Clé à rochets à air 1⁄2″ VIGOR - V5675
Référence : H122V5675
Découvrez Clé à rochets à air 1⁄2″ VIGOR - V5675 disponible à l'achat
- Fonction rotation droite/gauche intégrée au niveau de la tête
- Poignée isolée contre le froid pour un confort optimal
- Couple maximal de 67 Nm idéal pour espaces confinés
- Vitesse de rotation jusqu’à 160 tours/minute
- Consommation d’air de 114 l/min avec tuyau 10 mm recommandé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Certificat
1 document
Voir plus de documents

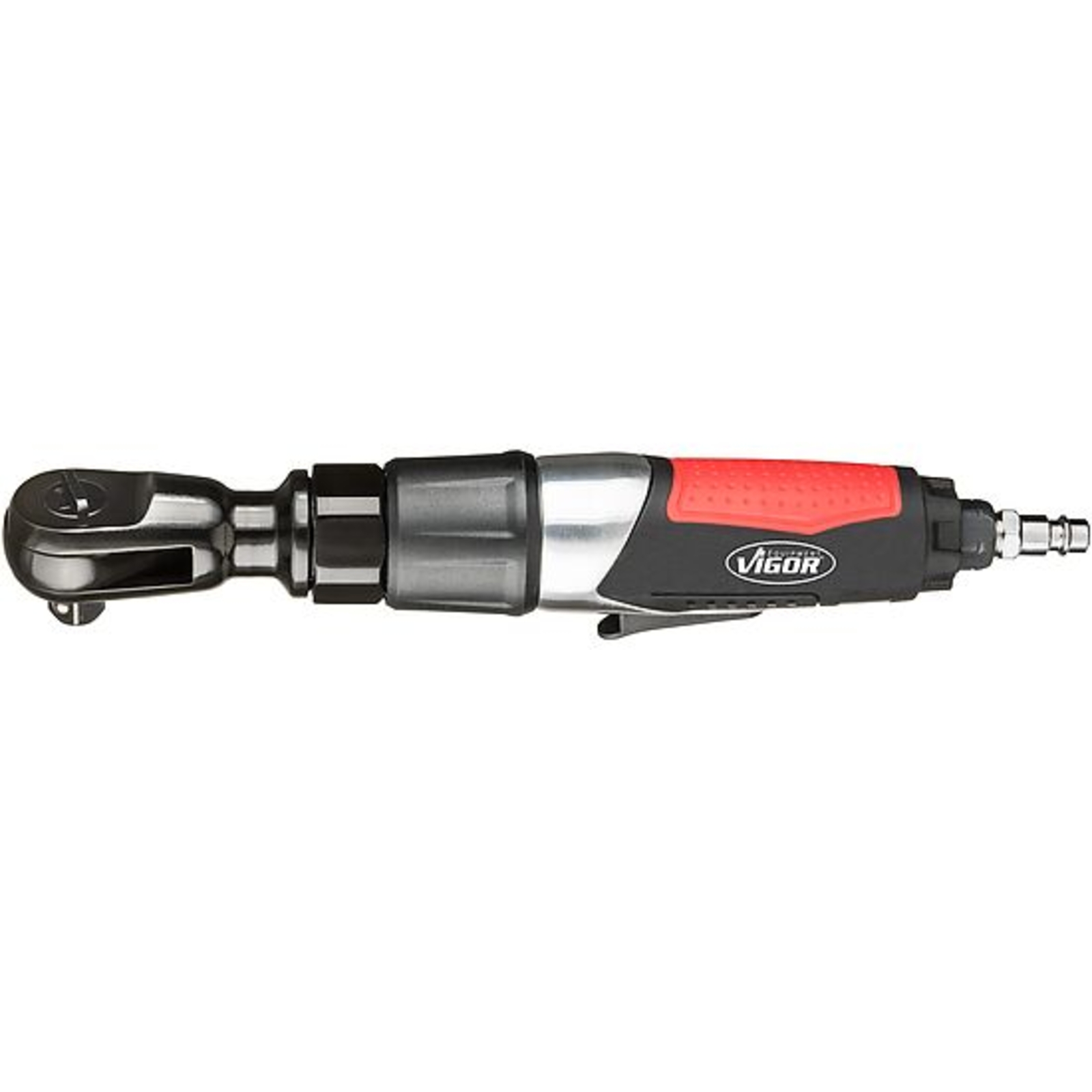

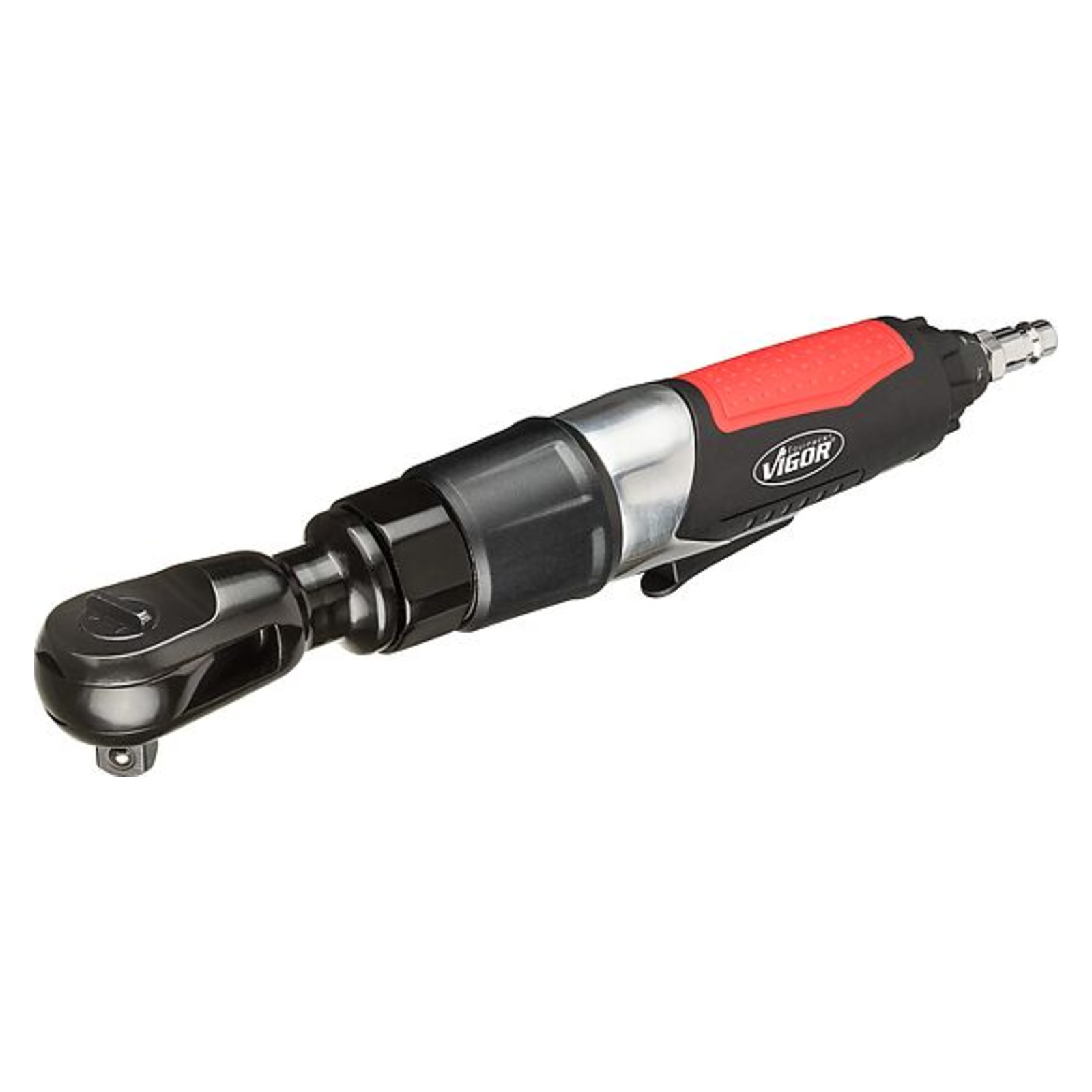

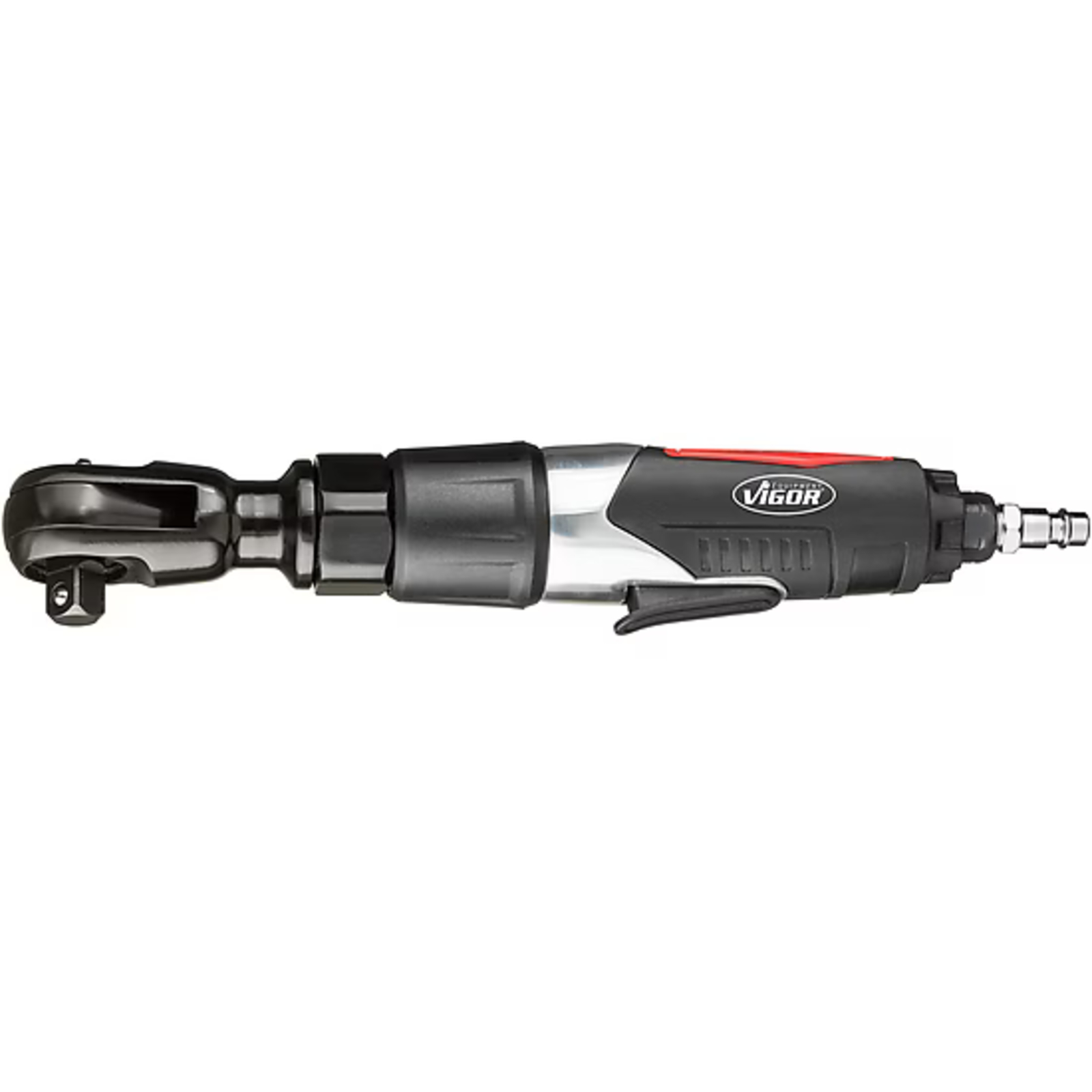

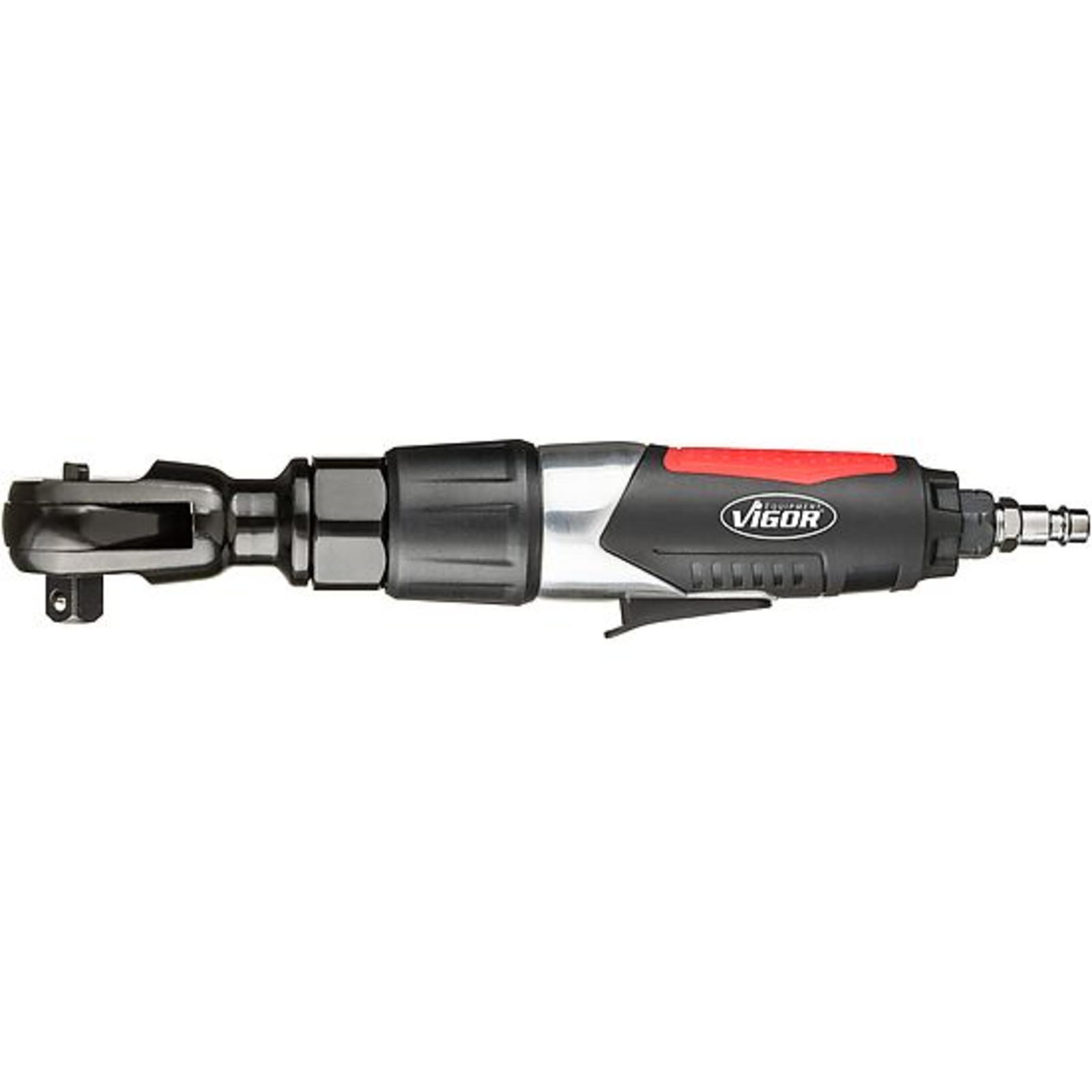

Clé à rochets à air 1⁄2″ VIGOR - V5675, conçue pour une utilisation dans des espaces réduits.
Cette clé à rochets dispose d'une fonction de commutation intégrée au niveau de la tête à cliquet, permettant une rotation droite/gauche à un seul niveau.
Elle est équipée d'une poignée isolée contre le froid pour un confort optimal.
Les vibrations sont réduites, assurant une meilleure prise en main et moins de fatigue lors de l'utilisation.
Ses caractéristiques techniques sont les suivantes :

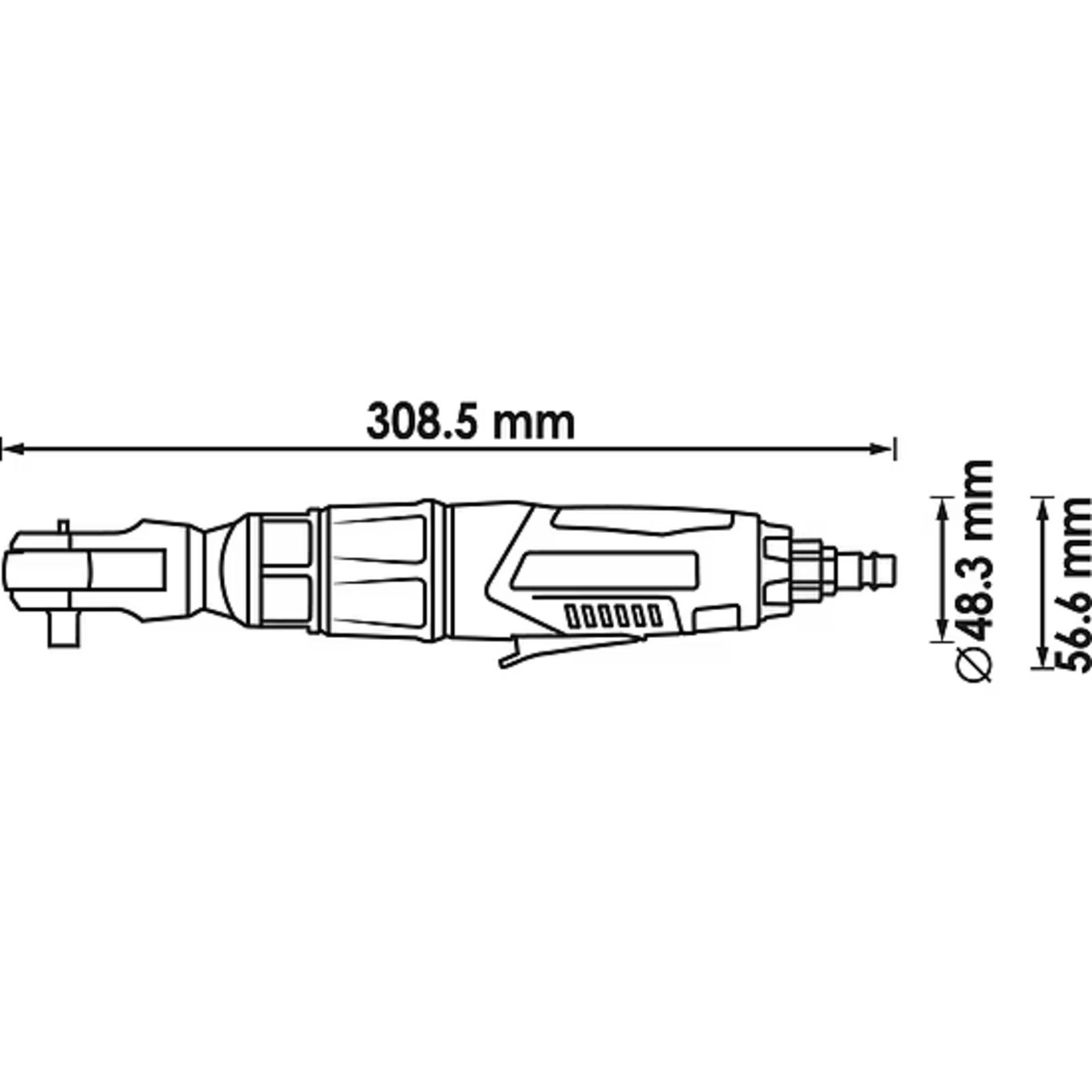

- Longueur totale de 308,5 mm
- Sortie 1⁄2″ (12,91 mm)
- Poids net de 1,2 kg
- Couple de serrage maximal de 67 Nm
- Vitesse maximale de rotation de 160 tours/minute
- Consommation d'air de 114 litres/minute avec un diamètre de tuyau recommandé de 10 mm
- Pression de service de 6,3 bar
- Niveau de pression acoustique de 100,5 dB(A)
- Raccord avec filetage intérieur 12,91 mm (1/4") et taille nominale 7,2 incluse
Cette clé à rochets est conforme aux normes européennes en vigueur, notamment aux directives machines 2006/42/EG et aux normes EN ISO 12100:2010, EN ISO 11148-6:2012, EN ISO 15744:2008 et EN ISO 28927-2:2009 + A1:2017.

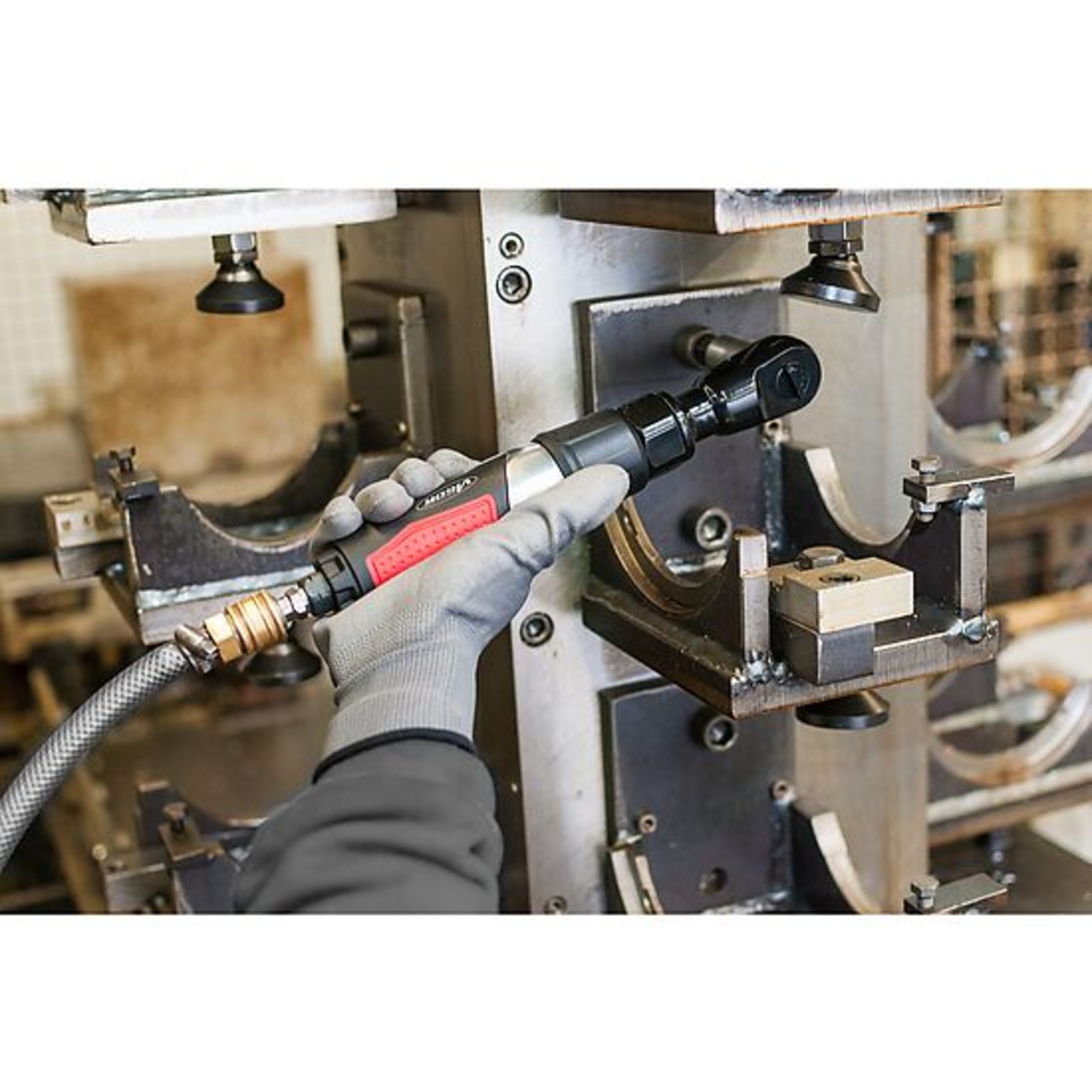

Elle est recommandée pour des applications nécessitant un couple élevé dans des espaces confinés, offrant un outil performant, ergonomique et conforme aux standards de sécurité.
- diamètre de tuyau (recommandé) : 10 mm
- poignée : poignée isolée contre le froid
- sortie : 1 ⁄ 2 ″
- niveau de pression acoustique : 100,5 dB(A) Lp A
- poids net : 1,2 kg
- quantité d'air nécessaire : 114 l/min
- couple de serrage maximal : 67 Nm
- entrée du raccord d'air : filetage intérieur 12,91 mm (1/4")
- longueur totale : 308,5 mm
- raccord : taille nominale 7,2 (inclus)
- vitesse maximale de rotation : 160 tours/minute
- rotation droite / gauche : à un niveau (droite et gauche)
- pression de service : 6,3 bar
Le principe d'utilisation consiste à raccorder la clé au tuyau d'air de diamètre recommandé de 10 mm, puis à actionner la gâchette pour faire tourner la tête à cliquet dans la direction choisie. L'usage est prévu pour des opérations nécessitant un couple maximal de serrage jusqu'à 67 Nm, avec une vitesse de rotation maximale de 160 tours par minute.
En cas de fonctionnement non conforme, aucune indication spécifique n'est fournie dans les documents.

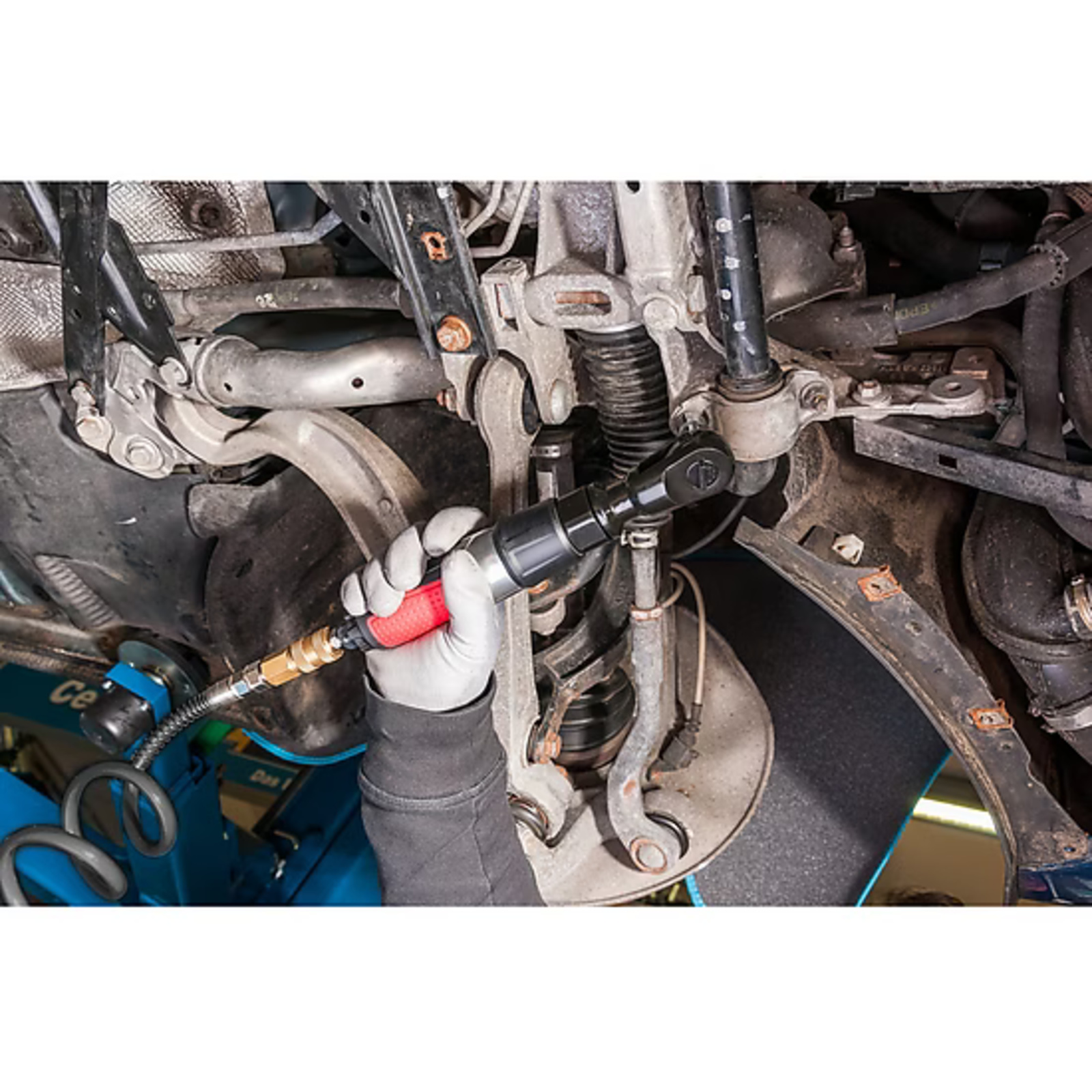

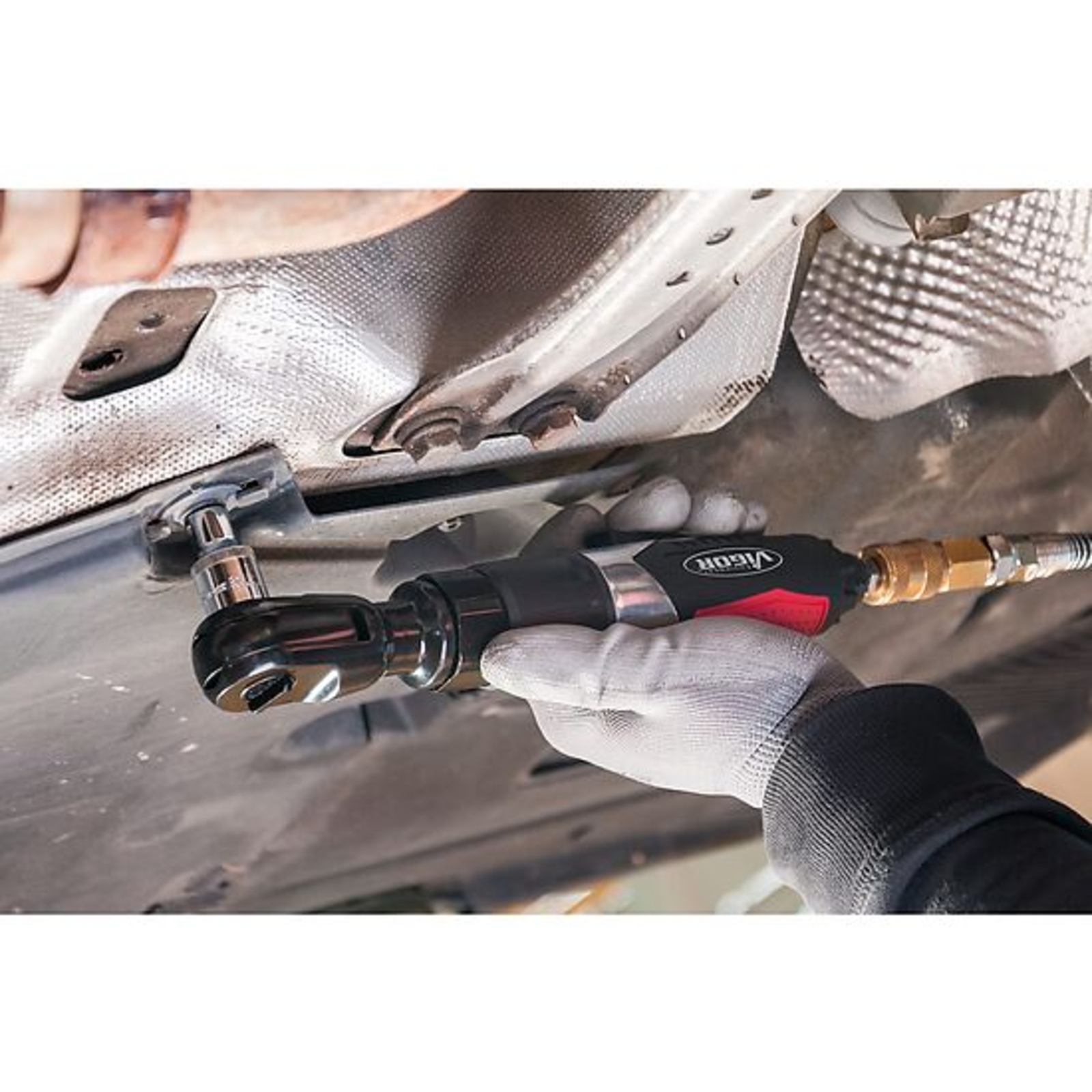

Le rendement attendu se traduit par une rotation efficace de la tête à cliquet permettant le serrage ou le desserrage dans des espaces confinés, tout en réduisant les vibrations pour limiter la fatigue de l'utilisateur.
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
L’outil doit être utilisé uniquement conformément à sa destination et aux indications fournies dans les documents fournis. Toute modification, transformation ou usage détourné est strictement interdit et engage la responsabilité exclusive de l’utilisateur. L’utilisation non conforme peut entraîner des blessures graves, voire mortelles, ainsi que des dommages matériels.
Les dispositifs de sécurité et les protections ne doivent jamais être retirés ou endommagés. L’outil ne doit jamais être utilisé si un cache de protection manque ou si les dispositifs de sécurité sont absents ou défectueux. Les réparations et entretiens doivent être réalisés uniquement par du personnel qualifié, avec des pièces d’origine.
Les précautions suivantes sont indispensables lors de l’utilisation :
- Porter des gants de travail pour limiter les vibrations transmises.
- Porter des lunettes de protection pour éviter les blessures oculaires dues aux projections de copeaux, poussières ou autres particules.
- Porter une protection auditive, car le bruit prolongé peut causer une perte auditive permanente.
- Porter un masque facial ou un équipement de protection respiratoire si des matériaux chimiques comme des colles ou du goudron sont manipulés.
- Porter des vêtements de travail ajustés, sans éléments lâches ou bijoux pouvant s’accrocher aux parties mobiles de l’outil.
- Attacher ou couvrir les cheveux longs.
Il est interdit de laisser l’outil pneumatique à la portée des enfants ou d’utilisateurs non autorisés. Ne jamais utiliser l’outil dans des zones à risque d’explosion ou à proximité de substances inflammables (essence, naphte, nettoyants, etc.). Ne jamais utiliser d’oxygène, dioxyde de carbone ou autres gaz en bouteille pour alimenter l’outil.
Avant chaque utilisation, vérifier le bon état de fonctionnement de l’outil. Ne pas utiliser un outil présentant un interrupteur Marche/Arrêt défectueux ou tout autre dommage. Ne jamais utiliser l’outil en fonctionnement à vide, car des pièces peuvent se détacher et causer des blessures. Ne pas utiliser l’outil en contact avec des sources électriques.
Respecter la pression maximale indiquée dans la notice. Un excès de pression peut provoquer des explosions et des blessures graves. Vérifier la bonne fixation des raccords d’air et utiliser uniquement des tuyaux et accessoires en bon état. Ne jamais déconnecter l’outil sous pression.
Utiliser uniquement de l’air propre et sec. Ne jamais utiliser de gaz autres que l’air comprimé. Ne jamais transporter l’outil par le tuyau d’air ou avec le doigt sur la gâchette. Éviter toute activation accidentelle. Garder les poignées propres, sèches et exemptes d’huile ou graisse. Maintenir un espace de travail propre, bien ventilé et bien éclairé.
L’entretien régulier est indispensable : déconnecter l’outil avant toute intervention, utiliser un nettoyant adapté (sans solvants agressifs), remplacer les pièces usées ou endommagées uniquement par des pièces d’origine. Lubrifier quotidiennement le moteur pneumatique avec une huile spéciale, en respectant les consignes pour éviter tout excès d’huile rejeté par l’échappement.
Pour le stockage, conserver l’outil dans un endroit sec, à l’abri de la poussière, des liquides et des substances agressives, hors de portée des enfants, à une température comprise entre -10 °C et +40 °C et une humidité relative maximale de 60 %.
En cas de fuite, dysfonctionnement ou panne, déconnecter immédiatement l’outil de la source d’air et faire réparer par un professionnel. Lors de la mise au rebut, nettoyer l’outil et démonter-le conformément aux réglementations en vigueur en matière de sécurité au travail et de protection de l’environnement.
Ces consignes sont extraites et synthétisées des pages 6 à 20 du manuel de sécurité pneumatique VIGOR, notamment des sections « Pour votre sécurité », « Informations générales », « Dangers émanant de l’appareil », « Maintenance et entretien », « Stockage » et « Élimination ».
Questions produits
Quelle est la taille et le poids de la clé à rochets à air VIGOR V5675 ?
La clé à rochets VIGOR V5675 mesure 308,5 mm de longueur totale et pèse 1,2 kg. Ces dimensions la rendent adaptée à une utilisation dans des espaces réduits tout en restant maniable.
Quel est le couple de serrage maximal et la vitesse de rotation de cette clé à rochets ?
Cette clé à rochets offre un couple de serrage maximal de 67 Nm avec une vitesse maximale de rotation de 160 tours par minute, ce qui permet de travailler efficacement sur des assemblages nécessitant un couple élevé.
Quelle est la consommation d’air et la pression de service recommandée pour cette clé pneumatique ?
La consommation d’air est de 114 litres par minute avec une pression de service recommandée de 6,3 bar. Un tuyau d’air d’un diamètre de 10 mm est conseillé pour assurer un fonctionnement optimal.
Comment se fait la sélection du sens de rotation sur la clé V5675 ?
La clé dispose d’une fonction de commutation intégrée au niveau de la tête à cliquet, permettant une rotation droite/gauche à un seul niveau, facilitant ainsi le changement rapide du sens de rotation sans manipulation complexe.
Quelles sont les caractéristiques ergonomiques et de sécurité de la clé à rochets V5675 ?
Elle est équipée d’une poignée isolée contre le froid pour un meilleur confort d’utilisation. De plus, la réduction des vibrations améliore la prise en main et diminue la fatigue lors d’une utilisation prolongée. Ce produit est conforme aux normes européennes en vigueur, garantissant un niveau de sécurité adapté.
