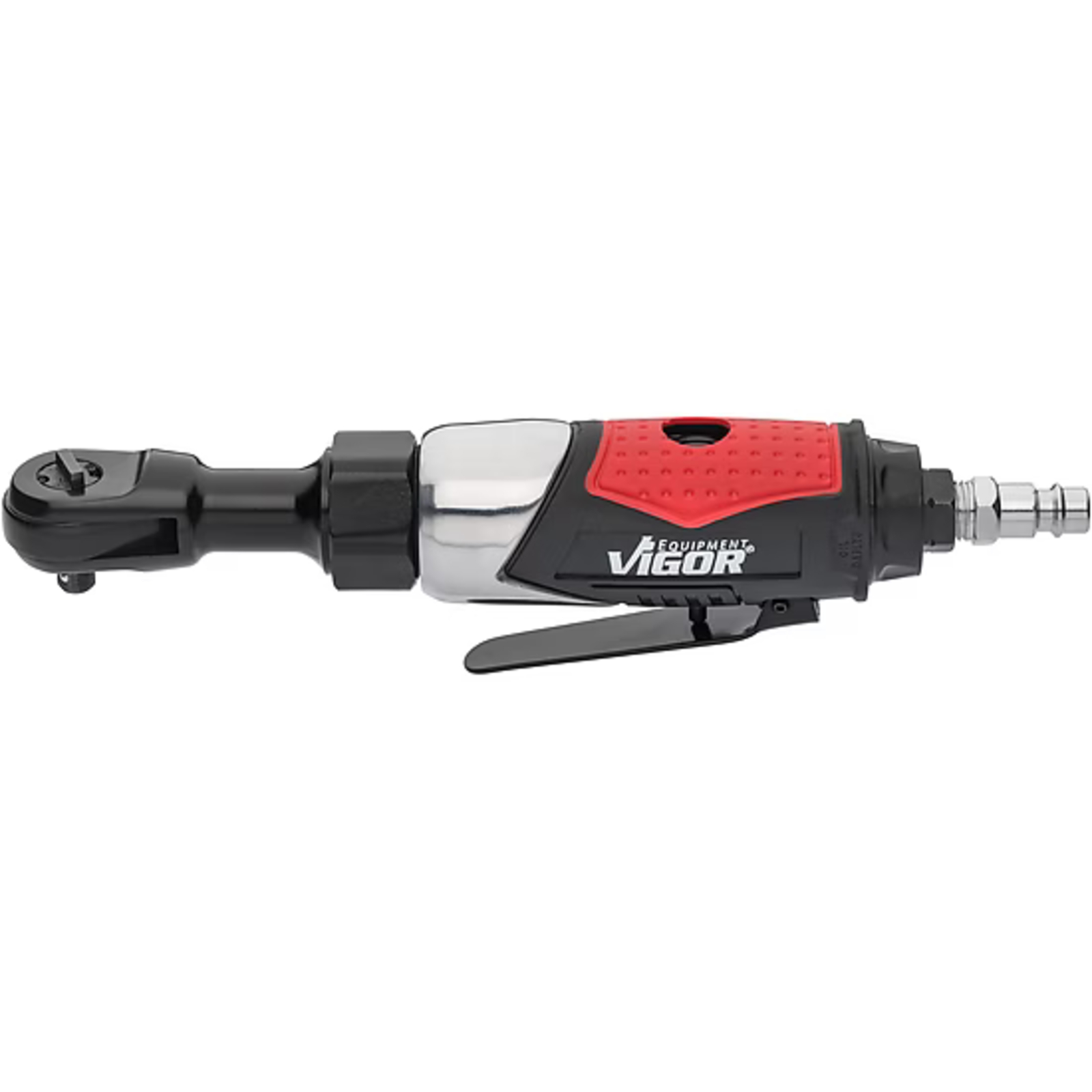

Clé à rochets à air 1⁄4″ VIGOR - V5674
Référence : H122V5674
Découvrez Clé à rochets à air 1⁄4″ VIGOR - V5674 disponible à l'achat
- Conçue pour les espaces réduits et maniable
- Couple maximal de 35.2 Nm pour un serrage précis
- Poignée isolée contre le froid pour un confort optimal
- Vitesse maximale de 240 tours par minute pour efficacité
- Consommation d’air de 77 l/min sous 6.3 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Certificat
1 document
Voir plus de documents

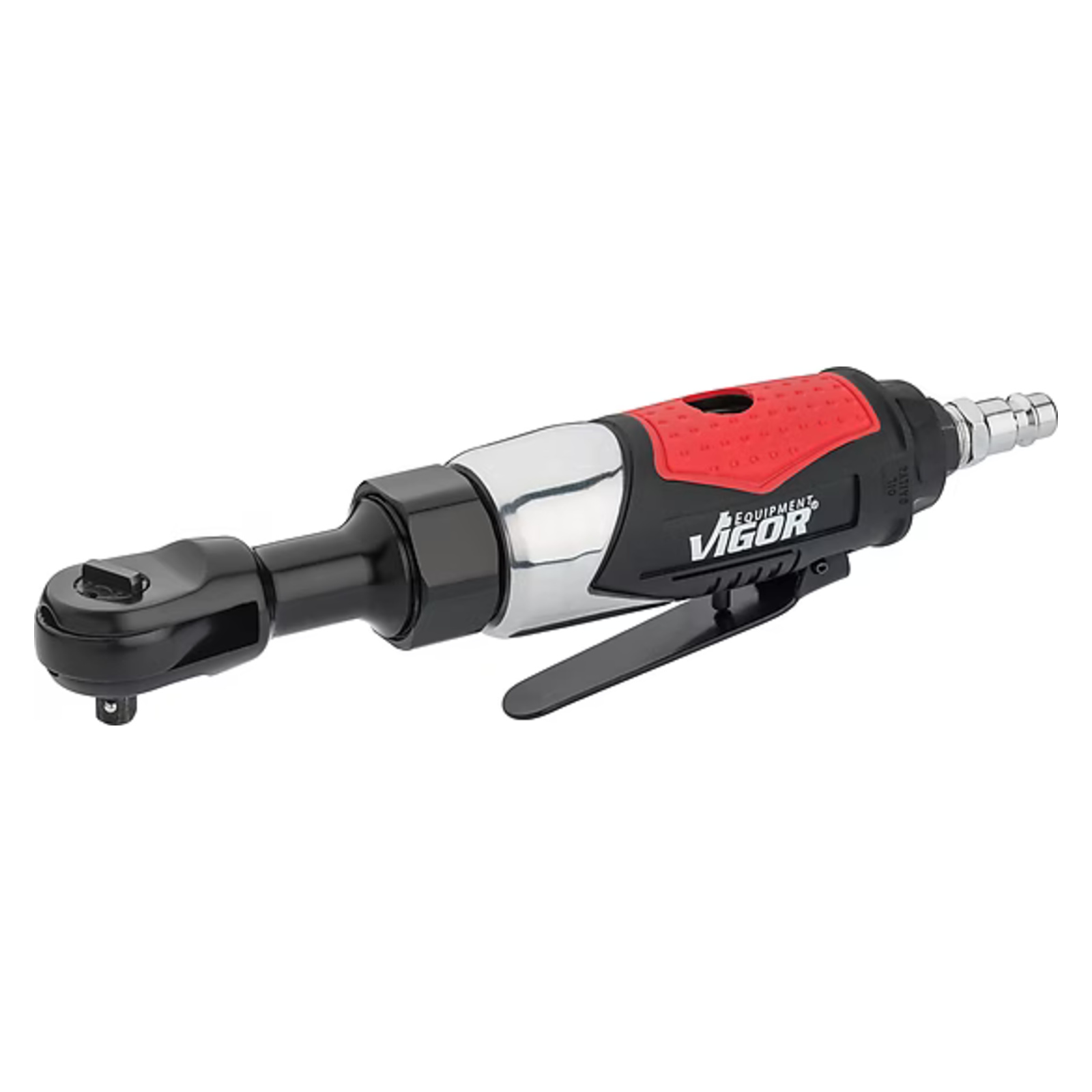

La clé à rochets à air 1⁄4″ VIGOR - V5674 est un outil pneumatique conçu pour les espaces réduits.
Elle dispose d'une fonction de commutation directement au niveau de la tête à cliquet permettant une rotation droite/gauche.
Les vibrations sont réduites pour un meilleur confort d'utilisation.
Ses dimensions totales sont de 236 mm de longueur pour un poids net de 0,6 kg.
Elle est équipée d'une sortie de 1⁄4″ et d'un raccord fileté intérieur de 12,91 mm (1/4") avec un raccord de taille nominale 7,2 inclus.
Le diamètre de tuyau recommandé est de 10 mm.
La clé nécessite une consommation d'air de 77 l/min sous une pression de service de 6,3 bar.
Elle développe un couple de serrage maximal de 35,2 Nm avec une vitesse maximale de rotation de 240 tours par minute.
Le niveau de pression acoustique est de 87,5 dB(A) et le niveau de puissance acoustique de 98,5 dB(A).
L'accélération des vibrations est de 3,47 m/s².
La poignée est isolée contre le froid pour un confort optimal même en conditions de basse température.
Cet outil est conforme aux normes européennes en vigueur, notamment : EN ISO 12100:2010, EN ISO 11148-6:2012, EN ISO 15744:2008, et EN ISO 28927-2:2009 + A1:2017.
Il est destiné à un usage dans une plage de température comprise entre -10°C et +40°C.

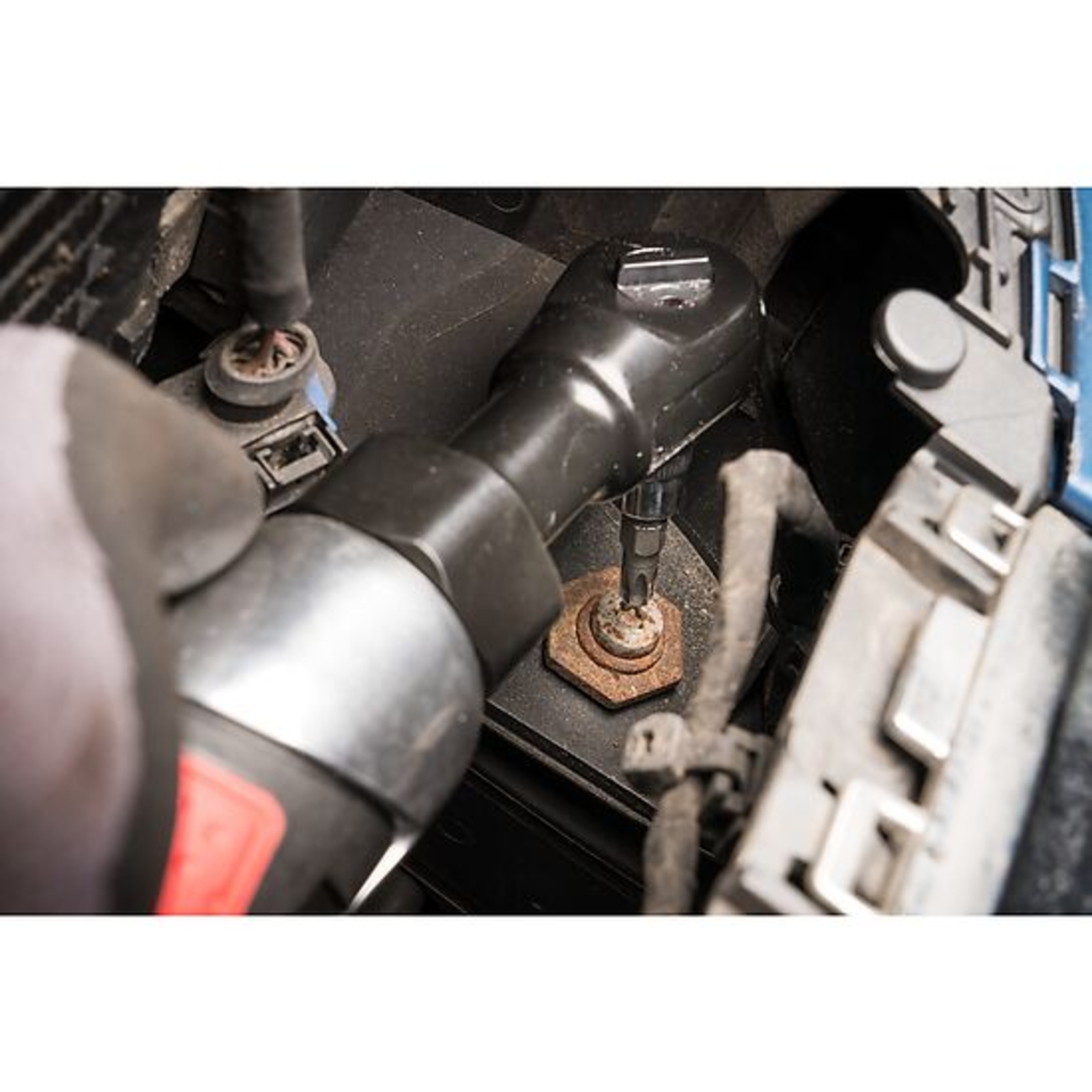

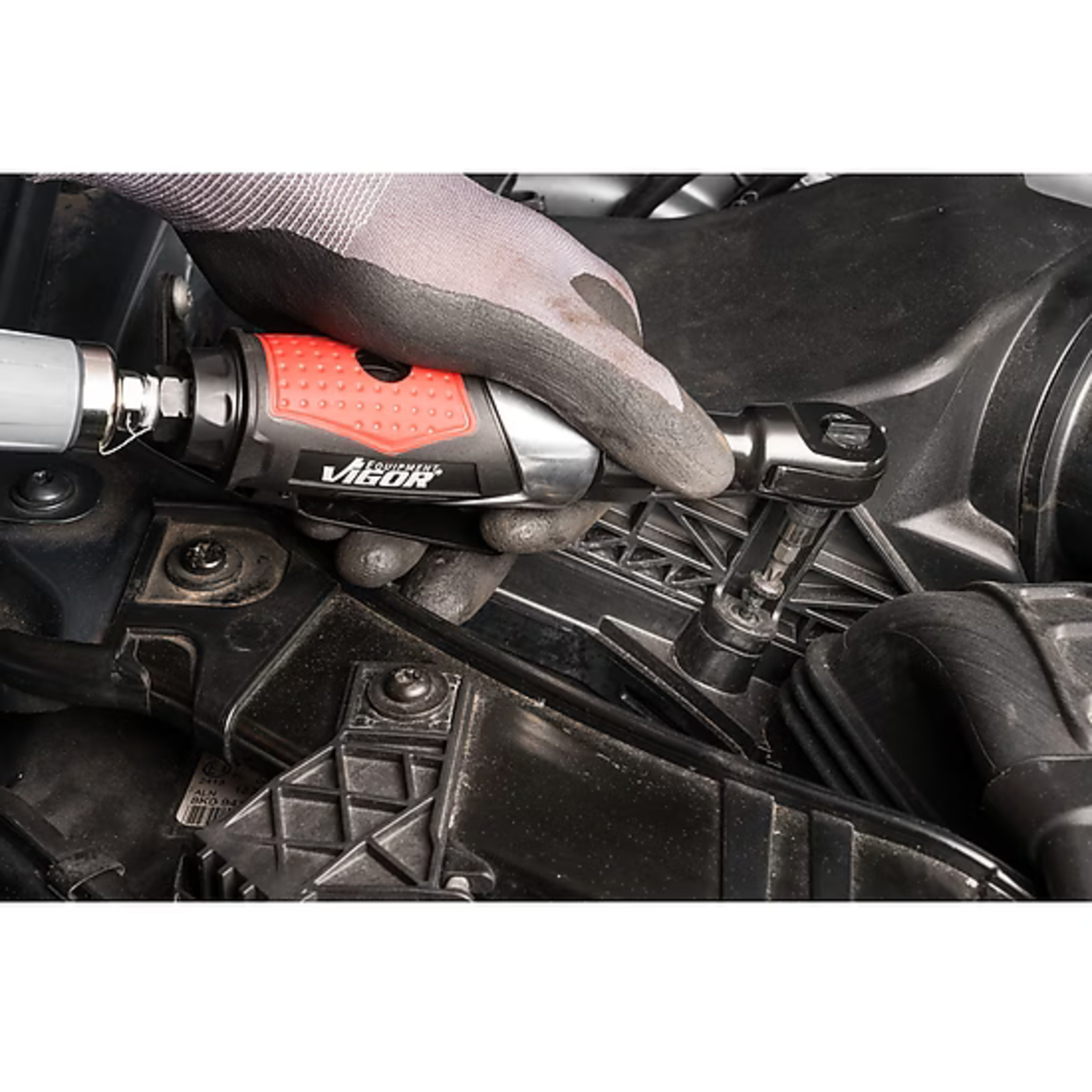

La clé à rochets à air VIGOR V5674 est ainsi adaptée pour des travaux nécessitant précision et maniabilité dans des espaces restreints, tout en garantissant une utilisation confortable et sécurisée.
Elle est livrée avec un raccord de taille nominale 7,2, facilitant son raccordement aux systèmes pneumatiques standards.
- diamètre de tuyau (recommandé) : 10 mm
- poignée : poignée isolée contre le froid
- accélération de vibration : 3,47 m/s2
- sortie : 1 ⁄ 4 ″
- niveau de pression acoustique : 87,5 dB(A) Lp A
- poids net : 0,6 kg
- quantité d'air nécessaire : 77 l/min
- couple de serrage maximal : 35,2 Nm
- entrée du raccord d'air : filetage intérieur 12,91 mm (1/4")
- longueur totale : 236 mm
- raccord : taille nominale 7,2 (inclus)
- tours/minute (maximum) : 240 upm
- rotation droite / gauche : à un niveau (droite et gauche)
- niveau de puissance acoustique : 98,5 db(A) Lp W
- pression de service : 6,3 bar
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
Risques et dangers :
- Utilisation d’un outil défectueux, notamment avec un interrupteur Marche/Arrêt non fonctionnel, pouvant entraîner des blessures graves.
- Projections de copeaux, poussières et particules abrasives à haute vitesse pouvant causer des blessures oculaires. Le port de lunettes de protection est obligatoire.
- Bruit important pouvant provoquer une perte auditive permanente, nécessitant le port d’une protection auditive.
- Inhalation prolongée de vapeurs toxiques provenant de certains matériaux (colles, goudrons), justifiant le port d’un masque facial ou d’un équipement de protection respiratoire.
- Risques liés aux parties tournantes pouvant entraîner des blessures graves en cas d’accrochage de cheveux, vêtements ou bijoux. Il est impératif de porter des vêtements de travail ajustés, de retirer tout bijou et de maintenir les cheveux attachés.
- Danger d’explosion en cas d’utilisation dans des atmosphères explosives ou à proximité de substances inflammables (essence, naphte, détergents). L’outil ne doit pas être utilisé dans ces environnements.
- Risques liés à l’air comprimé : ne jamais diriger le jet d’air vers une personne ou un animal, éviter tout contact avec des sources électriques, utiliser uniquement de l’air propre et sec, et respecter la pression maximale indiquée.
Précautions d’utilisation :
- Porter des gants de travail pendant l’utilisation pour limiter les vibrations transmises.
- Ne jamais utiliser l’outil sous l’influence d’alcool ou de drogues.
- Ne pas laisser l’outil sans charge en marche.
- Ne jamais transporter l’outil par le tuyau d’air comprimé ni avec le doigt sur la gâchette.
- Maintenir une zone de travail propre, bien ventilée et bien éclairée.
- Tenir l’outil hors de portée des enfants et des personnes non autorisées.
Entretien et maintenance :
- Déconnecter toujours l’outil de l’alimentation en air avant toute opération de maintenance ou de nettoyage.
- Nettoyer avec un solvant approprié (ex. essence de nettoyage), en évitant les solvants inflammables ou corrosifs.
- Lubrifier quotidiennement le moteur pneumatique avec de l’huile spéciale pour outils pneumatiques, de préférence via un lubrificateur intégré ou manuellement en versant 1 à 2 gouttes d’huile dans l’entrée d’air.
- Utiliser uniquement des pièces de rechange d’origine pour garantir la sécurité et la conformité.
- Éliminer les pièces usagées, lubrifiants et huiles conformément aux réglementations environnementales en vigueur.
Conditions de stockage :
- Stocker l’outil dans un endroit sec, à l’abri de la poussière, des liquides et des substances agressives.
- Ne pas exposer l’outil à l’extérieur.
- Température de stockage comprise entre -10°C et +40°C.
- Humidité relative maximale de 60 %.
- Tenir hors de portée des enfants.
Mesures en cas d’incident :
- En cas de fuite ou de dysfonctionnement, déconnecter immédiatement l’outil de la source d’air comprimé.
- Ne pas tenter de réparer soi-même, mais s’adresser à un personnel qualifié ou au service après-vente.
Règles d’élimination :
- Nettoyer l’outil avant mise au rebut.
- Démanteler en respectant les prescriptions de sécurité et de protection de l’environnement.
- Favoriser le recyclage des composants.
Obligations réglementaires :
- L’outil est conforme aux directives européennes relatives aux machines (2006/42/CE) et aux normes harmonisées EN ISO 12100:2010, EN ISO 11148-6:2012, EN ISO 15744:2008, EN ISO 28927-2:2009+A1:2017.
Ce résumé est fondé sur les consignes de sécurité détaillées dans la documentation technique et la notice d’utilisation fournies par VIGOR (pages 6 à 20 du manuel de sécurité).
Questions produits
Quelle est la puissance et le couple maximal de la clé à rochets à air VIGOR V5674 ?
La clé à rochets VIGOR V5674 développe un couple maximal de serrage de 35,2 Nm avec une vitesse maximale de rotation de 240 tours par minute. Elle fonctionne sous une pression de service de 6,3 bars avec une consommation d’air de 77 l/min.
Cette clé est-elle adaptée pour une utilisation dans des espaces restreints ?
Oui, la clé V5674 est conçue spécifiquement pour les espaces réduits grâce à sa longueur totale de 236 mm et son poids léger de 0,6 kg, facilitant la maniabilité et la précision dans les zones difficiles d’accès.
Quels sont les niveaux de bruit et de vibrations générés par cet outil ?
Le niveau de pression acoustique est de 87,5 dB(A) et le niveau de puissance acoustique atteint 98,5 dB(A). L’accélération des vibrations est mesurée à 3,47 m/s², ce qui contribue à un confort d’utilisation amélioré.
Comment se fait la commutation du sens de rotation sur cette clé à rochets ?
La fonction de commutation droite/gauche est intégrée directement au niveau de la tête à cliquet, permettant un changement rapide et pratique du sens de rotation sans manipulation complexe.
Quels raccordements sont nécessaires pour l’utilisation de cette clé pneumatique ?
La clé est équipée d’un raccord fileté intérieur de 12,91 mm (1/4") avec un raccord de taille nominale 7,2 inclus. Le diamètre de tuyau recommandé pour l’alimentation en air est de 10 mm.
Dans quelles conditions de température peut-on utiliser cette clé à rochets ?
Elle est conçue pour un usage dans une plage de température comprise entre -10°C et +40°C, garantissant une utilisation fiable même en conditions de basse température grâce à sa poignée isolée contre le froid.
