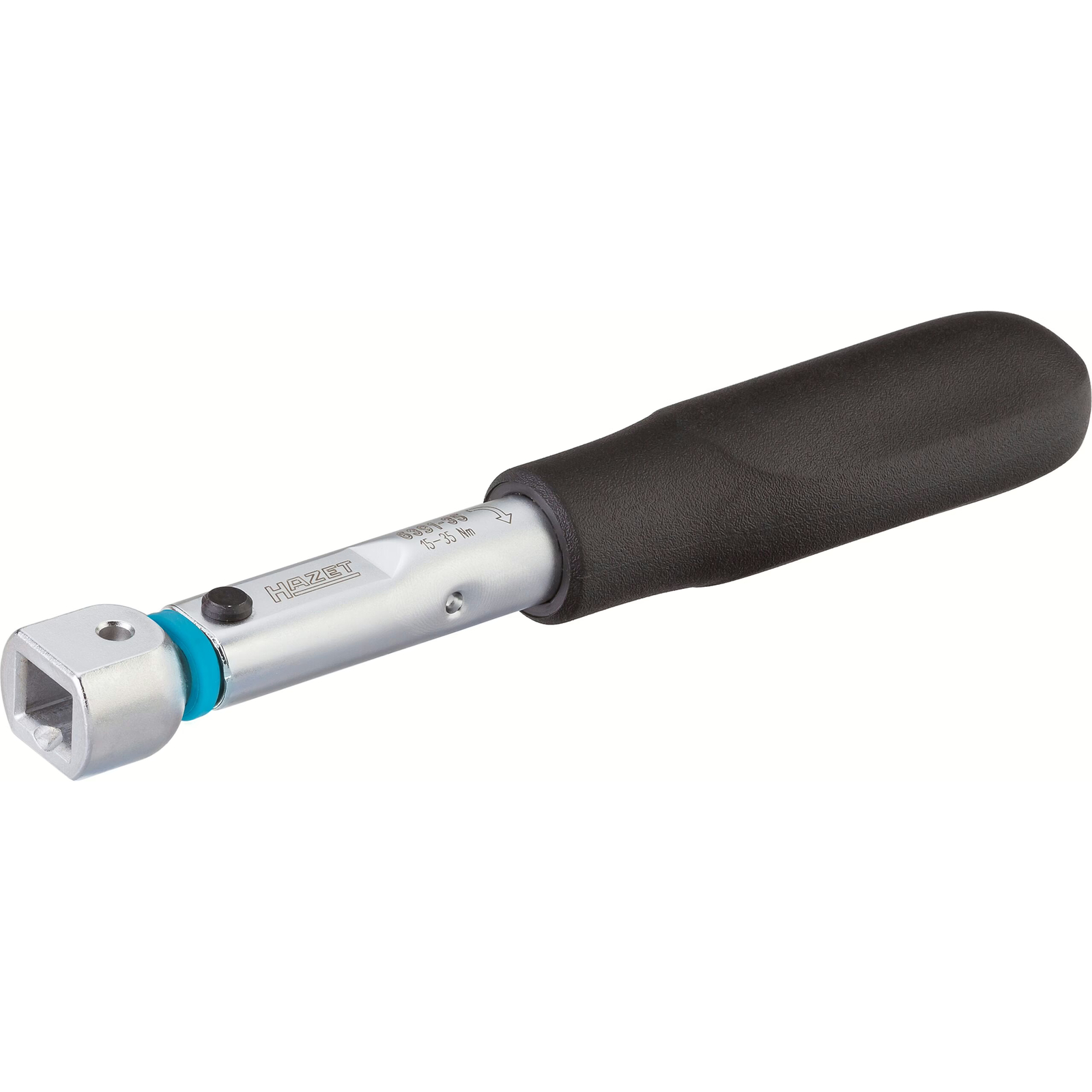

Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35

Référence : H122639135
Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35
Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35 Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35 Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35
hazet

Découvrez Clé dynamométrique 15-35 Nm carré femelle 9 x 12 mm précision 2 % HAZET - 6391-35 disponible à l'achat

Les points clés
  • Précision élevée de ± 2 % dans le sens de serrage
  • Couple réglable de 15 à 35 Nm pour un contrôle précis
  • Connecteur carré femelle creux 9 x 12 mm universel
  • Certificat d’étalonnage et numéro de série pour traçabilité
  • Conforme à la norme DIN EN ISO 6789-2:2017
Voir plus
194,54 € TTC 162,12 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Ces produits devraient vous intéresser

La clé dynamométrique HAZET 6391-35 est spécialement conçue pour une utilisation industrielle et dans la fabrication en série.

Elle offre une précision élevée de ± 2 % de la valeur réglée dans le sens de serrage, avec la possibilité d’utiliser la clé aussi bien pour les filetages à droite qu’à gauche en tournant l’attache mâle.
Cette clé est universelle grâce à son connecteur carré femelle creux de 9 x 12 mm, permettant l’intégration d’attaches mâles.
La valeur du couple est réglable de manière fixe, assurant un réglage précis et fiable.
Le réglage du couple désiré s’effectue avec la clé combinée HAZET 6399 en association avec un appareil de contrôle HAZET 7901E, 7902E, 7903E ou tout autre dispositif approprié.
Toutes les clés de cette série (HAZET 6391-6392) sont conçues sans échelle graduée, garantissant une manipulation sûre et sans erreur.
Chaque outil est livré avec un certificat d’étalonnage et un numéro de série, attestant de sa conformité et de sa traçabilité.
Ce produit est fabriqué en Allemagne, selon la norme DIN EN ISO 6789-2:2017.

Les caractéristiques techniques détaillées sont les suivantes :
La plage de couple s’étend de 15 à 35 Nm.
La longueur totale de la clé est de 183 mm, avec une longueur effective de 173 mm.
La force de manœuvre nécessaire varie entre 8,8 et 20,6 kg.
La mesure d’entaille de l’outil d’ajustage (l2) est de 30 mm.
La tête présente une largeur de 22 mm et une épaisseur de 17 mm.
Le poids net de la clé est de 0,23 kg.

L’utilisation est manuelle, adaptée aux environnements industriels exigeants.
Le couple minimal de serrage est de 15 Nm et le couple maximal atteint 35 Nm.

Le réglage du couple s’effectue en dévissant le contre-écrou dans le manche avec la clé combinée HAZET 6399, puis en ajustant la valeur avec la clé intérieure à 6 pans jusqu’à atteindre la valeur désirée.
La fixation de cette valeur se fait en resserrant le contre-écrou.
Ce procédé garantit un réglage sécurisé, empêchant toute modification non autorisée du couple.

La clé doit être utilisée dans une plage de température comprise entre -10 °C et +40 °C et manipulée avec soin, en évitant les chocs, les chutes et l’exposition à l’humidité.

Cette clé dynamométrique est idéale pour des applications industrielles nécessitant un contrôle précis du couple de serrage, garantissant la qualité et la sécurité des assemblages.

La clé dynamométrique HAZET 6391-35 est conçue pour une utilisation industrielle et la fabrication en série, offrant une précision élevée de ± 2 % dans le sens de serrage. Elle permet un réglage fixe du couple de serrage, ajustable de 15 à 35 Nm, et peut être utilisée pour des filetages à droite comme à gauche en tournant l’attache mâle. Son connecteur carré femelle creux de 9 x 12 mm assure une compatibilité universelle avec les attaches mâles.

Le réglage du couple s’effectue à l’aide de la clé combinée HAZET 6399, en association avec un appareil de contrôle HAZET 7901E, 7902E, 7903E ou tout autre dispositif adapté. Cette série de clés (HAZET 6391-6392) est dépourvue d’échelle graduée, ce qui garantit une manipulation sûre et sans erreur. Chaque outil est livré avec un certificat d’étalonnage et un numéro de série, attestant de sa conformité selon la norme DIN EN ISO 6789-2:2017. Le produit est fabriqué en Allemagne.

Les caractéristiques techniques détaillées sont les suivantes : longueur totale de 183 mm, longueur effective de 173 mm, poids net de 0,23 kg, largeur de tête de 22 mm, épaisseur de tête de 17 mm, mesure d’entaille de l’outil d’ajustage de 30 mm. La force de manœuvre nécessaire varie entre 8,8 et 20,6 kg. L’utilisation est manuelle, adaptée aux environnements industriels exigeants.

La clé doit être utilisée dans une plage de température comprise entre -10 °C et +40 °C, en évitant les chocs, les chutes et l’exposition à l’humidité. Ce modèle garantit un contrôle précis du couple de serrage, assurant la qualité et la sécurité des assemblages industriels.

  • tolérance : 2 %
  • sortie : carré femelle 9 x 12 mm creux
  • couple de serrage minimal : 15 Nm
  • couple de serrage maximal : 35 Nm
  • dimension : 183 mm
  • force de manœuvre min.-max. kg : 8,8 – 20,6
  • norme : DIN EN ISO 6789-2:2017
  • mesure d’entaille de l’outil d’ajustage l2 : 30 mm
  • longueur effective de la clé dynamométrique l1 mm : 173
  • largeur de tête b : 22 mm
  • épaisseur de tête a : 17 mm
  • poids net : 0,23 kg

La clé dynamométrique s’utilise manuellement, principalement dans un contexte industriel et de fabrication en série. Le couple de serrage est réglable de manière fixe entre 15 et 35 Nm. Pour régler la valeur du couple désirée, il faut d’abord dévisser le contre-écrou situé dans le manche à l’aide de la clé combinée HAZET 6399 en tournant la partie extérieure vers la gauche. Ensuite, on ajuste la valeur du couple avec la clé intérieure à 6 pans jusqu’à obtenir la valeur souhaitée, en contrôlant avec un appareil de contrôle adapté (HAZET 7901E, 7902E, 7903E ou équivalent). Une fois le réglage effectué, on resserre le contre-écrou en tournant la partie extérieure de la clé combinée vers la droite, ce qui bloque la valeur réglée et empêche toute modification non autorisée.

La clé peut être utilisée pour des filetages à droite comme à gauche en tournant l’attache mâle. Son connecteur carré femelle creux de 9 x 12 mm permet l’intégration d’attaches mâles universelles. L’utilisation doit se faire dans une plage de température comprise entre -10 °C et +40 °C, en évitant les chocs, les chutes et l’exposition à l’humidité. Le réglage précis du couple garantit un contrôle fiable du serrage dans les assemblages industriels.


Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

Comment régler précisément le couple de serrage sur cette clé dynamométrique ?

Le réglage du couple s’effectue en dévissant d’abord le contre-écrou dans le manche à l’aide de la clé combinée HAZET 6399, en tournant la partie extérieure vers la gauche. Ensuite, la valeur du couple est ajustée avec la clé intérieure à 6 pans jusqu’à atteindre la valeur désirée, en contrôlant avec un appareil adapté (HAZET 7901E, 7902E, 7903E ou équivalent). Enfin, le contre-écrou est resserré vers la droite pour bloquer la valeur, empêchant toute modification non autorisée.


Cette clé dynamométrique est-elle compatible avec différents types d’attaches ?

Oui, elle dispose d’un connecteur carré femelle creux de 9 x 12 mm, universel, permettant l’intégration d’attaches mâles variées. Elle peut être utilisée aussi bien pour des filetages à droite qu’à gauche en tournant simplement l’attache mâle.


Quelles sont les limites d’utilisation en termes de couple et d’environnement ?

La plage de couple est comprise entre 15 et 35 Nm avec une précision de ± 2 % dans le sens de serrage. L’utilisation doit se faire manuellement, dans une plage de température entre -10 °C et +40 °C, en évitant les chocs, les chutes et l’exposition à l’humidité.


Quels éléments garantissent la traçabilité et la conformité de cet outil ?

Chaque clé est fournie avec un certificat d’étalonnage et un numéro de série. Elle est fabriquée en Allemagne et conforme à la norme DIN EN ISO 6789-2:2017, assurant ainsi la qualité et la fiabilité du contrôle du couple.


Quelles sont les dimensions et caractéristiques physiques importantes à connaître ?

La clé mesure 183 mm de longueur totale, avec une longueur effective de 173 mm. La tête fait 22 mm de largeur et 17 mm d’épaisseur. Le poids net est de 0,23 kg, et la force de manœuvre nécessaire varie de 8,8 à 20,6 kg.
