Clé dynamométrique 800-2000 Nm précision 4% démontable 3 pièces avec sac HAZET - 6170-1CT

Référence : H12261701CT 5 Questions Description
Clé dynamométrique 800-2000 Nm précision 4% démontable 3 pièces avec sac HAZET - 6170-1CT

Découvrez Clé dynamométrique 800-2000 Nm précision 4% démontable 3 pièces avec sac HAZET - 6170-1CT disponible à l'achat

Les points clés
  • Couple de serrage élevé de 800 à 2000 Nm pour applications exigeantes
  • Clé démontable en 3 pièces pour un transport et stockage facilités
  • Précision de ± 4 % conforme aux normes DIN EN ISO 6789-2:2017
  • Manche bimatière pour une meilleure prise en main et réglage facile
  • Livrée avec certificat d’étalonnage et fabriquée en Allemagne
Voir tout
BLACK DAYS LIVRAISON DPD OFFERTE* ! Découvrir la livraison offerte
3 121,20 € TTC 2 601,00 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • marque : hazet
  • référence fournisseur : 6170-1CT
  • plage de couple min.-max. : 800 – 2000 Nm
  • précision : 4 %
  • longueur : 3033 mm
  • poids net : 18 kg
  • force de manœuvre min.-max. : 27,9 – 70,1 kg
  • graduation de l’échelle : 6 Nm
  • nombre de dents : 32
  • angle de manœuvre : 11,25°
  • épaisseur de tête : 36 mm
  • largeur de tête : 77 mm
  • normes : DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1
  • outil démontable en 3 pièces
  • manche bimatière
  • certificat d’étalonnage et numéro de série fournis
  • made in germany

Description

La clé dynamométrique HAZET 6170-1CT est conçue pour les applications nécessitant des couples de serrage très élevés, allant de 800 à 2000 Nm.

Elle présente un poids léger d'environ 18 kg pour sa catégorie, ce qui facilite sa manipulation.
La force de manœuvre maximale est de 685 N (équivalent à 70 kg) à 2000 Nm.

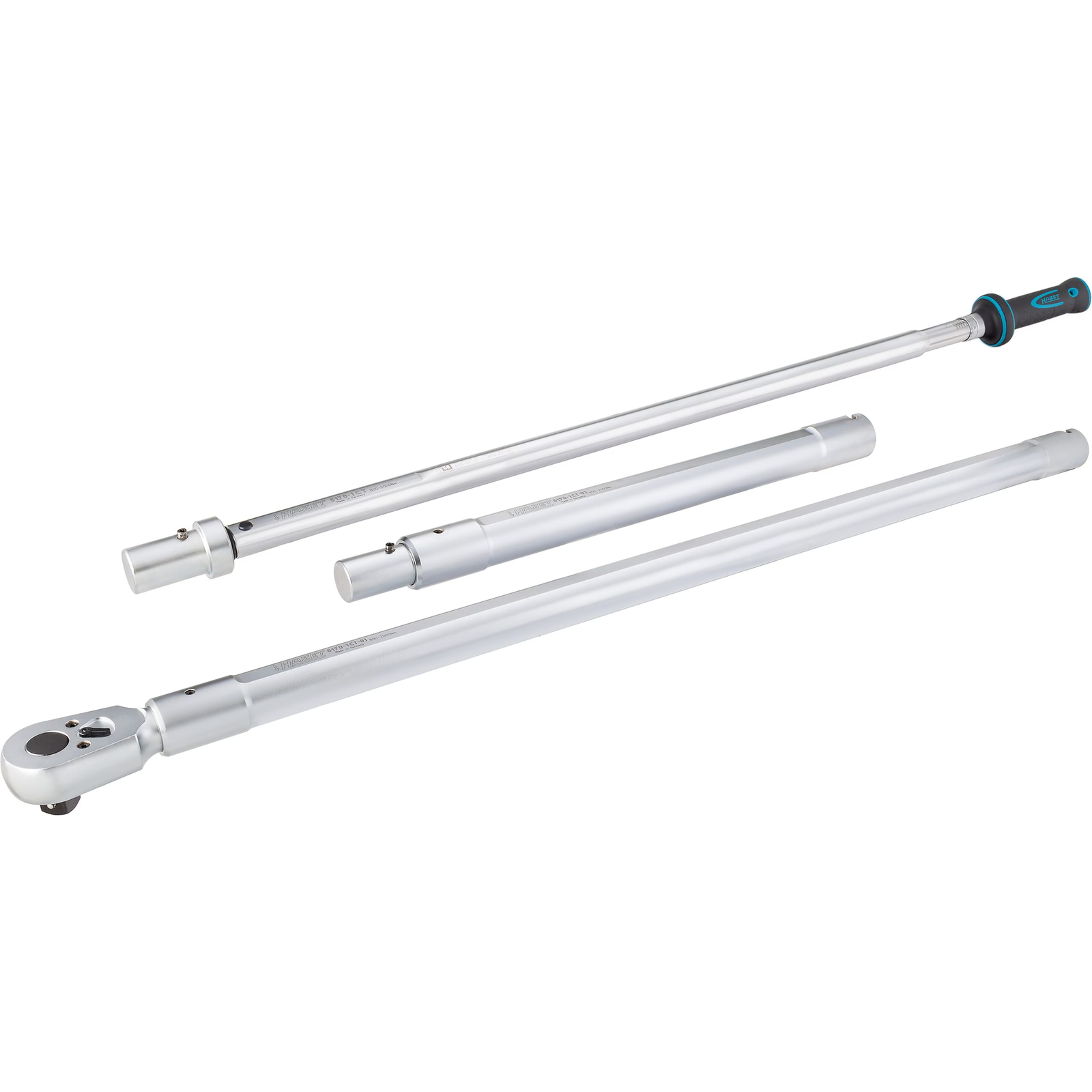

La clé est démontable en trois pièces, ce qui permet un transport et un stockage aisés, notamment grâce au sac fourni, utilisable à la main ou porté sur le dos.

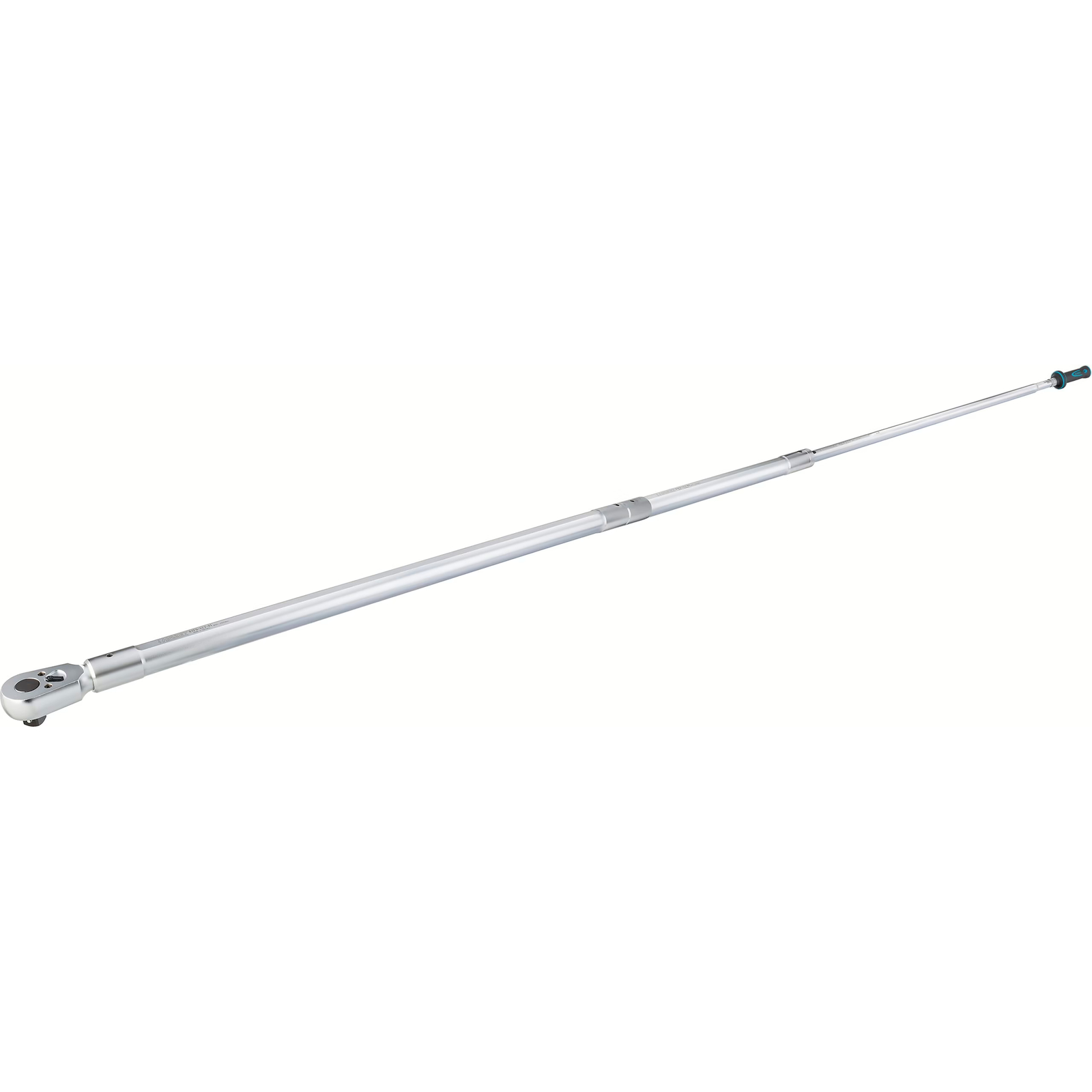

Les dimensions détaillées sont les suivantes : la longueur totale est de 3033 mm, avec une longueur de 1316,5 mm pour l’élément muni de la tête de cliquet, 644 mm pour la partie centrale et 1203 mm pour la poignée.
La tête de la clé a une largeur de 77 mm et une épaisseur de 36 mm.

La précision de cet outil est de ± 4 % de la valeur lue sur l’échelle dans le sens de serrage, conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120 et ISO 1174-1.
La graduation de l’échelle est de 6 Nm.
Le nombre de dents du cliquet est de 32, avec un angle de manœuvre de 11,25°.

Le manche bimatière assure une meilleure prise en main et le blocage simplifié permet un réglage facile de la valeur du couple de serrage.
Une fenêtre de contrôle visuel du verrouillage est intégrée.
Quatre anneaux de codage colorés (rouge, jaune, vert, noir) facilitent le marquage pour des personnalisations ou des processus de travail spécifiques.

La clé dynamométrique est sécurisée par un déclenchement perceptible au toucher (faible course) et audible grâce à un clic.
Elle permet également de serrer rapidement la vis uniquement avec l’élément muni de la tête de cliquet, tandis que l’effet dynamométrique complet est obtenu avec la clé assemblée.

L’outil est calibré selon une norme interne et livré avec un certificat d’étalonnage ainsi qu’un numéro de série.
Il est fabriqué en Allemagne (Made In Germany).

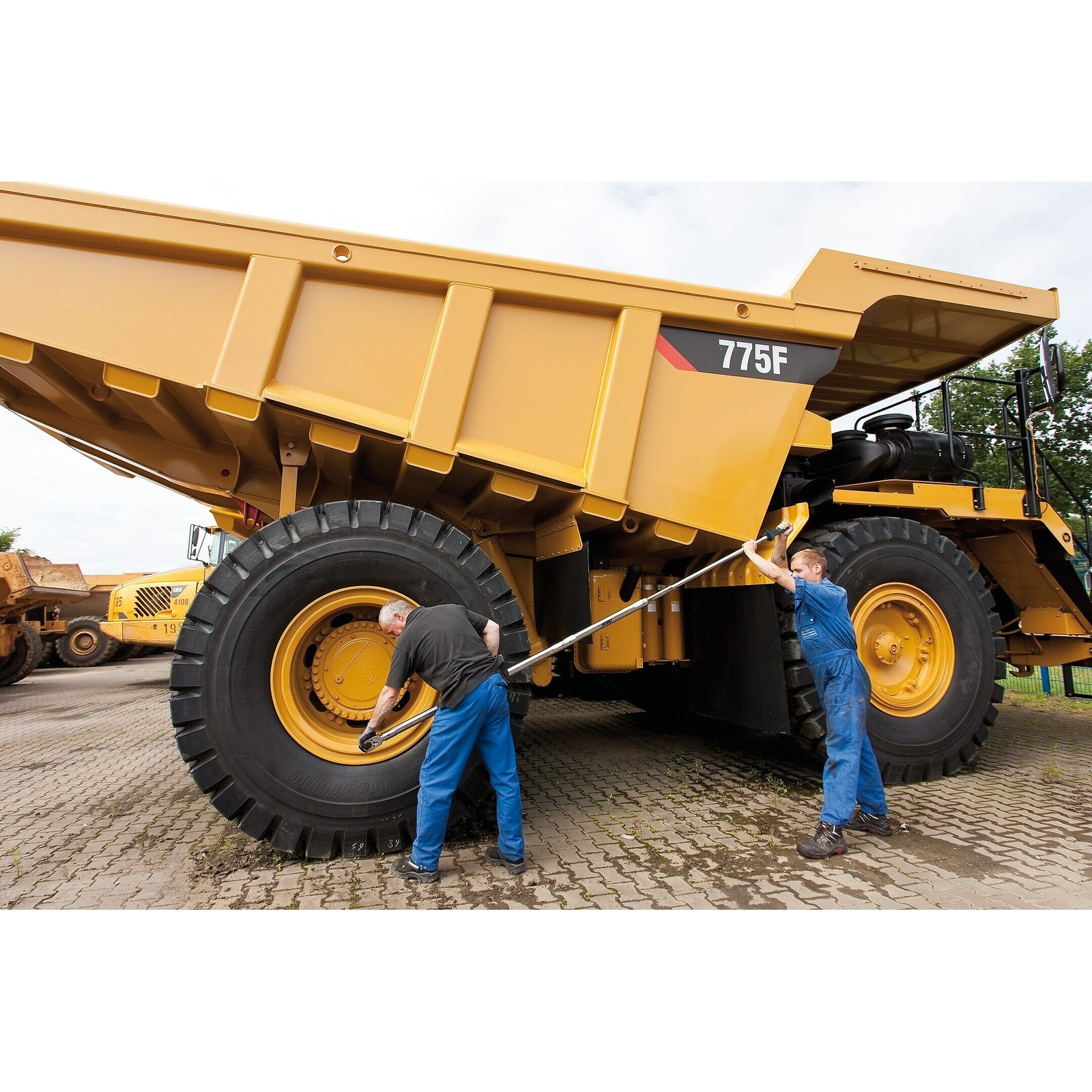

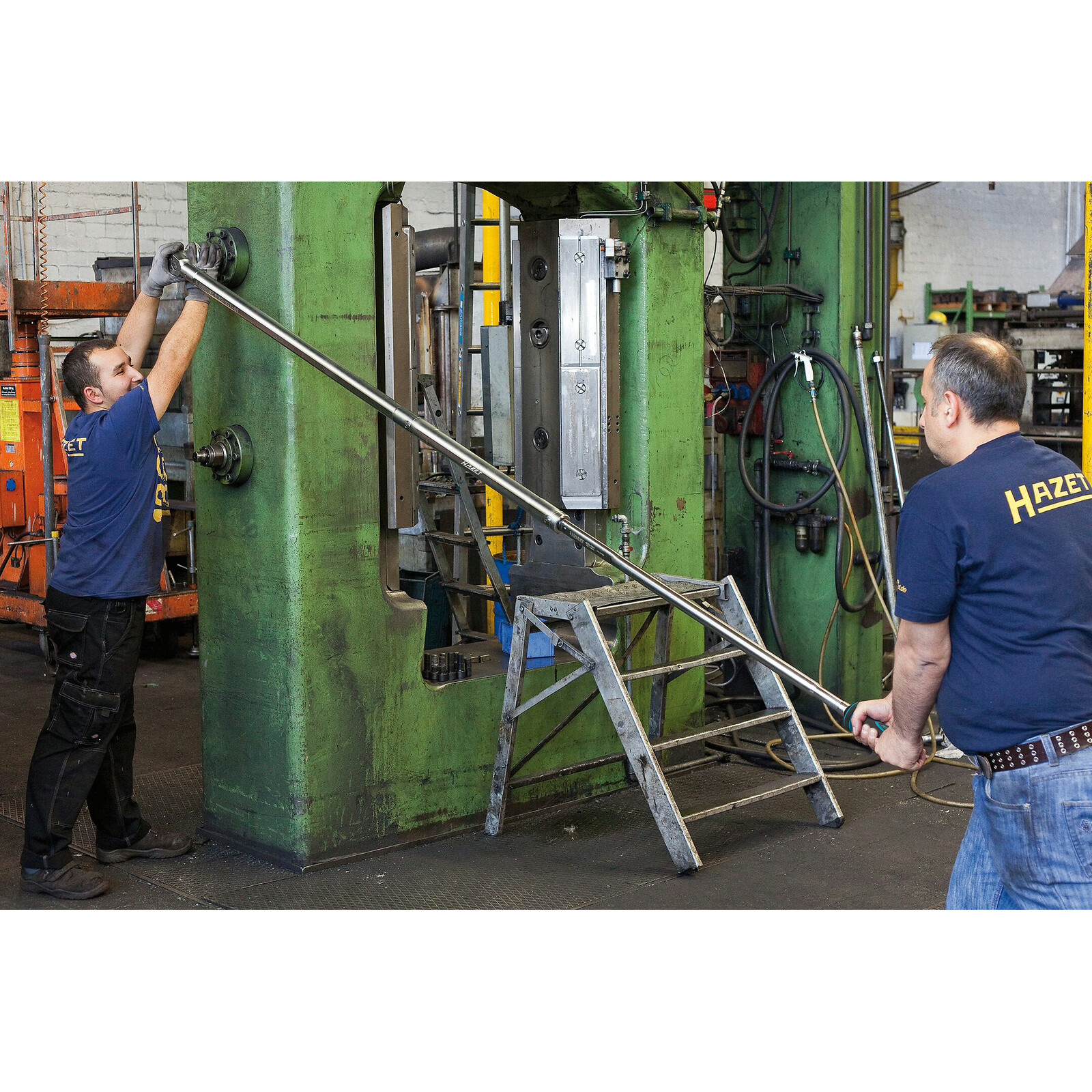

Cette clé est particulièrement adaptée pour les ouvriers grimpeurs et son utilisation est recommandée dans les secteurs des éoliennes, des chantiers navals, de l’industrie aéronautique et lourde, ainsi que sur les véhicules utilitaires.

Enfin, il est important de noter que, conformément aux tests longue durée réalisés sur les séries 5000 et 6000 de clés dynamométriques HAZET, une remise en position sur la plus petite valeur lue sur l’échelle n’est pas nécessaire.

Clé dynamométrique 800-2000 Nm précision 4% démontable 3 pièces avec sac HAZET - 6170-1CT

Guide d'utilisation

La clé dynamométrique s'utilise manuellement en assemblant ses trois pièces démontables pour obtenir la longueur totale nécessaire. L'utilisateur règle la valeur du couple de serrage souhaitée à l'aide du blocage simplifié, en contrôlant visuellement le verrouillage grâce à la fenêtre dédiée. Pour serrer, la clé est positionnée sur la vis, puis l'utilisateur exerce une force manuelle jusqu'au déclenchement perceptible au toucher et audible par un clic, indiquant que le couple de serrage prédéfini est atteint. Il est également possible de serrer rapidement la vis uniquement avec l’élément muni de la tête de cliquet, mais l’effet dynamométrique complet s’obtient avec la clé entièrement assemblée.

Cette clé est utilisée dans des contextes manuels nécessitant des couples très élevés, notamment sur les éoliennes, les chantiers navals, dans l’industrie aéronautique et lourde, ainsi que sur les véhicules utilitaires. Elle est adaptée aux environnements de travail des ouvriers grimpeurs. Le produit est transporté facilement grâce à son démontage en trois parties et au sac fourni, qui peut être porté à la main ou sur le dos.

En cas de fonctionnement non conforme, il n’est pas nécessaire de remettre la clé en position sur la plus petite valeur de l’échelle après utilisation, conformément aux tests longue durée réalisés sur cette série.

Le résultat attendu est un serrage précis du couple sélectionné, avec une précision de ± 4 % de la valeur lue sur l’échelle dans le sens de serrage, garantissant un contrôle fiable du couple appliqué.

FAQ : Questions / Réponses :

Quelle est la plage de couple de serrage de cette clé dynamométrique et quelle est sa précision ?

Cette clé dynamométrique couvre une plage de couple allant de 800 à 2000 Nm avec une précision de ± 4 % dans le sens de serrage, conforme aux normes DIN EN ISO 6789-2:2017, DIN 3120 et ISO 1174-1. La graduation de l’échelle est de 6 Nm, ce qui permet un réglage précis du couple souhaité.


Comment la clé est-elle conçue pour faciliter son transport et son stockage ?

La clé est démontable en trois pièces, ce qui facilite son transport et son stockage. Elle est livrée avec un sac adapté, pouvant être porté à la main ou sur le dos, permettant une manipulation aisée malgré ses dimensions totales de 3033 mm et son poids de 18 kg.


Comment s’effectue le réglage et le contrôle du couple de serrage sur cette clé ?

Le réglage du couple s’effectue via un blocage simplifié sur le manche bimatière qui assure une bonne prise en main. Une fenêtre permet de contrôler visuellement le verrouillage du réglage. Le déclenchement se fait par un clic perceptible au toucher et audible, garantissant un serrage précis et sûr.


Dans quels secteurs et usages cette clé dynamométrique est-elle recommandée ?

Cette clé est adaptée aux applications nécessitant des couples très élevés, notamment dans les secteurs des éoliennes, des chantiers navals, de l’industrie aéronautique et lourde, ainsi que sur les véhicules utilitaires. Elle est aussi conçue pour les ouvriers grimpeurs, grâce à son poids léger et son système de transport pratique.


Faut-il remettre la clé en position sur la plus petite valeur après utilisation ?

Selon les tests longue durée réalisés sur les séries 5000 et 6000 de clés dynamométriques HAZET, il n’est pas nécessaire de remettre la clé en position sur la plus petite valeur lue sur l’échelle après utilisation, ce qui simplifie son emploi sur le terrain.
