Climatiseur pour climatisation localisée TROTEC - PT 5300 SP

Le climatiseur mobile PT 5300 SP de TROTEC offre un refroidissement précis et ciblé, idéal pour réguler la température dans des espaces professionnels où la chaleur peut être un facteur de stress pour les personnes et les machines.

Ce spotcooler monobloc délivre une puissance de refroidissement de 5,3 kW (18 000 Btu/h) avec un débit d’air maximal de 800 m³/h.

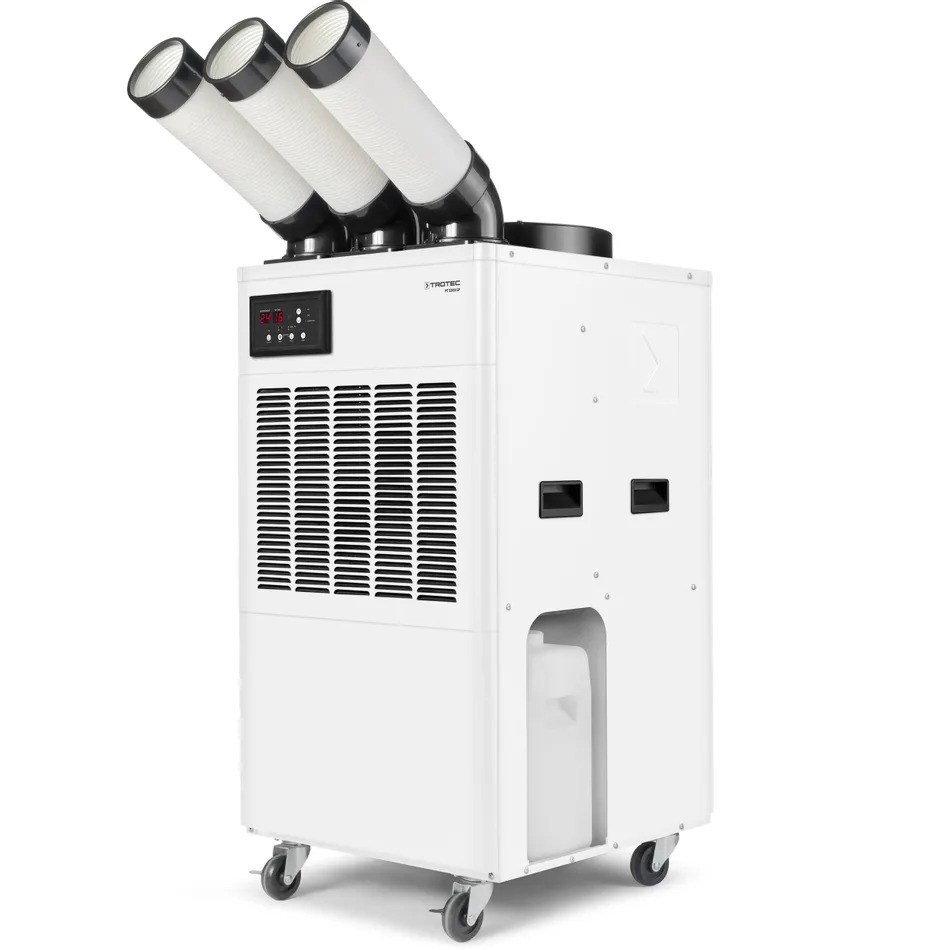

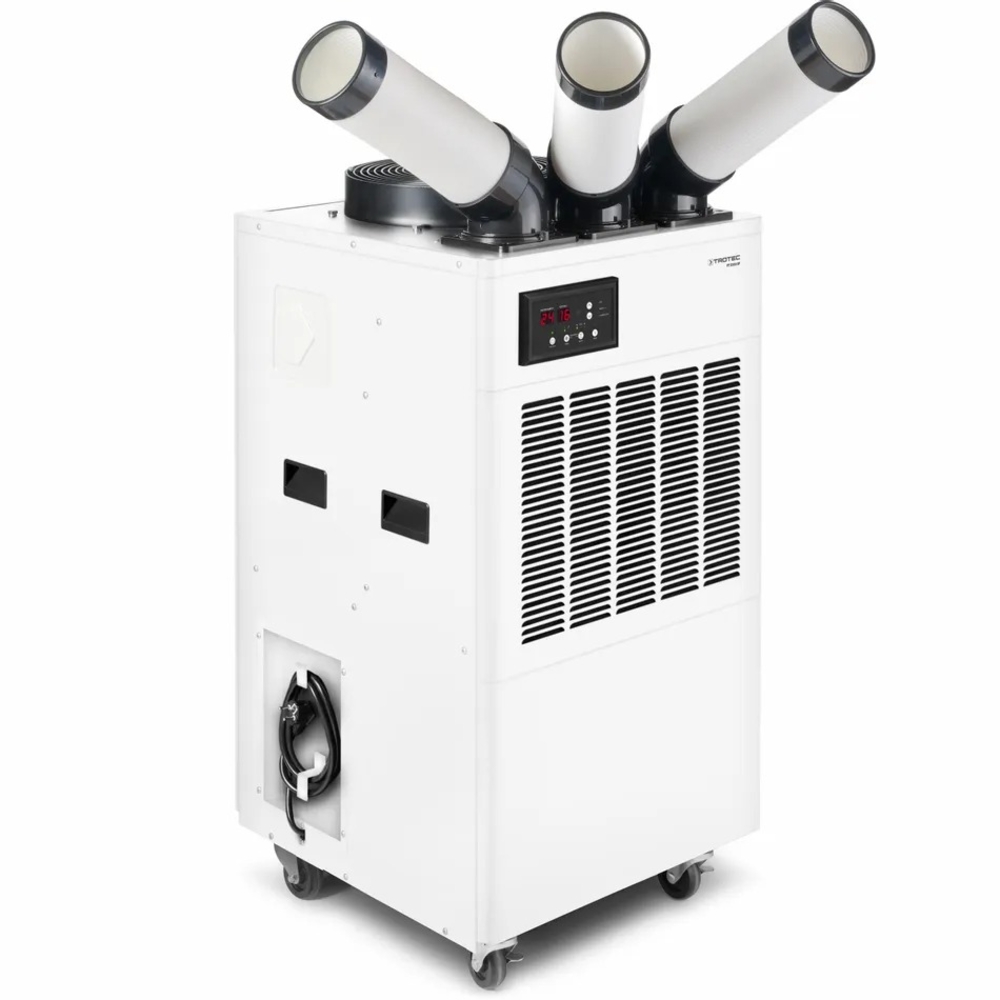

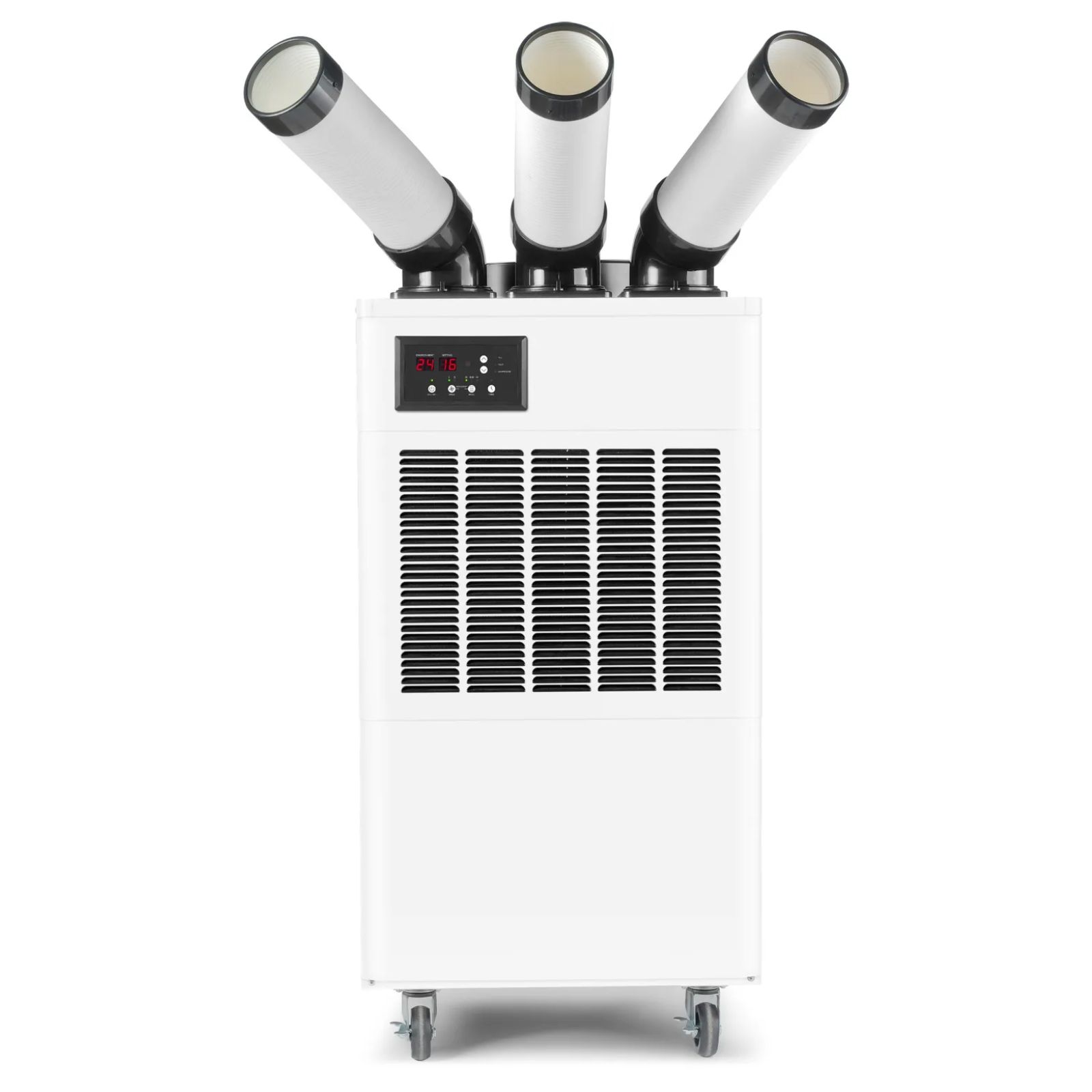

Il est équipé de trois conduits d’air froid réglables séparément, pouvant être inclinés jusqu’à 150° et pivotés à 360°, permettant ainsi de diriger le flux d’air froid vers plusieurs zones distinctes.
Cette configuration facilite un refroidissement immédiat et ciblé sans travaux d’installation préalable, simplement en le branchant sur une prise électrique standard (220-240 V, 50 Hz).

Le PT 5300 SP est un appareil multifonction capable non seulement de refroidir l’air ambiant et de réaliser un refroidissement ponctuel, mais aussi de ventiler ou de déshumidifier l’air.
Cette polyvalence, combinée à sa grande mobilité assurée par des roulettes stables avec blocage et des poignées encastrées, permet une utilisation flexible dans divers environnements : zones de travail, salles serveurs, événements, travaux de soudure, restauration, etc.

Le fluide frigorigène utilisé est le tétrafluoropropène (R-1234yf), un composé respectueux du climat avec un potentiel d’appauvrissement de la couche d’ozone nul (ODP=0) et un faible potentiel de réchauffement global (GWP=4).
Cette caractéristique contribue à réduire l’impact environnemental du climatiseur.

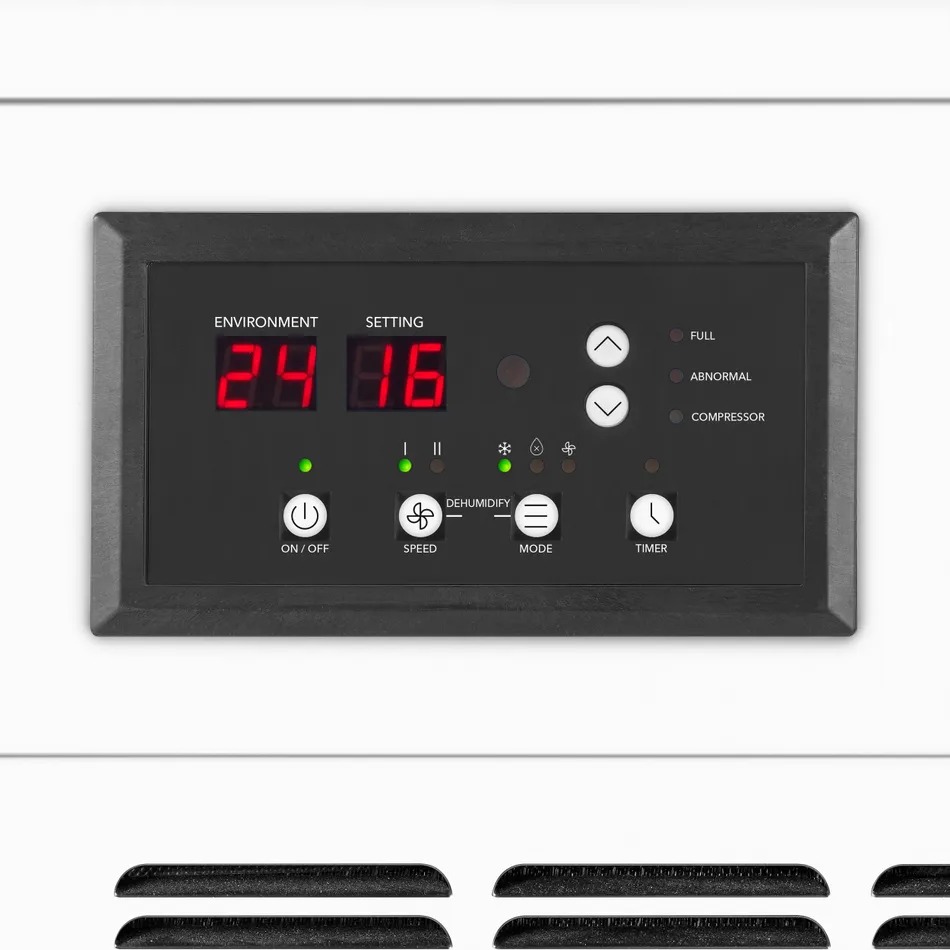

Le fonctionnement s’appuie sur un thermostat électronique avec affichage LED double, permettant de régler précisément la température cible et de visualiser la température réelle.
Le panneau de commande intuitif offre quatre modes de fonctionnement : refroidissement de l’air ambiant, refroidissement ponctuel, ventilation, et déshumidification.
Chaque mode est facilement sélectionnable via des touches à membrane.

Le mode refroidissement de l’air ambiant régule automatiquement la température dans la pièce en fonction de la consigne définie.
Le mode de refroidissement ponctuel permet un flux d’air froid dirigé avec précision vers une zone spécifique, sans tenir compte de la température ambiante.
La fonction ventilation active uniquement le ventilateur sans refroidissement, tandis que la fonction déshumidification réduit l’humidité relative avec un effet de refroidissement modéré.

Le PT 5300 SP est doté d’une fonction minuterie programmable pour une mise en marche ou un arrêt automatique, ainsi que d’un système d’autodiagnostic avec indication des défauts et d’un témoin d’alerte lorsque le bac de récupération des condensats est plein.

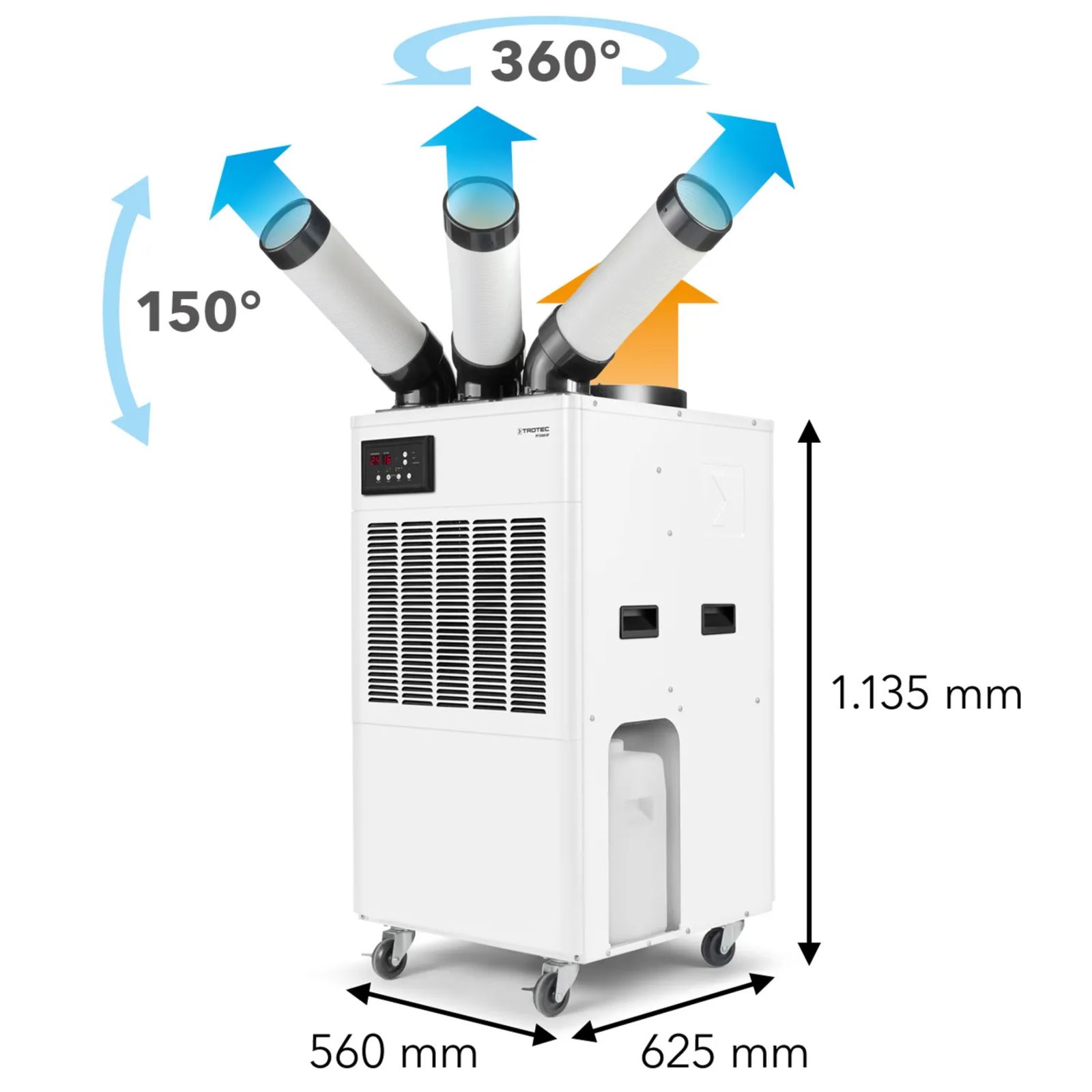

D’un point de vue technique, ses dimensions hors emballage sont de 560 x 625 x 1 135 mm (L x l x H) pour un poids de 95 kg.

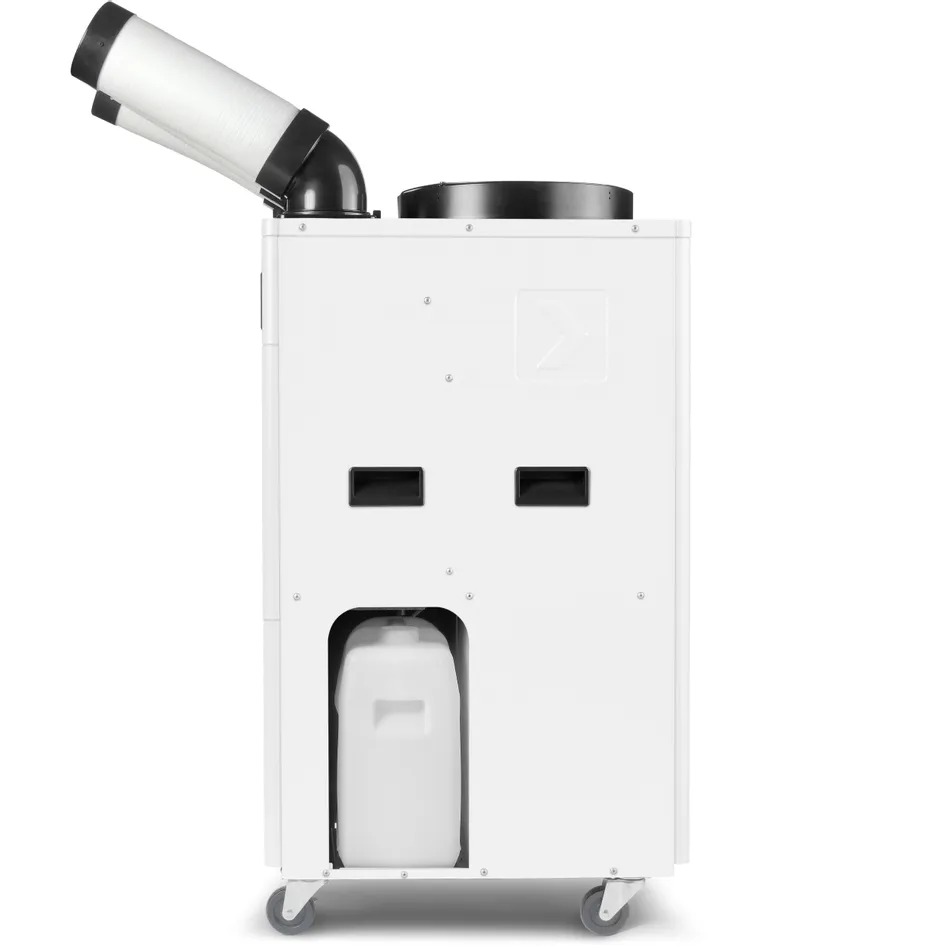

Il comprend un réservoir d’eau de condensation de 25 litres avec possibilité de raccordement d’un tuyau d’évacuation.

Le climatiseur est conçu pour fonctionner dans une température ambiante comprise entre 18 °C et 45 °C.

En mode refroidissement de l’air ambiant, la température de consigne peut être réglée entre 15 °C et 35 °C. En mode refroidissement ponctuel, la température de sortie souhaitée peut être réglée entre 10 °C et 20 °C.

Ces valeurs correspondent aux plages de réglage de l’appareil et ne constituent pas une garantie que la température générale de la pièce atteindra la valeur sélectionnée. Les performances réelles dépendent notamment de la température initiale, du volume de la zone, de l’isolation, des apports de chaleur et des conditions d’installation.

Il dispose de deux vitesses de ventilateur et consomme une puissance électrique maximale de 2,2 kW.

Le boîtier est fabriqué en tôle d’acier thermolaquée, garantissant une robustesse adaptée à des environnements exigeants.
Le filtre à air est lavable, protégeant les composants internes contre la poussière et la saleté.

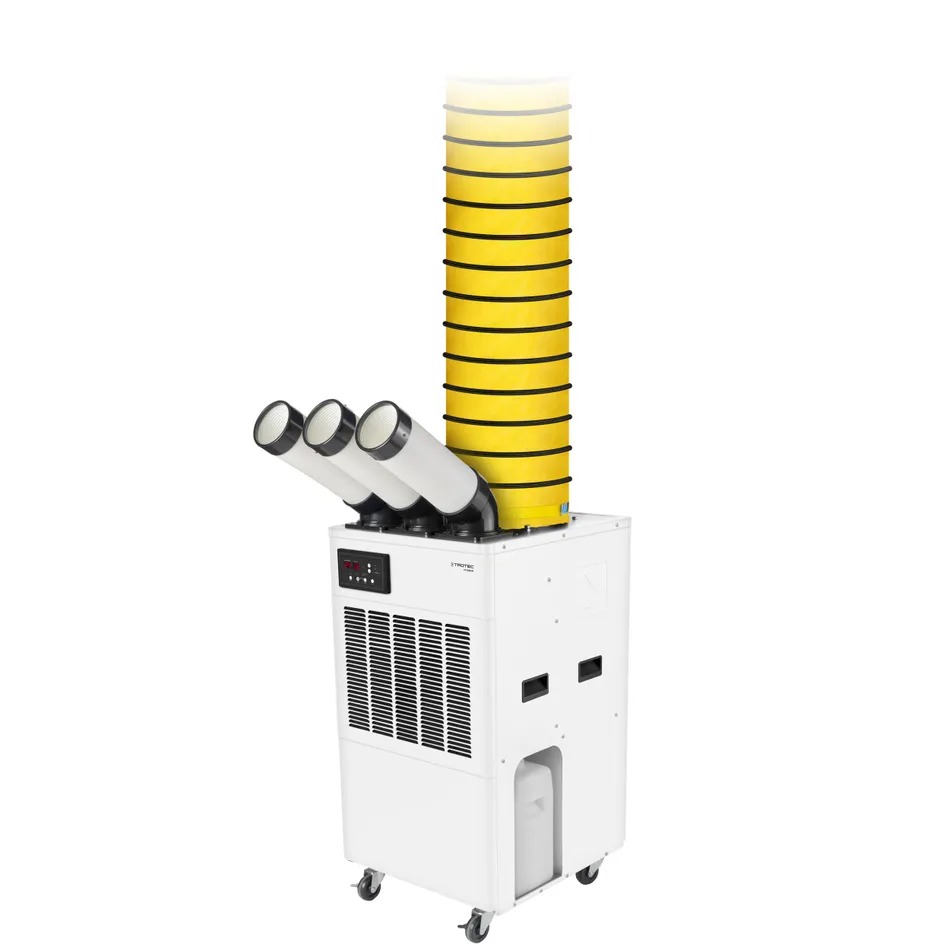

Un raccord permet également la sortie de l’air chaud vers l’extérieur via un tuyau.

Pour le transport et la mobilité, l’appareil est équipé de roulettes avec blocage et de poignées encastrées.
Il doit être déplacé uniquement en position verticale sur des surfaces planes et solides.
Le stockage et l’utilisation doivent respecter des conditions précises, notamment l’interdiction d’utiliser l’appareil dans des locaux humides ou présentant des risques d’explosion.

Enfin, le PT 5300 SP bénéficie d’une maintenance simple avec un accès facile au filtre à air pour son nettoyage, un vidage manuel du bac de condensats et des contrôles réguliers recommandés pour garantir des performances optimales.
Les consignes de sécurité spécifiques liées à la manipulation du fluide frigorigène inflammable R1234yf sont à respecter scrupuleusement, avec un entretien réservé à des professionnels qualifiés.

Avec le climatiseur PT 5300 SP, TROTEC propose une solution professionnelle, efficace et respectueuse de l’environnement pour un confort thermique optimal sur site.

Données techniques

Nombre de vitesses du ventilateur : 2
Capacité du réservoir d'eau : 25 l
Capacité maximale de déshumidification : 2,7 l/h
Température ambiante réalisable minimale, selon les conditions de fonctionnement : 10 °C
Capacité maximale de refroidissement : 18 000 Btu/h
Capacité maximale de refroidissement : 5,3 kW
Température ambiante réalisable maximale, selon les conditions de fonctionnement : 35 °C
Nombre d'ouvertures de sortie : 3

Énergie
Longueur du câble : 1,4 m
Consommation de courant nominale : 10 A
Tension et fréquence du réseau : 220 à 240 V, 50 Hz
Consommation électrique : 2,2 kW

Conditions de fonctionnement, de stockage et d’environnement de travail
Température maximale de fonctionnement : 45 °C
Température minimale de fonctionnement : 18 °C

Informations sur le fluide frigorigène
Équivalent CO₂ : 0,0038 t
Pression côté sortie : 2,5 MPa
Pression côté aspiration : 1 MPa
Facteur PRP : 4
Quantité de fluide frigorigène : 950 g
Type de fluide frigorigène : R1234yf

Type d’appareil
Monobloc
Refroidissement ponctuel

Type de ventilateur
Ventilateur radial

Fonctions et caractéristiques
Orientation variable de la sortie d’air frais
Dégivrage automatique
Diagnostic automatique des pannes
Protection du compresseur
Fonction de déshumidification
Voyant d’alerte lorsque le bac collecteur d’eau est plein
Affichage de la température ambiante actuelle
Affichage LED
Touches à membrane
Protection contre la surchauffe
Refroidissement de l’air ambiant
Thermostat d’intérieur avec affichage de la température
Affichage de la température piloté par capteur
Affichage de la température ambiante réglée
Refroidissement ponctuel
Fonction de ventilation
Alarme en cas de réservoir d’eau plein

Filtre à air ambiant
Filtre nettoyable

Évacuation des condensats
Avec réservoir d’eau

Conception du boîtier
Tôle d’acier thermolaquée

Mobilité
Roulettes de transport en plastique avec blocage
Poignées encastrées

Tuyaux d’évacuation d’air
Tuyau d’évacuation d’air froid : longueur totale de 0,49 m, diamètre de 120 mm
Tuyau d’évacuation d’air chaud : longueur totale de 0,53 m, diamètre de 170 mm

Volume d’air
Débit d’air maximal : 800 m³/h

Niveau sonore
Niveau sonore à une distance de 1 m : 65 dB(A)

Le climatiseur PT 5300 SP s’utilise en intérieur pour refroidir, ventiler ou déshumidifier l’air ambiant. Il fonctionne en extrayant la chaleur de l’air ambiant, puis en soufflant de l’air froid via ses conduites d’air réglables en orientation (360° de rotation et 150° d’inclinaison). L’appareil peut diriger l’air froid vers un point précis ou une zone délimitée (mode « refroidissement ponctuel ») ou rafraîchir l’ensemble de la pièce (mode « refroidissement de l’air ambiant »). Il propose également un mode ventilation sans refroidissement et un mode déshumidification qui réduit l’humidité relative ambiante tout en maintenant un flux d’air confortable.

L’utilisation commence par l’installation de l’appareil en position verticale, stable sur une surface solide, en respectant des distances minimales de 30 cm sur les côtés, l’avant et l’arrière, et 90 cm au-dessus. Le bac de récupération de l’eau de condensation doit être correctement positionné sous l’évacuation interne, et un tuyau d’évacuation peut être raccordé pour évacuer l’eau vers un point d’évacuation extérieur. L’air chaud généré est évacué via une conduite d’air chaud vers l’extérieur. Les trois conduites d’air froid sont raccordées et orientées selon la zone à refroidir.

La commande s’effectue par un panneau de contrôle avec écran LED et touches pour sélectionner le mode de fonctionnement, régler la température cible, ajuster la ventilation, activer la minuterie, et surveiller les indicateurs tels que le bac plein ou les défauts.

Le climatiseur est destiné à un usage professionnel, notamment pour le refroidissement rapide et ciblé dans des environnements comme des ateliers, salles de serveurs, zones de production, manifestations, ou gastronomie. Il ne doit pas être utilisé dans des locaux humides, à l’extérieur, ou sur des surfaces mouillées.

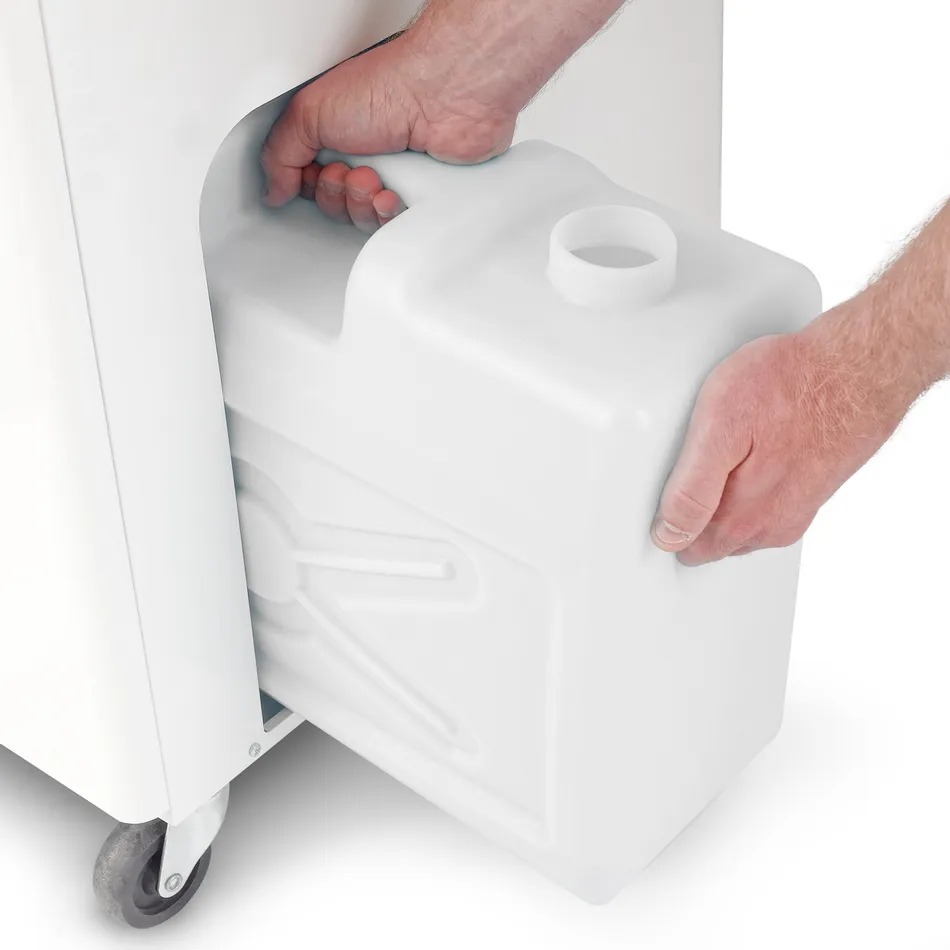

En cas de bac plein, l’appareil s’arrête automatiquement et signale la nécessité de vider le bac de récupération d’eau. Le vidage se fait en retirant le bac, en le vidant puis en le remettant en place. Le filtre à air doit être régulièrement nettoyé pour éviter une baisse de performance.

La minuterie permet de programmer la mise en marche ou l’arrêt automatique de l’appareil sur une plage de 0,5 à 24 heures.

En cas de dysfonctionnement, des codes défauts s’affichent, et certaines vérifications simples peuvent être effectuées avant de faire appel au service après-vente.

L’appareil doit être éteint et débranché pour toute opération de maintenance ou nettoyage, qui inclut le nettoyage extérieur, le contrôle et nettoyage du filtre à air, et la vidange du bac de récupération.

En résumé, l’usage consiste à installer l’appareil dans un local adapté, raccorder les conduites d’air, positionner le bac de récupération, choisir le mode et les réglages via le panneau de commande, vider le bac en cas de besoin, et effectuer un entretien régulier du filtre et du bac pour garantir un fonctionnement optimal.
