Cloueur pneumatique à rouleaux pour clous 55 à 90mm - BOSTITCH - IC90C-1-E
Référence : S032IC90C1E
Découvrez Cloueur pneumatique à rouleaux pour clous 55 à 90mm - BOSTITCH - IC90C-1-E disponible à l'achat
- Convient pour clous de 45 à 90 mm
- Magasin à rouleaux avec 225 clous
- Poignée ergonomique avec double prise en main
- Échappement d’air réglable à 360°
- Sécurité renforcée avec gâchette simple
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

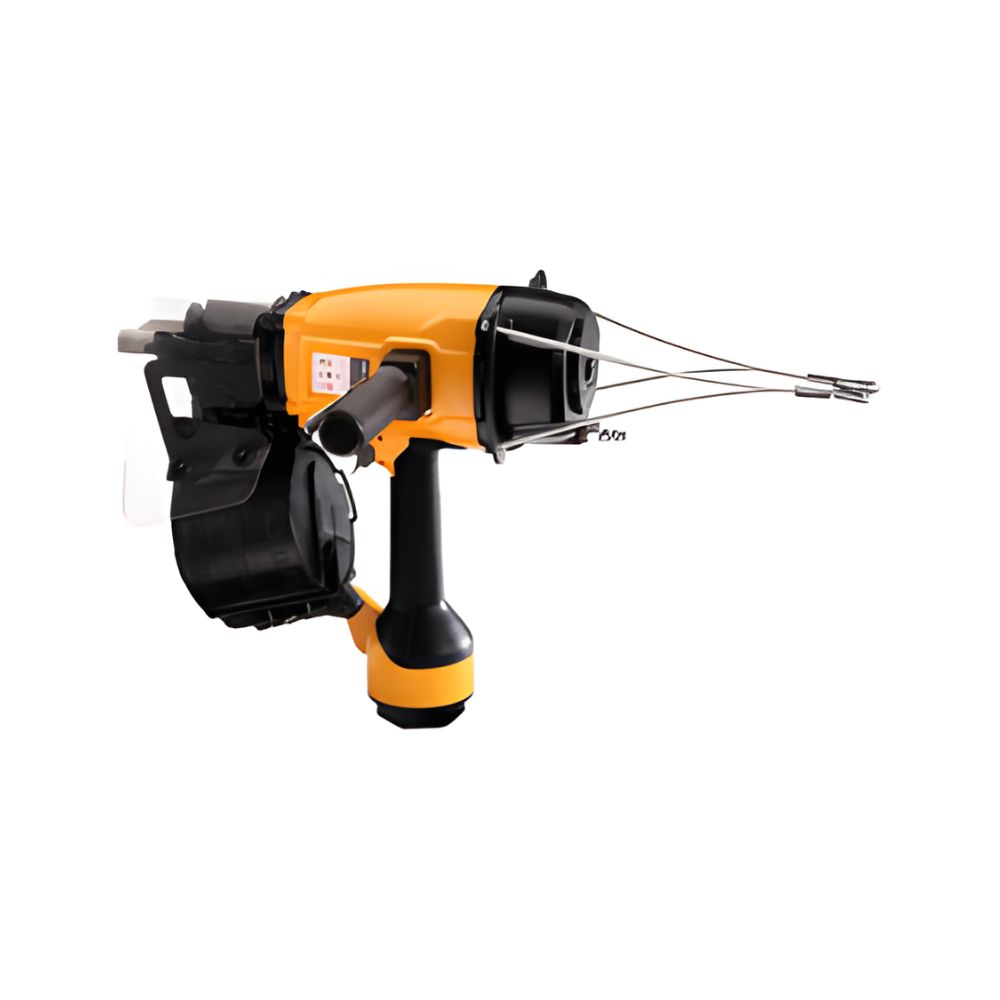

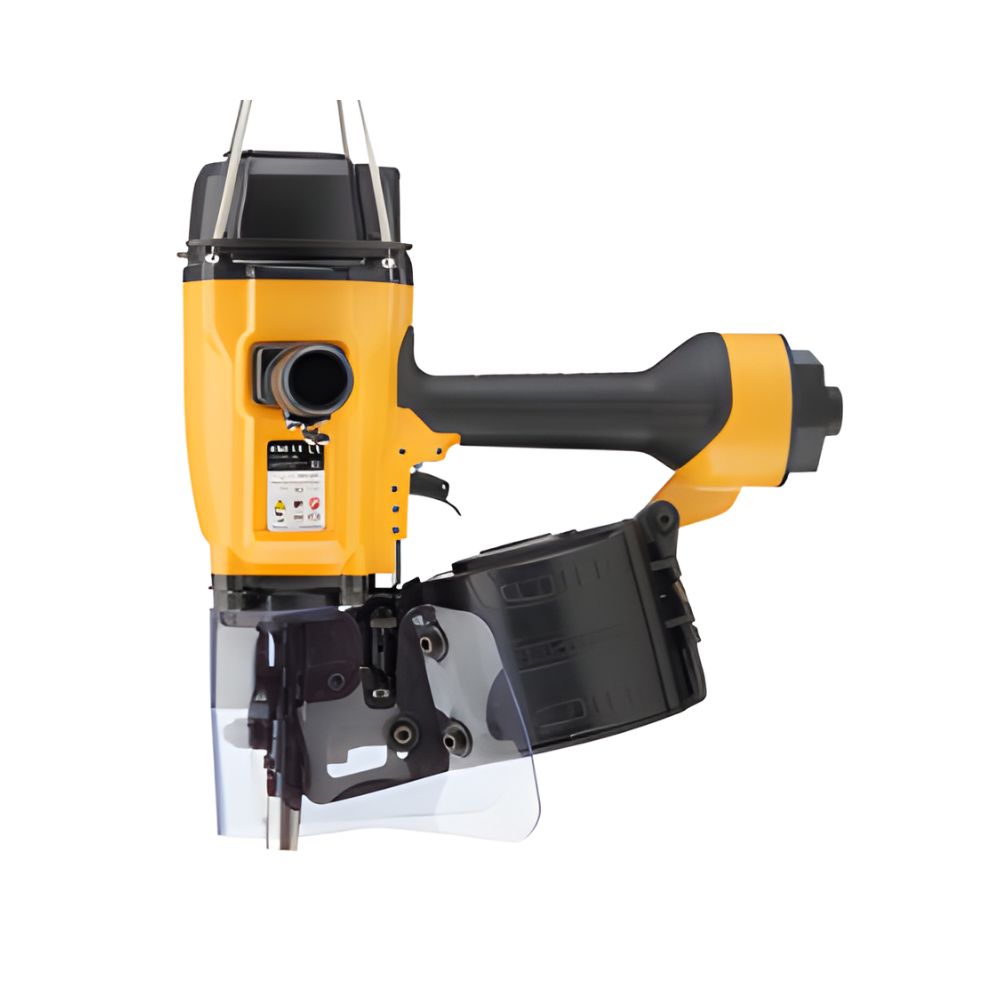

Le cloueur pneumatique IC90C-1-E de BOSTITCH est un outil professionnel conçu pour les applications de gros œuvre nécessitant la fixation de clous longs, de 45 à 90 mm, sur des structures en bois massif, palettes ou charpentes. Robuste et puissant, il combine performance, sécurité et confort pour répondre aux exigences des professionnels de la construction et de la menuiserie.
Cet outil dispose d’une poignée caoutchouc ergonomique principale et d’une poignée supplémentaire, offrant une excellente prise en main et un contrôle optimal lors des travaux intensifs. L’échappement réglable à 360° permet de diriger l’air loin de l’utilisateur, améliorant le confort et la sécurité sur le chantier. La gâchette simple sécurité empêche tout déclenchement accidentel, tandis que les protections fixées sur un cadre en acier assurent la durabilité de l’outil et la sécurité de l’opérateur.
Le cloueur est équipé d’un magasin à rouleaux avec plateau mobile, pouvant contenir jusqu’à 225 clous, garantissant un approvisionnement continu et rapide pour les travaux intensifs. Le cache de protection contre la poussière et les débris protège l’utilisateur et le mécanisme interne, prolongeant la durée de vie de l’outil.
Description et usages :
- Conçu pour la fixation rapide et efficace de clous longs (45 à 90 mm) sur bois massif et charpentes.
- Adapté aux travaux intensifs grâce à un magasin à rouleaux pouvant contenir jusqu’à 225 clous.
- Usage professionnel en construction et menuiserie.
Fonctionnement et caractéristiques :
- Puissance pneumatique avec une pression d’utilisation comprise entre 4,9 et 8,3 bar (71 à 120 PSI).
- Consommation d’air de 3,7 litres par coup à 5,6 bar.
- Gâchette simple sécurité empêchant les déclenchements accidentels.
- Échappement réglable à 360° pour diriger l’air loin de l’utilisateur.
- Magasin équipé d’un plateau mobile facilitant le chargement et l’alimentation en clous.
- Cache de protection contre la poussière et les débris protégeant l’utilisateur et le mécanisme.
- Protections fixées sur un cadre en acier assurant la durabilité et la sécurité.
Caractéristiques techniques détaillées :
- Dimensions : largeur 386 mm, longueur 413 mm, hauteur 310 mm.
- Poids : 6,3 kg.
- Capacité du magasin : 225 clous.
- Type de fixations : F Séries.
- Diamètre des clous : 2,5 mm minimum à 3,1 mm maximum.
- Longueur des clous : 45 mm minimum à 90 mm maximum.
- Tête des clous : 7,2 mm.
- Angle de collage : 15°.
- Niveau sonore : LPA 1sd 88 dB(A), LWA 1sd 95,8 dB(A), LPA 1s à 1 m 82,8 dB(A).
- Vibrations / Incertitude : inférieures à 2,5 / 0,1 m/s².
Matériaux et composition :
- Poignée principale en caoutchouc ergonomique pour un confort optimal.
- Poignée supplémentaire pour un meilleur contrôle.
- Cadre en acier renforcé pour la fixation des protections.
Conditions d’utilisation et recommandations :
- Utiliser dans une plage de pression conforme (4,9 à 8,3 bar).
- Diriger l’échappement d’air grâce à la rotation à 360° pour éviter l’inconfort.
- Maintenir le magasin propre et protégé pour garantir la longévité et la performance.
Avantages produit :
- Grande capacité de clous pour réduire les arrêts de rechargement.
- Ergonomie soignée avec double poignée pour un usage prolongé sans fatigue.
- Sécurité renforcée grâce à la gâchette simple sécurité et aux protections en acier.
- Adapté aux clous longs, idéal pour les travaux lourds sur bois massif et charpentes.
Conditionnement, stockage et conservation :
- Ne pas stocker dans des environnements humides pour éviter la corrosion.
- Protéger des poussières et débris grâce au cache de protection intégré.
Cette synthèse regroupe l’ensemble des informations techniques et fonctionnelles extraites du document PDF de la fiche produit BOSTITCH IC90C-1-E.
- Dimensions : largeur 386 mm / longueur 413 mm / hauteur 310 mm
- Capacité du magasin : 225 clous
- Type de fixations : F Séries
- Diamètre des clous : 2,5 mm (min.) / 3,1 mm (max.)
- Longueur des clous : 45 mm (min.) / 90 mm (max.)
- Tête des clous : 7,2 mm
- Angle de collage : 15°
- Pression d’utilisation : 4,9 – 8,3 bar / 71 – 120 PSI
- Consommation d’air : 3,7 L/coup à 5,6 bar
- Niveau sonore LPA 1sd : 88 dB(A) / 4
- Niveau sonore LWA 1sd : 95,8 dB(A) / 4
- Niveau sonore LPA 1s, 1m : 82,8 dB(A) / 4
- Vibrations / Incertitude : <2,5 / 0,1 m/s²
- Poignée : Caoutchouc ergonomique + poignée supplémentaire
- Échappement : Réglable à 360°
- Gâchette : Simple sécurité
- Magasin : Équipé d’un plateau mobile / rouleaux
- Cache de protection : Contre poussière et débris
- Protections : Fixées sur cadre en acier
Le chargeur contient un plateau réglable qui peut être positionné selon la longueur des clous utilisés, avec trois réglages possibles. Pour changer ce réglage, il faut tirer sur le pivot central et le tourner à la position correspondant à la longueur des clous. Le cloueur est équipé d’une poignée auxiliaire avec un levier de sécurité supplémentaire qui doit être maintenu enfoncé lors de l’utilisation en mode déclenchement par contact.
Le déclenchement peut être de deux types selon le modèle : séquentiel (nécessite d’appuyer le cloueur contre le matériau avant de tirer la gâchette, puis de relâcher la gâchette et lever l’outil avant de répéter) ou par contact (la gâchette reste tirée et le clou est tiré à chaque contact avec le matériau). Le mode séquentiel permet une précision accrue dans le placement des clous, notamment pour les encadrements, plinthes ou caisses.
La profondeur d’enfoncement des clous se règle via une molette DIAL-A-DEPTH™. Pour les modèles IC90C-1-E, cette profondeur se règle en desserrant une vis hexagonale, en appuyant sur un bouton de verrouillage, puis en ajustant la position du bras de contact vers le haut pour augmenter la profondeur ou vers le bas pour la diminuer, avant de resserrer la vis.
L’échappement d’air est orientable : il faut débrancher l’air, ajuster la position du déflecteur, puis rebrancher l’air.
En cas d’usure du poussoir, qui entraîne une mauvaise qualité de clouage ou une perte de puissance, il est possible d’ajuster la longueur du poussoir pour compenser cette usure, en suivant les indications précises de mesure.
L’outil doit être utilisé dans une plage de pression pneumatique conforme (4,9 à 8,3 bar) et il est recommandé de ne pas lubrifier excessivement ni utiliser d’huile lourde pour éviter tout dysfonctionnement.
Ces instructions sont issues du mode d’emploi officiel du cloueur IC90C-1-E, notamment des pages 6 à 20 du manuel, où sont détaillées les étapes d’utilisation, les modes de déclenchement, le réglage du chargeur et de la profondeur, ainsi que les consignes d’entretien liées au poussoir.
BOSTITCH - Stanley Black & Dec
20 RUE GUSTAVE EIFFEL
91420 - MORANGIS
France
adv-bostitch@sbdinc.com
Questions produits
À quelles longueurs de clous ce cloueur pneumatique est-il adapté ?
Le cloueur IC90C-1-E est conçu pour fixer des clous d’une longueur comprise entre 45 mm et 90 mm, avec un diamètre de 2,5 à 3,1 mm, adaptés aux structures en bois massif, palettes et charpentes.
Quelle est la capacité du magasin et comment se fait le chargement des clous ?
Le magasin à rouleaux peut contenir jusqu’à 225 clous. Le chargement s’effectue en plaçant le rouleau de clous sur l’axe du chargeur, en déroulant suffisamment de clous pour atteindre les dents d’alimentation, puis en positionnant le premier clou devant la première dent du cliquet, avec les têtes insérées dans la glissière du nez. Le chargeur se referme ensuite en s’assurant que le verrou s’accroche correctement.
Comment régler la profondeur d’enfoncement des clous ?
La profondeur d’enfoncement se règle par une molette DIAL-A-DEPTH™. Pour ce modèle, il faut dévisser une vis hexagonale, appuyer sur un bouton de verrouillage, ajuster la position du bras de contact vers le haut pour augmenter la profondeur ou vers le bas pour la diminuer, puis resserrer la vis. Cette opération doit être réalisée moteur débranché.
Quels sont les modes de déclenchement proposés par ce cloueur ?
Le cloueur IC90C-1-E fonctionne en mode déclenchement par contact, avec un levier de sécurité supplémentaire sur la poignée auxiliaire qui doit être maintenu enfoncé pour permettre le tir des clous. Ce mode permet un clouage rapide, adapté aux applications intensives.
Quelles sont les précautions de sécurité spécifiques liées à cet outil ?
L’outil est équipé d’une gâchette simple sécurité empêchant tout déclenchement accidentel. L’échappement d’air est réglable à 360° pour diriger l’air loin de l’utilisateur. Il est impératif de toujours débrancher l’alimentation pneumatique avant tout réglage, chargement ou entretien. L’usage d’équipements de protection individuelle adaptés est recommandé.
Comment le cloueur assure-t-il la durabilité et la sécurité de l’utilisateur ?
Les protections sont fixées sur un cadre en acier robuste. Un cache protège contre la poussière et les débris, prolongeant la durée de vie de l’outil et assurant la sécurité de l’utilisateur. La poignée principale en caoutchouc ergonomique et la poignée supplémentaire offrent une prise en main confortable et un contrôle optimal.
Quelles sont les conditions d’utilisation pneumatique recommandées ?
Le cloueur doit être utilisé dans une plage de pression comprise entre 4,9 et 8,3 bar (71 à 120 PSI). La consommation d’air est de 3,7 litres par coup à 5,6 bar. Il est déconseillé d’utiliser une lubrification excessive ou une huile lourde pour éviter tout dysfonctionnement.
