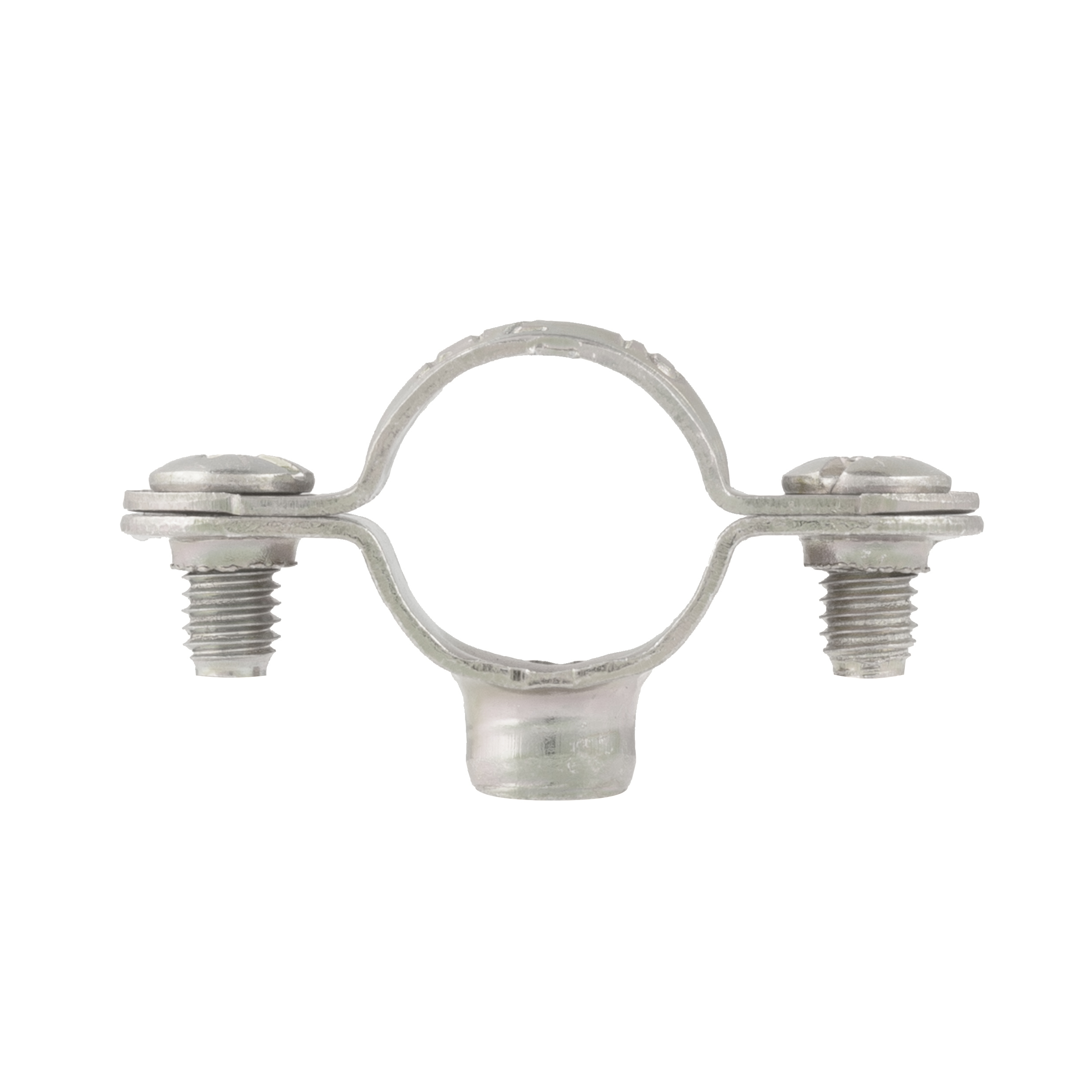

collier de plomberie simple standard - Ø10 - SCELL-IT - EX-93201110B
Référence : S344EX93201110B
Découvrez collier de plomberie simple standard - Ø10 - SCELL-IT - EX-93201110B disponible à l'achat
- Collier simple en acier zingué blanc pour plomberie
- Fixation des tubes de cuivre dans le mur
- Profondeur de 3 à 5 µm pour durabilité
- Compatible avec pattes à vis, chevilles et rosaces
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le collier de plomberie simple standard Ø10 SCELL-IT (référence EX-93201110B) est un élément conçu pour la fixation des tubes de cuivre dans les murs, principalement dans des installations de plomberie.
Ce collier est fabriqué en acier zingué blanc avec une épaisseur de zinc comprise entre 3 et 5 µm, offrant une excellente protection contre la corrosion.
L’épaisseur du matériau varie de 0,95 à 1,15 mm selon les dimensions, avec une largeur comprise entre 12 mm et 14 mm.
La vis de serrage utilisée est une M5x9 mm.
Ses dimensions spécifiques sont les suivantes : un diamètre intérieur de 10 mm, une largeur de 12 mm, une hauteur de 4,5 mm, une longueur totale de 35 mm, et une distance entre les trous de fixation de 24 mm.
L’épaisseur du collier est constante à 0,95 mm pour ce modèle.
Le collier est destiné à être monté avec des pattes à vis à collerette M7x150, assurant une fixation solide et sécurisée des tubes.
Il est compatible avec des chevilles, des rosaces et des rallonges, facilitant ainsi son intégration dans différents types d’installations.
Pour les applications nécessitant une isolation phonique, une version isophonique avec un élastomère en EPDM noir est disponible.
Cette version permet de réduire les vibrations et le bruit dans les installations, améliorant le confort acoustique.
Le collier bénéficie de deux types de marquages pour faciliter son identification : un marquage indiquant le diamètre et la version (isophonique ou non), ou une version sans marquage visible.
En résumé, ce collier simple standard Ø10 est un produit robuste, fiable et polyvalent.
Il combine une bonne protection anticorrosion, une compatibilité avec les accessoires standards de plomberie, ainsi qu’une option d’isolation phonique pour répondre aux besoins spécifiques des installations.
Caractéristiques techniques :
- Matériau : acier zingué blanc, épaisseur variant de 0,95 à 1,15 mm selon les dimensions.
- Largeur : entre 12 mm et 14 mm selon le modèle.
- Vis de serrage : M5x9 mm.
- Existe en version zinguée bichromatée 3 à 5 µm (disponible sur demande).
- Version isophonique disponible avec élastomère en EPDM noir pour une isolation phonique.
Dimensions spécifiques pour le modèle Ø10 (CD10 / CS10) :
- Diamètre intérieur (ØA) : 10 mm
- Largeur (B) : 12 mm
- Épaisseur (T) : 0,95 mm
- Hauteur (H) : 4,0 mm
- Longueur totale (L) : 35 mm
- Distance entre trous (L1) : 24 mm
- Autres dimensions : D = 11 mm
Usage :
Ce collier est utilisé pour la fixation sécurisée des tubes de cuivre dans les murs, assurant une installation stable et durable des réseaux de plomberie.
Montage :
À utiliser impérativement avec des pattes à vis à collerette M7x150 pour garantir une fixation optimale.
Avantages :
- Résistance à la corrosion grâce au traitement zingué.
- Adaptabilité aux différents diamètres de tubes grâce à plusieurs tailles disponibles.
- Version isophonique pour réduire les nuisances sonores dans les installations.
- Facilité de montage avec vis de serrage standardisées.
Marquage :
Deux types de marquage existent sur les colliers, permettant d’identifier facilement la version et le diamètre du collier.
Cette description regroupe toutes les informations techniques et fonctionnelles essentielles pour le collier de plomberie simple standard Ø10 SCELL-IT EX-93201110B.
- matière : acier zingué blanc 3 à 5 µm
- épaisseur : 0,95 mm
- largeur : 12 mm
- diamètre intérieur : 10 mm
- hauteur : 4,5 mm
- longueur totale : 35 mm
- distance entre trous de fixation : 24 mm
- vis de serrage : M5x9 mm
- compatible avec pattes à vis à collerette M7x150
- version isophonique disponible avec élastomère en EPDM noir
- référence fournisseur : EX-93201110B
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de ce collier de plomberie simple standard ?
Ce collier est en acier zingué blanc avec une couche de zinc de 3 à 5 µm pour la protection contre la corrosion. Son épaisseur varie de 0,95 à 1,15 mm selon les dimensions, avec une largeur comprise entre 12 et 14 mm. Il est conçu pour la fixation des tubes de cuivre dans les murs et utilise une vis de serrage M5x9 mm.
Comment assurer une fixation optimale des tubes avec ce collier ?
Il est impératif d’utiliser ce collier avec des pattes à vis à collerette M7x150. Cette association garantit la stabilité et la sécurité de la fixation des tubes de cuivre dans les installations de plomberie.
Quelles options d’isolation phonique sont disponibles avec ce produit ?
Le collier existe en version isophonique, intégrant un élastomère en EPDM noir. Cette version permet de réduire la transmission des bruits liés aux vibrations des tubes dans les installations.
Comment identifier le diamètre et la version du collier ?
Deux types de marquage sont présents sur les colliers : un marquage indiquant clairement le diamètre et la version (isophonique ou non), ou l’absence de marquage. Ces repères facilitent la sélection et la vérification sur chantier.
Quelles sont les dimensions spécifiques du collier pour un diamètre nominal de 10 mm ?
Pour le collier de diamètre 10 mm, la largeur est de 12 mm, la hauteur de 4 mm, la longueur totale de 47 mm, et l’épaisseur est de 0,95 mm. Ces mesures assurent une compatibilité précise avec les tubes de cuivre standards.
