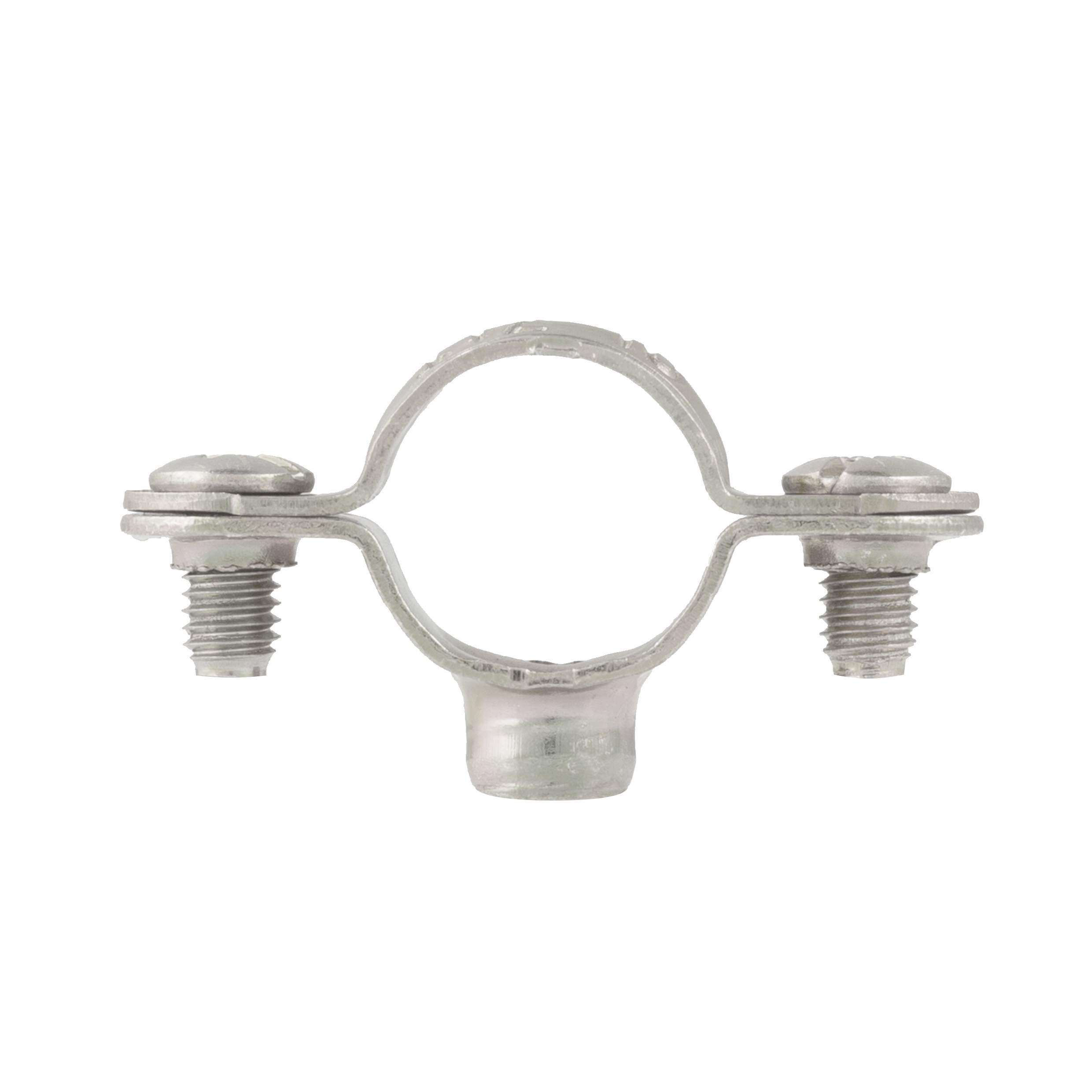

collier de plomberie simple standard - Ø14 - SCELL-IT - EX-93201114B
Référence : S344EX93201114B
Découvrez collier de plomberie simple standard - Ø14 - SCELL-IT - EX-93201114B disponible à l'achat
- Collier simple en acier zingué blanc pour fixation.
- Idéal pour tubes de cuivre dans les installations de plomberie.
- Utilisation avec pattes à vis, chevilles et rosaces recommandée.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le collier de plomberie simple standard Ø14 SCELL-IT est spécialement conçu pour la fixation des tubes de cuivre dans les installations de plomberie.
Ce collier est fabriqué en acier zingué blanc avec un revêtement de 3 à 5 µm, garantissant une bonne résistance à la corrosion.
Il existe également en version zinguée bichromatée 3 à 5 µm, disponible sur demande.
L’épaisseur du collier varie entre 0,95 mm et 1,15 mm selon les dimensions, tandis que sa largeur se situe entre 12 mm et 14 mm.
La fixation s’effectue avec des vis de serrage M5x9 mm.
Ce produit est destiné à être utilisé avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges pour assurer une installation fiable.
Le collier est compatible avec des tubes de cuivre de diamètre intérieur 14 mm.
Son montage est simple : il suffit de fixer le collier au mur à l’aide des pattes à vis recommandées.
Le collier assure une fixation solide et durable des tubes, évitant tout déplacement ou vibration.
Les dimensions spécifiques du collier simple pour Ø14 sont les suivantes :
- Diamètre intérieur ØA : 14 mm
- Largeur B : 12 mm
- Hauteur H : 6,5 mm
- Longueur totale L : 39 mm
- Longueur entre axes L1 : 28 mm
- Épaisseur T : 0,95 mm
Ce collier est un produit standard, fiable et facile à installer, adapté aux installations de plomberie nécessitant une fixation précise des tubes en cuivre.
Il bénéficie d’une fabrication conforme aux normes de qualité, assurant une bonne tenue mécanique et une résistance à la corrosion grâce au traitement zingué.
Le collier est équipé d’une vis de serrage M5x9 mm. Une version isophonique avec élastomère en EPDM noir est également disponible, offrant une isolation phonique.
Les dimensions précises pour le modèle Ø14 (référence CDI10 pour les doubles et CS14/CSI10 pour les simples) sont les suivantes :
- Diamètre intérieur Ø14 mm
- Largeur 12 mm
- Épaisseur 0,95 mm
- Hauteur 6,5 mm
- Longueur totale 39 mm
- Longueur entre axes 28 mm
- Diamètre des vis 11 mm
Ce collier assure une fixation solide et durable des tubes de cuivre, adaptée aux besoins des installations sanitaires classiques. Il garantit une bonne tenue mécanique grâce à sa composition en acier zingué et à son système de serrage. Le choix entre version standard ou isophonique permet d’adapter le produit aux exigences d’insonorisation des installations.
Les instructions de montage recommandent l’utilisation exclusive de pattes à vis à collerette M7x150 pour assurer la conformité et la fiabilité de la fixation.
Ce produit bénéficie d’un marquage spécifique permettant d’identifier facilement la version et le diamètre du collier, facilitant ainsi son contrôle et sa traçabilité sur chantier.
En résumé, ce collier simple standard Ø14 SCELL-IT est un élément fiable, robuste et adaptable pour la fixation des tubes de cuivre en plomberie, avec une option isophonique pour les applications nécessitant une isolation acoustique.
- marque : scell-it
- référence fournisseur : EX-93201114B
- matière : acier zingué blanc avec revêtement 3 à 5 µm
- épaisseur : 0,95 mm
- largeur : 12 mm
- diamètre intérieur : 14 mm
- hauteur : 6,5 mm
- longueur totale : 39 mm
- longueur entre axes : 28 mm
- vis de serrage : M5x9 mm
- compatible avec pattes à vis à collerette M7x150
- résistance à la corrosion assurée par traitement zingué
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les dimensions principales de ce collier de plomberie simple ?
Ce collier est en acier zingué blanc avec un revêtement de 3 à 5 µm, d’une épaisseur variant de 0,95 à 1,15 mm selon les dimensions. Sa largeur est comprise entre 12 et 14 mm. Il est équipé d’une vis de serrage M5x9 mm et d’un trou de fixation M7, adaptés à des pattes à vis à collerette M7x150.
Comment identifier rapidement le diamètre et la version du collier ?
Deux types de marquage existent sur les colliers. Le premier indique clairement le diamètre nominal et la version (isophonique ou non), tandis que le second peut ne pas comporter de marquage. Ces repères facilitent l’identification rapide du produit sur chantier (voir fiche technique page 1).
Quelle est la fonction de la version isophonique de ce collier ?
La version isophonique intègre un élastomère en EPDM noir qui permet de réduire les vibrations et les bruits. Cette option est disponible pour certains diamètres et améliore le confort acoustique des installations de plomberie.
Quelles sont les conditions d’utilisation recommandées pour ce collier ?
Il doit être utilisé exclusivement avec des pattes à vis à collerette M7x150 pour assurer une fixation optimale. Il convient aux tubes de cuivre dans les installations de plomberie standard. Le stockage doit être réalisé dans un endroit sec afin de préserver le traitement zingué.
Quelles sont les caractéristiques techniques à vérifier avant l’achat ?
Il est important de vérifier la compatibilité des dimensions du collier avec le diamètre des tubes à fixer. La gamme couvre des diamètres de 8 à 63 mm, avec des épaisseurs et largeurs adaptées. La présence ou non de la version isophonique doit également être prise en compte selon les besoins du chantier.
