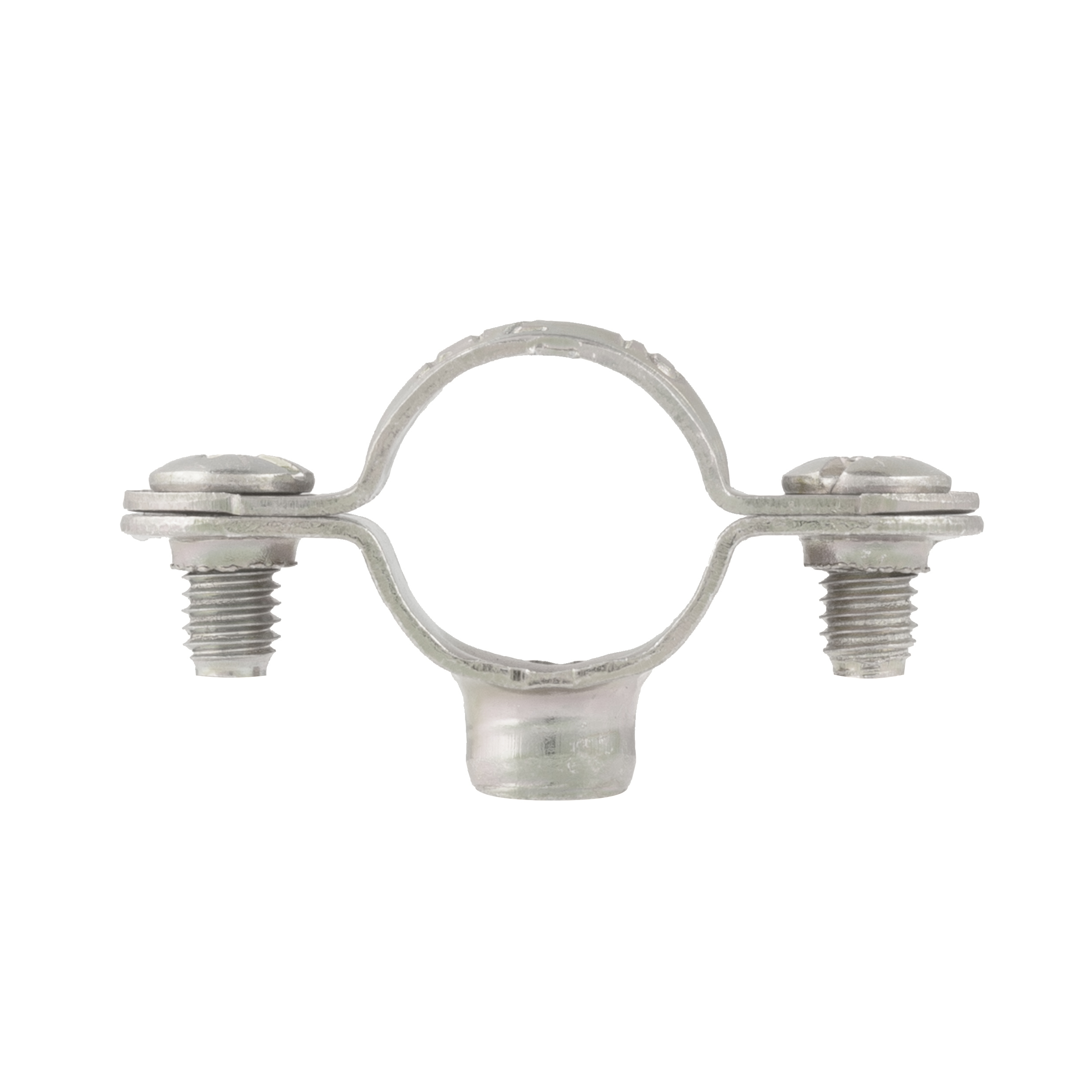

collier de plomberie simple standard - Ø16 - SCELL-IT - EX-93201116B

Collier simple en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Collier simple en acier zingué blanc avec une couche de 3 à 5 µm, conçu pour la fixation des tubes de cuivre dans les murs, principalement utilisé dans les installations de plomberie. Ce collier est compatible avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges.

Caractéristiques techniques :
- Matériau : acier zingué blanc 3 à 5 µm (version bichromatée disponible sur demande, également 3 à 5 µm).
- Épaisseur : de 0,95 à 1,15 mm selon les dimensions.
- Largeur : de 12 mm à 14 mm selon les dimensions.
- Vis de serrage : M5x9 mm.
- Version isophonique avec élastomère en EPDM noir pour réduction des vibrations.

Dimensions et poids (exemple pour Ø16) :
- Diamètre intérieur (ØA) : 16 mm
- Largeur (B) : 12 mm
- Épaisseur (T) : 0,95 mm
- Hauteur (H) : 7 mm
- Longueurs L, L1, L2 selon le type (voir tableau technique page 1 et 2).

Fonctionnement et usage :
- Fixation solide des tubes de cuivre dans les murs pour assurer la stabilité des installations de plomberie.
- À utiliser impérativement avec des pattes à vis à collerette M7x150 pour garantir une fixation optimale.
- Adapté pour des applications standard ou isophoniques selon les besoins d’isolation phonique.

Avantages produit :
- Résistance à la corrosion grâce au traitement zingué.
- Possibilité de choisir une version bichromatée pour une meilleure protection.
- Facilité de montage avec vis M5x9 mm.
- Version isophonique disponible pour réduire les bruits de vibration.

Normes et marquages :
- Deux types de marquage possibles sur les colliers pour identification des versions et diamètres.
- Marquage visible sur le dessus et dessous du collier selon le type.

Conditionnement et stockage :
- À stocker dans un environnement sec pour préserver la qualité du traitement zingué.
- Conditionnement adapté pour éviter les déformations des colliers.

Recommandations d’utilisation :
- Vérifier la compatibilité du diamètre du collier avec celui du tube cuivre à fixer.
- Utiliser exclusivement avec les pattes à vis M7x150 recommandées.
- Pour les installations nécessitant une isolation phonique, privilégier la version isophonique avec élastomère EPDM.

Exemple d’application visible sur la fiche : fixation de tubes cuivre dans le mur avec collier simple standard.

Cette fiche technique inclut également des tableaux détaillés des dimensions et tolérances pour différentes tailles de colliers simples et doubles, ainsi que leurs versions standard et isophoniques, permettant un choix précis en fonction des besoins spécifiques de l’installation.
