collier de plomberie simple standard - Ø18 - SCELL-IT - EX-93201118B
Référence : S344EX93201118B
Découvrez collier de plomberie simple standard - Ø18 - SCELL-IT - EX-93201118B disponible à l'achat
- Collier en acier zingué blanc pour une fixation durable.
- Idéal pour tubes de cuivre dans les installations de plomberie.
- Compatible avec pattes à vis, chevilles et rosaces.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

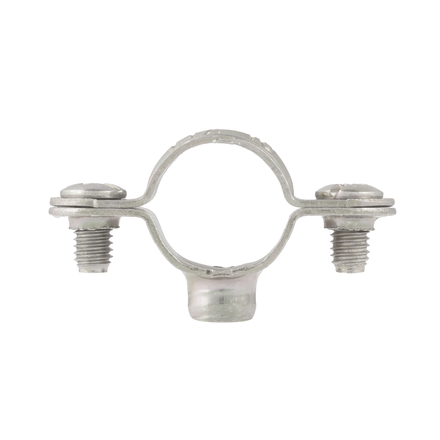

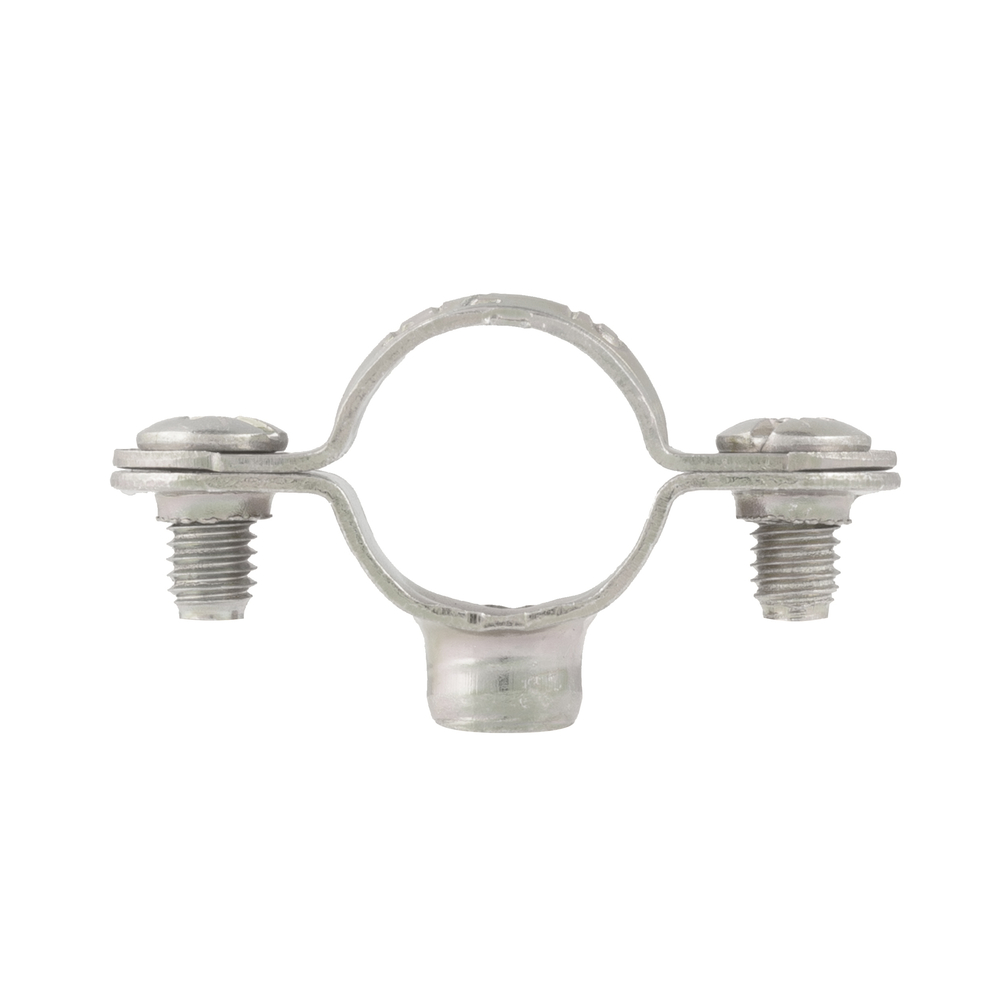

Le collier de plomberie simple standard SCELL-IT Ø18 est spécialement conçu pour la fixation des tubes de cuivre dans les installations de plomberie.
Ce collier est fabriqué en acier zingué blanc avec un revêtement protecteur de 3 à 5 µm, garantissant une excellente résistance à la corrosion.
Son épaisseur varie entre 0,95 et 1,15 mm, et sa largeur se situe entre 12 et 14 mm selon les dimensions précises.
Le modèle Ø18 présente une épaisseur de 0,95 mm, une largeur de 12 mm, une hauteur de 8 mm, ainsi qu’une longueur totale comprise entre 67 mm (L2) et 78 mm (L1).
Le collier fonctionne par serrage grâce à une vis M5x9 mm, assurant une fixation solide et fiable des tubes.
Il est destiné à être fixé directement dans le mur à l’aide de pattes à vis à collerette M7x150, ainsi que de chevilles, rosaces et rallonges compatibles.
Ce produit existe également en version zinguée bichromatée avec un revêtement de 3 à 5 µm, disponible sur demande.
Une version isophonique équipée d’un élastomère en EPDM noir est proposée pour réduire les vibrations et le bruit, bien que ce modèle standard ne soit pas isophonique.
L’utilisation recommandée est strictement réservée à la fixation durable et stable des tubes de cuivre dans les installations de plomberie.
En résumé, ce collier simple standard SCELL-IT est un élément robuste et fiable.
Il offre une installation facile et une compatibilité avec divers accessoires de fixation.
Il constitue une solution idéale pour les travaux de plomberie nécessitant une fixation sûre des tubes de cuivre dans les murs.
Caractéristiques techniques :
- Matériau : acier zingué blanc 3 à 5 µm, avec une épaisseur variant de 0,95 à 1,15 mm selon la dimension.
- Largeur : entre 12 mm et 14 mm.
- Vis de serrage M5x9 mm.
- Existe également en version zingué bichromaté 3 à 5 µm, disponible sur demande.
- Une version isophonique avec élastomère en EPDM noir est disponible pour une meilleure isolation phonique.
Dimensions spécifiques pour le modèle Ø18 (référence CD18 / CSI14) :
- Diamètre nominal : 18 mm.
- Largeur (B) : 12 mm.
- Épaisseur (T) : 0,95 mm.
- Hauteur (H) : 8,25 mm.
- Longueur totale (L) : 43 mm.
- Distance entre points de fixation (L1) : 32 mm.
- Autres dimensions : D = 11 mm, C = 9 mm.
Fonctionnement et usage :
Ce collier permet de maintenir solidement les tubes de cuivre en position dans les murs, assurant une fixation fiable et durable. Il est compatible avec des pattes à vis à collerette M7x150, qui facilitent la fixation mécanique sur divers supports.
Avantages produit :
- Traitement anticorrosion par zingage blanc garantissant une bonne résistance à l’oxydation.
- Possibilité de version isophonique pour réduire les bruits de circulation dans les installations.
- Large gamme de dimensions permettant une adaptation précise aux différents diamètres de tubes.
- Facilité de montage grâce aux vis de serrage M5x9 mm et aux pattes à vis adaptées.
Marquage :
Deux types de marquage existent sur les colliers, permettant d’identifier rapidement la version iso ou non iso et le diamètre correspondant.
Ce collier répond aux exigences classiques des installations de plomberie, offrant robustesse, durabilité et adaptabilité.
- matériau : acier zingué blanc avec revêtement 3 à 5 µm
- épaisseur : 0,95 mm
- largeur : 12 mm
- hauteur : 8 mm
- longueur totale : entre 67 mm (L2) et 78 mm (L1)
- vis de serrage : M5x9 mm
- fixation : pattes à vis à collerette M7x150, chevilles, rosaces et rallonges compatibles
- usage : fixation des tubes de cuivre dans les installations de plomberie
- marque : SCELL-IT
- référence fournisseur : EX-93201118B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et le traitement de surface du collier de plomberie simple standard Ø18 SCELL-IT ?
Le collier est en acier zingué blanc avec une couche de zinc de 3 à 5 µm. Une version zinguée bichromatée est disponible sur demande. L’épaisseur varie entre 0,95 et 1,15 mm selon la dimension, avec une largeur de 12 mm pour le modèle Ø18.
Comment ce collier assure-t-il la fixation des tubes de cuivre dans les installations de plomberie ?
Il est conçu pour la fixation des tubes de cuivre dans les murs, à utiliser impérativement avec des pattes à vis à collerette M7x150. Le serrage se fait via des vis M5x9 mm intégrées au collier.
Quelles sont les différences entre la version standard et la version isophonique de ce collier ?
La version isophonique intègre un élastomère en EPDM noir qui permet de réduire les vibrations et les bruits, contrairement à la version standard qui ne possède pas cet élément.
Comment identifier rapidement la version et le diamètre du collier sur le produit ?
Deux types de marquages existent sur les colliers. Selon le type de marquage, on peut distinguer la version isophonique ou standard ainsi que le diamètre exact du collier, facilitant ainsi le repérage sur chantier.
Quelles sont les dimensions précises du collier simple standard pour un diamètre de 18 mm ?
Pour le modèle Ø18, le collier a une épaisseur de 0,95 mm, une largeur de 12 mm, une hauteur de 8 mm, et une longueur totale de 78 mm. Ces dimensions sont confirmées par les tableaux techniques fournis dans la fiche produit (pages 1 et 2).
