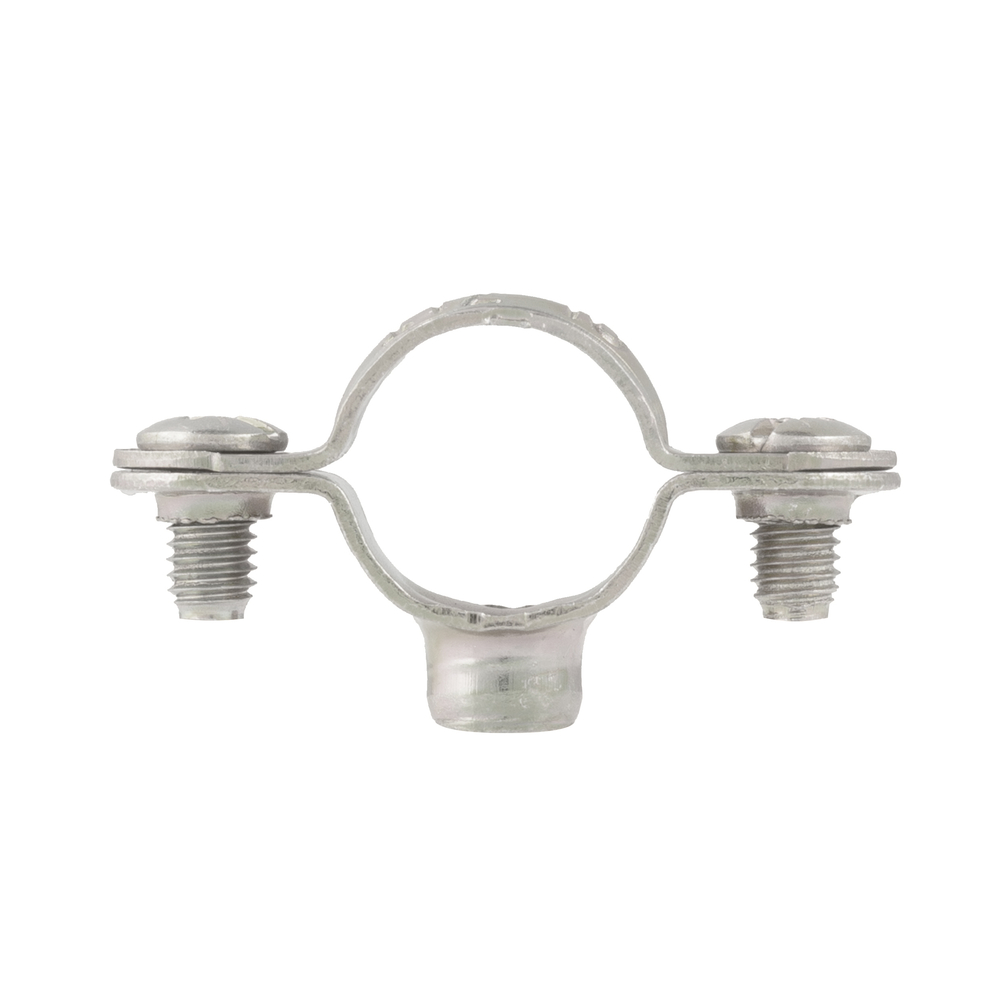

collier de plomberie simple standard - Ø20 - SCELL-IT - EX-93201120B
Référence : S344EX93201120B
Découvrez collier de plomberie simple standard - Ø20 - SCELL-IT - EX-93201120B disponible à l'achat
- Fixation solide pour tubes de cuivre dans le mur
- Fabriqué en acier zingué blanc, durable et résistant
- Compatible avec pattes à vis M7x150 et autres accessoires
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le collier de plomberie simple standard SCELL-IT - Ø20 est un dispositif de fixation spécialement conçu pour les tubes de cuivre dans les installations de plomberie.
Ce collier est fabriqué en acier zingué blanc avec un traitement de 3 à 5 µm, garantissant une excellente résistance à la corrosion et une durabilité optimale.
Son épaisseur varie entre 0,95 et 1,15 mm selon les dimensions, tandis que sa largeur se situe entre 12 mm et 14 mm.
La fixation se réalise avec des pattes à vis à collerette M7x150, accompagnées de chevilles, rosaces et rallonges adaptées.
Le collier est équipé d’une vis de serrage M5x9 mm assurant un maintien solide et sécurisé des tubes.
Une version isophonique existe également, intégrant un élastomère en EPDM noir pour une isolation phonique supplémentaire.
Pour le modèle simple de diamètre nominal 20 mm (référence CD20 ou CSI16 pour la version isophonique), les dimensions sont précises :
- un diamètre nominal de 20 mm
- une largeur de 12 mm
- une épaisseur de 0,95 mm
- une longueur totale d’environ 45 mm
- une hauteur de 9,25 mm
Ce collier assure une fixation solide des tubes de cuivre dans le mur, garantissant ainsi une installation stable et durable.
Il est compatible avec les accessoires standard de la gamme SCELL-IT, facilitant son intégration dans les systèmes de plomberie existants.
Le traitement zingué blanc protège efficacement contre l’oxydation, prolongeant la durée de vie des installations.
Une version bichromatée avec un traitement de 3 à 5 µm est disponible sur demande pour répondre à des exigences spécifiques.
En résumé, ce collier de plomberie simple standard est un élément fiable et robuste, doté de caractéristiques techniques détaillées et d’une compatibilité assurée avec les pattes à vis M7x150 et autres composants associés.
Ce collier fonctionne avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges pour assurer une fixation solide et sécurisée des tubes dans le mur. La vis de serrage est de type M5x9 mm.
Le collier est conçu pour une utilisation simple, avec une fixation précise et durable. Il existe également en version zinguée bichromatée (3 à 5 µm) disponible sur demande, ainsi qu'en version isophonique avec un élastomère en EPDM noir pour une meilleure isolation phonique.
Pour le modèle Ø20, les dimensions principales sont les suivantes :
- Diamètre intérieur (ØA) : 20 mm
- Largeur (B) : 12 mm
- Épaisseur (T1 et T2) : 0,95 mm
- Hauteur (H) : 9 mm
- Longueur totale (L) : 45 mm
- Longueur entre points de fixation (L1) : 34 mm
Ce collier assure une fixation fiable des tubes de cuivre tout en facilitant le montage grâce à des instructions claires recommandant l’utilisation des pattes à vis à collerette M7x150. Il est adapté aux installations de plomberie nécessitant une fixation robuste et durable dans les murs.
Les colliers SCELL-IT répondent aux normes de qualité en vigueur, offrant une solution technique efficace pour le maintien des tubes dans les systèmes de plomberie.
- matériau : acier zingué blanc 3 à 5 µm
- épaisseur : 0,95 mm
- largeur : 12 mm
- diamètre nominal : 20 mm
- longueur totale : environ 45 mm
- hauteur : 9,25 mm
- vis de serrage : M5x9 mm
- compatibilité : pattes à vis à collerette M7x150
- référence fournisseur : EX-93201120B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les dimensions principales du collier de plomberie simple standard Ø20 SCELL-IT ?
Ce collier est fabriqué en acier zingué blanc avec un revêtement de 3 à 5 µm. Son épaisseur varie entre 0,95 et 1,15 mm selon les dimensions, avec une largeur de 12 mm. Pour le modèle Ø20, la hauteur est de 9 mm et la longueur totale de 45 mm environ, conformément aux tableaux techniques fournis.
Comment ce collier assure-t-il la fixation des tubes de cuivre dans les murs ?
Le collier est utilisé avec des pattes à vis à collerette M7x150 et se fixe par serrage à l’aide de vis M5x9 mm. Cette configuration garantit une fixation solide et stable des tubes de cuivre dans les murs, adaptée aux installations de plomberie.
Quelles sont les options disponibles pour réduire les nuisances sonores lors de l’utilisation de ce collier ?
Une version isophonique est disponible, intégrant un élastomère en EPDM noir qui permet de réduire les vibrations et bruits. Cette version est identifiable par un marquage spécifique sur le collier.
Comment identifier les différentes versions et diamètres des colliers SCELL-IT ?
Deux types de marquages existent sur les colliers : un marquage indiquant le diamètre et la version (standard ou isophonique), et une version sans marquage. Ces marquages facilitent le repérage rapide des modèles et de leurs compatibilités.
Quels critères techniques sont essentiels pour choisir ce type de collier de plomberie ?
Il est important de vérifier le diamètre intérieur adapté au tube, l’épaisseur et la largeur du collier pour assurer une fixation robuste, ainsi que la compatibilité avec les pattes à vis M7x150. Le choix entre version standard et isophonique dépendra des exigences en matière de réduction sonore.
