collier de plomberie simple standard - Ø22 - SCELL-IT - EX-93201122B
Référence : S344EX93201122B
Découvrez collier de plomberie simple standard - Ø22 - SCELL-IT - EX-93201122B disponible à l'achat
- Collier simple en acier zingué blanc pour tubes de cuivre
- Idéal pour la fixation dans le mur lors d'installations de plomberie
- Compatibilité avec pattes à vis M7x150 et divers accessoires
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

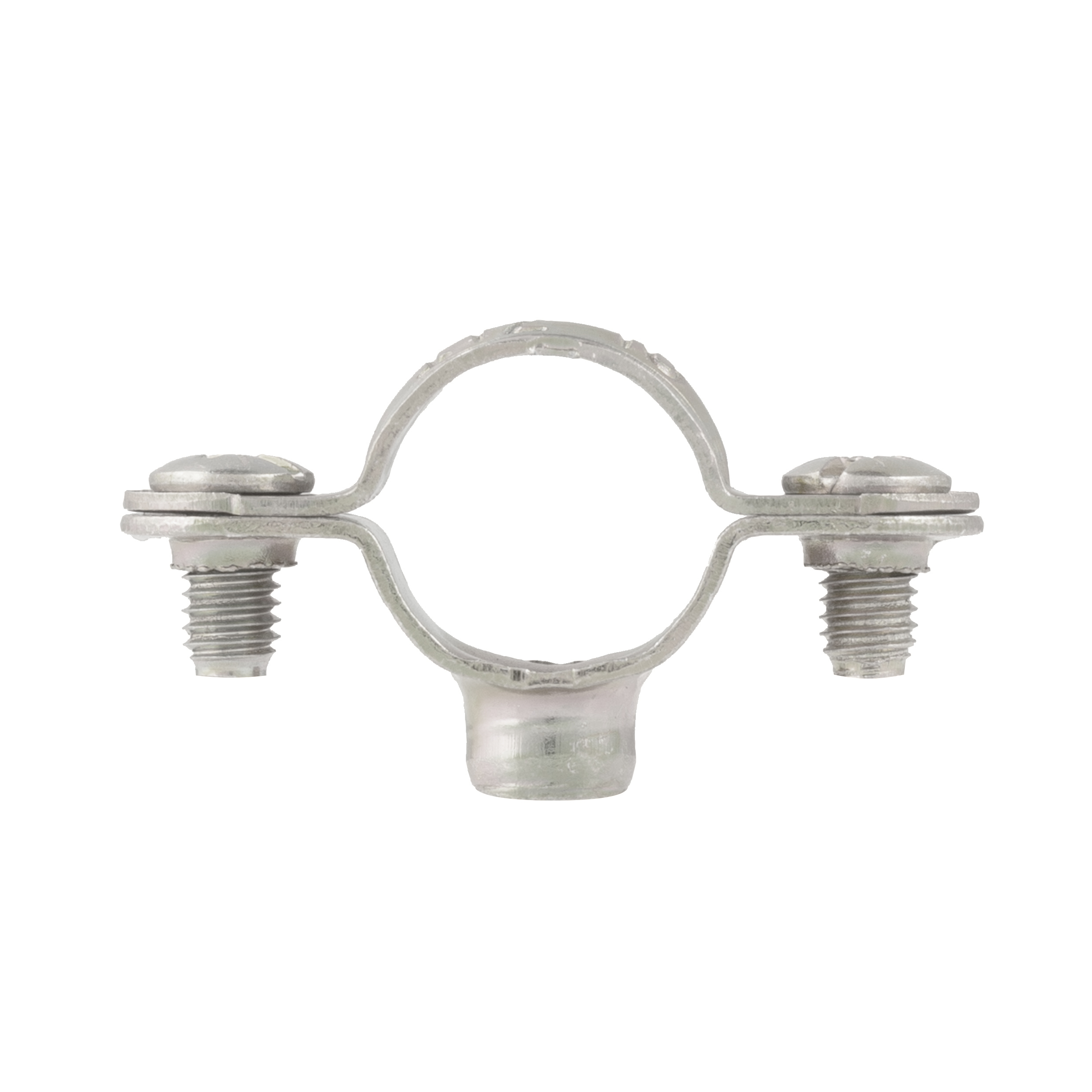

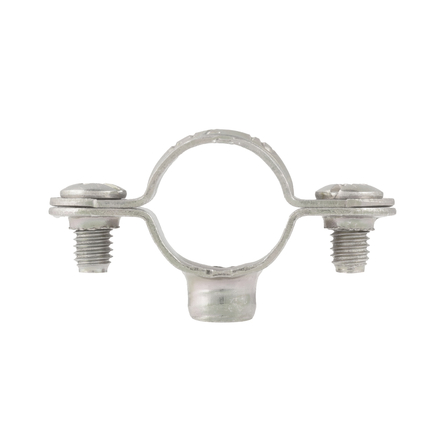

Le collier de plomberie simple standard Ø22 de la marque SCELL-IT est conçu pour la fixation des tubes de cuivre dans les murs, particulièrement adapté aux installations de plomberie.
Ce collier est fabriqué en acier zingué blanc avec un revêtement de 3 à 5 µm, assurant une excellente résistance à la corrosion.
Son épaisseur varie entre 0,95 et 1,15 mm selon les dimensions, avec une largeur comprise entre 12 mm et 14 mm.
La version standard est équipée d’une vis de serrage M5x9 mm, facilitant un maintien sûr.
Il est compatible avec des pattes à vis à collerette M7x150 ainsi qu’avec des chevilles, rosaces et rallonges, ce qui simplifie son installation.
Le collier de diamètre 22 mm, référencé CD22 ou CDI18 selon la version, présente une largeur intérieure de 40 mm, une longueur totale de 78 mm et une hauteur de 10 mm.
Les dimensions précises sont une largeur de 12 mm, une épaisseur de 0,95 mm et une longueur utile L1 de 89 mm.
Ce produit assure une fixation solide et durable des tubes de cuivre, garantissant la stabilité et la sécurité des installations de plomberie.
Son acier zingué blanc offre une protection efficace contre l’oxydation, prolongeant ainsi la durée de vie du collier.
L’utilisation recommandée cible la fixation des tubes dans les murs, en association avec les accessoires adaptés pour un montage sûr et efficace.
En résumé, ce collier de plomberie simple standard est un élément fiable et robuste, conçu pour répondre aux exigences des installations de tubes cuivre.
Il allie facilité de montage et performances techniques éprouvées, ce qui en fait un choix optimal pour les professionnels du secteur.
Caractéristiques techniques :
- Matière : acier zingué blanc 3 à 5 µm, avec une épaisseur comprise entre 0,95 et 1,15 mm selon les dimensions.
- Largeur du collier : 12 mm à 14 mm.
- Vis de serrage : M5 x 9 mm.
- Le collier Ø22 correspond à la référence CD22 ou CDI18 dans la gamme.
- Dimensions spécifiques pour le collier Ø22 : diamètre intérieur (ØA) 22 mm, largeur (B) 12 mm, hauteur (H) 10 mm, longueur totale (L) 78 mm, longueur entre axes (L1) 89 mm, épaisseur (T1 et T2) 0,95 mm.
Fonctionnement et usage :
Ce collier permet de fixer solidement les tubes de cuivre dans les murs, assurant une installation stable et durable. Il est utilisé en plomberie pour maintenir les conduits en place tout en facilitant leur montage grâce à la compatibilité avec les accessoires de fixation adaptés.
Versions disponibles :
Le collier existe également en version zinguée bichromatée 3 à 5 µm (disponible sur demande) et en version isophonique avec un élastomère en EPDM noir pour réduire les vibrations et bruits.
Instructions de montage :
Le collier doit être utilisé avec des pattes à vis à collerette M7x150 pour une fixation optimale.
Avantages produit :
- Résistance à la corrosion grâce au traitement zingué.
- Adaptabilité à différentes dimensions de tubes avec une gamme étendue.
- Possibilité de version isophonique pour un confort acoustique accru.
Le produit est conforme aux normes en vigueur pour les colliers de plomberie et bénéficie d’un marquage spécifique permettant d’identifier facilement la version et la dimension.
- matériau : acier zingué blanc avec revêtement 3 à 5 µm
- épaisseur : 0,95 à 1,15 mm selon dimension
- largeur : 12 mm à 14 mm selon dimension
- vis de serrage : M5 x 9 mm
- compatibilité : pattes à vis à collerette M7 x 150, chevilles, rosaces et rallonges
- diamètre : 22 mm
- largeur intérieure : 40 mm
- longueur totale : 78 mm
- longueur utile (L1) : 89 mm
- hauteur : 10 mm
- épaisseur du collier pour Ø22 : 0,95 mm
- largeur du collier pour Ø22 : 12 mm
- usage : fixation des tubes de cuivre dans les murs
- référence fournisseur : EX-93201122B
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour ce collier de plomberie ?
Le collier est fabriqué en acier zingué blanc avec un revêtement de 3 à 5 µm garantissant une protection contre la corrosion. Une version zinguée bichromatée est également disponible sur demande. La version isophonique intègre un élastomère en EPDM noir pour l’amortissement acoustique.
Quelles sont les dimensions et caractéristiques techniques principales de ce collier ?
Le collier simple a une épaisseur comprise entre 0,95 et 1,15 mm selon le diamètre, une largeur variant de 12 à 14 mm, et est équipé de vis de serrage M5x9 mm. Le diamètre nominal peut aller de 8 mm à 63 mm selon les modèles, avec des dimensions précises détaillées dans les tableaux techniques fournis.
Comment ce collier doit-il être fixé pour assurer une installation sécurisée ?
Il doit impérativement être utilisé avec des pattes à vis à collerette M7x150, ainsi que des chevilles, rosaces et rallonges adaptées. Cette fixation garantit la stabilité et la durabilité de l’installation des tubes cuivre dans les murs.
Quels sont les types de marquage présents sur ces colliers et à quoi servent-ils ?
Deux types de marquage existent : un marquage indiquant les diamètres pour les versions isophonique et standard, et une absence de marquage sur certains modèles. Ces repères facilitent l’identification rapide du type et du diamètre du collier.
Quels critères techniques permettent de choisir entre la version standard et la version isophonique ?
La version standard est un collier simple en acier zingué, tandis que la version isophonique intègre un élastomère en EPDM noir pour réduire les vibrations et bruits. Le choix dépend donc du besoin d’isolation acoustique dans l’installation.
