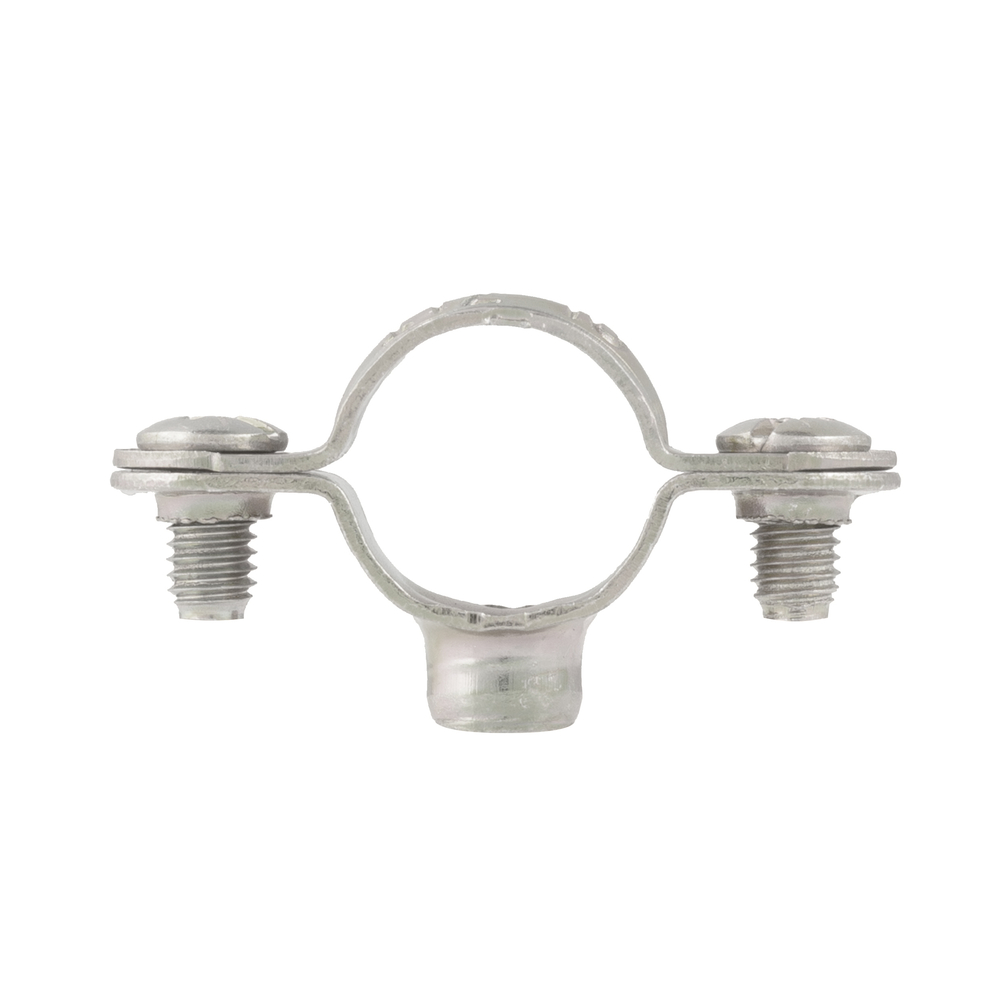

collier de plomberie simple standard - Ø25 - SCELL-IT - EX-93201125B

Collier simple en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Collier de plomberie simple standard en acier zingué blanc avec une couche de zinc de 3 à 5 µm, conçu pour la fixation des tubes de cuivre dans le mur, notamment pour les installations de plomberie. Ce collier est à utiliser avec des pattes à vis à collerette M7x150, des chevilles, des rosaces et des rallonges.

Caractéristiques techniques :
- Matériau : acier zingué blanc 3 à 5 µm, avec une version zinguée bichromatée 3 à 5 µm disponible sur demande.
- Épaisseur : entre 0,95 mm et 1,15 mm selon les dimensions.
- Largeur : de 12 mm à 14 mm selon les dimensions.
- Vis de serrage : M5x9 mm.
- Version isophonique disponible avec élastomère en EPDM noir pour réduction des vibrations et du bruit.

Fonctionnement et usage :
- Fixation solide des tubes de cuivre dans les murs.
- À utiliser impérativement avec des pattes à vis à collerette M7x150 pour assurer une fixation correcte.
- Convient pour les tubes de plomberie standard, notamment pour les diamètres autour de 25 mm (Ø25).

Dimensions et tolérances (extrait pour Ø25) :
- Diamètre intérieur (ØA) : 25 mm
- Largeur (B) : 12 mm
- Hauteur (H) : 11 mm
- Longueur totale (L) : 51,5 mm
- Longueur entre trous (L1) : 40,5 mm
- Épaisseur (T) : 0,95 mm

Normes et marquages :
- Deux types de marquages possibles sur les colliers, indiquant le diamètre pour les versions isophonique et non isophonique.
- Marquage clair pour faciliter l’identification du modèle.

Avantages produit :
- Acier zingué pour une bonne résistance à la corrosion.
- Version isophonique avec élastomère EPDM pour atténuer les vibrations.
- Large gamme de dimensions pour s’adapter à différents diamètres de tubes.
- Facilité de montage grâce à l’utilisation de vis M5 et pattes à vis M7x150.

Instructions de montage :
- À utiliser avec des pattes à vis à collerette M7x150.
- Fixation simple des tubes dans les murs, avec possibilité d’ajouter des chevilles, rosaces et rallonges selon les besoins.

Conditionnement, stockage et conservation :
- Non spécifiés dans la fiche, mais le produit doit être stocké dans un environnement sec pour éviter toute corrosion avant installation.

Exemple d’application illustré sur la fiche : fixation de tubes en cuivre avec collier simple fixé au mur.

Cette fiche technique détaille également les dimensions précises pour les différentes tailles de colliers simples et doubles, ainsi que les versions standard et isophoniques, avec schémas techniques pour faciliter la sélection et l’installation.

Toutes ces informations sont issues de la fiche technique Scell-it® CS-CD-CSI-CDI, version V3 du 06/10/2016.
