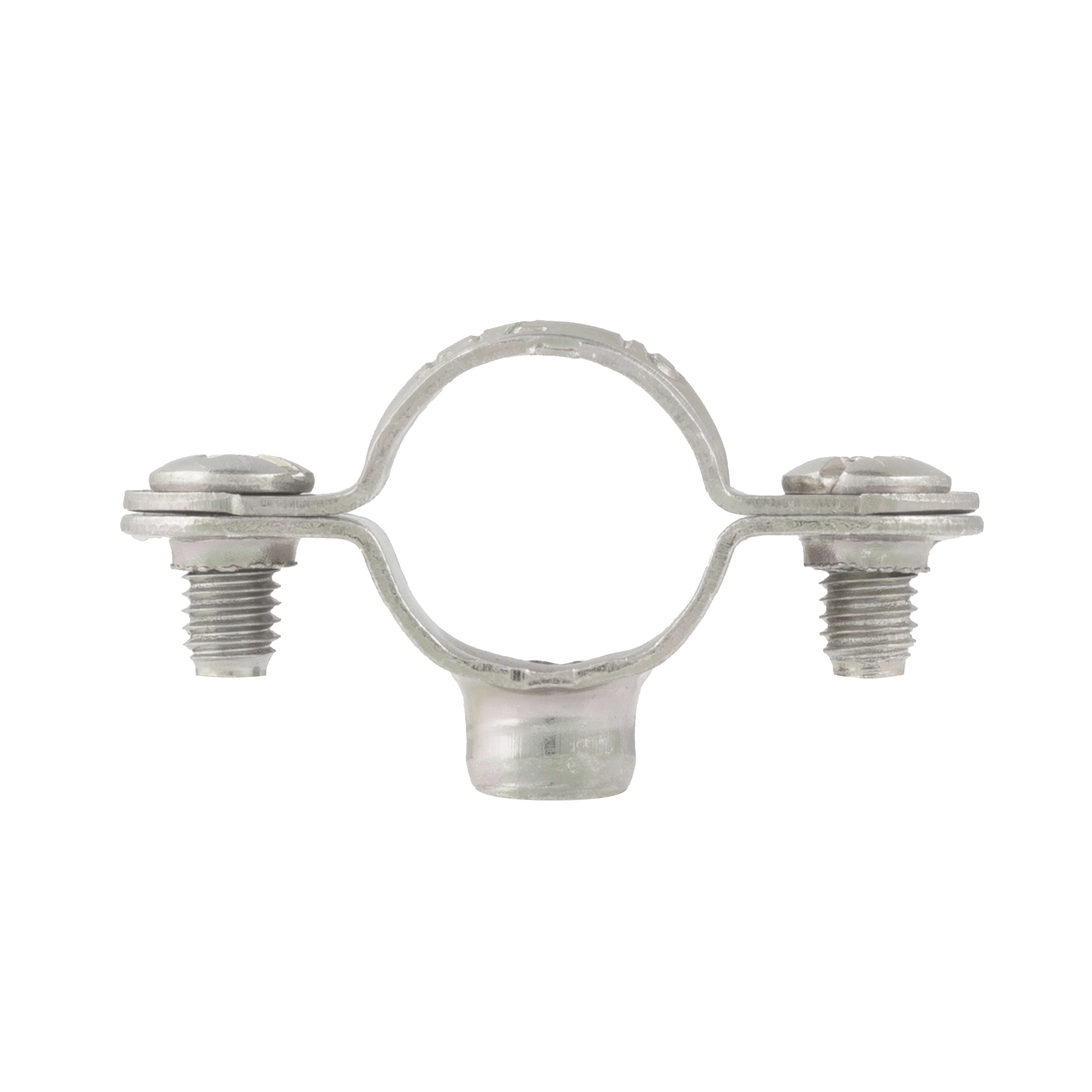

collier de plomberie simple standard - Ø28 - SCELL-IT - EX-93201128B

Collier simple en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Collier de plomberie simple standard en acier zingué blanc avec un revêtement de 3 à 5 µm, destiné à la fixation des tubes de cuivre dans le mur pour les installations de plomberie. Ce collier est conçu pour être utilisé avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Caractéristiques techniques :
- Matière : acier zingué blanc, épaisseur variant de 0,95 à 1,15 mm selon la dimension.
- Largeur : de 12 mm à 14 mm selon le modèle.
- Vis de serrage : M5x9 mm.
- Existe également en version zingué bichromaté 3 à 5 µm (disponible sur demande).
- Élastomère en EPDM noir pour la version isophonique.

Fonctionnement et usage :
- Fixation des tubes de cuivre dans les installations de plomberie.
- À utiliser impérativement avec des pattes à vis à collerette M7x150.

Dimensions et performances (extrait pour Ø28) :
- Diamètre nominal (ØA) : 28 mm.
- Largeur (B) : 12 mm.
- Épaisseur (T1 et T2) : 0,95 mm et 1,15 mm.
- Hauteur (H) : 13 mm.
- Longueur totale (L) : 46 mm.
- Longueur entre points de fixation (L1) : 89 mm.
- Détail des dimensions supplémentaires disponibles dans les tableaux techniques.

Marquage :
- Deux types de marquage possibles sur les colliers, permettant d’identifier la version isophonique ou non isophonique et le diamètre correspondant.

Avantages produit :
- Résistance à la corrosion grâce au traitement zingué.
- Version isophonique avec élastomère EPDM pour réduction des vibrations et bruits.
- Facilité de montage avec vis M5 et pattes à vis M7x150 adaptées.

Conditionnement, stockage et conservation :
- Aucune mention spécifique dans la fiche technique, mais comme produit métallique zingué, il est recommandé de stocker dans un endroit sec pour éviter toute corrosion prématurée.

Normes et certifications :
- Non spécifiées dans la fiche technique fournie.

Recommandations d’utilisation :
- Utiliser exclusivement avec les accessoires recommandés (pattes à vis à collerette M7x150).
- Vérifier le type de marquage pour s’assurer de la compatibilité avec le diamètre du tube à fixer.

Exemple d’application :
- Fixation visible de tubes cuivre sur mur, illustré dans la fiche technique.

Cette fiche technique regroupe également des tableaux détaillant les dimensions pour une large gamme de colliers simples et doubles, avec des spécifications précises pour chaque diamètre, permettant un choix adapté selon les besoins d’installation.

Le collier de plomberie simple standard Ø28 SCELL-IT EX-93201128B est ainsi un élément fiable et robuste pour les installations de plomberie, offrant une bonne résistance mécanique et une facilité de montage.
