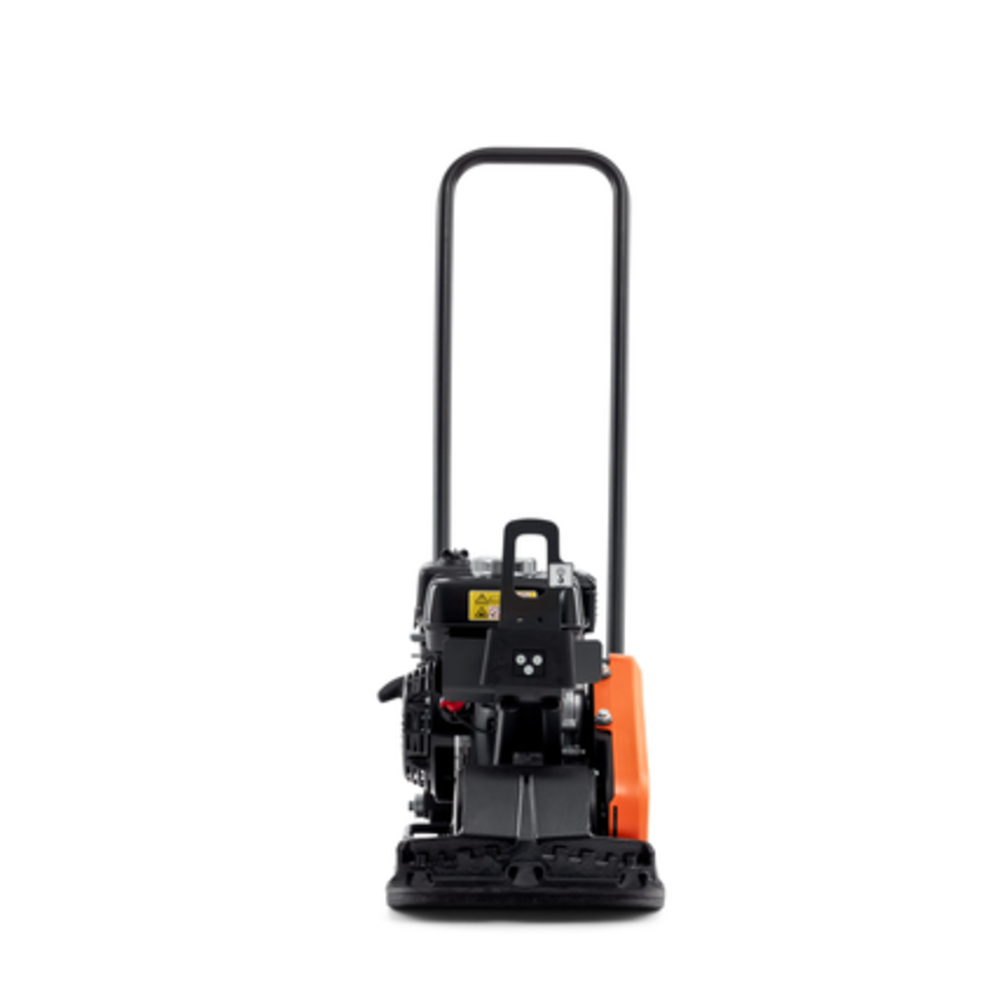

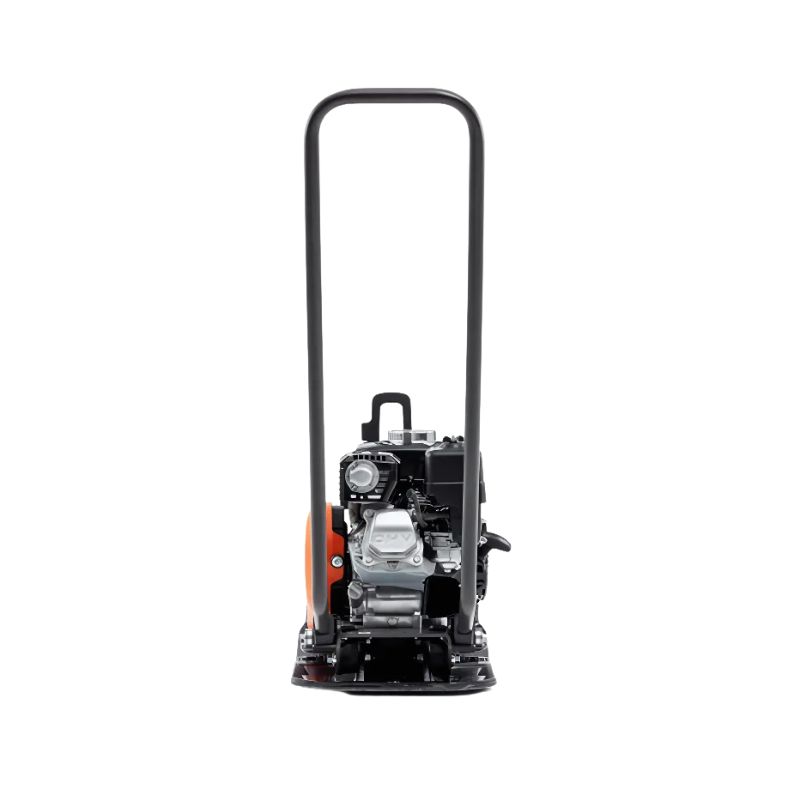

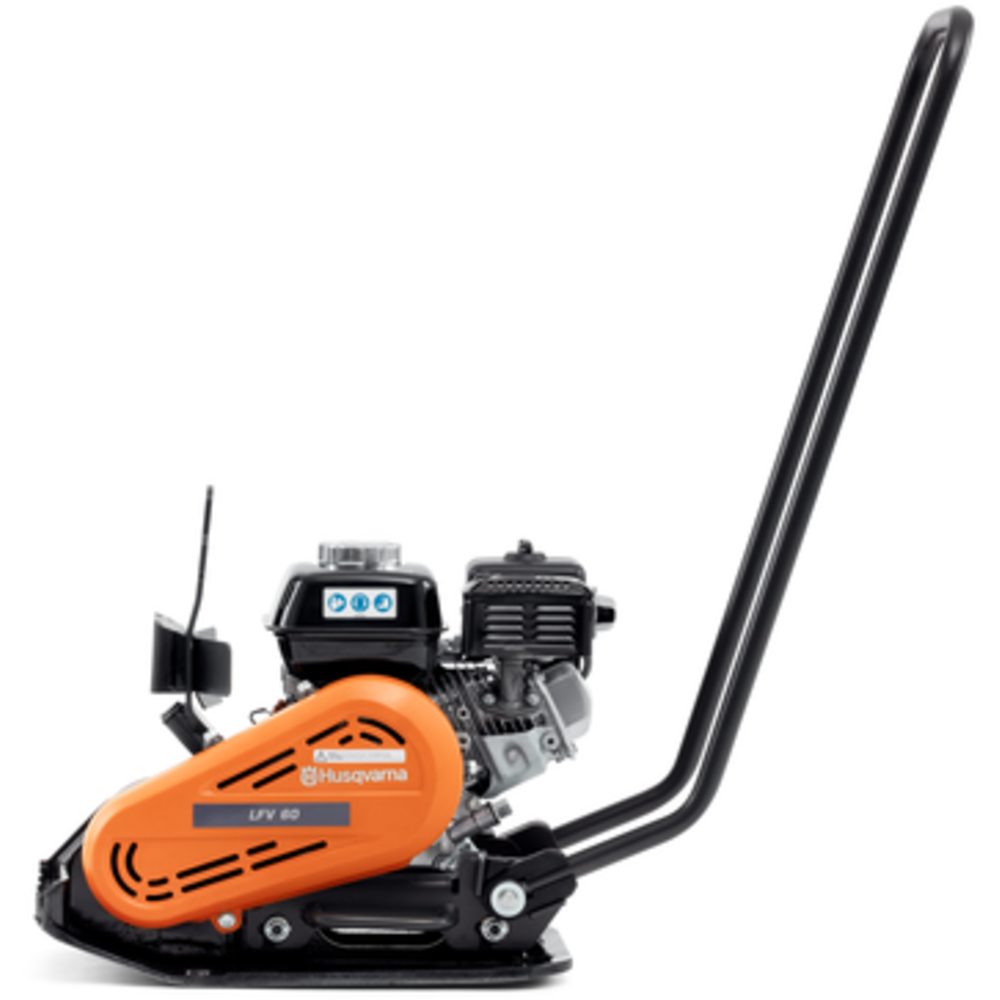

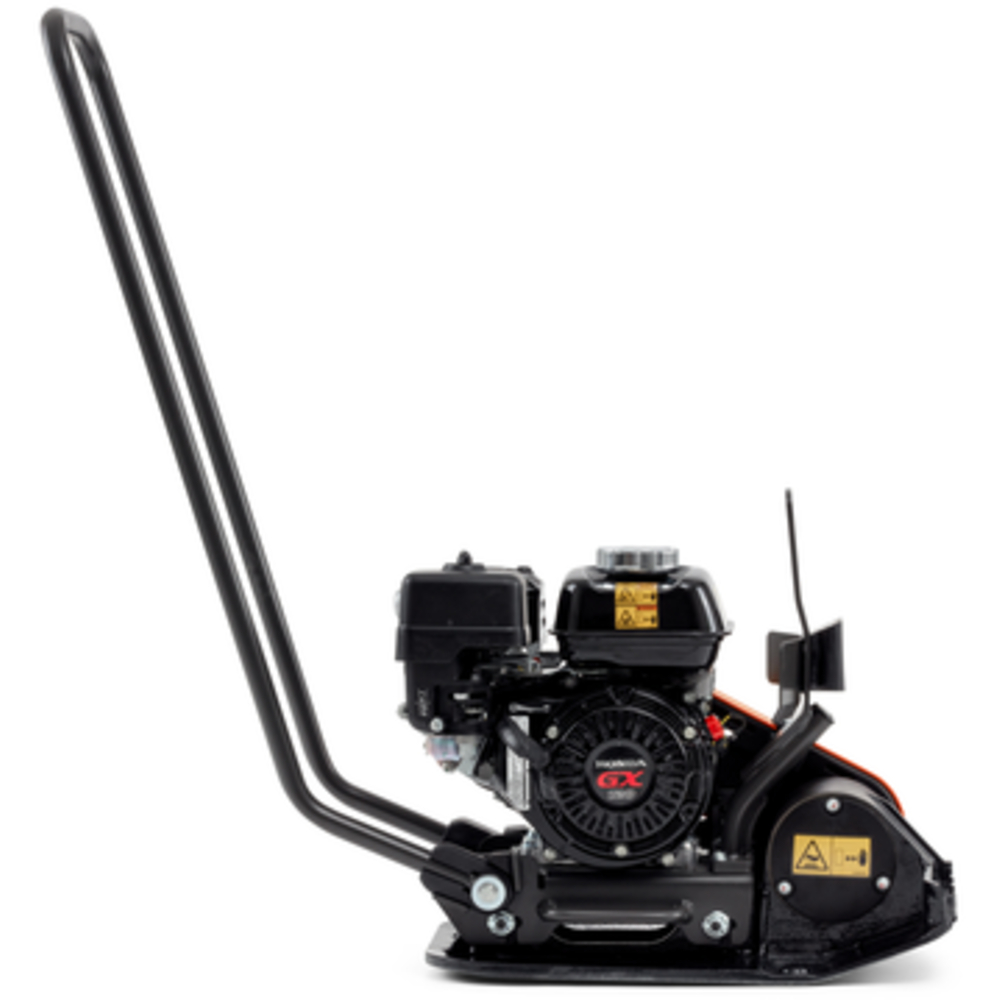

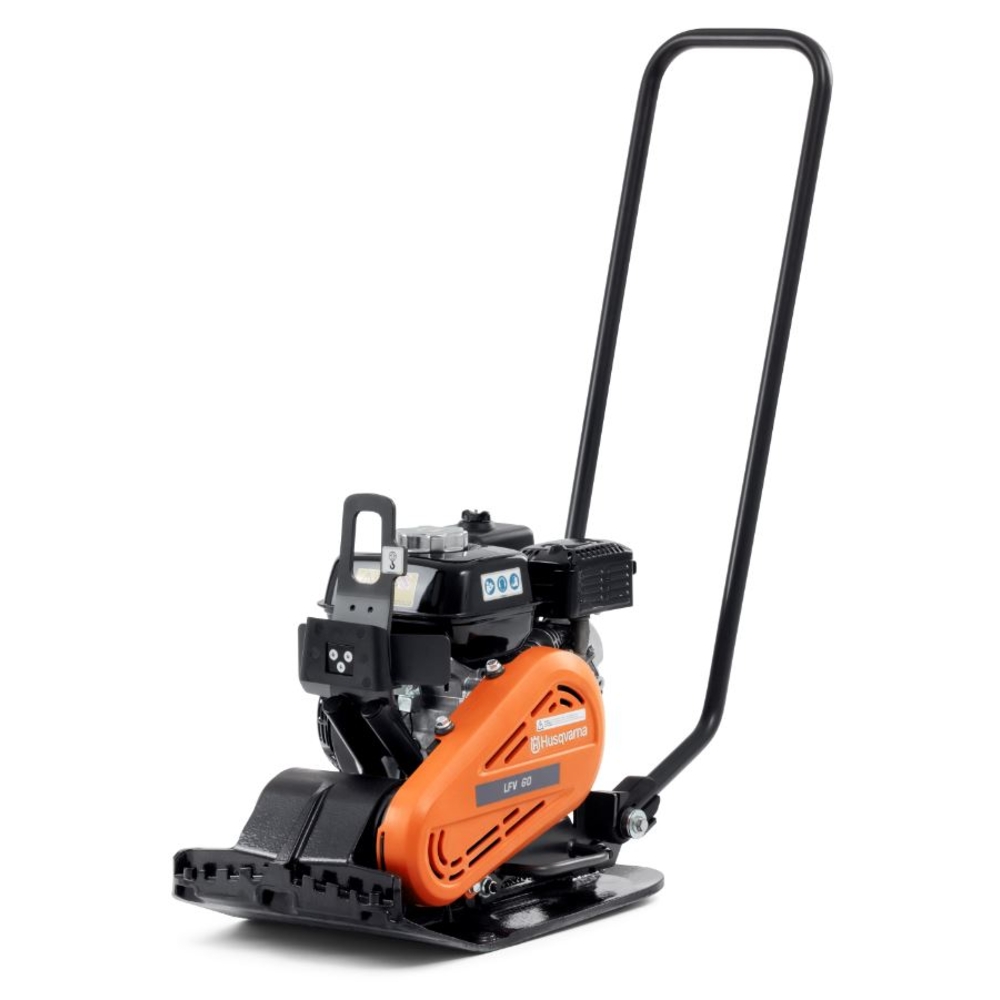

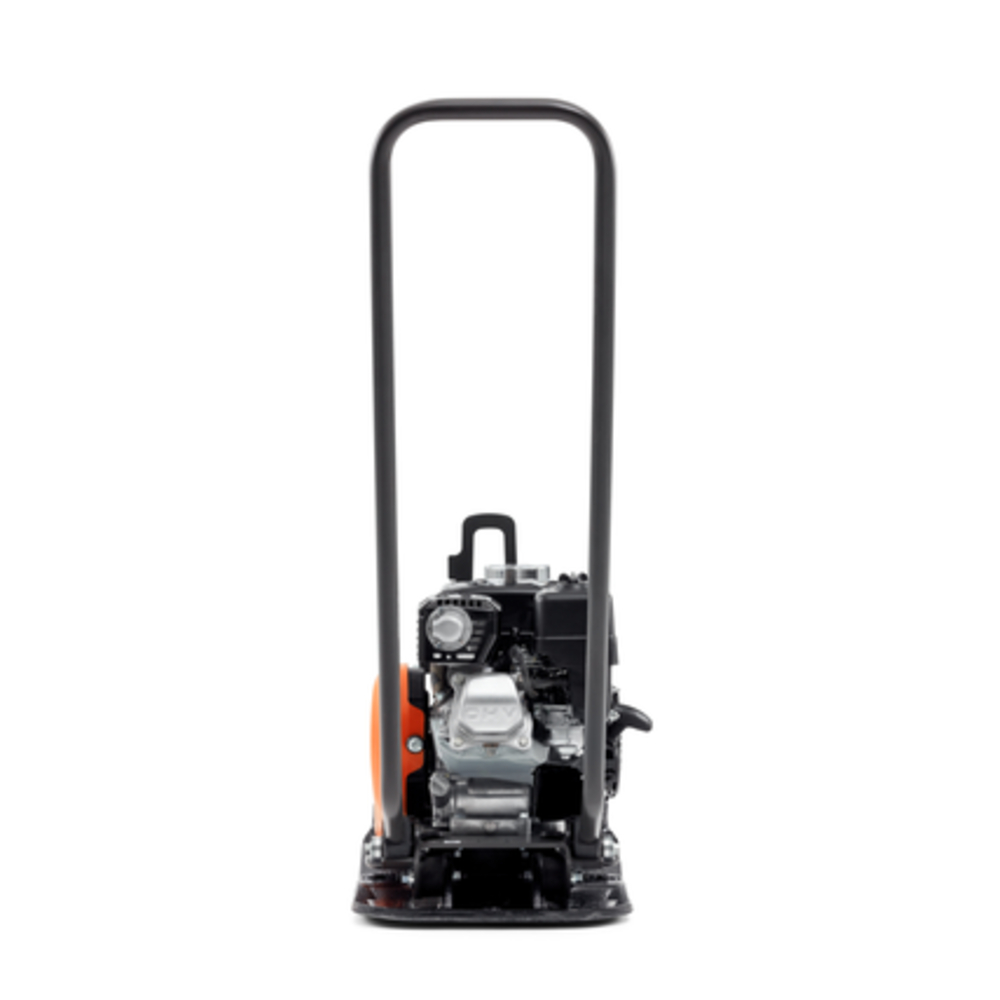

Compacteur à plaque LFV 60 HUSQVARNA - 970 71 93-02
Référence : HUS 970719302
Découvrez Compacteur à plaque LFV 60 HUSQVARNA - 970 71 93-02 disponible à l'achat
- Compacteur thermique puissant et maniable
- Convient aux sols granulaires et pulvérulents
- Design robuste pour une longue durée de vie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
La plaque vibrante thermique Husqvarna LFV 60 – référence 970 71 93‑02 est un compacteur professionnel conçu pour offrir des performances de compactage élevées sur des sols granulaires et pulvérulents. Grâce à son ensemble bien équilibré entre puissance, légèreté et efficacité, elle est parfaitement adaptée aux chantiers de terrassement, d’aménagement paysager, de petite voirie ou d’assainissement, où la rapidité et l’homogénéité du compactage sont essentielles.
Équipée d’un moteur essence fiable Honda GX120, cette plaque vibrante fournit une force centrifuge d’environ 10,4 kN, assurant un compactage efficace des couches superficielles sans nécessiter une machine encombrante. Le format compact de la plaque (350 mm de largeur) permet une maniabilité optimale même dans les espaces étroits, tout en produisant une vitesse de travail d’environ 22 m/min, idéale pour les interventions rapides entre deux travaux ou pour les surfaces moyennes.
Le design robuste du LFV 60 garantit une longévité accrue même dans des environnements exigeants, tandis que sa construction simple facilite l’entretien et la maintenance. Capable de protéger les pavés et les zones finies lorsqu’il est utilisé avec des accessoires adéquats, ce compacteur constitue une solution polyvalente pour les professionnels du bâtiment, des travaux publics et du paysage cherchant à optimiser leurs opérations de compactage avec un outil fiable, robuste et performant
- Alimentation : Essence
- Moteur : Honda GX120
- Puissance moteur : ≈ 2,4 kW (3,2 ch)
- Source d’alimentation : Essence
- Largeur de la plaque : 350 mm
- Force centrifuge : 10,4 kN
- Vitesse de travail : ≈ 22 m/min
- Poids en ordre de marche : ≈ 64,9 kg
- Fréquence de vibration : ≈ 95 Hz
- Type de démarrage : Lanceur manuel (corde)
- Niveau de puissance sonore garanti (LWA) : ≈ 100 dB(A)
- Niveau de pression sonore à l’oreille de l’opérateur : ≈ 87 dB(A)
- Niveau de vibrations poignée gauche : ≈ 6 m/s²
- Niveau de vibrations poignée droite : ≈ 6 m/s²
- Réservoir de carburant : ≈ 2 litres
- Refroidissement moteur : Air
- Dimens. L x l x H : ≈ 992 mm x 350 mm x 961 mm
- Applications : Compactage de sol pulvérulent / granulaires / petites surfaces
Le principe d’utilisation consiste à pousser le compacteur vers l’avant en maintenant la commande des gaz à pleine puissance. Il est important de ne pas pousser la machine vers le bas pour éviter un compactage insatisfaisant. Pour changer de direction, il faut tourner la machine sur place en relevant la poignée à 90° pour réduire le rayon de braquage, notamment dans les espaces restreints ou sur un sol irrégulier.
Le compacteur est destiné à la compaction de couches fines à moyennement épaisses de sols granulaires. Il est utilisé principalement pour les réparations et l’entretien de voies d’accès, chemins et parkings. Avec un kit optionnel, il peut aussi être employé pour la pose de pavés. Il ne doit pas être utilisé pour d’autres tâches.
L’utilisation doit se faire sur des pentes ne dépassant pas 20°, en montant et descendant la pente, jamais en travers. Lors de l’utilisation près des bords, il faut veiller à ce qu’au moins deux tiers de la machine reposent sur une surface stable.
En cas de dysfonctionnement, comme des vibrations anormales, il faut arrêter immédiatement la machine et ne pas reprendre l’utilisation avant d’avoir identifié et corrigé la cause.
Le résultat attendu est un compactage homogène et efficace des couches superficielles de sol, adapté aux travaux de terrassement, aménagement paysager, voirie légère et assainissement. Le compacteur peut également protéger les pavés et zones finies lorsqu’il est utilisé avec des accessoires adaptés.
Enfin, des actions régulières de maintenance sont nécessaires avant chaque utilisation pour vérifier les niveaux d’huile et carburant, l’état des commandes, des amortisseurs de vibrations, et la propreté du produit. Le démarrage, l’arrêt et l’entretien doivent suivre les étapes précisées dans le manuel d’utilisation.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les conditions d’utilisation recommandées pour ce compacteur à plaque LFV 60 ?
Ce compacteur est conçu pour le compactage de couches fines à moyennement épaisses de sols granulaires et pulvérulents. Il est adapté aux travaux de réparation et d’entretien de voies d’accès, chemins et parkings, ainsi qu’à la pose de pavés avec un kit optionnel. L’usage est limité à des pentes ne dépassant pas 20° et il est impératif de toujours travailler en montée ou descente, jamais en travers.
Comment démarrer et utiliser efficacement le compacteur LFV 60 ?
Le démarrage s’effectue en ouvrant la valve d’alimentation en carburant, réglant la commande des gaz à environ un tiers, puis en ajustant le starter selon la température moteur. Il faut tirer la corde de démarrage lentement jusqu’à ressentir une résistance, puis rapidement jusqu’au démarrage. Après un ralenti de 2 à 3 minutes, la machine est prête à fonctionner à pleine puissance. Le compacteur se pousse vers l’avant sans exercer de pression vers le bas pour assurer un compactage homogène.
Quels sont les critères techniques essentiels à vérifier pour garantir la sécurité et la performance du compacteur ?
Il est important de vérifier régulièrement l’état des amortisseurs de vibrations, la tension et l’usure de la courroie en V, ainsi que le bon fonctionnement des commandes des gaz et du starter. Le moteur Honda GX120 doit être entretenu selon les préconisations, notamment le niveau d’huile et le filtre à air. L’opérateur doit porter des équipements de protection individuelle adaptés et veiller à ce que la zone de travail soit dégagée et sécurisée.
Quelles sont les limites d’utilisation du compacteur LFV 60 ?
Ce compacteur ne doit pas être utilisé pour des sols autres que granulaires ou pulvérulents, ni pour des couches trop épaisses. Il n’est pas conçu pour un usage intensif sur des pentes supérieures à 20° ni pour une utilisation en travers des pentes. L’emploi sur des surfaces instables ou à proximité des bords doit être réalisé en s’assurant que les deux tiers de la machine reposent sur une surface stable.
Comment le compacteur LFV 60 répond-il aux contraintes de vibrations pour l’opérateur ?
Le produit est équipé d’un système d’amortissement des vibrations aux poignées, réduisant les vibrations transmises à l’opérateur à environ 6 m/s² par poignée. Il est conseillé de ne pas pousser la machine avec force et de maintenir une prise légère pour limiter les risques liés aux vibrations. En cas de vibrations anormales, l’arrêt immédiat de la machine est recommandé pour identifier la cause.
Quelles sont les précautions de sécurité spécifiques liées à l’utilisation du compacteur ?
L’opérateur doit impérativement porter un équipement de protection complet incluant casque, protection auditive, respiratoire, gants, lunettes et chaussures de sécurité. Le compacteur émet un niveau sonore de 100 dB(A) en puissance sonore garantie, et 87 dB(A) au niveau de l’oreille de l’opérateur. La machine produit également des émissions de gaz d’échappement toxiques, il faut donc garantir une ventilation suffisante du lieu de travail.
