Compacteur LG504DE SEM 550 470KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-06
Référence : HUS_967855506
Découvrez Compacteur LG504DE SEM 550 470KG MOTEUR HATZ 9,2KW Class Pq4 HUSQVARNA - 967 85 55-06 disponible à l'achat
- Compacteur robuste avec moteur diesel Hatz
- Indicateur de compactage pour efficacité optimale
- Poignée anti-vibrations pour plus de confort
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

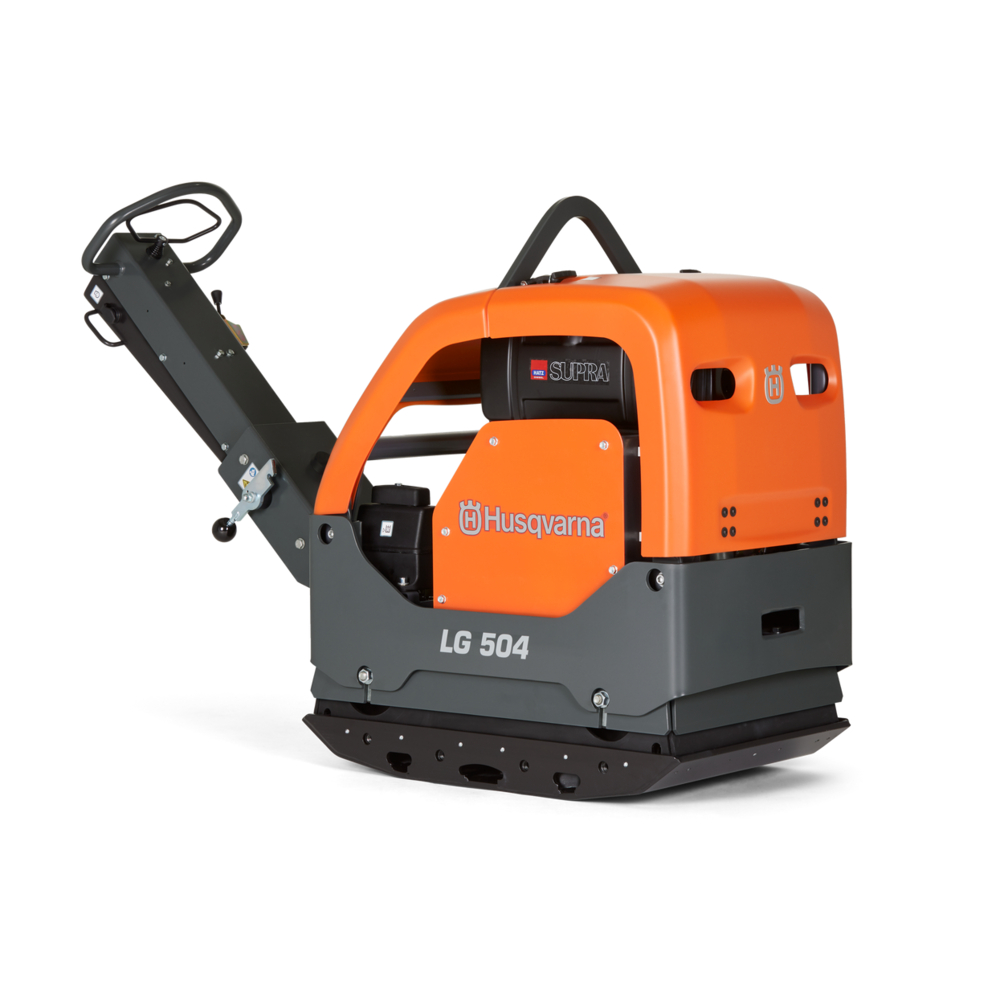

Le LG 504 est un compacteur à plaque réversible robuste, idéal pour un compactage efficace des sols.
Conçu pour compacter des sols pulvérulents en profondeur, le LG 504 est une alternative polyvalente aux rouleaux dans les zones restreintes. Son moteur diesel Hatz 1D81Z assure une performance fiable. L'indicateur de compactage vous avertit lorsque le sol est prêt, optimisant ainsi votre temps et vos ressources. Grâce à sa poignée anti-vibrations et son levier de marche intuitive, la manipulation est confortable, réduisant l'effort requis lors de l'utilisation.
Fabriqué en acier Hardox 400, le compacteur possède des plaques durables, empêchant les pierres de se coincer. Son cadre robuste protège le moteur et facilite le transport avec un anneau de levage. Le poids de 470 kg et la largeur de plaque de 550 mm, associés à une force centrifuge de 65 kN, garantissent une compaction efficace. La machine atteint des vitesses de 30 m/min, tout en maintenant un niveau sonore opposé de 109 dB(A).
Motor/engine model : 1D81Z
"Puissance de sortie (Chiffre avancé par le constructeur du moteur.)" : 9,1 kW
Type de carburant : Diesel
Lanceur : Electrique
Exhaust emissions (CO₂ EU V) : 975 g/kWh
Source d’alimentation : Diesel
Centrifugal force : 65 kN
Vitesses : 30 m/min
Compaction Indicator : Oui
Plate width : 850mm
Largeur maxi : 850mm
Poids : 510 kg
Packaging length : 850mm
Packaging width : 1 200mm
Packaging height : 1 450mm
Article gross weight : 524 000 g
"Niveau de puissance sonore garanti (Lwa)" : 109 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 96 dB(A)
Le démarrage du produit peut se faire manuellement ou par démarrage électrique. En démarrage manuel, il faut tirer le levier de la vanne de décompression sur la position de démarrage, placer la commande d'accélérateur au ralenti, tourner la manivelle jusqu'au démarrage du moteur, laisser tourner au ralenti 2 à 3 minutes puis passer à plein régime. En démarrage électrique, la commande d'accélérateur est placée au ralenti, la clé de contact tournée en position d'allumage puis de démarrage, avec un délai de 5 secondes en cas d'échec, puis laisser tourner au ralenti 2 à 3 minutes avant de passer à plein régime. Pour arrêter, il faut placer le produit sur une surface plane, mettre la commande d'accélérateur au ralenti, laisser tourner 2 à 3 minutes, puis mettre la commande d'accélération en position d'arrêt. En cas de démarrage électrique, tourner la clé en position arrêt et la retirer.
L'indicateur de compactage (optionnel) signale le degré de compactage du sol par des LED de différentes couleurs, indiquant un compactage de 0 à 100 %. Il est conseillé de ne pas utiliser le produit lorsque le témoin LED rouge fixe (90-100 %) est allumé.
Le produit est utilisé principalement pour compacter des sols pulvérulents en profondeur, notamment dans les travaux de réparation et d'entretien des entrées de garage, allées et parkings. Il peut également être utilisé pour le pavage avec un kit optionnel. L'utilisation est réservée à un usage professionnel.
Avant utilisation, il est nécessaire de lire attentivement les instructions de sécurité et d'entretien. Le produit doit être manipulé en tenant la poignée avec les deux mains, la poignée étant réglée en position de fonctionnement en la maintenant et en relâchant le levier de blocage pour l'abaisser.
En cas de fonctionnement non conforme, il est recommandé de bloquer la poignée en position relevée pour éviter tout risque de blessure.
Le produit est déplacé en marche avant ou arrière à l'aide de la commande d'utilisation, et la direction est modifiée en pivotant la machine à l'aide de la poignée. Le compactage est contrôlé via l'indicateur de compactage pour atteindre le résultat attendu.
Enfin, le produit est transporté en le soulevant sur de courtes distances ou placé sur un véhicule pour de plus longues distances, en bloquant la poignée en position verticale et en utilisant l'anneau de levage ou des sangles autour de la plaque inférieure.
(L’ensemble de ces informations est issu du manuel d’utilisation Husqvarna LG 504, pages 2 à 20.)
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales du compacteur LG 504 ?
Le compacteur LG 504 est équipé d’un moteur diesel Hatz 1D81Z de 9,1 kW avec démarrage manuel ou électrique. Il pèse environ 450 à 470 kg selon la version, dispose d’une force centrifuge de 65 kN et d’une largeur de plaque de 850 mm. Sa vitesse de fonctionnement est de 30 m/min et il supporte une inclinaison maximale de 20° (35 %).
Comment fonctionne l’indicateur de compactage et quel est son rôle ?
L’indicateur de compactage optionnel utilise des LED pour signaler le degré de compactage du sol de 0 à 100 %. Les LED passent du jaune au vert puis au rouge. Il est conseillé de ne pas utiliser le compacteur lorsque la LED rouge est allumée en continu (90-100 %) pour éviter d’endommager le produit.
Quels sont les modes de démarrage et d’arrêt du compacteur ?
Le LG 504 peut être démarré manuellement en tirant la vanne de décompression, tournant la manivelle puis en laissant le moteur chauffer au ralenti. Le démarrage électrique s’effectue via une clé de contact. Pour arrêter, il faut placer la commande d’accélérateur au ralenti, laisser tourner 2 à 3 minutes, puis couper le moteur et retirer la clé si démarrage électrique.
Quels dispositifs de sécurité et de confort sont intégrés à ce compacteur ?
Le compacteur est équipé d’une poignée anti-vibrations, d’un levier de blocage de la poignée, d’un cadre de sécurité, de sangles de sécurité et de dispositifs anti-vibrations multiples pour réduire les risques liés aux vibrations. Le moteur est protégé par un carter robuste et un anneau de levage facilite le transport.
Quelles sont les conditions d’utilisation et les limites à respecter ?
L’utilisation est réservée aux professionnels pour le compactage de sols pulvérulents en profondeur, notamment pour réparations d’allées, parkings et entrées de garage. L’usage est déconseillé sur pente supérieure à 20°. Le produit ne doit pas être utilisé en zone à risque d’incendie, ni sans formation préalable.
Quels sont les points clés à vérifier pour l’entretien régulier du compacteur ?
Il est essentiel de contrôler régulièrement les dispositifs anti-vibrations, la tension et l’état de la courroie trapézoïdale, le niveau d’huile moteur, hydraulique et d’élément excentrique, ainsi que l’état du filtre à air. Le manuel détaille un calendrier d’entretien précis selon les heures d’utilisation.
Comment assurer un transport et un stockage sécurisés du LG 504 ?
Pour le transport, la poignée doit être bloquée en position verticale, et le compacteur doit être soulevé via l’anneau de levage ou arrimé avec des sangles autour de la plaque inférieure. Pour le stockage, il faut vider le carburant, charger la batterie, nettoyer le produit, protéger avec un capot et le garder dans un endroit sec et sécurisé.
