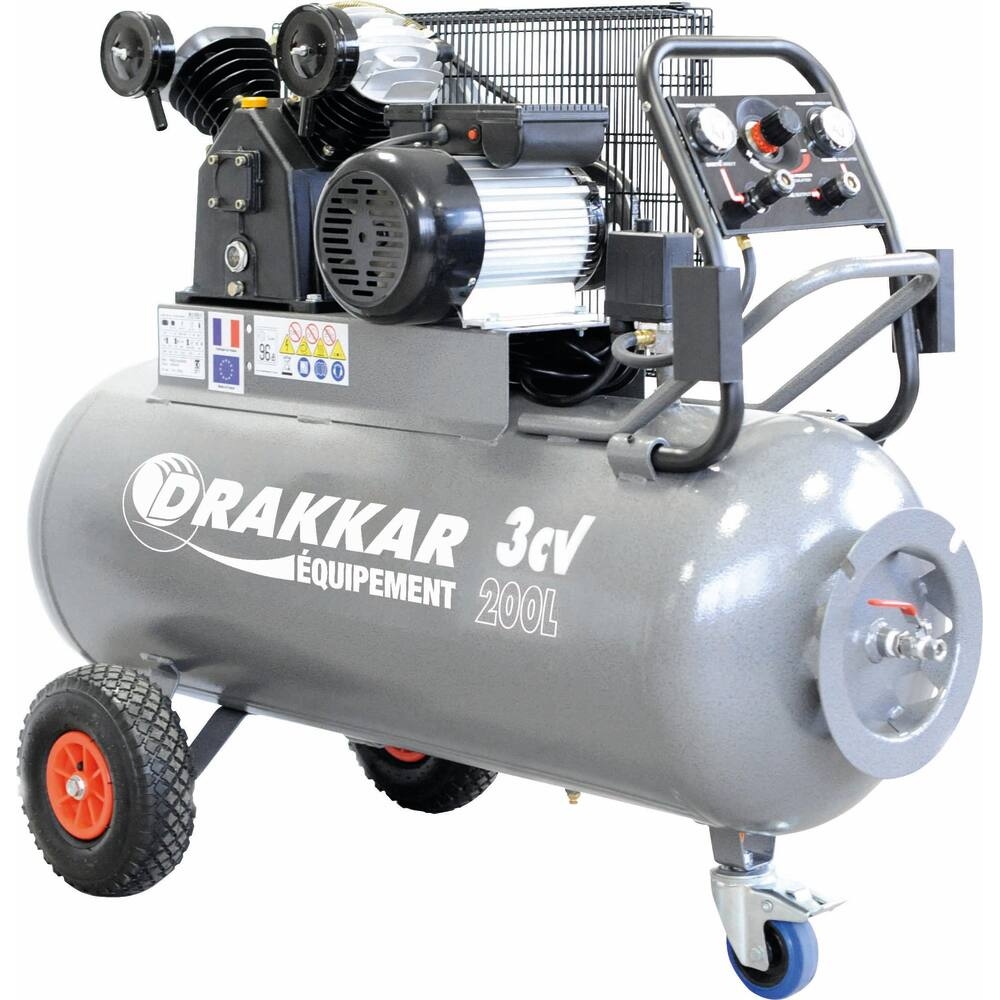

Compresseur à courroie 200L 9 bar 3CV tête en V 230V avec tableau de contrôle DRAKKAR - 11274
Référence : S01511274
Découvrez Compresseur à courroie 200L 9 bar 3CV tête en V 230V avec tableau de contrôle DRAKKAR - 11274 disponible à l'achat
- Capacité de cuve de 200 litres
- Pression maximale de 9 bar
- Tableau de contrôle intégré
- Entraînement par courroie pour un bon rendement
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur 200l 3cv 9 bar mono :
Tableau de contrôle avec sortie directe et sortie régulée
Fourreau pour rangement accessoires
Enrouleur fixe de tuyau en bout de cuve
EXCELLENT RENDEMENT
Entrainement par courroie.
Ce modèle mobile génère un volume d’air engendré de 310 l/min et un volume d’air aspiré de 380 l/min, avec une rotation de 1243 tours par minute. Son niveau sonore est de 87 dB. Ses dimensions sont de 150 cm de longueur, 60 cm de largeur et 102 cm de hauteur, pour un poids total de 108 kg.
Ce compresseur est conçu pour un usage important et offre un excellent rendement, adapté aux applications nécessitant une alimentation en air comprimé fiable et performante.
Rotation : 1243 tr/min
Puissance : 3CV
Alimentation : 230V mono
Pression max : 9 bar
Capacité cuve : 200L
Niveau sonore : 87dB
Volume d'air engendré : 310 l/min
Volume d'air aspiré : 380 l/min
Type : mobile
Usage : important
Caractéristiques : avec tableau de contrôle
Dimensions : 150x60x102cm
Poids article : 108KG
Pour l’alimentation électrique, il faut s’assurer que la tension correspond à celle indiquée sur la plaque signalétique et que la ligne électrique est conforme, avec une protection différentielle et une prise de courant proche du compteur (moins de 10 mètres) pour éviter une élévation d’intensité qui empêcherait le démarrage, notamment par temps froid. En cas d’utilisation de rallonge électrique, celle-ci doit être de 5 mètres maximum avec une section de fils de 2,5 mm².
Le compresseur fonctionne en régulant la pression d’air à l’aide d’un pressostat réglé en usine, qui ne doit pas être modifié. La pression dans la cuve est indiquée par un manomètre, et la pression d’utilisation par un autre manomètre. Pour ajuster la pression de sortie, il faut tourner la molette dans le sens horaire pour l’augmenter et dans l’autre sens pour la diminuer. L’outil pneumatique ne doit être utilisé que lorsque la pression dans la cuve est supérieure à la pression nécessaire à l’outil.
L’usage prévu inclut le gonflage (pneus, ballons, piscines, bateaux gonflables), le soufflage ou dépoussiérage, la peinture, ainsi que l’utilisation d’outils pneumatiques tels que cloueuse, agrafeuse, visseuse, clé à choc, kit sablage, etc.
Après utilisation, il est nécessaire de ne jamais arrêter le compresseur en débranchant la prise, mais de mettre l’interrupteur en position « Off », vider la cuve, purger les condensats, puis débrancher le cordon d’alimentation.
En cas de fonctionnement non conforme, plusieurs causes sont identifiées : absence d’alimentation électrique, cuve déjà en pression (il faut vider la cuve), protection thermique activée (laisser refroidir avant de réarmer), pressostat défectueux, tension électrique insuffisante, rallonge électrique trop longue ou non déroulée, surcharge moteur par temps froid, coupure ou débranchement d’un fil d’alimentation, arrêt par débranchement sans décompression, défaut de décompression, manque d’huile. Le compresseur peut aussi présenter des bruits anormaux dus à des pièces desserrées ou usées, mauvaise tension de courroie, fuite dans le circuit pneumatique, ou mauvais calage.
Le compresseur est prévu pour un fonctionnement intermittent, soit 60% du temps en marche et 40% en arrêt, afin d’éviter la surchauffe du moteur.
Un entretien régulier est nécessaire pour assurer un fonctionnement sans problème : purger les condensats après chaque utilisation, contrôler et vidanger l’huile, vérifier la tension de la courroie, nettoyer ou changer le filtre à air, contrôler les réglages et serrer les vis de culasse après 10 heures d’utilisation.
Le rendement attendu est un fonctionnement efficace avec un bon recyclage d'air, une pression réglable selon les besoins de l’outil utilisé, et une longévité assurée par le respect des consignes d’utilisation et d’entretien.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques principales du compresseur à courroie 200L 9 bar 3CV tête en V 230V avec tableau de contrôle DRAKKAR ?
Ce compresseur dispose d'une cuve de 200 litres, d'une pression maximale de 9 bar et d'une puissance de 3 CV. Il est équipé d’un tableau de contrôle avec sortie directe et sortie régulée, ainsi que d’un entraînement par courroie assurant un bon rendement. Son niveau sonore est de 87 dB et il est conçu pour un usage important.
Comment régler la pression de sortie du compresseur ?
La pression de sortie s’ajuste via une molette sur le tableau de contrôle. Il faut tourner la molette dans le sens horaire pour augmenter la pression et dans le sens inverse pour la diminuer. Le manomètre indique la pression d’utilisation, et l’outil pneumatique ne doit être utilisé que lorsque la pression dans la cuve est supérieure à la pression nécessaire à l’outil.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être placé dans un local ou sous abri, à l’abri de la pluie et des jets d’eau, et jamais dans une atmosphère explosive. Il doit être positionné de manière à ne pas obstruer les ouïes d’aération, avec au moins 50 cm d’espace autour pour assurer un bon recyclage de l’air. La plage de température d’utilisation recommandée est comprise entre +5°C et +35°C.
Quels sont les principaux points de vigilance pour la sécurité et la maintenance ?
Avant toute intervention, il faut débrancher l’alimentation électrique, vider la cuve et laisser refroidir. Il est impératif de purger les condensats après chaque utilisation pour éviter la corrosion. Un entretien régulier inclut le contrôle et la vidange de l’huile, la tension de la courroie, le nettoyage ou remplacement du filtre à air, et le serrage des vis de culasse après 10 heures d’utilisation. Le compresseur fonctionne en régime intermittent (60% marche, 40% arrêt) pour éviter la surchauffe.
Quels sont les critères électriques à respecter pour le branchement ?
Le compresseur doit être alimenté en 230 V monophasé avec une protection différentielle et une prise proche du compteur (moins de 10 mètres) pour éviter une élévation d’intensité empêchant le démarrage. En cas d’utilisation de rallonge électrique, celle-ci doit être limitée à 5 mètres avec une section de fils de 2,5 mm². Le non-respect de ces critères peut entraîner des difficultés de démarrage ou des coupures.
Quels sont les usages adaptés à ce compresseur ?
Il est adapté pour le gonflage (pneus, ballons, piscines, bateaux gonflables), le soufflage ou dépoussiérage, la peinture, ainsi que l’utilisation d’outils pneumatiques comme cloueuse, agrafeuse, visseuse, clé à choc, ou kit sablage.
