Compresseur a vis 25 cv 13 bar 163,2 m³/h LACME as 25 Triphasé - 469520
Référence : LACM469520
Découvrez Compresseur a vis 25 cv 13 bar 163,2 m³/h LACME as 25 Triphasé - 469520 disponible à l'achat
- Triphasé avec moteur IE3 de haute efficacité.
- Faible niveau sonore de 69 dB(A).
- Débit de 163,2 m³/h avec pression de service de 10 bar.
- Tableau de commande AIR ENERGY CONTROL 3+.
- Système de séparation air/huile à haute efficacité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

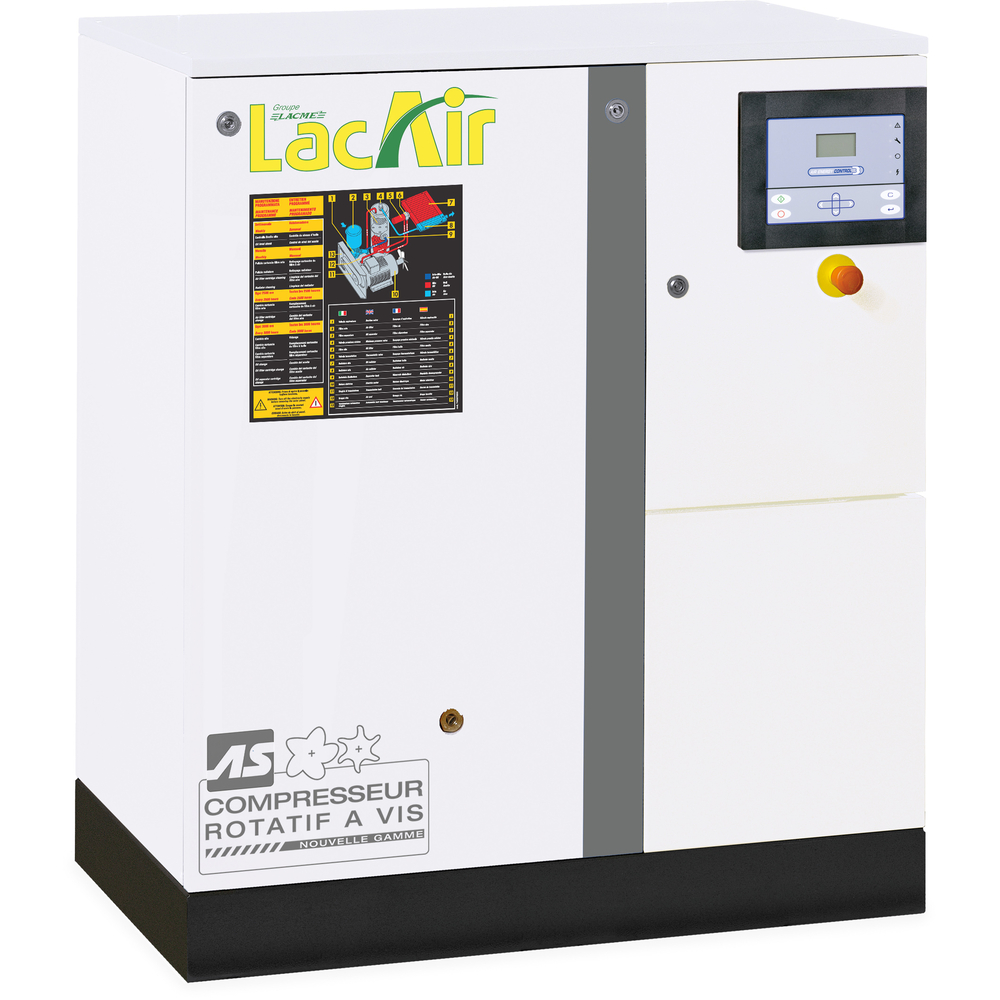

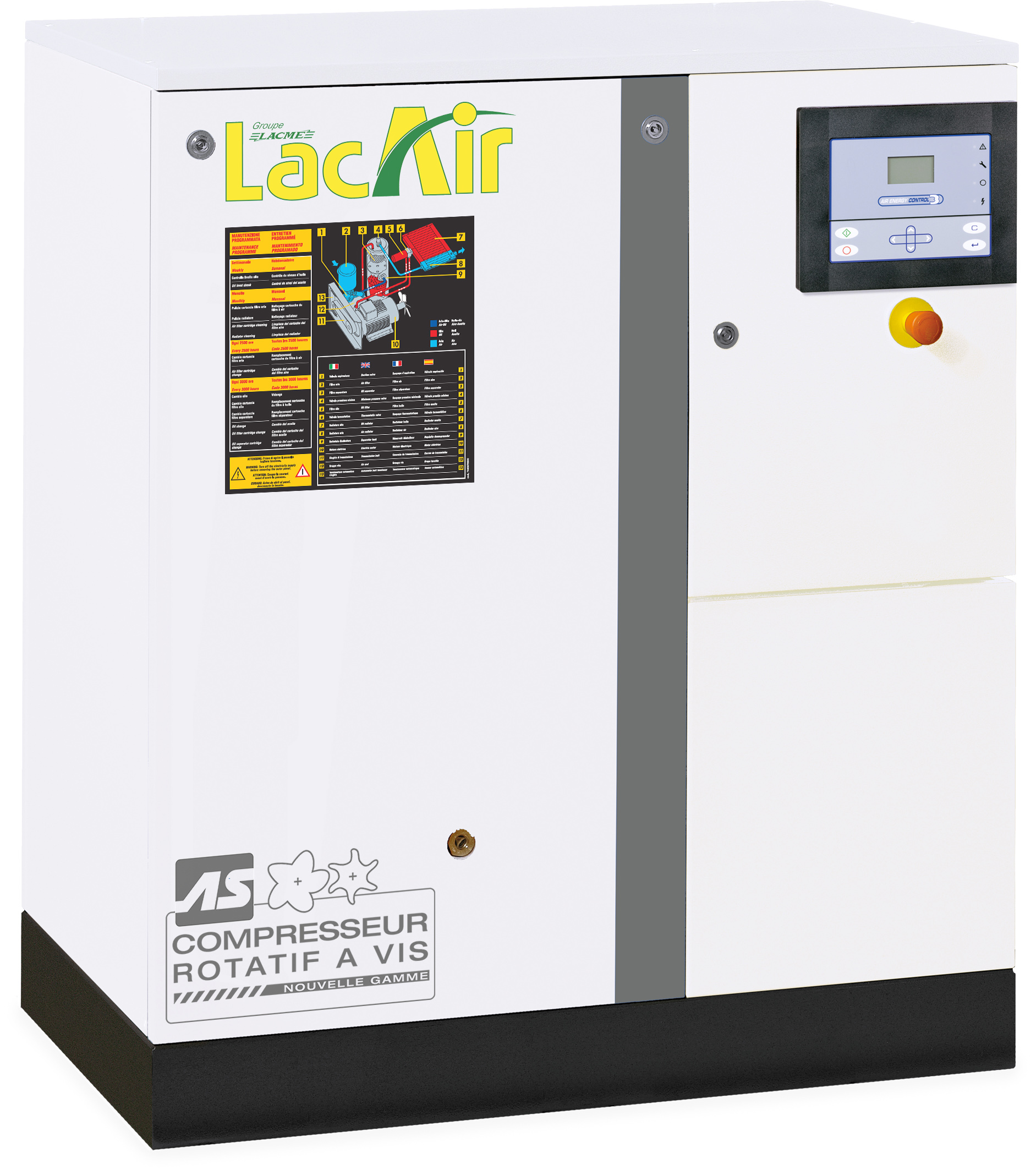

Nous vous présentons le compresseur rotatif à vis, à vitesse fixe, bloc vis ENDURO, triphasé, 163,2 m³/h. Faible niveau sonore : 69 dB(A).
- Compact entièrement protégé
- Bloc vis ENDURO : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Démarrage étoile/triangle de série Moteur IE3 (haut rendement) Puissant : 163,2 m³/h Ventilateur radial sur arbre moteur : flux d'air supérieur Faible niveau sonore : 69 dB (A)
Compresseur rotatif à vis, à vitesse fixe, bloc vis ENDURO, entraînement par courroie, débit de 163,2 m³/h, pression de service 10 bar (disponible en version 8 ou 13 bar), moteur triphasé IE3 (25 CV - 18 kW), contrôleur de phase, tableau de commande AIR ENERGY CONTROL 3+.
Pour une durée de vie accrue et fonctionnement optimum du compresseur : respecter les conseils d'installation mentionnés dans la notice jointe
Le compresseur est entièrement protégé par une carrosserie spécifique, compacte et robuste, facilitant son transport et assurant un fonctionnement silencieux. Le bloc vis ENDURO assure une haute efficacité et une grande endurance, garantissant un débit d’air continu et stable. Le système de séparation air/huile est à 3 étages pour une efficacité maximale.
Le démarrage est en étoile/triangle de série, ce qui optimise la consommation d’énergie et la longévité du moteur. Un ventilateur radial monté sur l’arbre moteur assure un flux d’air supérieur pour un refroidissement efficace.
Le tableau de commande électronique AIR ENERGY CONTROL 3+ est simple d’utilisation et intuitif. Il affiche en temps réel les paramètres clés du compresseur : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarmes). Il permet aussi le réglage de l’horloge, des heures de démarrage/arrêt automatique, des pressions mini/maxi, ainsi que la réinitialisation des alarmes.
En option, la fonction MAÎTRE/ESCLAVE permet de commander jusqu’à 6 compresseurs avec trois modes de fonctionnement : prioritaire, rotation de priorité, et égalisation des heures de travail.
Équipements standards :
- Châssis robuste et facilement transportable
- Tableau de commande électronique AIR ENERGY CONTROL 3+
- Bouton arrêt d’urgence
- Préfiltration à l’aspiration
- Contrôleur de phases
- Flexible de connexion cuve ou réseau (1" long. 1,50 m)
- Sans cordon d’alimentation
Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne.
Caractéristiques techniques principales :
- Débit : 163,2 m³/h (2 720 l/min)
- Pression de service : 10 bar
- Vitesse du bloc vis : 5 619 tr/min
- Puissance moteur : 25 CV (18,5 kW)
- Tension alimentation : 400 V triphasé
- Niveau sonore : 69 dB(A)
- Dimensions (L x l x h) : 121 x 81 x 122 cm
- Poids : 361 kg
Recommandations d’utilisation :
Pour garantir une durée de vie optimale et un fonctionnement performant, il est conseillé de respecter les consignes d’installation et d’entretien précisées dans la notice fournie.
Avantages produit :
- Moteur IE3 haute efficacité pour réduire la consommation énergétique
- Faible niveau sonore pour un environnement de travail plus confortable
- Tableau de commande multifonctions facilitant la gestion et le suivi du compresseur
- Maintenance simplifiée grâce à l’accessibilité de tous les éléments de contrôle et remplissage à l’avant
- Option de gestion en réseau avec fonction maître/esclave pour adaptation aux besoins industriels complexes
Conditionnement et stockage :
Le compresseur est livré monté sur un châssis robuste, prêt à être installé. Il doit être stocké dans un environnement sec et protégé avant mise en service.
Normes et certifications :
Moteur conforme à la classe IE3 (haute efficacité énergétique). Les caractéristiques techniques et les performances sont susceptibles d’évoluer sans préavis. Photographies et caractéristiques non contractuelles.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3+ Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1" long. 1.50 m) Contrôleur de phase Sans cordon d'alimentation Préfiltration à l'aspiration
- Pression de service : 10
- Puissance moteur 1 : 25
- Puissance moteur 2 : 18.5
- Niveau sonore : 69
- Vitesse de rotation : 5619
- Débit 1 : 163.2
- Débit 2 : 2720
Le fonctionnement se fait par démarrage automatique en mode étoile/triangle. L’air extérieur est aspiré, filtré, puis comprimé par le bloc vis lubrifié. L’air comprimé est séparé de l’huile par un système à 3 étages, refroidi par un ventilateur radial, puis envoyé au circuit d’utilisation. Le compresseur est piloté par un tableau de commande électronique AIR ENERGY CONTROL 3+ qui affiche en temps réel la pression, la température d’huile, les heures de fonctionnement, l’état du compresseur (marche à vide, compression, alarmes). Ce tableau permet de régler l’horloge, les heures de démarrage/arrêt automatique, les pressions mini et maxi, ainsi que de réinitialiser les alarmes.
L’usage est prévu pour fournir de l’air comprimé à usage industriel, hors environnements à risque d’explosion ou de contact direct avec des substances alimentaires sans filtration adaptée. Le compresseur ne doit pas être utilisé pour la respiration humaine sans traitement spécifique.
En cas de dysfonctionnement (température trop élevée, surcharge moteur, panne détectée), le compresseur s’arrête automatiquement. L’utilisateur doit alors couper l’alimentation, identifier et éliminer la cause avant de redémarrer. Le tableau de commande signale les alarmes et permet de consulter les paramètres de fonctionnement et d’entretien.
Pour l’entretien, les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter les opérations par une seule personne. Le compteur d’heures de service s’affiche sur le tableau et doit être remis à zéro après intervention.
L’ensemble des réglages et diagnostics s’effectue via le panneau de commande, qui offre un menu complet pour visualiser les données de pression, température, heures de fonctionnement, alarmes, et paramètres de maintenance.
Ainsi, pour obtenir un fonctionnement optimal, il faut veiller à l’installation correcte, respecter les plages de température et ventilation, utiliser le tableau pour piloter les cycles de démarrage/arrêt et surveiller les alarmes et indicateurs d’entretien.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales du compresseur à vis LACME AS 25 163,2 m³/h 10 bar ?
Le compresseur est un modèle rotatif à vis lubrifié, à vitesse fixe, avec transmission par courroie. Il délivre un débit d’air de 163,2 m³/h sous une pression de service de 10 bar. Il est équipé d’un moteur triphasé IE3 de 25 CV (18,5 kW) et affiche un niveau sonore de 69 dB(A). Le bloc vis ENDURO garantit une haute efficacité et endurance.
Comment fonctionne le système de séparation air/huile de ce compresseur ?
Le compresseur utilise un système de séparation air/huile à 3 étages pour une efficacité maximale. L’air et l’huile sont comprimés ensemble puis séparés dans un réservoir déshuileur, avec un filtrage supplémentaire pour minimiser les particules d’huile en suspension avant d’être refroidis séparément.
Quels sont les éléments de contrôle et de commande disponibles sur ce compresseur ?
Le compresseur est piloté par un tableau de commande électronique AIR ENERGY CONTROL 3+. Il affiche en temps réel la pression, la température d’huile, les heures de fonctionnement, l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi de régler l’horloge, les plages horaires de démarrage/arrêt automatique, les pressions mini/maxi, et de réinitialiser les alarmes.
Quelles sont les protections et dispositifs de sécurité intégrés au compresseur ?
Le compresseur dispose d’un bouton d’arrêt d’urgence, d’un contrôleur de phases, de soupapes de sécurité, et de protections mécaniques (panneaux verrouillables, protections ventilateur et poulies). Il s’arrête automatiquement en cas de surcharge moteur, température excessive ou panne détectée, avec signalisation d’alarme sur le tableau de commande.
Quelles sont les conditions d’installation recommandées pour assurer un fonctionnement optimal ?
L’appareil doit être installé dans un local sec, bien ventilé, avec une température ambiante entre 2 °C et 40 °C, et un volume d’environ 60 m³. Deux ouvertures d’aération sont nécessaires, une en haut pour l’évacuation de l’air chaud et une en bas pour l’arrivée d’air frais. Le sol doit être nivelé et de type industriel.
Comment s’effectue la maintenance et le suivi des heures de service sur ce compresseur ?
Les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne. Le tableau de commande affiche un compteur d’heures de service qui doit être remis à zéro après intervention. Une alarme entretien signale lorsque le seuil d’heures programmé est atteint.
Quels sont les critères techniques à vérifier pour le choix d’un compresseur à vis fixe comme celui-ci ?
Il faut vérifier la capacité de débit (163,2 m³/h ici), la pression de service (10 bar standard, versions 8 ou 13 bar disponibles), le type de moteur (triphasé IE3 pour haute efficacité), le niveau sonore (69 dB(A)), et la présence d’un système de contrôle et de sécurité adapté (tableau de commande multifonctions, protections intégrées).
Comment le compresseur gère-t-il les arrêts automatiques en cas de panne ?
Le compresseur s’arrête automatiquement en cas de température excessive en sortie d’élément, surcharge moteur, erreur de capteurs ou autre panne détectée. Le tableau de commande affiche l’alarme correspondante et la LED clignote. L’alimentation doit être coupée avant toute intervention pour éliminer la cause de la panne.
