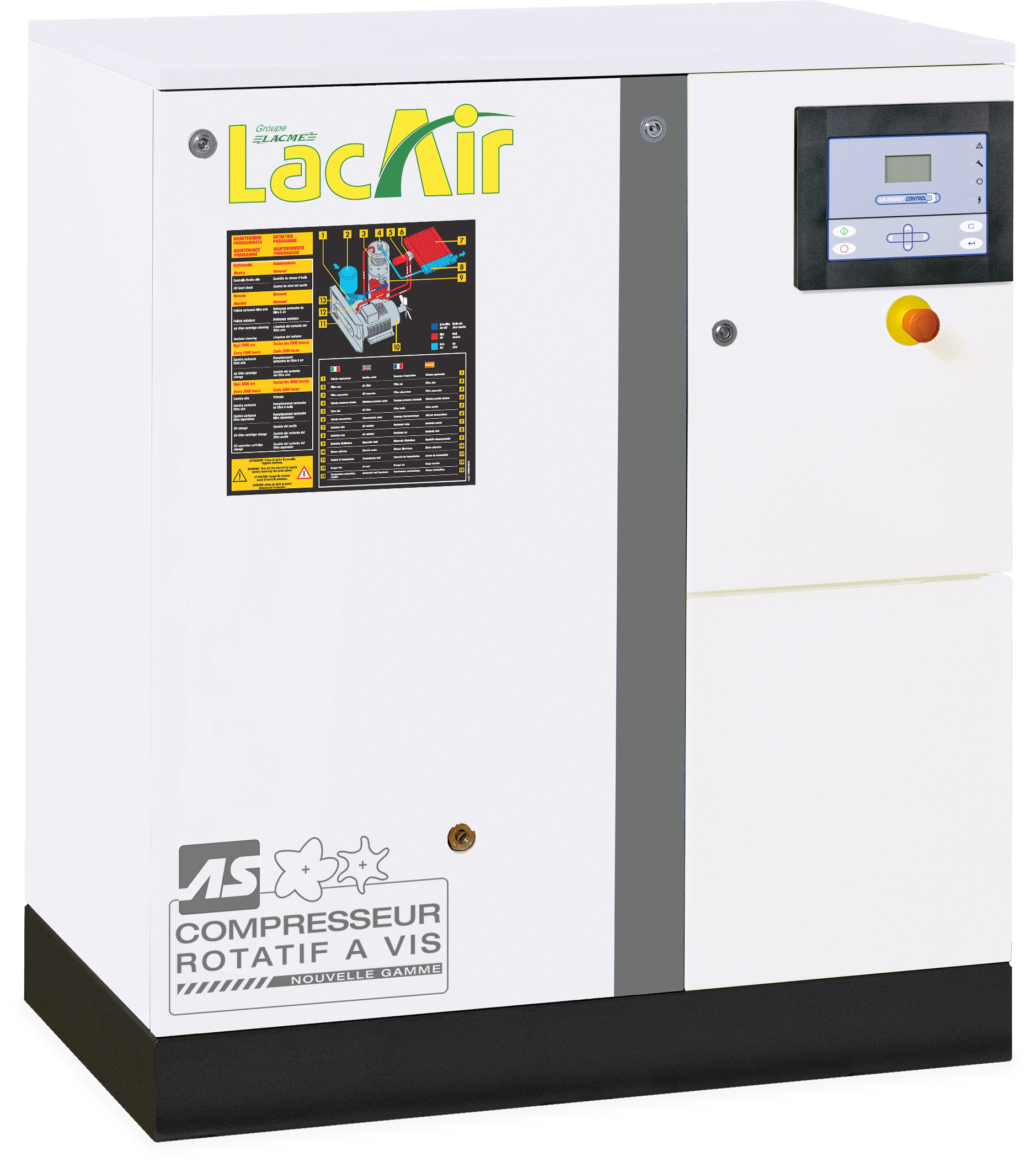

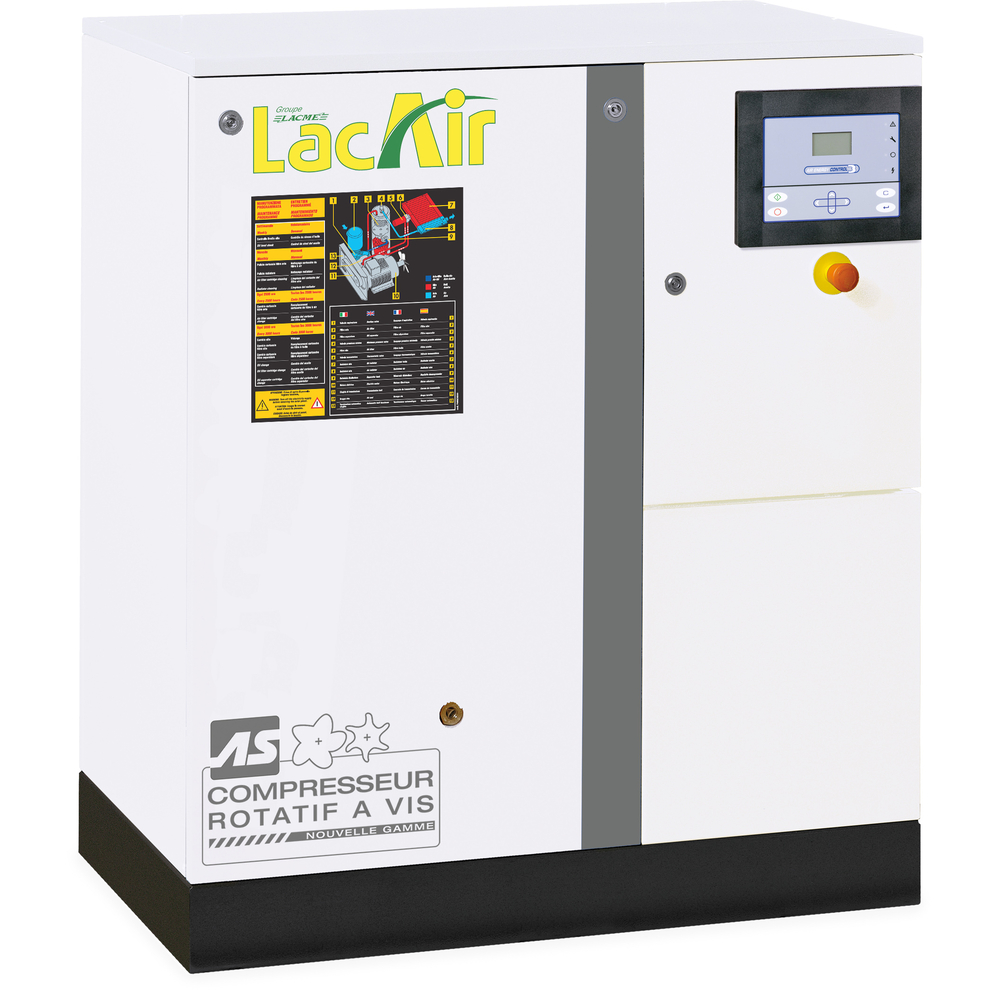

Compresseur a vis 40 cv 234 m³/h 10 bar LACME as 40 Triphasé - 469700
Référence : LACM469700
Découvrez Compresseur a vis 40 cv 234 m³/h 10 bar LACME as 40 Triphasé - 469700 disponible à l'achat
- Triphasé avec moteur puissant de 40 CV.
- Faible niveau sonore : 71 dB (A).
- Débit élevé de 234 m³/h.
- Tableau de commande AIR ENERGY CONTROL 3+.
- Système de séparation air/huile 3 étages.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact entièrement protégé
- Bloc vis ENDURO : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Démarrage étoile/triangle de série Moteur IE3 (haut rendement) Puissant : 234 m³/h Ventilateur radial sur arbre moteur : flux d'air supérieur Faible niveau sonore : 71 dB (A)
Caractéristiques principales :
- Compact et entièrement protégé par une carrosserie spécifique assurant un faible niveau sonore.
- Bloc vis ENDURO pour une efficacité optimale.
- Système de séparation air/huile en 3 étages, garantissant une haute efficacité de séparation.
- Moteur IE3 à haut rendement, puissance 40 CV (30 kW).
- Entraînement par courroie.
- Ventilateur radial monté sur l’arbre moteur pour un flux d’air supérieur.
- Tableau de commande électronique AIR ENERGY CONTROL 3+ simple et intuitif, avec affichage en temps réel des paramètres : pression et température d’huile, heures de travail totales et en charge, état du compresseur (marche à vide, compression, alarmes).
- Contrôleur de phase intégré.
- Bouton d’arrêt d’urgence.
- Flexible de connexion cuve ou réseau (1" longueur 1,50 m).
- Préfiltration à l’aspiration.
- Châssis robuste, facilement transportable.
- Sans cordon d’alimentation.
Fonctionnement et performances :
- Vitesse de rotation du bloc vis : 5321 tr/min.
- Débit nominal : 234 m³/h (3900 l/min).
- Pression de service nominale : 10 bar.
- Niveau sonore : 71 dB(A).
- Puissance moteur : 40 CV (30 kW).
- Triphasé, alimentation 400 V.
Conditions d’utilisation et recommandations :
- Pour une durée de vie accrue et un fonctionnement optimal, il est recommandé de respecter les conseils d’installation mentionnés dans la notice jointe.
- Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne.
Avantages produit :
- Haute efficacité énergétique grâce au moteur IE3.
- Faible niveau sonore pour un environnement de travail plus confortable.
- Robustesse et compacité facilitant le transport et l’installation.
- Tableau de commande multifonctions de dernière génération, simple d’utilisation.
Le compresseur LACMÉ AS 40 est adapté aux applications industrielles nécessitant un débit d’air important et une pression stable, avec un équipement fiable et facile à entretenir.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3+ Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1" long. 1.50 m) Contrôleur de phase Sans cordon d'alimentation Préfiltration à l'aspiration
- Pression de service : 10
- Puissance moteur 1 : 40
- Puissance moteur 2 : 30
- Niveau sonore : 71
- Vitesse de rotation : 5321
- Débit 1 : 234
- Débit 2 : 3900
Le principe d'utilisation consiste à aspirer l'air extérieur filtré, le comprimer avec un bloc vis lubrifié, puis séparer l'huile de l'air comprimé via un système de séparation air/huile en trois étages. L'air comprimé est ensuite refroidi avant d'être dirigé vers le circuit d'utilisation.
Ce compresseur est destiné à fournir de l'air comprimé à usage industriel, dans des environnements sans risque d'explosion ou de substances inflammables. Il ne doit pas être utilisé pour la respiration humaine ou en contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
L'installation nécessite un local sec, bien aéré, avec une température ambiante comprise entre 2 °C et 40 °C et une ventilation adaptée. Le sol doit être stable et industriel. Le compresseur doit être raccordé à une alimentation électrique triphasée conforme aux normes et à un circuit d'air comprimé équipé d'une soupape d'arrêt manuelle pour isoler l'appareil lors des opérations d'entretien.
En cas de fonctionnement non conforme, le compresseur s'arrête automatiquement en cas de température trop élevée en sortie d'élément, surcharge moteur, ou autres anomalies détectées par les capteurs. L'utilisateur peut visualiser les alertes et alarmes sur le tableau de commande et doit couper l'alimentation pour intervenir. Le redémarrage s'effectue après élimination des causes.
Le compresseur intègre un système de notification d'entretien basé sur le compteur d'heures de fonctionnement. Une alarme s'affiche lorsque le seuil programmé est atteint, invitant l'utilisateur à effectuer la maintenance. Le compteur peut être remis à zéro via le tableau de commande après intervention.
Le tableau de commande permet de régler certains paramètres, de visualiser les états de fonctionnement et d'accéder aux diagnostics. Il comprend des fonctions de démarrage/arrêt, réinitialisation des alarmes, et affichage des données telles que pression, température, heures de fonctionnement, et alertes.
En résumé, l'utilisateur met en marche le compresseur via le panneau de contrôle, surveille les paramètres affichés, assure une installation conforme dans un local approprié, effectue les opérations d'entretien selon les alertes, et en cas d'alarme ou d'arrêt automatique, coupe l'alimentation et procède à l'inspection avant redémarrage.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quel est le principe de fonctionnement du compresseur à vis LACMÉ AS 40 ?
Le compresseur à vis fonctionne par entraînement d’un moteur électrique triphasé à vitesse fixe via une transmission par courroie. L’air extérieur est aspiré, filtré, comprimé avec un bloc vis lubrifié, puis l’huile est séparée de l’air comprimé grâce à un système de séparation air/huile en trois étages. L’air est ensuite refroidi avant d’être envoyé au circuit d’utilisation.
Quels sont les paramètres affichés et contrôlés via le tableau de commande AIR ENERGY CONTROL 3+ ?
Le tableau de commande affiche en temps réel la pression, la température d’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi la réinitialisation des alarmes, le réglage des pressions mini/maxi, et le suivi du compteur d’entretien.
Quels dispositifs de sécurité sont intégrés sur ce compresseur ?
Le compresseur intègre un bouton d’arrêt d’urgence, un contrôleur de phase, une soupape de sécurité, une protection des parties chaudes et mobiles, ainsi que des alarmes et arrêts automatiques en cas de surcharge moteur, température excessive ou autres anomalies détectées par les capteurs.
Quelles sont les conditions d’installation recommandées pour assurer la sécurité et la performance ?
Le compresseur doit être installé dans un local sec, bien aéré, non poussiéreux, avec une température ambiante entre 2 °C et 40 °C. Le sol doit être stable et de type industriel. Le local doit être ventilé avec deux ouvertures, une en bas pour l’air frais et une en haut pour l’évacuation de l’air chaud.
Comment le compresseur gère-t-il les alertes et la maintenance préventive ?
Le système affiche des alertes visuelles en cas d’anomalies telles que température trop élevée ou surcharge moteur. Une alarme d’entretien se déclenche selon le compteur d’heures de fonctionnement. L’utilisateur est invité à effectuer la maintenance et peut remettre à zéro le compteur via le tableau de commande après intervention.
Quelles sont les spécificités techniques majeures à considérer pour ce compresseur ?
Le compresseur est équipé d’un moteur IE3 de 40 CV (30 kW), délivrant un débit de 234 m³/h à une pression nominale de 10 bar. Il dispose d’un bloc vis ENDURO assurant haute efficacité et endurance, d’un système de séparation air/huile en 3 étages, et d’un ventilateur radial pour un flux d’air supérieur avec un niveau sonore faible de 71 dB(A).
