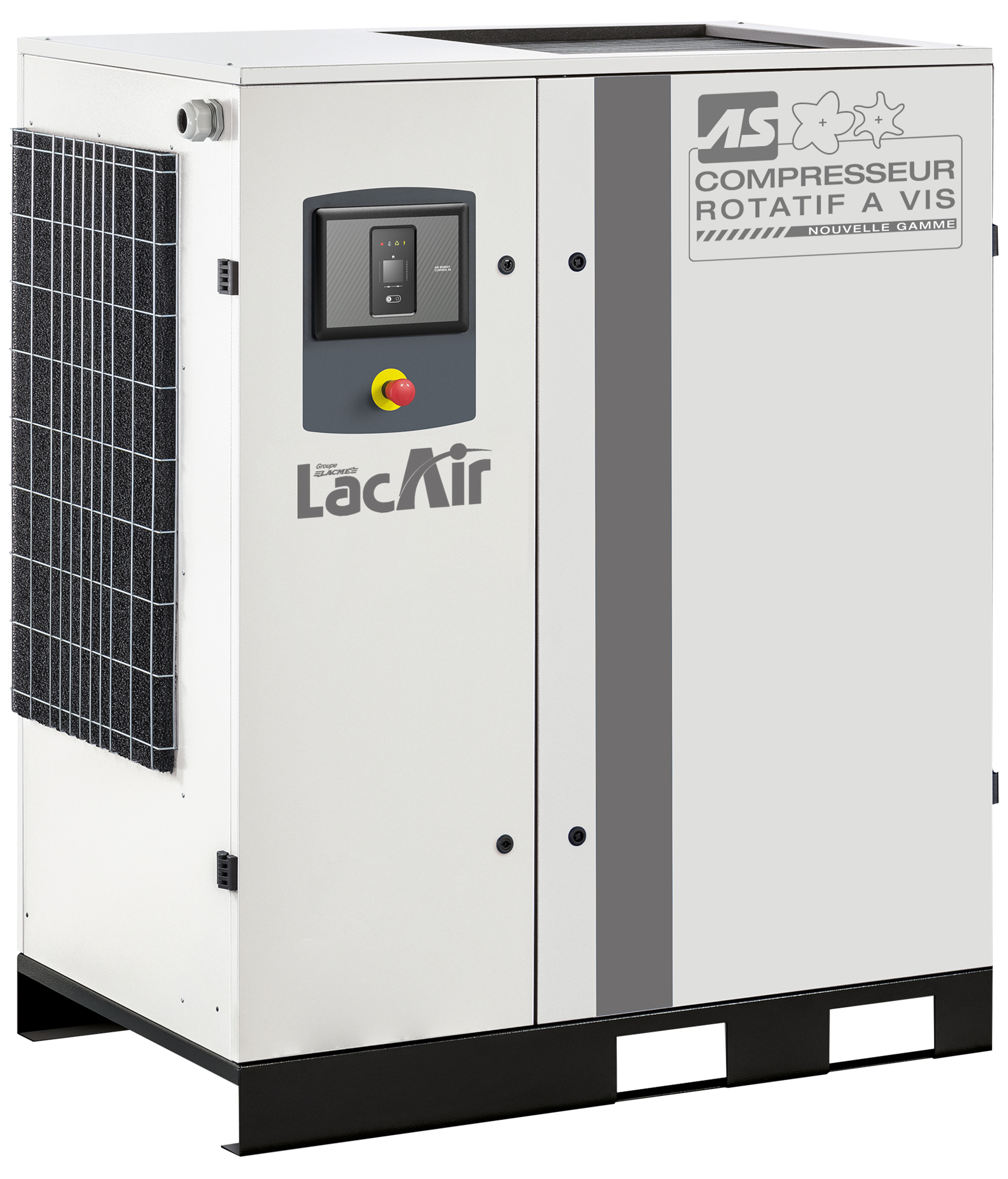

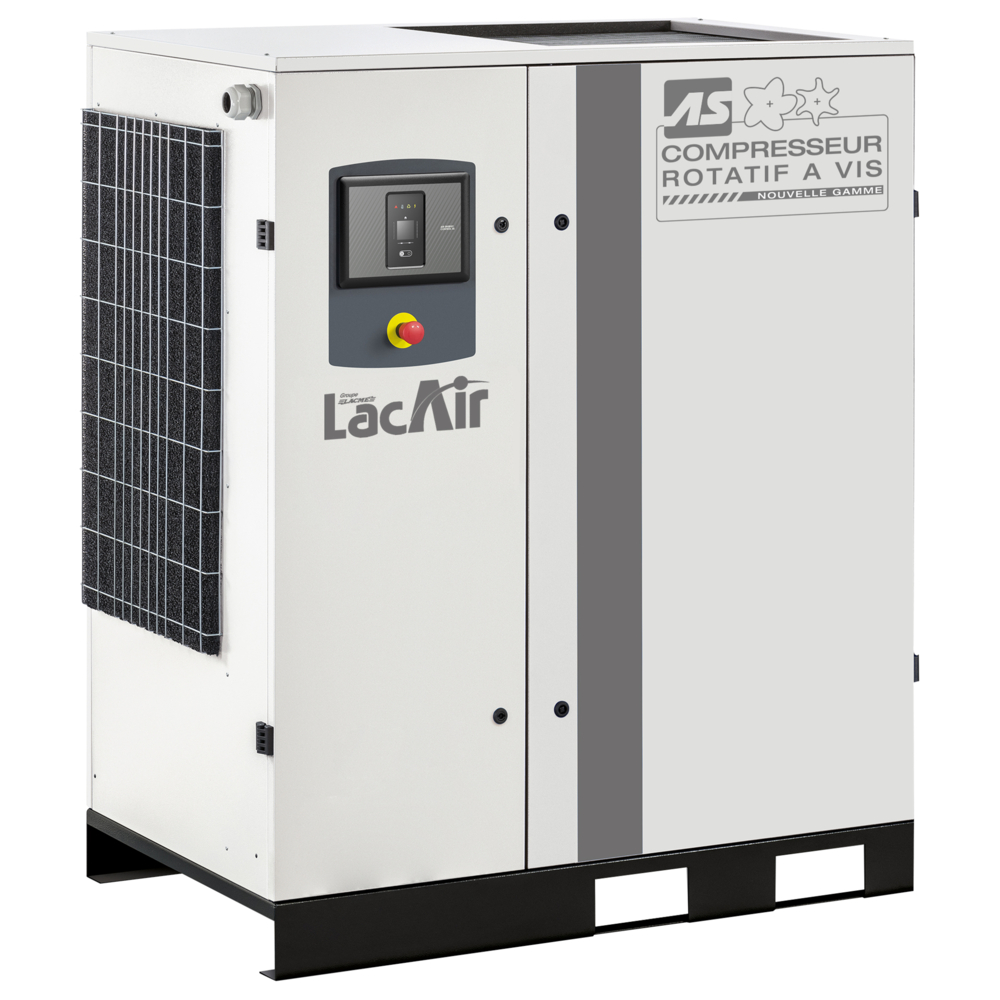

Compresseur à vis 50 cv tri 342 m³/h 9,5 bar LACME as51dr bloc vis lubrifié direct Triphasé - 469800
Référence : LACM469800
Découvrez Compresseur à vis 50 cv tri 342 m³/h 9,5 bar LACME as51dr bloc vis lubrifié direct Triphasé - 469800 disponible à l'achat
- Tres faible niveau sonore de 73 dB(A)
- Bloc vis DR+ : haute efficacité et endurance
- Moteur triphasé IE3 de 50 CV, haute performance
- Débit de 342 m³/h, pression de service 9,5 bar
- Tableau de commande AIR ENERGY CONTROL 3S
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact entièrement protégé
- Bloc vis DR+ : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Démarrage étoile/triangle de série Moteur IE3 (haut rendement) Puissant : 342 m³/h Ventilateur radial silencieux et puissant : flux d'air supérieur Faible niveau sonore : 73 dB (A)
Le compresseur est compact, entièrement protégé et bénéficie d’un faible niveau sonore de 73 dB(A), grâce à sa carrosserie spécifique et à un ventilateur radial qui assure un échange d’air maximal à l’intérieur de l’appareil. Le système de séparation air/huile est à trois étages, assurant une haute efficacité.
L’entraînement direct limite les pertes de puissance liées à la transmission, réduit la maintenance (pas de courroie à remplacer) et diminue la charge sur l’arbre d’entraînement, améliorant ainsi la durabilité et la fiabilité du compresseur.
Le tableau de commande électronique AIR ENERGY CONTROL 3 S, simple et intuitif, permet de gérer, surveiller et optimiser en permanence le fonctionnement du compresseur. Il affiche en temps réel la pression, la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme). Il offre aussi un accès facile à différents menus : indicateur de maintenance, réinitialisation des alarmes, réglages des paramètres (pression mini ou maxi). La fonction maître/esclave est disponible en option.
Équipements standards :
- Châssis robuste et facilement transportable
- Bouton arrêt d’urgence
- Préfiltration à l’aspiration
- Contrôleur de phases
- Flexible de connexion cuve ou réseau (1"1/4, longueur 1,50 m)
- Sans cordon d’alimentation
- Tous les filtres, voyants et bouchons d’huile sont accessibles en façade pour faciliter l’entretien par une seule personne
Caractéristiques techniques principales :
- Débit : 342 m³/h (5 700 l/min)
- Pression de service : 9,5 bar
- Vitesse de rotation : 5 216 tr/min
- Puissance moteur : 50 CV (37 kW)
- Alimentation : 400 V triphasé
- Niveau sonore : 73 dB(A)
- Dimensions (L x l x h) : 133 x 83 x 155 cm
- Poids : 610 kg
- Sortie d’air : 1"1/4 mâle
Avantages :
- Débit d’air continu et adapté pour des applications industrielles exigeantes
- Compact et protégé, facile à installer et à transporter
- Faible niveau sonore pour un environnement de travail plus confortable
- Haute efficacité grâce au bloc vis DR+ et au moteur à haut rendement IE3
- Maintenance simplifiée et réduite grâce à l’entraînement direct et à l’accessibilité des composants
Recommandations :
- Respecter les conseils d’installation mentionnés dans la notice pour garantir une durée de vie optimale et un fonctionnement efficace du compresseur
Conditionnement et stockage :
- Le compresseur est livré prêt à être installé, avec tous les accessoires nécessaires pour une connexion facile au réseau ou à la cuve.
Ce compresseur est adapté pour des usages industriels nécessitant un débit d’air important, une pression stable et une fiabilité élevée dans un environnement professionnel.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3S Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1"1/4 long. 1.50 m) Démarrage étoile/triangle Contrôleur de phase Sans cordon d'alimentation Préfiltration à l'aspiration
- Pression de service : 9,5
- Puissance moteur 1 : 50
- Puissance moteur 2 : 37
- Niveau sonore : 73
- Sortie d'air : 1"-1/4 M
- Vitesse de rotation : 5216
- Bloc vis : DR+
- Débit 1 : 342
- Débit 2 : 5700
L'utilisateur met en marche le compresseur via un tableau de commande électronique AIR ENERGY CONTROL 3 S, simple et intuitif, qui affiche en temps réel la pression, la température de l'huile, les heures totales de travail et en charge, ainsi que l'état du compresseur (marche à vide, compression, alarme). Ce tableau permet aussi de régler des paramètres comme la pression minimale ou maximale.
Le compresseur est destiné à fournir un débit d'air comprimé continu et stable, adapté à des applications industrielles exigeantes nécessitant une pression de service de 9,5 bar.
Pour l'installation, il doit être positionné sur un sol industriel nivelé, dans un local sec, bien aéré et peu poussiéreux, avec une température ambiante comprise entre 2 °C et 40 °C. Le local doit disposer d'ouvertures pour assurer une bonne ventilation.
En cas de fonctionnement non conforme, comme une température trop élevée à la sortie du compresseur ou une surcharge moteur, le compresseur s'arrête automatiquement et affiche une alarme sur le tableau de commande. L'utilisateur doit alors couper l'alimentation, examiner la machine et éliminer la cause de la panne avant de redémarrer.
Un système d'alarme entretien avertit l'utilisateur lorsque le compteur d'heures de service atteint un seuil programmé. Il est alors nécessaire d'effectuer les opérations de maintenance préventive et de remettre à zéro le compteur via le tableau de commande.
Le compresseur peut être raccordé au circuit d'air comprimé par un tube flexible et doit toujours être équipé d'une soupape d'arrêt manuelle pour isoler l'appareil lors des opérations d'entretien.
L'ensemble des commandes et réglages s'effectue via le tableau de commande électronique, qui offre un affichage clair des paramètres de fonctionnement, des alarmes et des heures de service, et permet une gestion précise du compresseur en fonction des besoins.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales du compresseur à vis LACME AS 51DR ?
Le compresseur est un modèle rotatif à vis lubrifié avec bloc vis DR+ à entraînement direct, offrant un débit d’air de 342 m³/h à une pression de service de 9,5 bar. Il est équipé d’un moteur triphasé Siemens IE3 de 50 CV (37 kW) et bénéficie d’un faible niveau sonore de 73 dB(A). Il intègre un système de séparation air/huile à 3 étages et un tableau de commande électronique AIR ENERGY CONTROL 3S.
Comment fonctionne le système de commande électronique AIR ENERGY CONTROL 3S ?
Ce tableau de commande affiche en temps réel la pression, la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme). Il permet de régler les paramètres tels que la pression minimale ou maximale et d’accéder à des indicateurs de maintenance et à la réinitialisation des alarmes. La fonction maître/esclave est disponible en option.
Quels sont les dispositifs de sécurité intégrés au compresseur ?
Le compresseur dispose notamment d’un bouton arrêt d’urgence avec retenue mécanique, d’une soupape de sécurité, d’un contrôleur de phases, et de protections fixes sur le ventilateur et les poulies. Il est conforme à la directive européenne 2006/42 CE et est équipé de plaques de signalisation de danger pour prévenir les risques liés à la haute pression, aux parties chaudes et aux organes en mouvement.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé sur un sol industriel nivelé, dans un local sec, bien aéré et peu poussiéreux, avec une température ambiante comprise entre 2 °C et 40 °C. Le local doit disposer d’au moins deux ouvertures pour assurer une ventilation efficace, une en haut pour l’évacuation de l’air chaud et une en bas pour l’entrée d’air frais.
Comment le compresseur gère-t-il les alarmes et les arrêts pour panne ?
Le système contrôle automatiquement la pression et la température de sortie, arrêtant le compresseur en cas de dépassement des seuils programmés, surcharge moteur ou détection d’erreur capteur. Les alarmes sont affichées sur le tableau de commande avec des pictogrammes clairs, et un avertissement d’entretien est déclenché selon un temporisateur programmable. L’utilisateur est invité à couper l’alimentation et à vérifier l’appareil avant redémarrage.
Quels sont les avantages de l’entraînement direct du bloc vis ?
L’entraînement direct réduit les pertes de puissance liées à la transmission, élimine la maintenance liée aux courroies, et diminue la charge sur l’arbre d’entraînement. Cela améliore la durabilité et la fiabilité du compresseur tout en maintenant un faible niveau sonore.
Quels sont les éléments facilitant la maintenance du compresseur ?
Tous les filtres, voyants et bouchons d’huile sont accessibles en façade pour permettre à une seule personne d’effectuer l’entretien. Le tableau de commande affiche un indicateur de maintenance et permet de réinitialiser le compteur après intervention. Un système d’alarme entretien avertit l’utilisateur lorsque le seuil d’heures de service est atteint.
