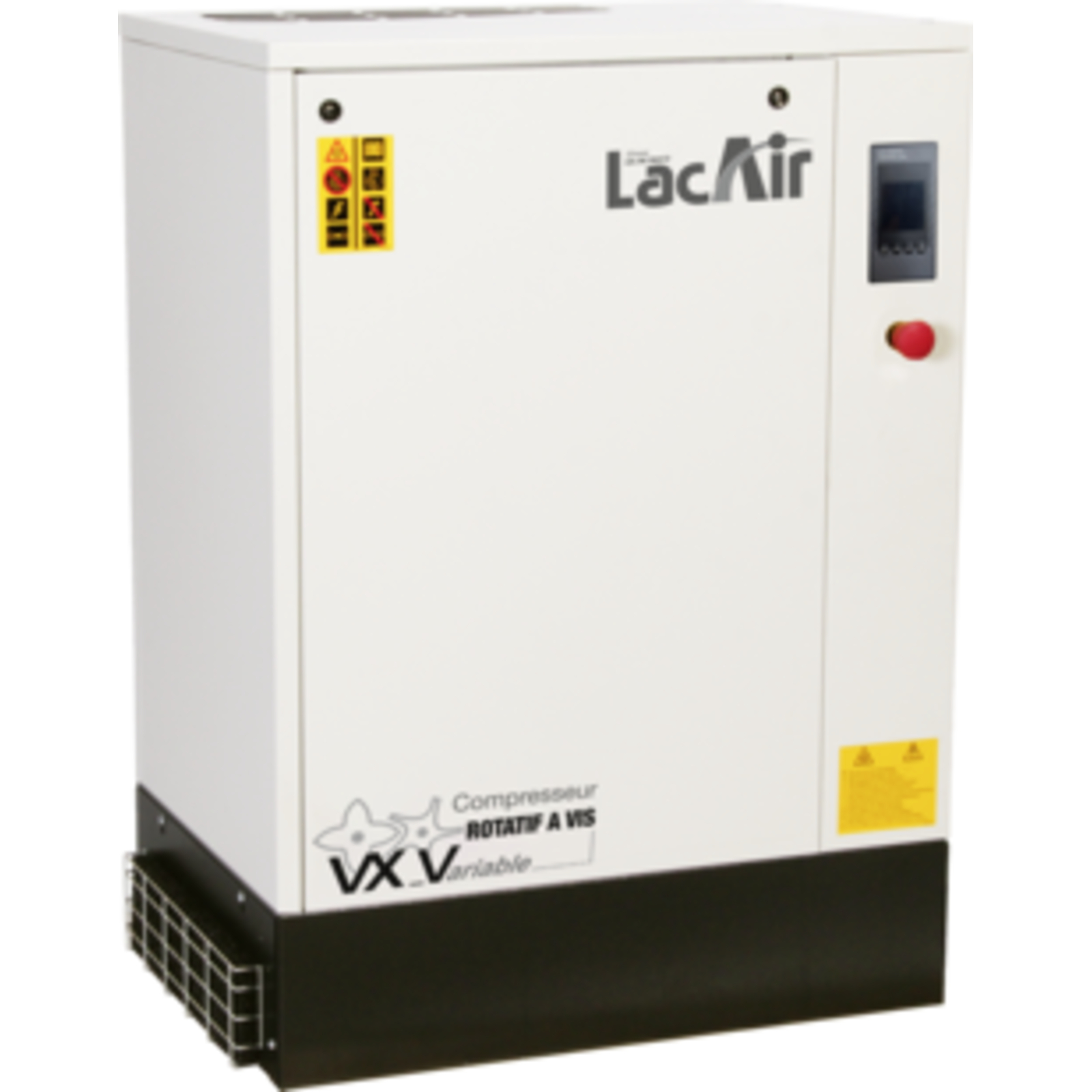

Compresseur à vis variable VX-V10 - 26,3 à 58,5 m³/h - 10 CV triphasé IE3 - 10 bar LACME - 469206
Référence : LACM469206
Découvrez Compresseur à vis variable VX-V10 - 26,3 à 58,5 m³/h - 10 CV triphasé IE3 - 10 bar LACME - 469206 disponible à l'achat
- Débit d’air variable de 26.3 à 58.5 m³/h pour une adaptation précise
- Faible niveau sonore de 63 dB(A) pour un environnement de travail confortable
- Moteur haute efficacité IE3 avec variateur de vitesse Danfoss VLT
- Maintenance facilitée grâce à l’accès frontal aux filtres et bouchons
- Pression maximale de service de 10 bar pour des applications industrielles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur à vis lubrifié VX-V10, entraînement par courroie, offrant une grande efficacité énergétique.
Ce compresseur est entièrement protégé par une carrosserie spécifique qui assure un faible niveau sonore de 63 dB(A).
Il est équipé d’un moteur haut rendement IE3 avec indice de protection IP55, garantissant une consommation énergétique optimisée.
Le variateur de vitesse Danfoss VLT permet d’adapter le débit d’air à la demande réelle, assurant ainsi une production continue et adaptée.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ de dernière génération est simple d’utilisation et multifonctions.
Il affiche en temps réel les paramètres essentiels tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état de fonctionnement du compresseur (marche à vide, compression, alarmes).
Le bloc vis encapsulé C43i intègre un système de séparation air/huile à 3 étages à haute efficacité, avec vanne d’aspiration et filtres intégrés.
Cette conception compacte facilite la maintenance, tous les filtres, voyants et bouchons d’huile étant accessibles à l’avant, permettant un entretien par une seule personne.
Caractéristiques techniques principales :
- Débit variable de 26,3 à 58,5 m³/h (438 à 975 L/min)
- Pression de service maximale : 10 bar
- Puissance moteur : 10 CV (7,5 kW)
- Vitesse de rotation variable de 4 174 à 9 284 tr/min
- Niveau sonore : 63 dB(A) LWA
- Raccord de sortie : 3/4’’ femelle
- Dimensions (L x l x h) : 80 x 60 x 102 cm
- Poids : 200 kg
Usage et applications :
Ce compresseur est conçu pour fournir de l’air comprimé à usage industriel.
Il ne doit pas être utilisé dans des environnements présentant un risque d’incendie ou d’explosion, ni pour la production d’air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires sans filtration spécifique.
Fonctionnement :
L’air extérieur est aspiré par un clapet d’admission filtré, puis comprimé à l’intérieur du bloc vis avec l’huile de lubrification.
L’air et l’huile sont ensuite séparés efficacement, l’air comprimé étant filtré pour minimiser les particules d’huile en suspension.
Un système de refroidissement par air maintient la température optimale.
Un thermostat de sécurité arrête automatiquement la machine si la température d’huile atteint 115 °C.
Conditions d’utilisation et recommandations :
- La machine doit fonctionner au minimum à 10 % de sa capacité totale pour éviter la condensation dans l’huile.
- Le compresseur doit être installé dans une pièce ventilée avec une température ambiante comprise entre 5 °C et 40 °C.
- Le sol doit être plat et adapté au poids de 200 kg du compresseur.
- Une distance minimale de 1,5 m doit être laissée autour de la machine pour la maintenance.
Avantages produit :
- Compact et entièrement protégé
- Faible niveau sonore
- Moteur IE3 haute efficacité
- Variateur de vitesse pour adaptation précise du débit
- Tableau de commande intuitif et complet
- Maintenance facilitée grâce à l’accessibilité frontale des filtres et bouchons
Conditionnement, stockage et conservation :
Le compresseur est livré prêt à être installé.
Les matériaux d’emballage doivent être éliminés conformément aux réglementations en vigueur, en évitant toute pollution ou danger environnemental.
Normes et sécurité :
- Conforme aux exigences essentielles de sécurité de la directive européenne 2006/42 CE.
- Équipé de dispositifs de sécurité tels que vis de sécurité, bouton d’arrêt d’urgence, valve de sécurité, protections contre les surcharges et dispositifs différentiel.
- Les opérations électriques doivent être réalisées par du personnel qualifié.
Dimensions et poids détaillés :
- Longueur : 80,4 cm
- Largeur : 60,3 cm
- Hauteur : 102 cm
- Poids : 200 kg
Le compresseur peut être raccordé à un réservoir d’air de 270 litres avec ou sans sécheur, dont les dimensions et poids sont spécifiés dans la documentation.
Cette description est basée sur les informations techniques et le manuel utilisateur fournis (notamment les pages 1, 2, 3, 4, 13, 14, 16, 17, 19 et 20 du manuel).
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ de dernière génération est simple d’utilisation et multifonctions. Il affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état de fonctionnement du compresseur (marche à vide, compression, alarmes). Le compresseur intègre un bloc vis encapsulé C43i avec système de séparation air/huile à 3 étages, vanne d’aspiration et filtres intégrés pour une efficacité optimale.
La maintenance est facilitée grâce à l’accessibilité frontale des filtres, voyants et bouchons d’huile, permettant un entretien par une seule personne. Le compresseur fonctionne avec une vitesse variable de rotation comprise entre 4 174 et 9 284 tr/min. La pression de service maximale est de 10 bar. Le raccord de sortie est un filetage femelle 3/4’’.
Dimensions : 80,4 cm de longueur, 60,3 cm de largeur, 102 cm de hauteur. Poids : 200 kg.
Usage industriel, adapté pour fournir de l’air comprimé, avec des recommandations d’installation dans un environnement ventilé, température ambiante entre 5 °C et 40 °C, et une distance minimale de 1,5 m autour de la machine pour la maintenance. La machine doit fonctionner au minimum à 10 % de sa capacité pour éviter la condensation dans l’huile.
Sécurité assurée par des dispositifs conformes à la directive européenne 2006/42 CE, incluant vis de sécurité, bouton d’arrêt d’urgence, valve de sécurité, protections contre les surcharges et dispositifs différentiels. Les opérations électriques doivent être réalisées par du personnel qualifié.
Avantages : compresseur compact et robuste, faible niveau sonore, moteur IE3 haute efficacité, variateur de vitesse pour adaptation précise du débit, tableau de commande intuitif, maintenance simplifiée, fiabilité garantie 2 ans.
Le compresseur est livré prêt à l’installation. Les matériaux d’emballage doivent être éliminés conformément aux réglementations environnementales en vigueur.
- référence industrielle : 469206
- spécificités : triphasé
- tableau de commande électronique : air energy control 3b+
- châssis robuste, facilement transportable
- bouton arrêt d'urgence
- variateur de vitesse danfoss vlt
- contrôleur de phase par variateur de vitesse
- cordon d'alimentation
- flexible de connexion cuve ou réseau (non fourni)
- pression de service : 10 bar
- puissance moteur : 10 hp
- puissance moteur : 7,5 kw
- niveau sonore : 63 db(a) lwa
- débit maxi : 58,5 m³/h (975 l/min)
- débit mini : 26,3 m³/h (438 l/min)
- vitesse de rotation maxi : 9284 tr/min
- vitesse de rotation mini : 4174 tr/min
- raccord de sortie : 3/4’’ femelle
- dimensions (l x l x h) : 80 x 60 x 102 cm
- poids : 200 kg
L’appareil est destiné à fournir de l’air comprimé à usage industriel. Il ne doit pas être utilisé dans des locaux présentant un risque d’incendie ou d’explosion, ni dans des environnements où des substances dangereuses peuvent être émises (solvants, vapeurs inflammables, alcool, etc.). Il ne doit pas non plus être utilisé pour produire de l’air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur doit fonctionner en continu ou de manière intermittente, mais toujours à au moins 10 % de sa capacité totale afin d’éviter la condensation dans l’huile. Il doit être installé sur un sol plat et dans une pièce ventilée, avec une température ambiante comprise entre 5 °C et 40 °C. Un espace libre d’au moins 1,5 mètre doit être prévu autour de la machine pour permettre la maintenance.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ facilite l’utilisation en affichant en temps réel les paramètres essentiels tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état de fonctionnement du compresseur (marche à vide, compression, alarmes).
Le compresseur peut être raccordé à un réservoir d’air comprimé de 270 litres, avec ou sans sécheur. Le sécheur fonctionne automatiquement pour maintenir un point de rosée de 3 °C, assurant ainsi la qualité de l’air comprimé.
En cas de dysfonctionnement ou de panne, il est recommandé d’éteindre la machine et de ne pas intervenir soi-même. Le service technique doit être contacté pour toute assistance.
Ainsi, pour obtenir un air comprimé adapté à un usage industriel, il convient de mettre en service le compresseur en respectant les conditions d’installation, de fonctionnement et de maintenance indiquées, en veillant à ce que la machine fonctionne toujours à plus de 10 % de sa capacité nominale et dans un environnement approprié.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Ce compresseur est-il adapté à un usage industriel spécifique ?
Ce compresseur à vis lubrifié est conçu pour fournir de l’air comprimé à usage industriel. Il ne doit pas être utilisé dans des locaux présentant un risque d’incendie ou d’explosion, ni pour produire de l’air destiné à la respiration humaine ou au contact direct avec des denrées alimentaires sans filtration adaptée.
Quelles sont les conditions d’installation à respecter pour ce compresseur ?
Le compresseur doit être installé sur un sol plat, dans une pièce ventilée avec une température comprise entre 5 °C et 40 °C. Un espace libre d’au moins 1,5 m autour de la machine est nécessaire pour permettre la maintenance. Il est également recommandé de prévoir un volume d’environ 30 m³ pour la salle et deux ouvertures pour la ventilation, une haute pour évacuer l’air chaud et une basse pour l’entrée d’air extérieur.
Comment fonctionne le système de compression et de filtration de ce compresseur ?
L’air extérieur est aspiré par un clapet d’admission filtré, puis comprimé dans un bloc vis encapsulé où l’huile de lubrification est injectée. L’air et l’huile sont séparés dans un réservoir dédié, puis l’air est filtré une seconde fois pour réduire les particules d’huile en suspension. Un système de refroidissement par air maintient la température optimale, avec un thermostat de sécurité arrêtant la machine si la température d’huile dépasse 115 °C.
Quels sont les critères techniques clés à vérifier avant l’achat ?
Le compresseur offre un débit variable de 26,3 à 58,5 m³/h à une pression maximale de 10 bar, avec un moteur triphasé de 10 CV (7,5 kW) à haut rendement IE3. Il dispose d’un variateur de vitesse Danfoss VLT pour ajuster précisément le débit d’air à la demande. Ses dimensions sont de 80 x 60 x 102 cm pour un poids de 200 kg.
Quels dispositifs de sécurité sont intégrés sur ce compresseur ?
Le compresseur est équipé d’un bouton d’arrêt d’urgence, d’une valve de sécurité, de protections contre les surcharges, et d’un thermostat de sécurité qui arrête la machine en cas de surchauffe de l’huile. Tous les travaux électriques doivent être réalisés par du personnel qualifié.
Comment s’effectue la maintenance et l’accès aux éléments d’entretien ?
Les filtres, voyants et bouchons d’huile sont accessibles à l’avant du compresseur pour faciliter l’entretien par une seule personne. Le bloc vis encapsulé intègre un système de séparation air/huile à haute efficacité, simplifiant la maintenance régulière.
