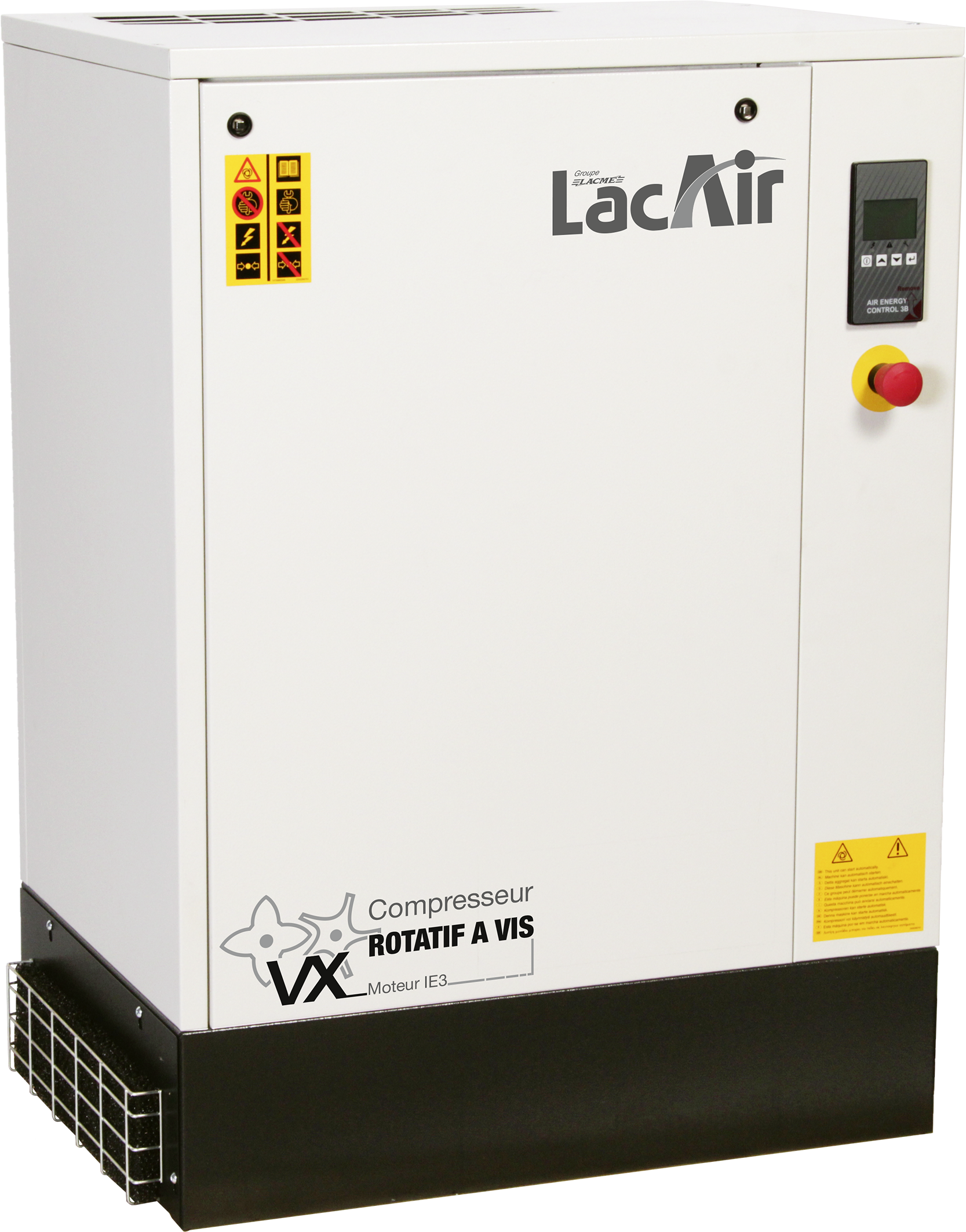

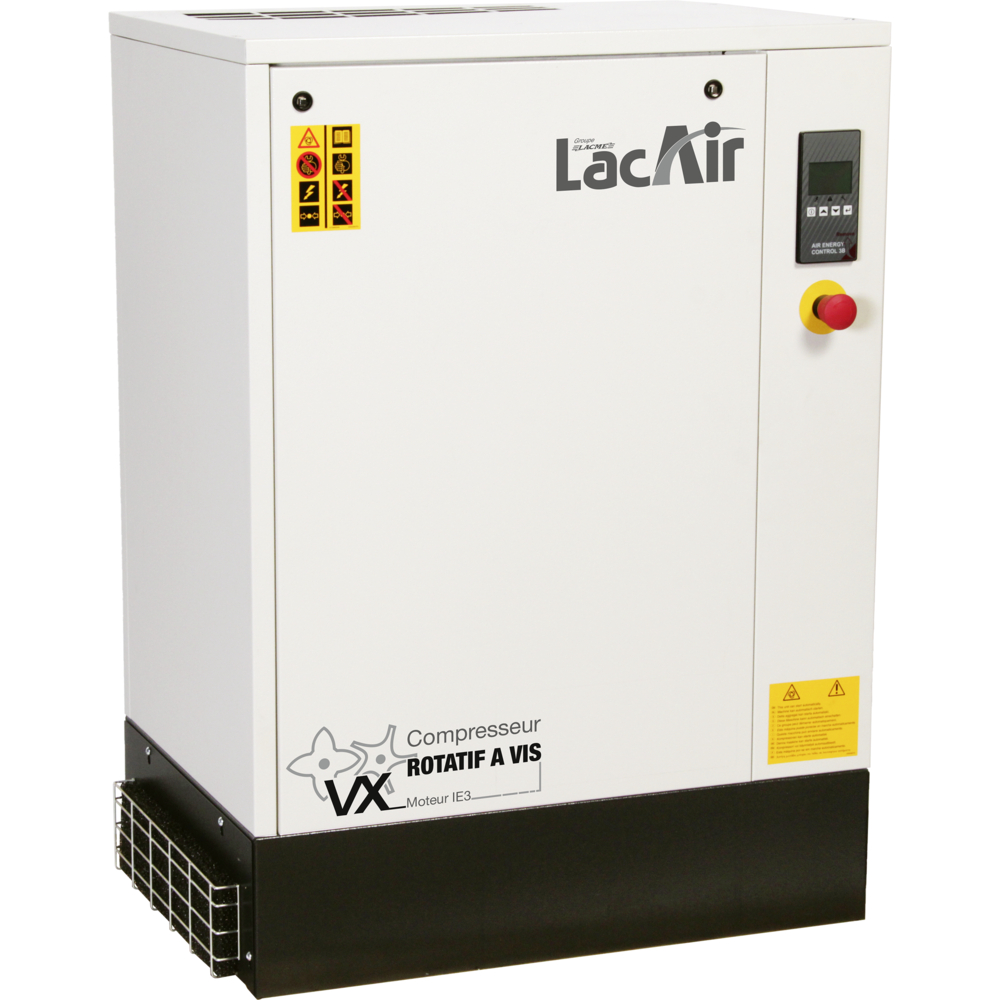

Compresseur à vis 10 cv 57,9 m³/h LACME vx 10 bloc vis encapsulé Triphasé - 469091
Référence : LACM469091
Découvrez Compresseur à vis 10 cv 57,9 m³/h LACME vx 10 bloc vis encapsulé Triphasé - 469091 disponible à l'achat
- Triphasé avec tableau de commande Air Energy Control 3B
- Bloc vis encapsulé, compact et protégé
- Faible niveau sonore : 67 dB(A)
- Débit : 57,9 m³/h à 10 bar
- Moteur IE3 IP55, puissance 10 CV / 7,5 kW
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact et entièrement protégé
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 67 dB(A)
Le moteur est un moteur haut rendement IE3 avec protection IP55, d’une puissance de 10 CV (7,5 kW), démarrage étoile/triangle. L’entraînement se fait par courroie verticale. Le compresseur est simple à installer et à mettre en service rapidement.
Le tableau de commande électronique multifonctions Air ENERGY CONTROL 3B permet une utilisation intuitive et un accès facile à différents menus, notamment :
- Indicateur de maintenance avec heures restantes avant entretien
- Réinitialisation des alarmes
- Affichage en temps réel des paramètres de bon fonctionnement : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme)
Le bloc vis encapsulé intègre un système compact de séparation air/huile, une vanne d’aspiration et des filtres, facilitant l’entretien. Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant du compresseur pour un entretien aisé par une seule personne. L’entretien est recommandé toutes les 2000 heures ou une fois par an.
Caractéristiques techniques principales :
- Débit d’air : 57,9 m³/h (soit 966 l/min)
- Pression de service : 10 bar
- Vitesse du bloc vis : 9188 tr/min
- Raccord de sortie : 3/4" F
- Niveau sonore : 67 dB(A)
- Dimensions (L x l x h) : 80 x 60 x 102 cm
- Poids : 190 kg
- Alimentation électrique : 400 V triphasé
Équipement standard :
- Tableau de commande Air ENERGY CONTROL 3B
- Bouton d’arrêt d’urgence
- Cordon d’alimentation
- Flexible de connexion cuve ou réseau (non fourni, à prévoir)
Avantages produit :
- Compact et entièrement protégé
- Puissant et fiable avec bloc vis encapsulé X43i
- Moteur haut rendement IE3 pour économie d’énergie
- Faible niveau sonore pour un environnement de travail plus confortable
- Facilité d’entretien avec accès frontal aux composants
- Garantie 2 ans
Conditionnement et stockage :
Le compresseur est livré prêt à être installé. Il doit être stocké dans un endroit sec et protégé avant installation.
Normes et certifications ne sont pas spécifiées dans le document.
Ce compresseur est adapté aux applications industrielles nécessitant un débit d’air continu, fiable et à faible nuisance sonore.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Flexible connexion cuve ou réseau (non fourni - à prévoir)
- Pression de service : 10
- Puissance moteur 1 : 10
- Puissance moteur 2 : 7.5
- Niveau sonore : 67
- Sortie d'air : 3/4" F
- Vitesse de rotation : 9188
- Bloc vis : Encapsulé : X43i
- Débit 1 : 57.9
- Débit 2 : 966
L'utilisation s'effectue en connectant le compresseur à une alimentation électrique triphasée et à un réseau d'air comprimé via un robinet manuel d'interception. Le compresseur doit être installé sur un sol plat, dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³. Deux ouvertures de ventilation sont nécessaires : une haute pour évacuer l'air chaud et une basse pour l'entrée d'air extérieur.
Le tableau de commande électronique multifonctions Air ENERGY CONTROL 3B permet une utilisation intuitive avec accès à différents menus, dont l'indicateur de maintenance, la réinitialisation des alarmes et l'affichage en temps réel des paramètres de fonctionnement (pression et température de l'huile, heures de travail, état du compresseur).
L'appareil est prévu pour un fonctionnement continu ou intermittent, avec une recommandation de fonctionnement à au moins 10 % de sa capacité pour éviter la condensation dans l'huile.
Le compresseur est équipé d'un système de protection automatique qui arrête la machine si la température de l'huile atteint 115°C.
Tous les filtres, voyants et bouchons d'huile sont accessibles à l'avant pour faciliter l'entretien par une seule personne. L'entretien doit être réalisé toutes les 2000 heures ou au moins une fois par an.
En cas de dysfonctionnement, il est recommandé d'éteindre la machine et de ne pas la manipuler avant d'avoir contacté un service technique qualifié.
Le compresseur peut être raccordé à un sécheur d'air réfrigéré qui fonctionne automatiquement pour sécher l'air comprimé avant sa distribution.
Le drainage des condensats doit être réalisé conformément aux réglementations locales, avec un drainage manuel ou automatique conduit à l'extérieur du compresseur.
L'ensemble doit être raccordé à un réservoir d'air complet équipé d'une valve de sécurité, et les connexions doivent respecter les normes en vigueur.
En résumé, le compresseur est utilisé pour fournir de l'air comprimé industriel en continu ou de manière intermittente, avec un contrôle et une maintenance simplifiés grâce à son tableau de commande et son accès frontal aux composants. Il est destiné à un usage en intérieur dans des environnements ventilés et contrôlés.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les principaux avantages techniques du compresseur à vis LACME VX 10 ?
Ce compresseur est équipé d’un bloc vis encapsulé nouvelle génération, compact et entièrement protégé, garantissant un faible niveau sonore de 67 dB(A). Il dispose d’un moteur triphasé haut rendement IE3 avec protection IP55 et d’un démarrage étoile/triangle. Son tableau de commande multifonctions Air ENERGY CONTROL 3B facilite l’utilisation et le suivi des paramètres de fonctionnement.
Comment est assuré le contrôle et la maintenance du compresseur ?
Le tableau de commande Air ENERGY CONTROL 3B affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur. Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour un entretien simple par une seule personne. L’entretien est recommandé toutes les 2000 heures ou au moins une fois par an.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé sur un sol plat dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C, et un volume d’environ 30 m³. Deux ouvertures de ventilation sont nécessaires : une haute pour évacuer l’air chaud et une basse pour l’entrée d’air extérieur. En cas d’environnement poussiéreux, un panneau de filtrage est conseillé sur l’ouverture d’entrée d’air.
Quelles sont les caractéristiques de sécurité intégrées à ce compresseur ?
Le compresseur est protégé par un thermostat de sécurité qui arrête automatiquement la machine si la température de l’huile atteint 115°C. Il est équipé d’un bouton d’arrêt d’urgence et de dispositifs de sécurité tels que valve de sécurité et protections contre la surcharge. La machine respecte les exigences essentielles de sécurité de la directive européenne 2006/42 CE.
Quels sont les critères de raccordement et d’alimentation électrique à respecter ?
Le compresseur nécessite une alimentation triphasée 400 V avec un câble conforme aux normes en vigueur, protégé par un dispositif de coupure automatique avec différentiel. Le démarrage est étoile/triangle. Le raccordement doit être effectué par du personnel qualifié et respecter les schémas de câblage fournis. Un robinet manuel d’interception doit être installé entre le compresseur et le réseau d’air comprimé.
