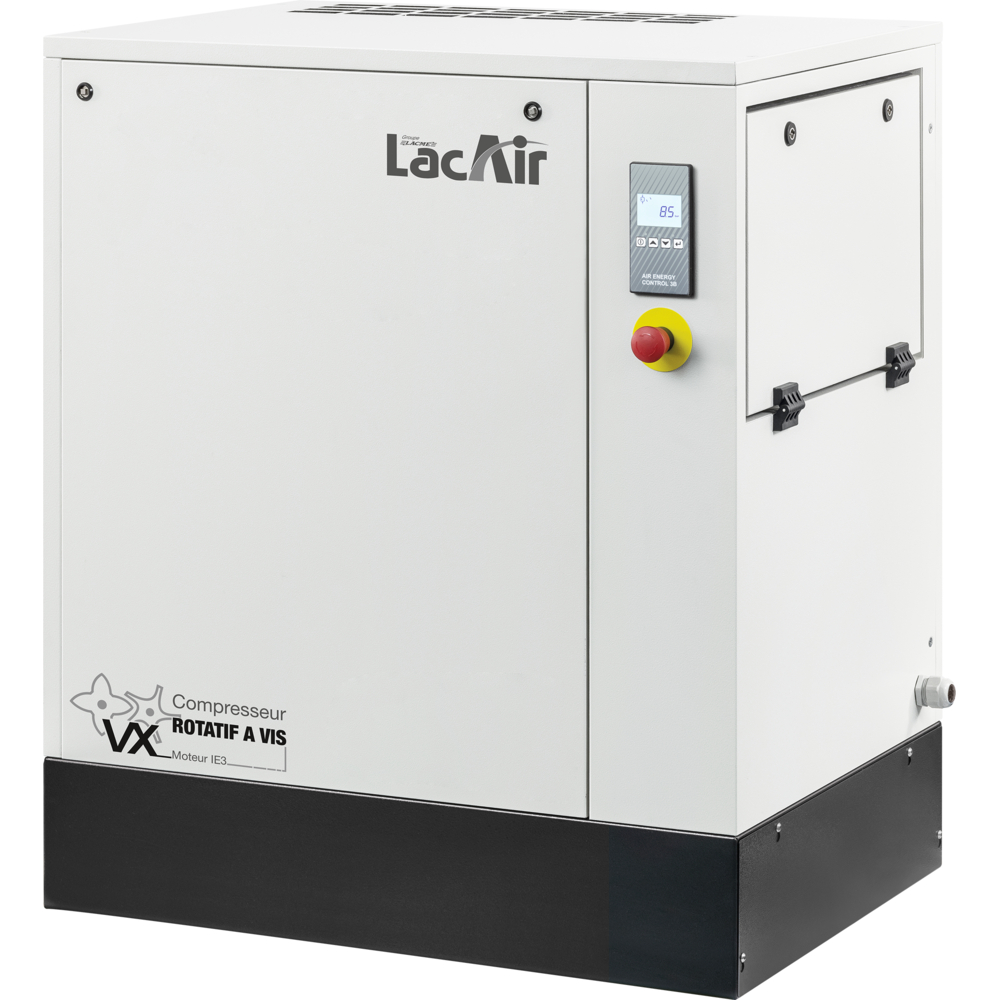

Compresseur à vis 10 cv 59,7 m³/h LACME vx 10s bloc vis encapsulé Triphasé - 469101
Référence : LACM469101
Découvrez Compresseur à vis 10 cv 59,7 m³/h LACME vx 10s bloc vis encapsulé Triphasé - 469101 disponible à l'achat
- Triphasé, bloc vis encapsulé
- Faible niveau sonore : 65 dB(A)
- Moteur IE3 IP55, 10 CV / 7,5 kW
- Vitesse de rotation : 4463 tr/min
- Pression de service : 10 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact et entièrement protégé
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 65 dB(A) Vitesse lente (4463 tr/min)
Le niveau sonore est faible, à 65 dB(A), grâce à sa carrosserie spécifique qui garantit un fonctionnement silencieux. Il est compact et entièrement protégé, ce qui facilite son installation rapide et opérationnelle.
Le tableau de commande électronique Air Energy Control 3B, simple et intuitif, affiche en temps réel les paramètres essentiels du compresseur : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarmes). Il offre aussi un indicateur de maintenance avec heures restantes avant entretien et permet la réinitialisation des alarmes.
L’équipement standard comprend :
- Tableau de commande Air Energy Control 3B
- Bouton d’arrêt d’urgence
- Cordon d’alimentation
- Flexible de connexion cuve ou réseau (non fourni, à prévoir)
Tous les filtres, voyants et bouchons d’huile sont situés en face avant pour faciliter l’entretien par une seule personne. L’entretien est recommandé toutes les 2000 heures ou une fois par an.
Le compresseur est garanti 2 ans. Ses dimensions sont 94 cm de longueur, 71 cm de largeur et 102 cm de hauteur, pour un poids de 204 kg. La sortie d’air est en raccord 3/4" F.
Ce compresseur est adapté aux applications industrielles nécessitant un débit d’air continu, avec une fiabilité renforcée par son bloc vis encapsulé, son moteur performant et son système de contrôle intelligent. Il est disponible également en version 8 et 13 bar.
Résumé des caractéristiques techniques :
- Débit : 59,75 m³/h (996 l/min)
- Pression de service : 10 bar
- Vitesse bloc vis : 4463 tr/min
- Puissance moteur : 10 CV (7,5 kW)
- Tension alimentation : 400 V triphasé
- Niveau sonore : 65 dB(A)
- Dimensions (L x l x h) : 94 x 71 x 102 cm
- Poids : 204 kg
Le compresseur à vis LACMÉ VX 10S allie compacité, faible bruit, performance énergétique et facilité d’entretien pour un usage industriel fiable et économique.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Flexible connexion cuve ou réseau (non fourni - à prévoir)
- Pression de service : 10
- Puissance moteur 1 : 10
- Puissance moteur 2 : 7.5
- Niveau sonore : 65
- Sortie d'air : 3/4" F
- Vitesse de rotation : 4463
- Bloc vis : Encapsulé : X55i
- Débit 1 : 59.75
- Débit 2 : 996
L'utilisation se fait en raccordant le compresseur à une alimentation électrique triphasée et au réseau d'air comprimé, avec un robinet manuel d'interception pour isoler la machine lors de la maintenance. Le compresseur doit être installé sur un sol plat, dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C, un volume d'environ 30 m³, et des ouvertures pour assurer la circulation de l'air, dont une en position haute pour évacuer l'air chaud et une en position basse pour l'entrée d'air frais.
Le tableau de commande électronique Air Energy Control 3B permet d'accéder facilement aux paramètres essentiels en temps réel, tels que la pression et la température de l'huile, les heures totales de fonctionnement, l'état du compresseur (marche à vide, compression, alarmes) ainsi qu'un indicateur de maintenance avec heures restantes avant entretien et la réinitialisation des alarmes.
Le compresseur est destiné à fournir de l'air comprimé à usage industriel uniquement. Il ne doit pas être utilisé dans des environnements à risque d'incendie ou d'explosion, ni pour produire de l'air destiné à la respiration humaine ou en contact direct avec des denrées alimentaires, sauf si l'air est filtré par un système adapté.
L'entretien courant consiste à vérifier et remplacer les filtres, voyants et bouchons d'huile situés en face avant du compresseur, facilitant ainsi l'accès pour une personne seule. L'entretien est recommandé toutes les 2000 heures ou une fois par an.
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas la manipuler, en contactant le service technique. Le compresseur doit toujours fonctionner avec au moins 10 % de sa capacité totale pour éviter la condensation dans l'huile.
Le résultat attendu est un débit d'air continu à une pression de service de 10 bar, avec un fonctionnement silencieux (niveau sonore de 65 dB(A)) et une surveillance facilitée grâce au tableau de commande électronique.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages techniques du bloc vis encapsulé sur ce compresseur ?
Le compresseur est équipé d’un bloc vis encapsulé X55i qui intègre un système compact de séparation air/huile, une vanne d’aspiration et des filtres. Cette conception assure une meilleure fiabilité et facilite l’entretien, tout en garantissant un débit d’air continu à 10 bar de pression.
Comment le tableau de commande Air Energy Control 3B facilite-t-il la gestion du compresseur ?
Le tableau de commande affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il dispose également d’un indicateur de maintenance avec heures restantes avant entretien et permet la réinitialisation des alarmes, simplifiant ainsi la surveillance et la maintenance.
Quelles conditions d’installation sont nécessaires pour garantir un fonctionnement optimal ?
Le compresseur doit être installé sur un sol plat dans une pièce ventilée d’environ 30 m³, avec une température ambiante comprise entre 5°C et 40°C. La pièce doit comporter deux ouvertures pour la ventilation : une en position haute pour évacuer l’air chaud et une en position basse pour l’entrée d’air frais, assurant ainsi un refroidissement efficace.
Quels dispositifs de sécurité sont intégrés sur ce compresseur ?
Le compresseur est équipé d’un thermostat de sécurité qui arrête automatiquement la machine si la température de l’huile atteint 115°C. Il comprend aussi un bouton d’arrêt d’urgence, une valve de sécurité sur le réservoir d’air, ainsi que des protections contre les surtensions électriques. Toutes les opérations électriques doivent être réalisées par du personnel qualifié.
Quelles sont les recommandations d’entretien spécifiques à ce compresseur ?
L’entretien doit être réalisé toutes les 2000 heures ou une fois par an. Tous les filtres, voyants et bouchons d’huile sont situés en face avant pour faciliter l’accès et permettre une maintenance par une seule personne. Il est conseillé d’utiliser exclusivement des pièces d’origine pour garantir la sécurité et la performance de la machine.
Quels sont les critères spécifiques à vérifier pour le choix d’un compresseur à vis triphasé à vitesse fixe ?
Il faut vérifier la pression de service adaptée (ici 10 bar), le débit d’air continu (59,75 m³/h), la puissance moteur (10 CV / 7,5 kW) et la classe de protection électrique (IE3 - IP55). La présence d’un bloc vis encapsulé pour la séparation air/huile et un tableau de commande intelligent facilitant la maintenance sont également des critères essentiels.
