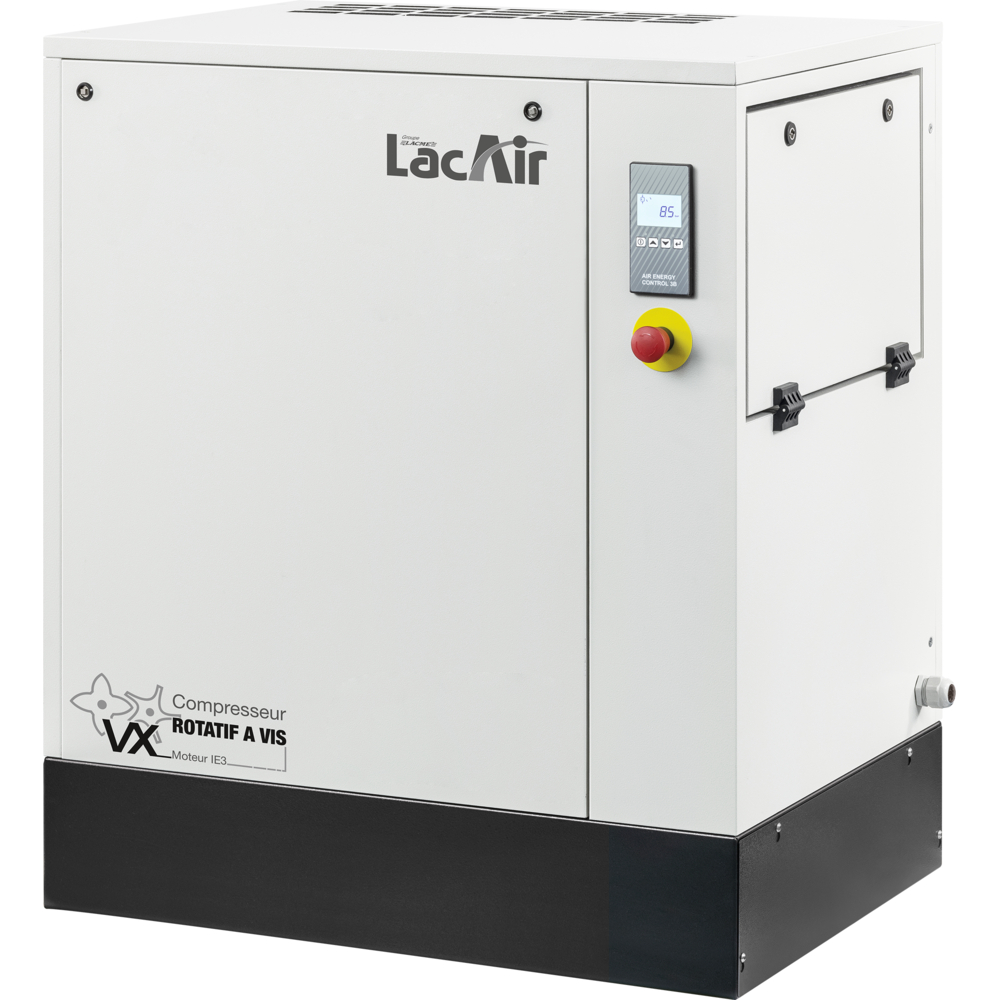

Compresseur à vis 20 cv 100,8 m³/h LACME vx 20 bloc vis encapsulé Triphasé - 469121
Référence : LACM469121
Découvrez Compresseur à vis 20 cv 100,8 m³/h LACME vx 20 bloc vis encapsulé Triphasé - 469121 disponible à l'achat
- Triphasé, compact et protégé
- Bloc vis encapsulé, débit 100,8 m³/h
- Faible niveau sonore : 71 dB(A)
- Puissance moteur : 20 CV / 15 kW
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact et entièrement protégé
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 71 dB(A)
Le compresseur fonctionne par entraînement par courroie verticale, avec une vitesse de rotation du bloc vis de 6922 tr/min. Son niveau sonore est faible, de 71 dB(A), grâce à une carrosserie spécifique qui réduit les nuisances sonores, ce qui le rend adapté à des environnements exigeant un faible bruit.
L’équipement standard comprend un tableau de commande électronique multifonctions Air Energy Control 3B, simple et intuitif, qui permet un accès facile à différents menus tels que l’indicateur de maintenance, la réinitialisation des alarmes, et affiche en temps réel les paramètres essentiels : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression).
Tous les filtres, voyants et bouchons d’huile sont situés en face avant pour faciliter l’entretien par une seule personne. L’entretien est recommandé toutes les 2000 heures ou une fois par an. Des kits d’entretien sont disponibles pour 2000h, 4000h et 8000h.
Caractéristiques techniques détaillées :
- Alimentation : triphasé 400 V
- Puissance moteur : 20 CV (15 kW)
- Débit d’air : 100,8 m³/h (1680 l/min)
- Pression de service : 10 bar (disponible aussi en versions 8 et 13 bar)
- Niveau sonore : 71 dB(A)
- Sortie d’air : raccord 3/4" F
- Dimensions (L x l x h) : 94 x 71 x 102 cm
- Poids : 234 kg
Avantages produits :
- Compact et entièrement protégé
- Moteur haut rendement IE3 avec protection IP55
- Faible niveau sonore pour un environnement de travail confortable
- Tableau de commande multifonctions intuitif pour un suivi optimal
- Bloc vis encapsulé garantissant fiabilité et simplicité d’entretien
- Garantie 2 ans
Conditions d’utilisation et recommandations :
- Installation rapide et opérationnelle
- Entretien facilité grâce à l’accessibilité des composants en face avant
- Utilisation recommandée avec un flexible de connexion cuve ou réseau (non fourni, à prévoir)
- Démarrage étoile/triangle de série pour une meilleure protection du moteur
Conditionnement, stockage et conservation :
- Produit livré prêt à installer, compact pour un stockage facilité
Ce compresseur est adapté pour des applications industrielles nécessitant un débit d’air continu, fiable et silencieux, avec une maintenance simplifiée et une consommation énergétique optimisée.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Flexible connexion cuve ou réseau (non fourni - à prévoir)
- Pression de service : 10
- Puissance moteur 1 : 20
- Puissance moteur 2 : 15
- Niveau sonore : 71
- Sortie d'air : 3/4" F
- Vitesse de rotation : 6922
- Bloc vis : Encapsulé : X55i
- Débit 1 : 100.8
- Débit 2 : 1680
L'appareil est mis en route via un tableau de commande électronique multifonctions, simple d'utilisation, qui permet d'accéder aux menus de suivi tels que l'indicateur de maintenance, la réinitialisation des alarmes, et l'affichage en temps réel des paramètres essentiels (pression et température de l'huile, heures de fonctionnement, état du compresseur).
Le compresseur est destiné à fournir un débit d'air continu à usage industriel, dans des environnements ne présentant pas de risques d'incendie, d'explosion ou de substances dangereuses. Il ne doit pas être utilisé pour produire de l'air destiné à la respiration humaine ou en contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur doit être installé dans une pièce ventilée, avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³. Il doit reposer sur un sol plat et stable, avec un espace suffisant autour pour permettre les opérations de maintenance. Un flexible de connexion vers la cuve ou le réseau d'air comprimé est nécessaire (non fourni).
En cas de dysfonctionnement ou de panne, il est recommandé d'éteindre la machine et de ne pas intervenir soi-même, mais de contacter un service technique qualifié.
L'entretien courant consiste à vérifier et remplacer les filtres, voyants et bouchons d'huile situés en face avant du compresseur, accessible pour une personne seule. L'entretien est à réaliser toutes les 2000 heures ou une fois par an, selon les indications du tableau de commande.
Le résultat attendu est un débit d'air continu et stable à une pression de service de 10 bar, avec un faible niveau sonore (71 dB(A)), adapté à un environnement de travail nécessitant un fonctionnement silencieux.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages techniques du bloc vis encapsulé sur ce compresseur ?
Le bloc vis encapsulé X55i intègre un système compact de séparation air/huile, une vanne d’aspiration et des filtres. Cette conception compacte et protégée assure une grande fiabilité et facilite l’entretien, tout en garantissant un débit d’air continu et stable.
Comment le tableau de commande Air Energy Control 3B facilite-t-il l’utilisation et le suivi du compresseur ?
Le tableau de commande multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement et l’état du compresseur (marche à vide, compression). Il permet aussi d’accéder facilement à l’indicateur de maintenance et à la réinitialisation des alarmes, simplifiant ainsi la gestion opérationnelle.
Quelles sont les conditions d’installation recommandées pour ce compresseur à vis ?
Le compresseur doit être installé dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C, sur un sol plat et stable. Il faut prévoir un espace suffisant autour pour les opérations de maintenance et utiliser un flexible de connexion vers la cuve ou le réseau d’air comprimé (non fourni).
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est équipé d’un thermostat de sécurité qui arrête la machine si la température de l’huile atteint 115°C. Il dispose également d’une valve de sécurité, d’un bouton d’arrêt d’urgence et de protections contre les surcharges électriques. Tous les composants de sécurité sont conformes à la norme européenne 2006/42 CE.
Quelles sont les spécifications électriques et mécaniques essentielles à connaître ?
Le compresseur est alimenté en triphasé 400 V avec un moteur haut rendement IE3 protégé IP55 de 20 CV (15 kW). Il fonctionne à vitesse fixe avec un entraînement par courroie verticale et une vitesse de rotation du bloc vis de 6922 tr/min. Sa pression de service est de 10 bar, avec un débit d’air de 100,8 m³/h.
