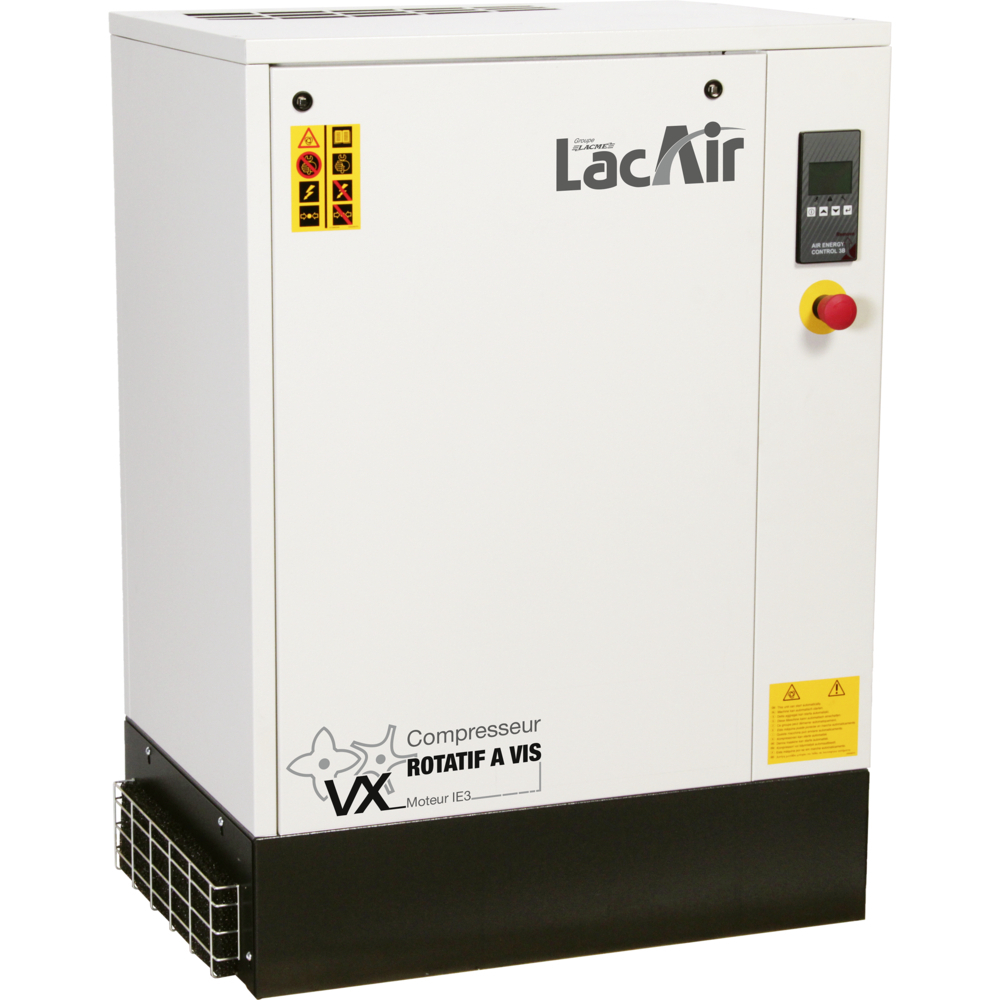

Compresseur à vis 4 cv/3 kw LACME 21,6 m³/h vx 4 Triphasé - 469041
Référence : LACM469041
Découvrez Compresseur à vis 4 cv/3 kw LACME 21,6 m³/h vx 4 Triphasé - 469041 disponible à l'achat
- Triphasé, moteur IE3 IP55 avec démarrage direct
- Bloc vis encapsulé, faible niveau sonore : 62 dB(A)
- Pression de service 10 bar, débit 21,6 m³/h
- Tableau de commande Air Energy Control 3B
- Compact et entièrement protégé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact et entièrement protégé
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 62 dB(A)
Le moteur est un moteur haut rendement IE3 classé IP55, d’une puissance de 4 CV (3 kW), avec un démarrage direct. L’entraînement se fait par courroie verticale. La vitesse de rotation du bloc vis est de 3849 tr/min. La pression de service est de 10 bar, avec un débit d’air de 21,6 m³/h (360 l/min). La sortie d’air est équipée d’un raccord 3/4" F. La tension d’alimentation est triphasée 400 V/3 phases. Le poids total du compresseur est de 147 kg, avec des dimensions compactes de 80 x 60 x 102 cm (L x l x h).
Le compresseur est équipé d’un tableau de commande électronique multifonctions Air Energy Control 3B, simple d’utilisation et intuitif. Ce tableau permet un accès facile à plusieurs menus, notamment l’indicateur de maintenance (heures restantes avant entretien), la réinitialisation des alarmes, et affiche en temps réel les paramètres de bon fonctionnement tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme).
L’équipement standard comprend également un bouton d’arrêt d’urgence, un cordon d’alimentation et un flexible de connexion cuve ou réseau (non fourni, à prévoir).
L’entretien est facilité par la disposition de tous les filtres, voyants et bouchons d’huile en face avant du compresseur, permettant un accès aisé et une intervention par une seule personne. La maintenance est recommandée toutes les 2000 heures ou une fois par an.
Avantages principaux :
- Compact et entièrement protégé
- Faible niveau sonore (62 dB(A))
- Moteur haut rendement IE3 IP55
- Bloc vis encapsulé avec séparation air/huile intégrée
- Tableau de commande multifonctions pour une gestion simple et efficace
- Installation et mise en service rapides
- Fiabilité et garantie 2 ans
Conditionnement, stockage et conservation : non spécifiés dans le document.
Normes et certifications spécifiques ne sont pas mentionnées, mais le moteur IE3 indique une conformité aux normes d’efficacité énergétique élevées.
Le compresseur est adapté pour des applications industrielles nécessitant un débit d’air continu à 10 bar, avec une utilisation triphasée et un fonctionnement silencieux.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Démarrage direct Bouton d'arrêt d'urgence Cordon d'alimentation Flexible connexion cuve ou réseau (non fourni - à prévoir)
- Pression de service : 10
- Puissance moteur 1 : 4
- Puissance moteur 2 : 3
- Niveau sonore : 62
- Sortie d'air : 3/4" F
- Vitesse de rotation : 3849
- Bloc vis : Encapsulé : X43i
- Débit 1 : 21.6
- Débit 2 : 300
L’appareil est piloté par un tableau de commande électronique multifonctions (Air Energy Control 3B) qui affiche en temps réel les paramètres de fonctionnement tels que la pression et la température de l’huile, les heures totales de travail, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Ce tableau permet aussi l’indicateur de maintenance et la réinitialisation des alarmes.
L’installation doit être réalisée sur un sol plat, avec un espace suffisant autour de la machine pour la maintenance. La ventilation de la salle doit permettre d’éviter une température ambiante supérieure à 40 °C ou inférieure à 5 °C, avec un volume d’environ 30 m³ et deux ouvertures pour assurer un renouvellement d’air adéquat.
Le compresseur doit être relié à un réservoir d’air complet équipé d’une valve de sécurité. Un robinet manuel d’interception doit être installé entre le compresseur et le réseau d’air comprimé pour permettre l’isolation lors des opérations de maintenance. Le drainage des condensats peut être manuel ou automatique, et doit être conduit à l’extérieur conformément aux réglementations locales.
L’entretien courant s’effectue en accédant facilement aux filtres, voyants et bouchons d’huile situés en face avant de la machine. L’entretien est à réaliser toutes les 2000 heures ou une fois par an. En cas de panne ou de dysfonctionnement, la machine doit être arrêtée et ne pas être manipulée avant intervention par un personnel qualifié.
Le compresseur est destiné à fournir de l’air comprimé à usage industriel. Il ne doit pas être utilisé dans des locaux à risque d’incendie ou d’explosion, ni pour produire de l’air destiné à la respiration humaine ou en contact direct avec des denrées alimentaires sans système de filtration adapté.
En résumé, le compresseur s’utilise en le mettant en marche après installation conforme, en surveillant ses paramètres via le tableau de commande, en respectant les conditions de fonctionnement ambiantes et électriques, et en réalisant les opérations de maintenance préconisées pour assurer un fonctionnement continu et fiable.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques techniques principales du compresseur à vis LACME 469041 ?
Ce compresseur rotatif à vis triphasé fonctionne à vitesse fixe avec un moteur IE3 IP55 de 4 CV (3 kW). Il délivre un débit d’air de 21,6 m³/h à une pression de service de 10 bar. Son bloc vis est encapsulé (modèle X43i) et il est entraîné par courroie verticale à une vitesse de rotation de 3849 tr/min.
Comment le tableau de commande Air Energy Control 3B facilite-t-il l’utilisation du compresseur ?
Le tableau de commande électronique multifonctions Air Energy Control 3B affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet également l’indicateur de maintenance (heures restantes avant entretien) et la réinitialisation des alarmes, rendant la gestion simple et intuitive.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur dispose d’un thermostat de sécurité qui arrête automatiquement la machine en cas de surchauffe de l’huile à 115 °C. Il est aussi équipé d’un bouton d’arrêt d’urgence, d’une valve de sécurité sur le réservoir d’air, et de protections contre les risques électriques et mécaniques conformément à la norme européenne 2006/42 CE.
Quelles sont les conditions d’installation et d’utilisation à respecter ?
L’installation doit se faire sur un sol industriel plat avec un espace suffisant autour pour la maintenance (minimum 1,5 m). La ventilation de la salle doit garantir une température ambiante entre 5 °C et 40 °C, un volume d’environ 30 m³, et deux ouvertures pour assurer un renouvellement d’air efficace. Le compresseur doit être raccordé à un réservoir d’air complet équipé d’une valve de sécurité et un robinet manuel d’interception doit être installé pour isoler la machine lors de la maintenance.
Quels sont les critères d’entretien spécifiques de ce compresseur ?
