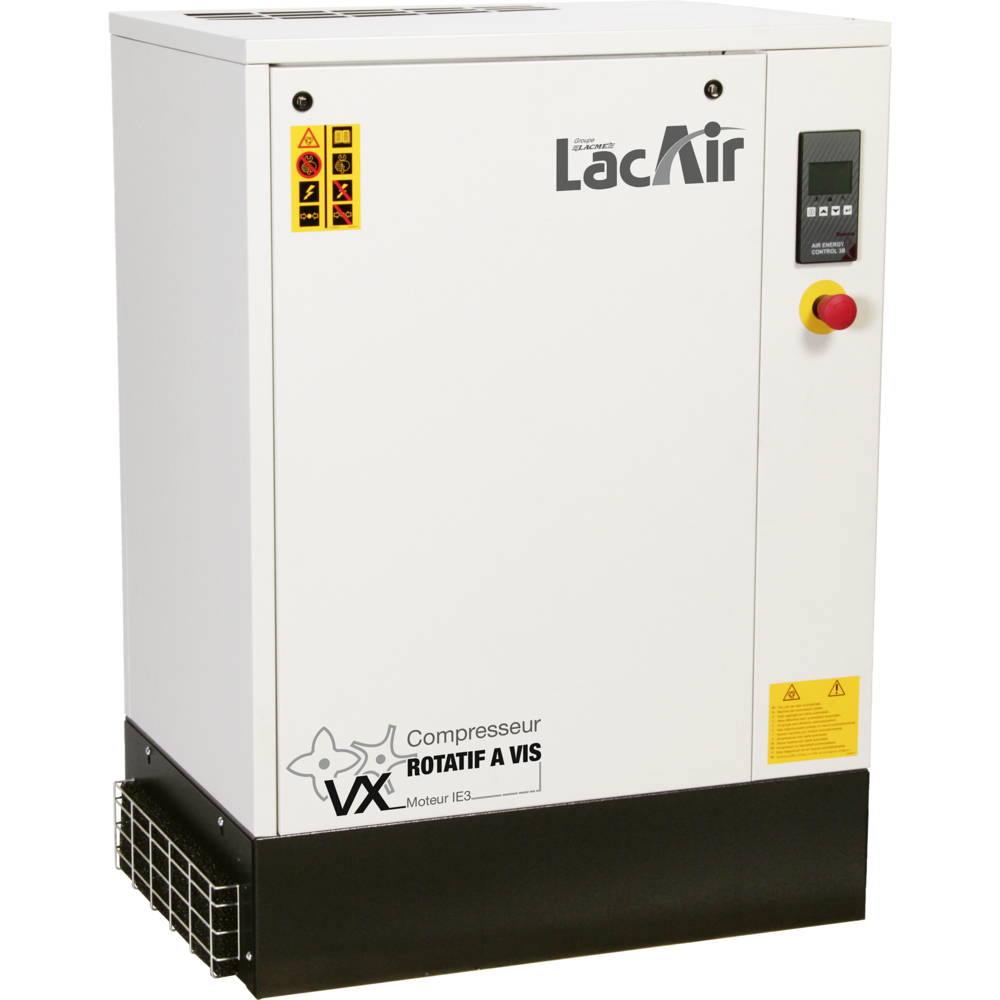

Compresseur à vis 7,5 cv 46,1 m³/h LACME vx 7,5 bloc vis encapsulé Triphasé - 469075
Référence : LACM469075
Découvrez Compresseur à vis 7,5 cv 46,1 m³/h LACME vx 7,5 bloc vis encapsulé Triphasé - 469075 disponible à l'achat
- Triphasé avec moteur IE3 IP55
- Bloc vis encapsulé, très faible niveau sonore : 65 dB(A)
- Débit 46,1 m³/h, pression de service 10 bar
- Démarrage étoile/triangle, tableau de commande inclus
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Compact et entièrement protégé
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 65 dB(A)
Le moteur est un moteur haut rendement IE3 avec indice de protection IP55, d’une puissance de 7,5 CV (5,5 kW), alimenté en triphasé 400 V, avec démarrage étoile/triangle. La vitesse de rotation du bloc vis est de 7 263 tr/min. Le compresseur est entraîné par courroie verticale.
Le tableau de commande électronique Air Energy Control 3B est simple et intuitif. Il affiche en temps réel les paramètres essentiels du compresseur : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme). Il donne également accès à différents menus, notamment un indicateur de maintenance (heures restantes avant entretien) et la réinitialisation des alarmes.
L’équipement standard comprend :
- Le tableau de commande Air Energy Control 3B
- Un bouton d’arrêt d’urgence
- Un cordon d’alimentation
- Un flexible de connexion cuve ou réseau (non fourni, à prévoir)
Les filtres, voyants et bouchons d’huile sont positionnés en face avant pour faciliter l’entretien par une seule personne. L’entretien est recommandé toutes les 2000 heures ou une fois par an.
Caractéristiques techniques principales :
- Débit d’air : 46,1 m³/h (soit 768 l/min)
- Pression de service : 10 bar
- Raccord de sortie : 3/4" F
- Niveau sonore : 65 dB(A)
- Dimensions : 80 x 60 x 102 cm (L x l x h)
- Poids : 163 kg
Avantages produit :
- Compact et entièrement protégé
- Faible niveau sonore
- Moteur haut rendement IE3 pour une meilleure économie d’énergie
- Facilité d’utilisation et d’entretien
- Garantie 2 ans
Le compresseur peut être installé rapidement et opérationnel dans divers environnements industriels ou agricoles. Il garantit un débit d’air continu et fiable, avec une maintenance simplifiée grâce à son accès frontal aux composants.
Des kits d’entretien sont disponibles pour 2000h, 4000h et 6000h, facilitant la maintenance programmée du compresseur.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Flexible connexion cuve ou réseau (non fourni - à prévoir)
- Pression de service : 10
- Puissance moteur 1 : 7.5
- Puissance moteur 2 : 5.5
- Niveau sonore : 65
- Sortie d'air : 3/4" F
- Vitesse de rotation : 7263
- Bloc vis : Encapsulé : X43i
- Débit 1 : 46.1
- Débit 2 : 768
L'utilisation du compresseur est prévue pour fournir de l'air comprimé à usage industriel. Il ne doit pas être utilisé dans des locaux à risque d'incendie ou d'explosion, ni dans des environnements où des substances dangereuses sont présentes. L'air comprimé produit ne doit pas être utilisé directement pour la respiration humaine ou en contact avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur est simple d'utilisation grâce à son tableau de commande électronique multifonctions Air Energy Control 3B, qui affiche en temps réel la pression et la température de l'huile, les heures de fonctionnement, ainsi que l'état du compresseur (marche à vide, compression, alarme). Ce tableau donne également accès à des menus pour l'indicateur de maintenance (heures restantes avant entretien) et la réinitialisation des alarmes.
Le compresseur peut être installé rapidement dans une salle adaptée, avec un sol plat et une ventilation suffisante (deux ouvertures pour l'entrée d'air frais et l'évacuation de l'air chaud). La température ambiante doit être comprise entre 5°C et 40°C, et le volume de la pièce d'environ 30 m³.
Le raccordement électrique nécessite une alimentation triphasée pour le compresseur et une alimentation monophasée pour le sécheur, avec des dispositifs de coupure et de protection conformes aux normes en vigueur. Le raccordement au réseau d'air comprimé doit comporter un robinet manuel d'interception pour isoler le compresseur lors des opérations de maintenance.
L'entretien courant doit être réalisé toutes les 2000 heures ou une fois par an. Tous les filtres, voyants et bouchons d'huile sont accessibles en façade pour faciliter l'entretien par une seule personne. En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas intervenir directement, en contactant le service technique.
Le résultat attendu est un débit d'air continu et fiable, avec un faible niveau sonore (65 dB(A)) et une surveillance facilitée des paramètres de fonctionnement pour assurer une maintenance programmée.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales du compresseur à vis LACME VX 7,5 ?
Ce compresseur triphasé à vis rotatif dispose d’un moteur IE3 haut rendement avec indice de protection IP55. Son bloc vis est encapsulé (modèle X43i) pour un fonctionnement compact et silencieux, avec un niveau sonore de 65 dB(A). Il délivre un débit d’air de 46,1 m³/h à une pression de service de 10 bar.
Comment fonctionne le tableau de commande Air Energy Control 3B ?
Le tableau de commande affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement, ainsi que l’état du compresseur (marche à vide, compression, alarme). Il permet aussi d’accéder à des menus pour l’indicateur de maintenance et la réinitialisation des alarmes, facilitant ainsi la gestion et la surveillance du compresseur.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé sur un sol plat et stable, dans une salle ventilée avec deux ouvertures (une haute pour évacuer l’air chaud et une basse pour l’entrée d’air frais). La température ambiante doit être comprise entre 5°C et 40°C, avec un volume d’environ 30 m³ pour assurer un bon refroidissement.
Quels dispositifs de sécurité sont intégrés sur ce compresseur ?
Le compresseur est équipé d’un thermostat de sécurité qui arrête la machine si la température de l’huile atteint 115°C. Il comporte également des valves de sécurité, un bouton d’arrêt d’urgence, des protections électriques et des plaques de danger pour prévenir les risques liés à la haute pression, aux parties mobiles et aux tensions électriques.
Quels sont les critères techniques à vérifier pour le raccordement électrique et pneumatique ?
Le compresseur nécessite une alimentation triphasée 400 V avec démarrage étoile/triangle, protégée par un dispositif différentiel et un interrupteur automatique. Le raccordement au réseau d’air comprimé doit comporter un robinet manuel d’interception pour isoler l’appareil lors des opérations de maintenance, avec des tuyaux et raccords conformes aux normes en vigueur.
