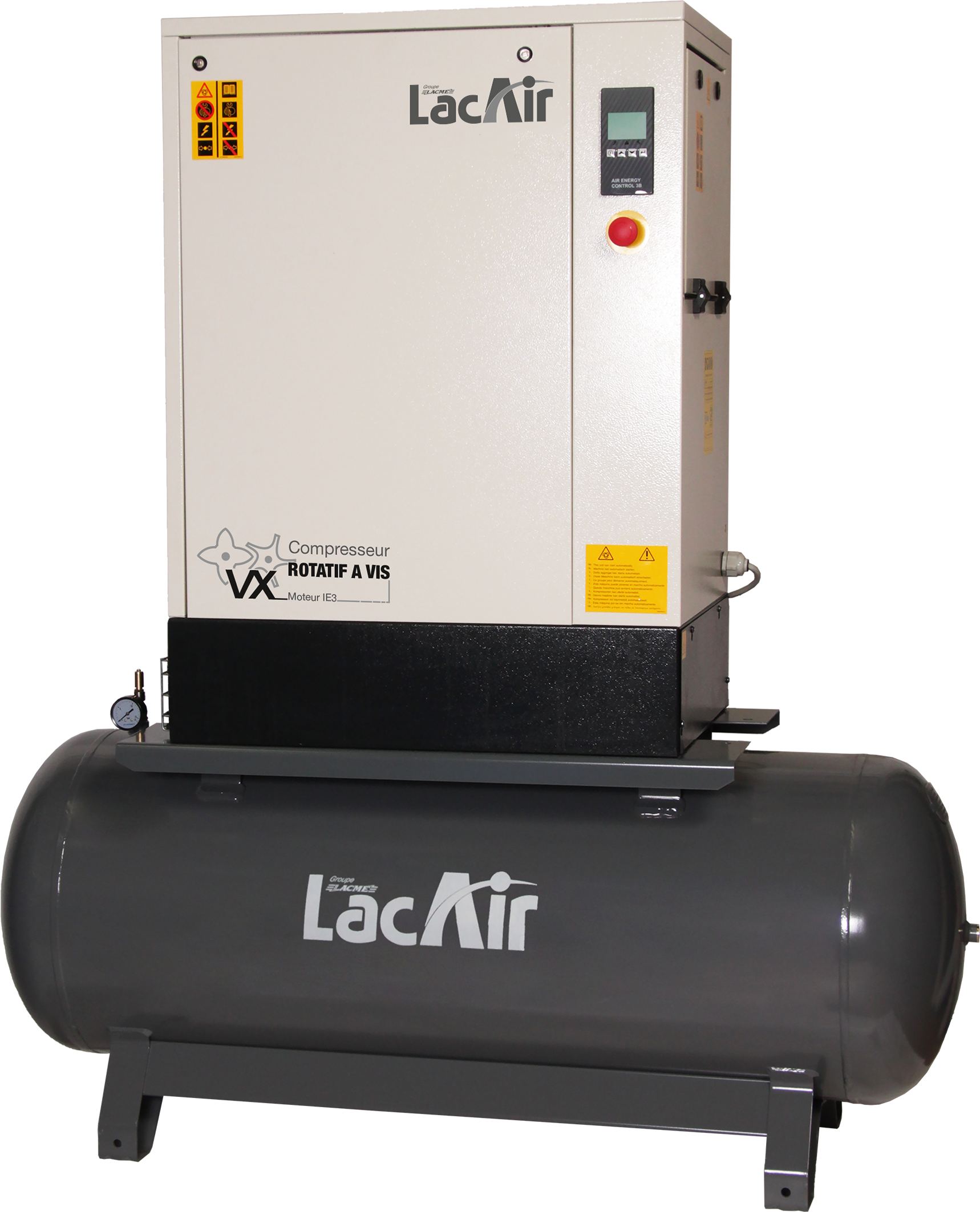

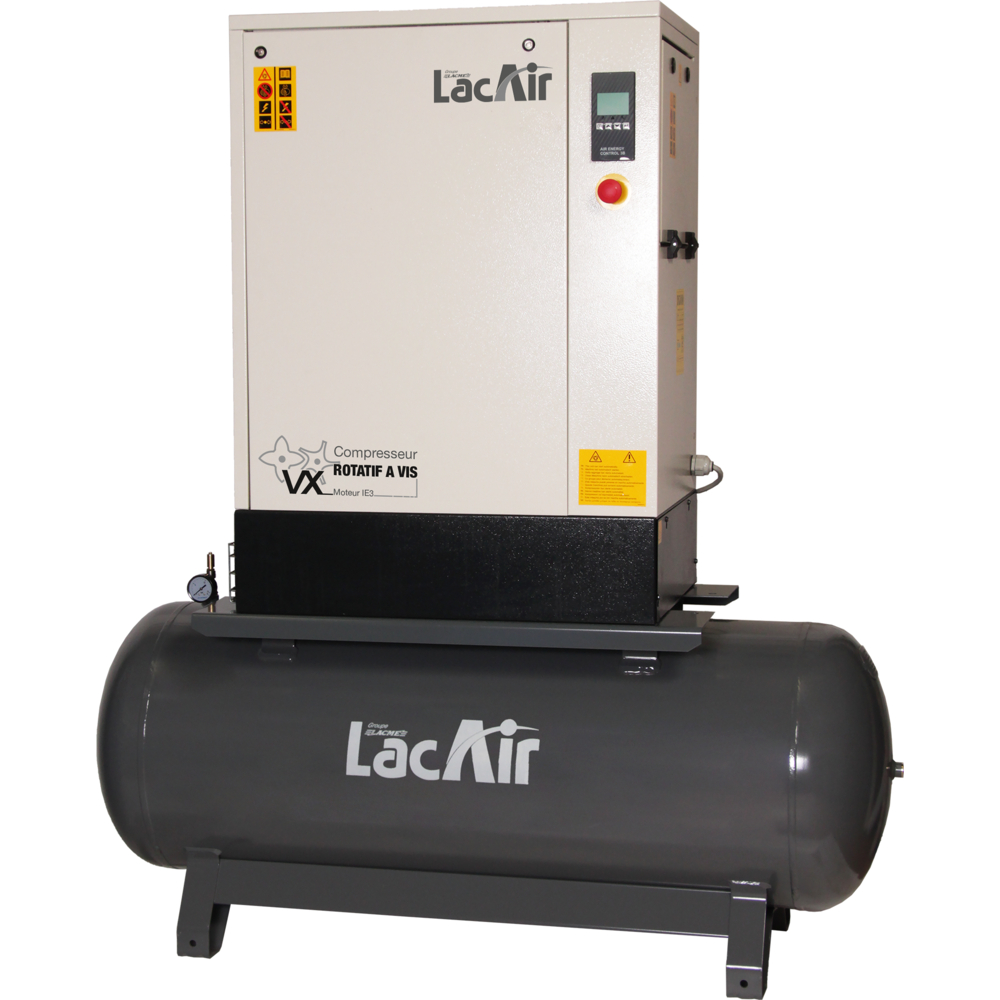

Compresseur à vis 270 l 10 cv 57,9 m³/h LACME VX 10/270 LT Triphasé - 469381
Référence : LACM469381
Découvrez Compresseur à vis 270 l 10 cv 57,9 m³/h LACME VX 10/270 LT Triphasé - 469381 disponible à l'achat
- Bloc vis encapsulé
- Faible niveau sonore : 67 dB(A)
- Réservoir horizontal de 270 litres
- Moteur triphasé IE3 IP55
- Démarrage étoile/triangle de série
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 67 dB(A).
- Démarrage étoile/triangle de série Réservoir horizontal 270 litres avec longerons : facilité de déplacement
Le démarrage étoile/triangle facilite la mise en route. Il est équipé d’un tableau de commande multifonctions et intuitif Air ENERGY CONTROL 3B qui affiche en temps réel les paramètres de fonctionnement : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarmes). Ce tableau permet également l’indicateur de maintenance et la réinitialisation des alarmes.
L’équipement standard comprend :
- Cuve horizontale avec longerons pour faciliter le déplacement
- Manomètre 16 bar
- Soupape de sécurité CE
- Robinet de purge
- Bouton d’arrêt d’urgence
- Cordon d’alimentation
L’entretien est simplifié grâce à la disposition en façade avant de tous les filtres, voyants et bouchons d’huile, permettant une intervention aisée par une seule personne. La maintenance est recommandée toutes les 2000 heures ou une fois par an.
Le compresseur garantit un débit d’air continu, est fiable avec une garantie de 2 ans, et bénéficie d’une construction entièrement protégée. Ses dimensions sont 147 x 66,5 x 166 cm pour un poids de 255 kg. La vitesse de rotation du bloc vis est de 9188 tr/min. La sortie d’air est équipée d’un raccord 1/2" F.
Avantages :
- Compact et entièrement protégé
- Faible niveau sonore
- Moteur haut rendement IE3
- Facilité d’utilisation et d’entretien
- Tableau de commande intelligent et complet
- Installation rapide et économique
Normes et sécurité :
- Soupape de sécurité conforme CE
- Niveau de protection moteur IP55
Conditionnement et stockage :
- Cuve horizontale avec longerons pour une manipulation aisée
Ce compresseur est adapté aux applications industrielles nécessitant un débit d’air constant et une pression stable, tout en assurant une utilisation simple et une maintenance facilitée.
- Spécificités : Monophasé,Triphasé,Thermique essence,Type diable,Type châssis tubulaire,Type brouette,Embarqué
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Cuve horizontale avec longerons Manomètre pression de cuve Soupape de sécurité (sur cuve)
- Pression de service : 10
- Puissance moteur 1 : 10
- Puissance moteur 2 : 7.5
- Réservoir : 270
- Niveau sonore : 67
- Sortie d'air : 1/2" F
- Vitesse de rotation : 9188
- Bloc vis : Encapsulé : X43i
- Débit 1 : 57.9
- Débit 2 : 966
L’utilisation se fait en branchant la machine au réseau électrique triphasé et au réseau d’air comprimé, avec un robinet d’interception manuel pour pouvoir isoler le compresseur lors des opérations de maintenance. La machine doit être positionnée sur un sol plat avec un espace suffisant autour pour permettre les opérations de maintenance, et dans un local ventilé avec une température ambiante comprise entre 5°C et 40°C.
Le compresseur est équipé d’un tableau de commande multifonctions Air ENERGY CONTROL 3B, qui affiche en temps réel la pression et la température de l’huile, les heures de fonctionnement, l’état du compresseur (marche à vide, compression, alarmes), et permet d’accéder à des menus tels que l’indicateur de maintenance et la réinitialisation des alarmes.
L’appareil est destiné à fournir de l’air comprimé pour un usage industriel. Il ne doit pas être utilisé dans des locaux à risque d’incendie ou d’explosion, ni pour produire de l’air destiné à être respiré directement sans filtration adaptée.
En cas de fonctionnement non conforme ou de panne, il est conseillé d’éteindre la machine et de ne pas la manipuler, puis de contacter le service d’assistance technique.
L’entretien est facilité par la disposition en façade avant de tous les filtres, voyants et bouchons d’huile, permettant une intervention par une seule personne. La maintenance doit être réalisée toutes les 2000 heures ou une fois par an.
Le compresseur peut être mis en route rapidement grâce à un démarrage étoile/triangle. Il est conçu pour un travail continu ou intermittent, mais doit fonctionner avec au moins 10 % de sa capacité totale pour éviter des problèmes de condensation dans l’huile.
Le résultat attendu est un débit d’air continu et stable, avec une séparation efficace de l’huile et un fonctionnement silencieux à 67 dB(A). Le compresseur est équipé d’un système de sécurité qui arrête automatiquement la machine si la température de l’huile atteint 115°C.
Enfin, le compresseur est livré avec une cuve horizontale de 270 litres équipée de longerons facilitant son déplacement.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les éléments techniques clés du compresseur à vis LACME VX 10/270 LT ?
Ce compresseur rotatif à vis est équipé d’un bloc vis encapsulé X43i nouvelle génération assurant une séparation efficace air/huile. Il offre un débit d’air de 57,9 m³/h à une pression de service de 10 bar, avec un moteur triphasé IE3 de 10 CV (7,5 kW) protégé IP55. Son réservoir horizontal a une capacité de 270 litres, facilitant le déplacement grâce à ses longerons.
Comment fonctionne le tableau de commande Air ENERGY CONTROL 3B ?
Le tableau de commande multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi l’indicateur de maintenance et la réinitialisation des alarmes, simplifiant le suivi du fonctionnement et la maintenance.
Quelles sont les conditions d’installation et d’utilisation recommandées ?
Le compresseur doit être installé sur un sol plat dans un local ventilé avec une température ambiante comprise entre 5°C et 40°C. Un espace suffisant doit être laissé autour de la machine pour permettre les opérations de maintenance. La machine est conçue pour un usage industriel avec un fonctionnement continu ou intermittent, en évitant d’utiliser moins de 10 % de sa capacité pour prévenir la condensation dans l’huile.
Quels dispositifs de sécurité sont intégrés à ce compresseur ?
Le compresseur est équipé d’une soupape de sécurité conforme CE sur la cuve, d’un bouton d’arrêt d’urgence, et d’un thermostat de sécurité qui arrête automatiquement la machine si la température de l’huile atteint 115°C. Le moteur bénéficie d’une protection IP55. Ces dispositifs garantissent la sécurité lors de l’utilisation.
Comment s’effectue l’entretien du compresseur ?
Tous les filtres, voyants et bouchons d’huile sont accessibles en façade avant pour faciliter l’entretien par une seule personne. La maintenance est recommandée toutes les 2000 heures ou une fois par an. L’utilisation exclusive de pièces d’origine est préconisée pour garantir la fiabilité et conserver la garantie de 2 ans.
