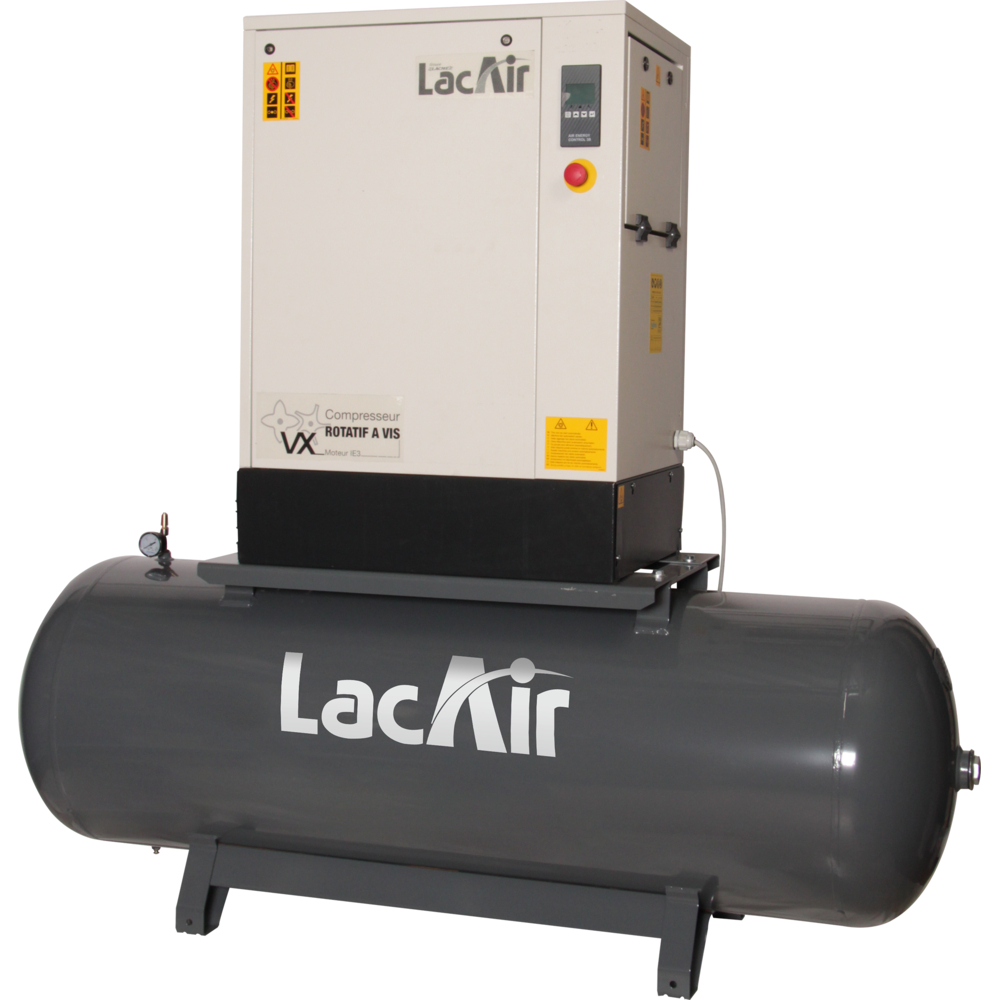

Compresseur à vis 500 l 10 cv 57,9 m³/h LACME VX 10/500 LT Triphasé - 469391
Référence : LACM469391
Découvrez Compresseur à vis 500 l 10 cv 57,9 m³/h LACME VX 10/500 LT Triphasé - 469391 disponible à l'achat
- Bloc vis encapsulé, moteur IE3 IP55
- Faible niveau sonore : 67 dB(A)
- Réservoir horizontal 500 litres avec longerons
- Débit 57,9 m³/h, triphasé, démarrage étoile/triangle
- Entretien toutes les 2000 heures ou 1 fois par an
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 67 dB(A).
- Démarrage étoile/triangle de série Réservoir horizontal 500 litres avec longerons : facilité de déplacement
Le bloc vis est encapsulé (modèle X43i), intégrant un système compact de séparation air/huile, vanne d’aspiration et filtres, garantissant fiabilité et facilité d’entretien. Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour un entretien simple, réalisable par une seule personne. La maintenance est recommandée toutes les 2000 heures ou une fois par an.
Le compresseur est équipé d’un tableau de commande électronique multifonctions Air ENERGY CONTROL 3B, intuitif et simple d’utilisation. Il affiche en temps réel les paramètres essentiels : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarmes). Il permet aussi d’accéder à des menus de maintenance, comme l’indicateur du temps restant avant entretien et la réinitialisation des alarmes. Un bouton d’arrêt d’urgence est intégré pour la sécurité.
L’équipement standard comprend également un manomètre 16 bar, une soupape de sécurité certifiée CE, un robinet de purge et un cordon d’alimentation. La structure est entièrement protégée par une carrosserie spécifique, assurant un faible niveau sonore et une installation rapide.
Dimensions : 196 x 60,5 x 176 cm (L x l x h)
Poids : 352 kg
Sortie d’air : 1/2" femelle
Garantie : 2 ans
Avantages :
- Compact et entièrement protégé
- Faible niveau sonore
- Moteur haut rendement économique
- Démarrage étoile/triangle pour une meilleure efficacité
- Entretien facilité grâce à l’accessibilité des composants
- Tableau de commande intelligent pour un suivi optimal
Conditionnement et stockage : Le compresseur est livré monté sur cuve horizontale avec longerons, prêt à être installé et opérationnel rapidement. Aucun détail spécifique de stockage n’est mentionné, mais il est conseillé de respecter les normes d’usage pour les équipements industriels.
Normes et certifications : Soupape de sécurité conforme CE.
Utilisation recommandée : Convient pour des applications industrielles nécessitant un débit d’air continu et fiable à 10 bar, avec un fonctionnement économique et un faible impact sonore.
- Spécificités : Monophasé,Triphasé,Thermique essence,Type diable,Type châssis tubulaire,Type brouette,Embarqué
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Cuve horizontale avec longerons Manomètre pression de cuve Soupape de sécurité (sur cuve)
- Pression de service : 10
- Puissance moteur 1 : 10
- Puissance moteur 2 : 7.5
- Réservoir : 500
- Niveau sonore : 67
- Sortie d'air : 1/2" F
- Vitesse de rotation : 9188
- Bloc vis : Encapsulé : X43i
- Débit 1 : 57.9
- Débit 2 : 966
L'utilisation s'effectue en raccordant le compresseur au réseau d'alimentation électrique triphasé et au réseau d'air comprimé via un robinet manuel d'interception, permettant d'isoler le compresseur pour la maintenance. La machine doit être installée dans un local ventilé, avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³, avec deux ouvertures pour la ventilation (une haute pour évacuer l'air chaud, une basse pour l'entrée d'air frais).
Le compresseur est destiné à fournir de l'air comprimé à usage industriel, en fonctionnement continu ou intermittent, mais ne doit pas être utilisé dans des environnements à risque d'incendie ou d'explosion, ni pour produire de l'air destiné à la respiration humaine sans filtration adaptée.
Le tableau de commande multifonctions Air ENERGY CONTROL 3B permet de suivre en temps réel la pression et la température de l'huile, les heures totales de travail et en charge, ainsi que l'état du compresseur (marche à vide, compression, alarmes). Il donne accès à des menus de maintenance tels que l'indicateur du temps restant avant entretien et la réinitialisation des alarmes.
L'entretien doit être réalisé toutes les 2000 heures ou une fois par an. Tous les filtres, voyants et bouchons d'huile sont accessibles à l'avant pour faciliter l'entretien par une seule personne.
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas la manipuler, puis de contacter le service technique.
Le compresseur est livré monté sur une cuve horizontale de 500 litres avec longerons, prêt à être installé et opérationnel rapidement. Il est équipé d'un bouton d'arrêt d'urgence, d'un manomètre 16 bars, d'une soupape de sécurité certifiée, d'un robinet de purge et d'un cordon d'alimentation.
Le résultat attendu est un débit d'air continu et fiable à une pression de service de 10 bars (version 8 bars disponible), avec un faible niveau sonore (67 dB(A)).
Le compresseur ne doit pas être utilisé dans des locaux où l'air comprimé produit serait en contact direct avec des denrées alimentaires, sauf filtration adaptée.
Le sécheur intégré fonctionne automatiquement pour sécher l'air comprimé avant son utilisation dans le réseau de distribution.
Enfin, la machine doit être manipulée et installée par du personnel qualifié, en respectant les consignes électriques et de sécurité, et en assurant une ventilation adéquate du local.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les éléments techniques spécifiques du compresseur à vis LACME VX 10/500 LT ?
Ce compresseur rotatif à vis fonctionne en triphasé avec un moteur haut rendement IE3-IP55 de 10 CV (7,5 kW). Il est équipé d’un bloc vis encapsulé X43i avec système intégré de séparation air/huile. Son débit est de 57,9 m³/h à une pression de service de 10 bar, avec une cuve horizontale de 500 litres. La vitesse de rotation est de 9 188 tr/min et le niveau sonore est limité à 67 dB(A).
Comment le tableau de commande Air ENERGY CONTROL 3B facilite-t-il le suivi et la maintenance ?
Le tableau de commande multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il donne accès à des menus de maintenance, notamment l’indicateur du temps restant avant entretien et la réinitialisation des alarmes. Un bouton d’arrêt d’urgence est également intégré.
Quels dispositifs de sécurité sont intégrés sur ce compresseur ?
Le compresseur est équipé d’une soupape de sécurité certifiée CE, d’un thermostat de sécurité qui arrête la machine si la température d’huile atteint 115°C, ainsi que d’un bouton d’arrêt d’urgence. Les valves de sécurité doivent être contrôlées annuellement conformément à la réglementation. La structure est protégée par une carrosserie spécifique limitant le bruit et garantissant la sécurité.
Quelles sont les conditions d’installation recommandées pour garantir un fonctionnement optimal ?
La machine doit être installée dans un local ventilé avec une température ambiante comprise entre 5°C et 40°C et un volume d’environ 30 m³. Deux ouvertures sont nécessaires pour la ventilation : une haute pour évacuer l’air chaud et une basse pour l’entrée d’air frais. Le sol doit être plat et industriel pour supporter le poids de 352 kg du compresseur.
Quels sont les éléments à vérifier pour assurer la sécurité du réservoir d’air comprimé ?
La condensation dans le réservoir doit être purgée au moins une fois par jour pour éviter la corrosion interne. L’épaisseur du réservoir doit être contrôlée annuellement et ne doit pas être inférieure au seuil réglementaire. Les valves de sécurité du réservoir doivent être vérifiées chaque année selon la législation en vigueur afin de prévenir tout risque d’explosion.
Comment est assurée la facilité d’entretien du compresseur ?
Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant du compresseur, ce qui facilite l’entretien par une seule personne. La maintenance est à réaliser toutes les 2000 heures ou une fois par an. Le bloc vis encapsulé intègre le séparateur air/huile, la vanne d’aspiration et les filtres, garantissant fiabilité et simplicité d’intervention.
