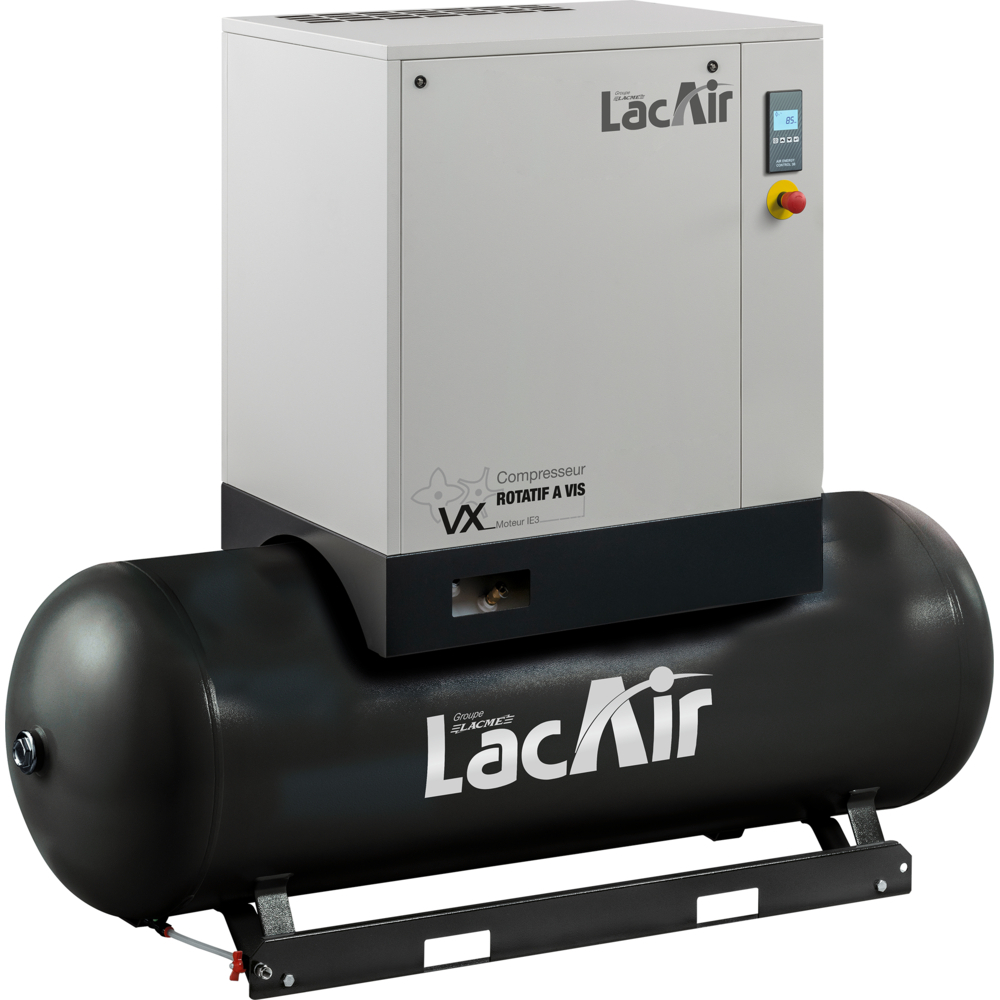

Compresseur à vis 500 l 15 cv 84,6 m³/h LACME VX 15/500 LT Triphasé - 469411
Référence : LACM469411
Découvrez Compresseur à vis 500 l 15 cv 84,6 m³/h LACME VX 15/500 LT Triphasé - 469411 disponible à l'achat
- Bloc vis encapsulé pour plus de sécurité
- Faible niveau sonore : 69 dB(A)
- Réservoir horizontal 500 litres avec étriers
- Débit 84,6 m³/h et pression de service 10 bar
- Moteur triphasé IE3 IP55 (15 CV 11 kW)
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Faible niveau sonore : 69 dB(A).
- Démarrage étoile/triangle de série Réservoir horizontal 500 litres avec étriers : facilité de déplacement
Le moteur est un moteur haut rendement IE3, protection IP55, d’une puissance de 15 CV (11 kW), avec démarrage étoile/triangle de série. Le compresseur délivre un débit d’air de 84,58 m³/h à une pression de service de 10 bar (disponible également en versions 8 ou 13 bar). La vitesse de rotation du bloc vis est de 5870 tr/min. Le niveau sonore est faible, mesuré à 69 dB(A), ce qui contribue à un environnement de travail plus confortable.
Le tableau de commande électronique AIR ENERGY CONTROL 3B est simple d’utilisation et intuitif. Il permet un accès facile à différents menus, notamment :
- Indicateur de maintenance avec affichage des heures restantes avant entretien,
- Réinitialisation des alarmes,
- Affichage en temps réel des paramètres de fonctionnement : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme).
Le compresseur est compact et entièrement protégé par une carrosserie spécifique. Tous les filtres, voyants et bouchons d’huile sont positionnés en façade pour faciliter l’entretien par une seule personne. L’entretien est recommandé toutes les 2000 heures ou une fois par an.
Équipement standard :
- Tableau de commande AIR ENERGY CONTROL 3B,
- Bouton d’arrêt d’urgence,
- Cuve horizontale avec manomètre 16 bar,
- Soupape de sécurité conforme CE,
- Robinet de purge,
- Cordon d’alimentation,
- Entraînement par courroie vertical.
Dimensions : 193,5 cm (L) x 67,8 cm (l) x 157,8 cm (H)
Poids : 350 kg
Sortie d’air : 1/2" F
Tension alimentation : 400 V triphasé
Avantages :
- Faible niveau sonore de 69 dB(A),
- Moteur haut rendement pour une meilleure économie d’énergie,
- Bloc vis encapsulé garantissant compacité et fiabilité,
- Facilité d’entretien grâce à l’accessibilité frontale,
- Garantie 2 ans.
Le compresseur est conçu pour une utilisation industrielle nécessitant un débit d’air continu, fiable et performant, avec une maintenance simplifiée et une installation rapide.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Cuve horizontale avec étriers
- Pression de service : 10
- Puissance moteur 1 : 15
- Puissance moteur 2 : 11
- Réservoir : 500
- Niveau sonore : 69
- Sortie d'air : 1/2" F
- Vitesse de rotation : 5870
- Bloc vis : Encapsulé : X55i
- Débit 1 : 84.6
- Débit 2 : 1416
L'utilisation se fait en raccordant le compresseur à une alimentation triphasée et à un réseau d'air comprimé via un robinet manuel d'interception permettant d'isoler la machine pour la maintenance. Le compresseur doit être installé dans un local ventilé avec une température ambiante comprise entre 5°C et 40°C, et un volume d'environ 30 m³ avec deux ouvertures pour la ventilation (une haute pour l'air chaud et une basse pour l'air frais).
Le tableau de commande AIR ENERGY CONTROL 3B permet une utilisation simple et intuitive, donnant accès à différents menus tels que l'indicateur de maintenance (heures restantes avant entretien), la réinitialisation des alarmes, ainsi que l'affichage en temps réel des paramètres de fonctionnement : pression et température de l'huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarme).
Le compresseur est équipé d'une cuve horizontale de 500 litres avec manomètre, soupape de sécurité, robinet de purge et bouton d'arrêt d'urgence. Tous les filtres, voyants et bouchons d'huile sont accessibles en façade pour faciliter l'entretien par une seule personne. L'entretien est à réaliser toutes les 2000 heures ou une fois par an.
Le compresseur est destiné à fournir de l'air comprimé à usage industriel, en continu ou intermittent, à condition de fonctionner au moins à 10 % de sa capacité totale pour éviter la condensation dans l'huile. Il ne doit pas être utilisé dans des locaux à risque d'incendie ou d'explosion, ni pour produire de l'air destiné à la respiration humaine ou en contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
En cas de dysfonctionnement, il est conseillé d'éteindre la machine et de ne pas la manipuler, en contactant le service technique.
Le résultat attendu est la production d'un débit d'air comprimé continu, fiable et stable, avec des paramètres de fonctionnement affichés en temps réel pour un suivi optimal.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages du bloc vis encapsulé sur ce compresseur ?
Le compresseur est équipé d’un bloc vis encapsulé X55i, garantissant une séparation compacte et efficace entre l’air et l’huile. Cette conception améliore la sécurité et la fiabilité tout en offrant une compacité accrue du système.
Comment le tableau de commande AIR ENERGY CONTROL 3B facilite-t-il l’utilisation et la maintenance ?
Le tableau de commande AIR ENERGY CONTROL 3B est simple et intuitif. Il permet d’accéder à différents menus, notamment l’indicateur de maintenance avec affichage des heures restantes avant entretien, la réinitialisation des alarmes, et l’affichage en temps réel des paramètres de fonctionnement comme la pression et la température de l’huile, ainsi que l’état du compresseur.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé dans un local ventilé d’environ 30 m³, avec une température ambiante comprise entre 5°C et 40°C. La ventilation doit comporter deux ouvertures, une haute pour l’évacuation de l’air chaud et une basse pour l’entrée d’air frais. En cas d’environnement poussiéreux, un panneau de filtrage est conseillé sur l’ouverture d’entrée d’air.
Quelles sont les caractéristiques techniques clés à prendre en compte pour ce compresseur ?
Ce modèle triphasé délivre un débit d’air de 84,6 m³/h à une pression de service de 10 bar, avec un moteur IE3 haut rendement de 15 CV (11 kW) et une vitesse de rotation de 5870 tr/min. Il est monté sur une cuve horizontale de 500 litres, avec un niveau sonore limité à 69 dB(A).
Quelles sont les mesures de sécurité intégrées à ce compresseur ?
Le compresseur est équipé d’une soupape de sécurité conforme CE, d’un bouton d’arrêt d’urgence, et d’un thermostat de sécurité qui arrête automatiquement la machine si la température de l’huile atteint 115°C. De plus, tous les filtres, voyants et bouchons d’huile sont accessibles en façade pour une maintenance sécurisée par une seule personne.
