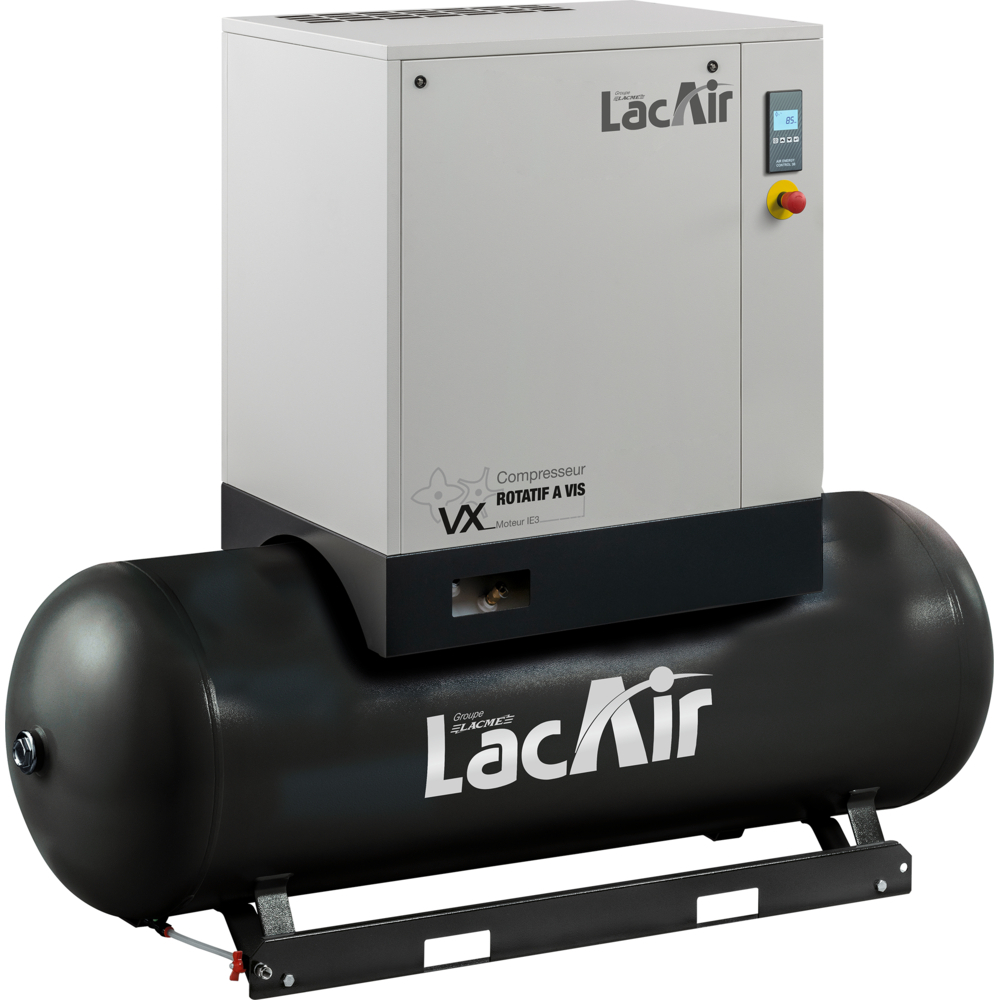

Compresseur à vis 500 l 20 cv 100,8 m³/h LACME VX 20/500 LT Triphasé - 469421

Référence : LACM469421 5 Questions Description
Compresseur à vis 500 l 20 cv 100,8 m³/h LACME VX 20/500 LT Triphasé - 469421

Découvrez Compresseur à vis 500 l 20 cv 100,8 m³/h LACME VX 20/500 LT Triphasé - 469421 disponible à l'achat

Les points clés
  • Triphasé avec démarreur étoile/triangle de série
  • Faible niveau sonore : 71 dB(A)
  • Cuve horizontale de 500 litres avec étriers
  • Débit de 100,8 m³/h
  • Puissance du moteur : 20 CV
Voir tout
-33%
9 848,42 € TTC 8 207,02 € HT 14 772,65 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • Spécificités : Triphasé
  • Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage étoile triangle Cordon d'alimentation Cuve horizontale avec étriers
  • Pression de service : 10
  • Puissance moteur 1 : 20
  • Puissance moteur 2 : 15
  • Réservoir : 500
  • Niveau sonore : 71
  • Sortie d'air : 1/2" F
  • Vitesse de rotation : 6922
  • Bloc vis : Encapsulé : X55i
  • Débit 1 : 100.8
  • Débit 2 : 1680

Type d'énergie Electrique
Tension en Volts 400 V
Débit L/min 1680
Capacité de la cuve en litres 500
Niveau sonore en db 71
Pression en bars 10
Puissance moteur en cv 20

Description

Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

Nous vous présentons le compresseur rotatif à vis, à vitesse fixe, très compact avec bloc vis encapsulé, triphasé, 100,8 m³/h, sur cuve 500 litres. Faible niveau sonore : 71 dB(A).
  • Bloc vis encapsulé
  • Moteur IE3 - IP55
  • Faible niveau sonore : 71 dB(A).
  • Démarrage étoile/triangle de série Réservoir horizontal 500 litres avec étriers : facilité de déplacement

Compresseur rotatif à vis, à vitesse fixe, bloc vis encapsulé, entraînement par courroie, débit 100,8 m³/h, pression de service 10 bar (disponible en version 8 ou 13 bar), moteur triphasé IE3 - IP55 (20 CV - 15 kW), tableau de commande Air Energy Control 3B. Sur cuve horizontale 500 litres, avec étriers de manutention. Faible niveau sonore : 71 dB(A)

Entretien toutes les 2000 heures ou 1 fois par ans

Compresseur à vis 500 l 20 cv 100,8 m³/h LACME VX 20/500 LT Triphasé - 469421

Guide d'utilisation

Le compresseur fonctionne en aspirant l’air extérieur via un clapet d’aspiration, l’air est filtré avant d’être comprimé avec de l’huile de lubrification à l’intérieur du bloc vis. L’air comprimé est ensuite séparé de l’huile dans un réservoir de séparation, puis filtré à nouveau pour réduire les particules d’huile en suspension. La machine est équipée d’un système de refroidissement par air et d’un thermostat de sécurité qui arrête automatiquement le compresseur si la température de l’huile atteint 115°C.

Le compresseur est alimenté en triphasé et démarre en douceur grâce à un démarrage étoile/triangle. Il est piloté par un tableau de commande multifonctions AIR ENERGY CONTROL 3B qui affiche en temps réel la pression et la température de l’huile, les heures totales de travail, l’état du compresseur (marche à vide, compression, alarmes) et permet d’accéder à des menus tels que l’indicateur de maintenance et la réinitialisation des alarmes.

L’utilisation prévue est la fourniture d’air comprimé à usage industriel. L’appareil ne doit pas être utilisé dans des locaux présentant un risque d’incendie ou d’explosion, ni pour produire de l’air destiné à être respiré directement ou en contact avec des denrées alimentaires, sauf si un système de filtration adapté est installé.

Le compresseur doit fonctionner avec au moins 10 % de sa capacité totale pour éviter la condensation dans l’huile. La machine est conçue pour un travail à la fois continu et intermittent.

Le compresseur est monté sur une cuve horizontale de 500 litres équipée d’un robinet de purge et d’une soupape de sécurité. Il doit être installé sur un sol plat, dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C. La pièce doit disposer d’au moins deux ouvertures pour la ventilation, une haute pour évacuer l’air chaud et une basse pour l’entrée d’air extérieur.

Le compresseur doit être raccordé au réseau d’air comprimé via un robinet manuel d’interception pour permettre son isolement lors des opérations de maintenance. Le drainage des condensats peut être manuel ou automatique, avec évacuation à l’extérieur.

En cas de dysfonctionnement, il est conseillé d’éteindre la machine et de ne pas la manipuler, le service technique pouvant être contacté pour assistance.

L’entretien se fait toutes les 2000 heures ou une fois par an. Tous les filtres, voyants et bouchons d’huile sont accessibles en face avant pour faciliter l’entretien par une seule personne.

Le résultat attendu est un débit d’air continu, fiable, avec un faible niveau sonore (71 dB(A)) adapté aux environnements industriels.

FAQ : Questions / Réponses :

Quels sont les principaux éléments techniques du compresseur à vis LACME VX 20/500 LT ?

Ce compresseur rotatif à vis fonctionne en triphasé avec un moteur IE3 de 20 CV (15 kW) et un bloc vis encapsulé X55i. Il offre un débit d’air de 100,8 m³/h à une pression de service de 10 bar, avec un niveau sonore de 71 dB(A). Il est équipé d’une cuve horizontale de 500 litres munie d’étriers pour faciliter la manutention.

Comment se déroule le fonctionnement et le contrôle du compresseur ?

L’air extérieur est aspiré, filtré puis comprimé avec de l’huile dans le bloc vis encapsulé. L’huile est séparée de l’air comprimé dans un réservoir dédié, suivi d’un second filtrage pour réduire les particules d’huile. Le compresseur est piloté par un tableau de commande AIR ENERGY CONTROL 3B qui affiche en temps réel la pression, la température de l’huile, les heures de fonctionnement et l’état de la machine.

Quelles sont les conditions d’installation recommandées pour ce compresseur ?

Le compresseur doit être installé sur un sol plat dans une pièce ventilée dont la température ambiante est comprise entre 5°C et 40°C. La pièce doit disposer d’au moins deux ouvertures pour assurer une bonne ventilation : une haute pour l’évacuation de l’air chaud et une basse pour l’entrée d’air extérieur.

Quelles sont les consignes de sécurité spécifiques à respecter ?

Le compresseur doit être utilisé uniquement par du personnel qualifié. Il est interdit de modifier les dispositifs de sécurité ou d’installer l’appareil en extérieur. La soupape de sécurité conforme aux normes CE doit être contrôlée annuellement, tout comme l’épaisseur du réservoir. Le drainage des condensats doit être effectué régulièrement pour limiter la corrosion interne.

Quels sont les éléments facilitant l’entretien du compresseur ?

Tous les filtres, voyants et bouchons d’huile sont accessibles en face avant pour permettre un entretien par une seule personne. L’intervalle d’entretien recommandé est de 2000 heures ou une fois par an. Le bloc vis encapsulé intègre un séparateur air/huile, une vanne d’aspiration et des filtres pour assurer la fiabilité.
