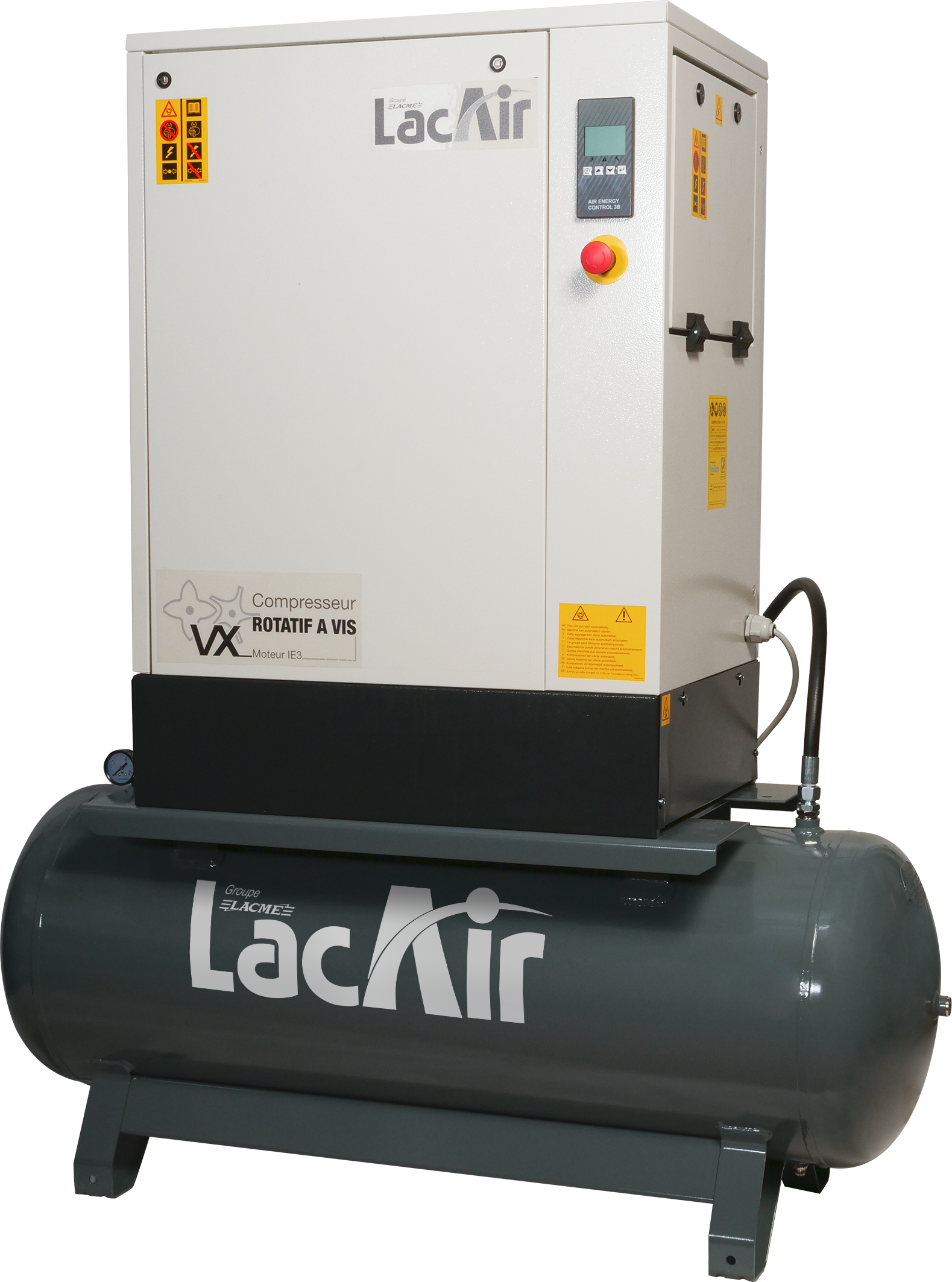

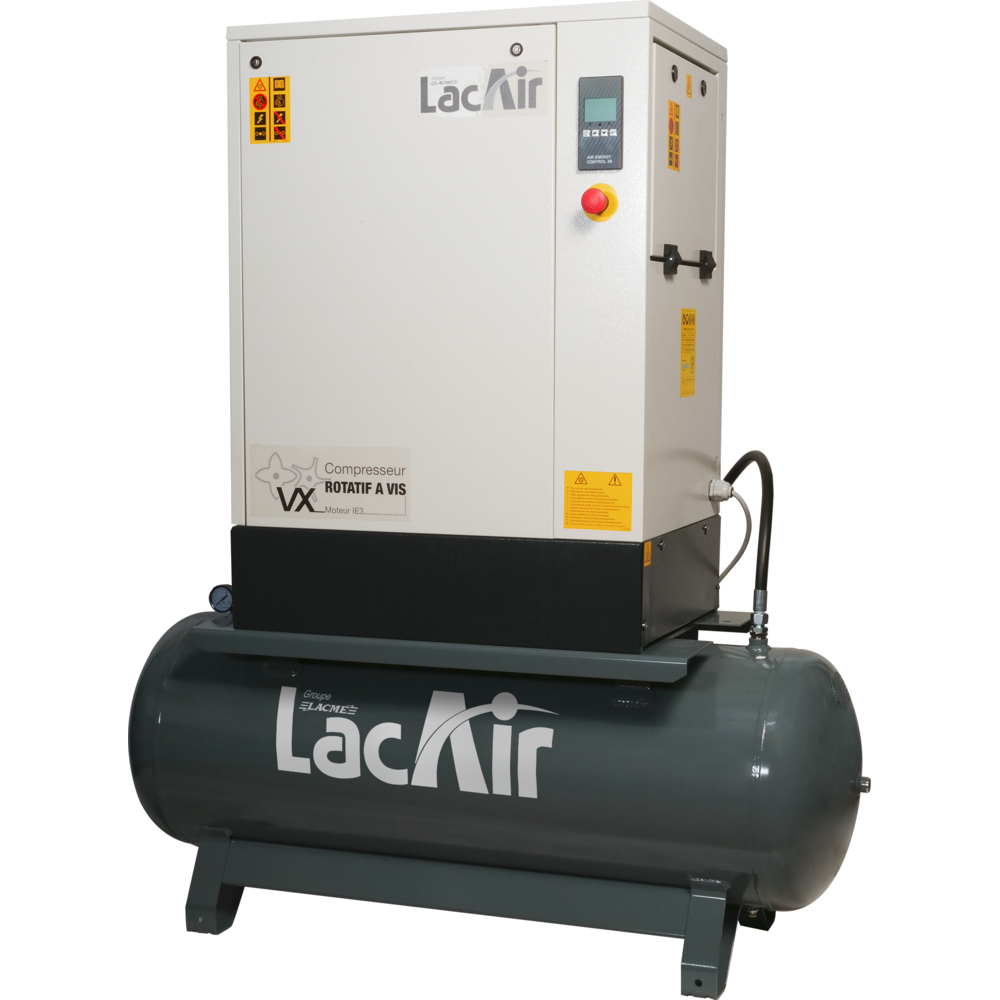

Compresseur à vis silencieux 200 l 4 cv 21,6 m³/h LACME vx4/200 lt Triphasé - 469341

Référence : LACM469341 7 Questions Description
Compresseur à vis silencieux 200 l 4 cv 21,6 m³/h LACME vx4/200 lt Triphasé - 469341

Découvrez Compresseur à vis silencieux 200 l 4 cv 21,6 m³/h LACME vx4/200 lt Triphasé - 469341 disponible à l'achat

Les points clés
  • Triphasé avec moteur IE3 IP55
  • Faible niveau sonore : 62 dB(A)
  • Cuve horizontale 200 litres
  • Débit de 21,6 m³/h
  • Bloc vis encapsulé
Voir tout
-33%
5 806,49 € TTC 4 838,74 € HT 8 709,74 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • Spécificités : Triphasé
  • Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage direct Cordon d'alimentation Cuve horizontale avec longerons Manomètre pression de cuve Soupape de sécurité (sur cuve)
  • Pression de service : 10
  • Puissance moteur 1 : 4
  • Puissance moteur 2 : 3
  • Réservoir : 200
  • Niveau sonore : 62
  • Sortie d'air : 1/2"F
  • Vitesse de rotation : 3849
  • Bloc vis : Encapsulé : X43i
  • Débit 1 : 21.6
  • Débit 2 : 360

Type d'énergie Electrique
Tension en Volts 400 V
Débit L/min 360
Capacité de la cuve en litres 200
Niveau sonore en db 62
Pression en bars 10
Puissance moteur en cv 4

Description

Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

Nous vous présentons le compresseur rotatif à vis, à vitesse fixe, très compact avec bloc vis encapsulé, triphasé, 21,6 m³/h, sur cuve cuve horizontale 200 litres, simple d'utilisation et vite opérationnel. Très faible niveau sonore : 62 dB(A).
  • Bloc vis encapsulé
  • Moteur IE3 - IP55
  • Faible niveau sonore : 62 dB(A)
  • Réservoir horizontal 200 litres avec longerons : facilité de déplacement

Compresseur rotatif à vis, à vitesse fixe, bloc vis encapsulé, entraînement par courroie, débit 21,6 m³/h, pression de service 10 bar (disponible en version 8 bar), moteur triphasé IE3 - IP55 (4 CV - 3 kW), tableau de commande Air Energy Control 3B. Sur cuve horizontale 200 litres avec longerons. Faible niveau sonore : 62 dB(A)

Entretien toutes les 2000 heures ou 1 fois par ans

Compresseur à vis silencieux 200 l 4 cv 21,6 m³/h LACME vx4/200 lt Triphasé - 469341

Guide d'utilisation

Le compresseur fonctionne en aspirant l’air extérieur via un clapet d’aspiration, l’air est filtré avant d’être comprimé avec de l’huile de lubrification. L’air comprimé et l’huile sont séparés dans un réservoir spécifique, puis l’air est filtré à nouveau pour réduire les particules d’huile. Le compresseur est entraîné par un moteur électrique couplé via une transmission par courroie. Il est équipé d’un système de refroidissement par air et d’un thermostat de sécurité qui arrête automatiquement la machine si la température de l’huile dépasse 115°C.

L’utilisation principale consiste à fournir de l’air comprimé à usage industriel. L’appareil doit être utilisé dans des environnements ne présentant pas de risques d’incendie, d’explosion ou de présence de substances dangereuses. Il ne doit pas être utilisé pour produire de l’air destiné à être respiré directement ou en contact avec des denrées alimentaires, sauf si un système de filtration adapté est installé.

Le compresseur est simple d’utilisation grâce à son tableau de commande multifonctions Air Energy Control 3B, qui affiche en temps réel la pression et la température de l’huile, les heures de fonctionnement totales et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme). Ce tableau permet aussi l’accès aux menus de maintenance et la réinitialisation des alarmes.

Le compresseur est posé sur une cuve horizontale de 200 litres équipée de longerons facilitant son déplacement. Il doit être installé dans une pièce ventilée, avec une température ambiante comprise entre 5°C et 40°C, et un volume d’environ 30 m³. La pièce doit comporter deux ouvertures pour la ventilation, une en position haute pour évacuer l’air chaud et une en position basse pour l’air frais.

Pour le raccordement, le compresseur nécessite une alimentation électrique triphasée et un branchement au réseau d’air comprimé via un robinet manuel d’interception permettant d’isoler la machine lors des opérations de maintenance. Le drainage des condensats doit être réalisé conformément aux réglementations locales.

En cas de dysfonctionnement ou de panne, il est recommandé d’éteindre la machine et de ne pas la manipuler, puis de contacter le service d’assistance technique.

L’entretien courant consiste à vérifier et remplacer les filtres, les voyants et les bouchons d’huile accessibles en façade, toutes les 2000 heures ou une fois par an.

Le fonctionnement conforme garantit un débit d’air continu et fiable adapté aux besoins industriels, avec un faible niveau sonore de 62 dB(A).

---

Ce résumé est strictement basé sur les informations d’usage et de fonctionnement présentes dans les documents fournis, sans aucune interprétation ou ajout.

FAQ : Questions / Réponses :

Quelles sont les caractéristiques spécifiques du bloc vis encapsulé sur ce compresseur ?

Le compresseur est équipé d’un bloc vis encapsulé X43i qui intègre un système compact de séparation air/huile, une vanne d’aspiration et des filtres intégrés. Cette conception garantit une grande fiabilité et facilite l’entretien, avec tous les filtres, voyants et bouchons d’huile accessibles en façade pour une maintenance par une seule personne.

Comment ce compresseur assure-t-il un faible niveau sonore sur chantier ?

Le compresseur bénéficie d’une carrosserie spécifique entièrement protégée et compacte, qui permet d’atteindre un niveau sonore réduit à 62 dB(A). Cette caractéristique le rend adapté à des environnements où le bruit est une contrainte importante.

Quels sont les éléments de sécurité intégrés au compresseur ?

Le compresseur comprend une soupape de sécurité CE sur la cuve, un bouton d’arrêt d’urgence, un thermostat de sécurité qui coupe la machine en cas de dépassement de 115°C de la température d’huile, ainsi qu’un manomètre 16 bar. Ces dispositifs contribuent à la sécurité d’utilisation conformément à la norme européenne 2006/42 CE.

Comment s’effectue la maintenance et à quelle fréquence ?

L’entretien doit être réalisé toutes les 2000 heures ou une fois par an. Il consiste notamment à vérifier et remplacer les filtres, les voyants et les bouchons d’huile, tous accessibles en façade. Le bloc vis encapsulé facilite cette opération par son accès simplifié.

Quels sont les critères d’installation indispensables pour un fonctionnement optimal ?

Le compresseur doit être installé dans une pièce ventilée avec une température ambiante comprise entre 5°C et 40°C, et un volume d’environ 30 m³. La pièce doit comporter deux ouvertures de ventilation, une en hauteur pour l’évacuation de l’air chaud et une basse pour l’air frais. Le compresseur repose sur une cuve horizontale de 200 litres équipée de longerons facilitant son déplacement.

Comment fonctionne le tableau de commande Air Energy Control 3B ?

Ce tableau de commande électronique multifonctions affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarme). Il donne également accès aux menus d’indication de maintenance et permet la réinitialisation des alarmes, simplifiant l’utilisation et le suivi du compresseur.

Quelles sont les limites d’utilisation de ce compresseur en termes d’environnement et d’application ?

Le compresseur ne doit pas être utilisé dans des locaux à risque d’incendie, d’explosion ou exposés à des substances dangereuses. Il n’est pas conçu pour produire de l’air destiné à être respiré directement ou en contact avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
