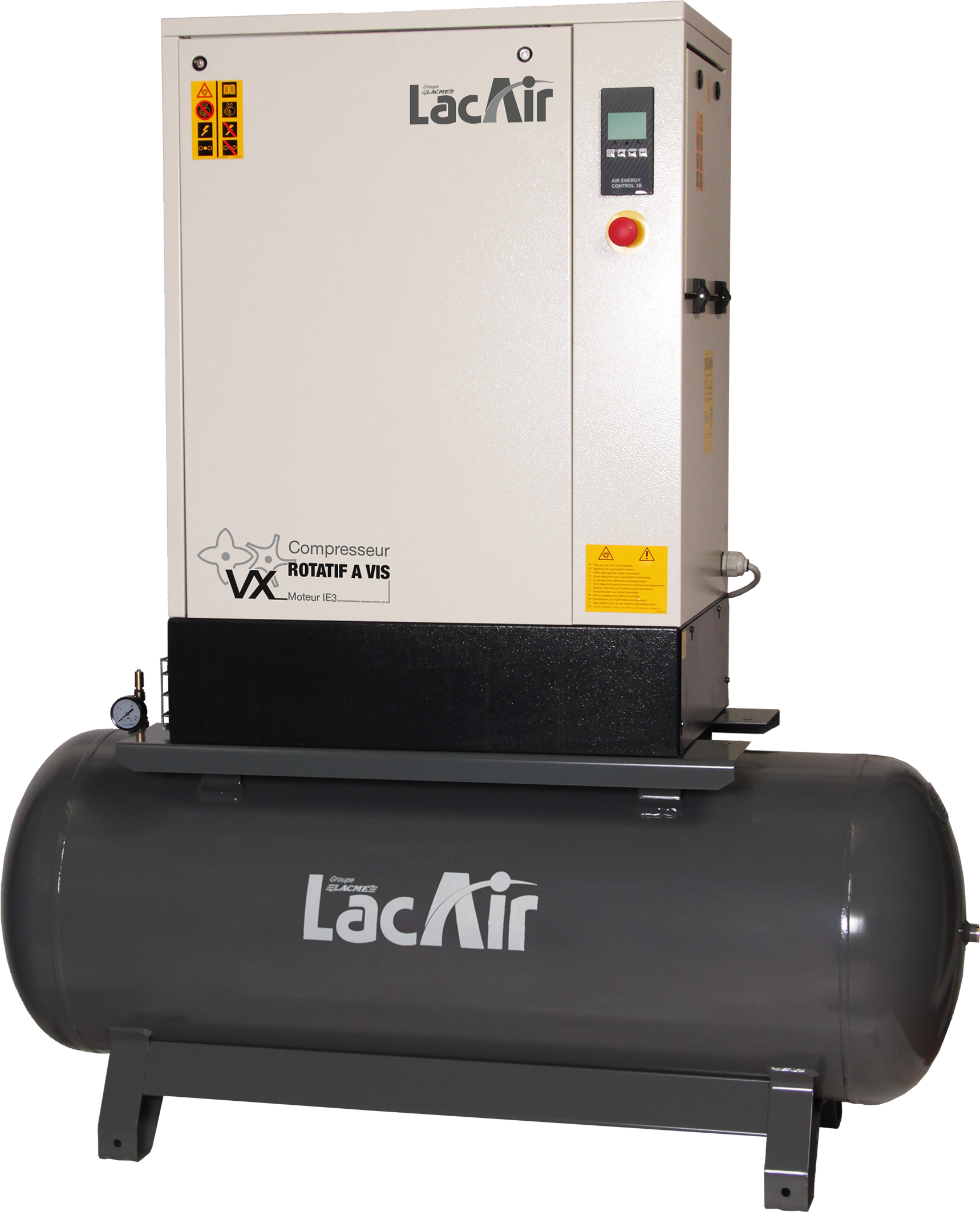

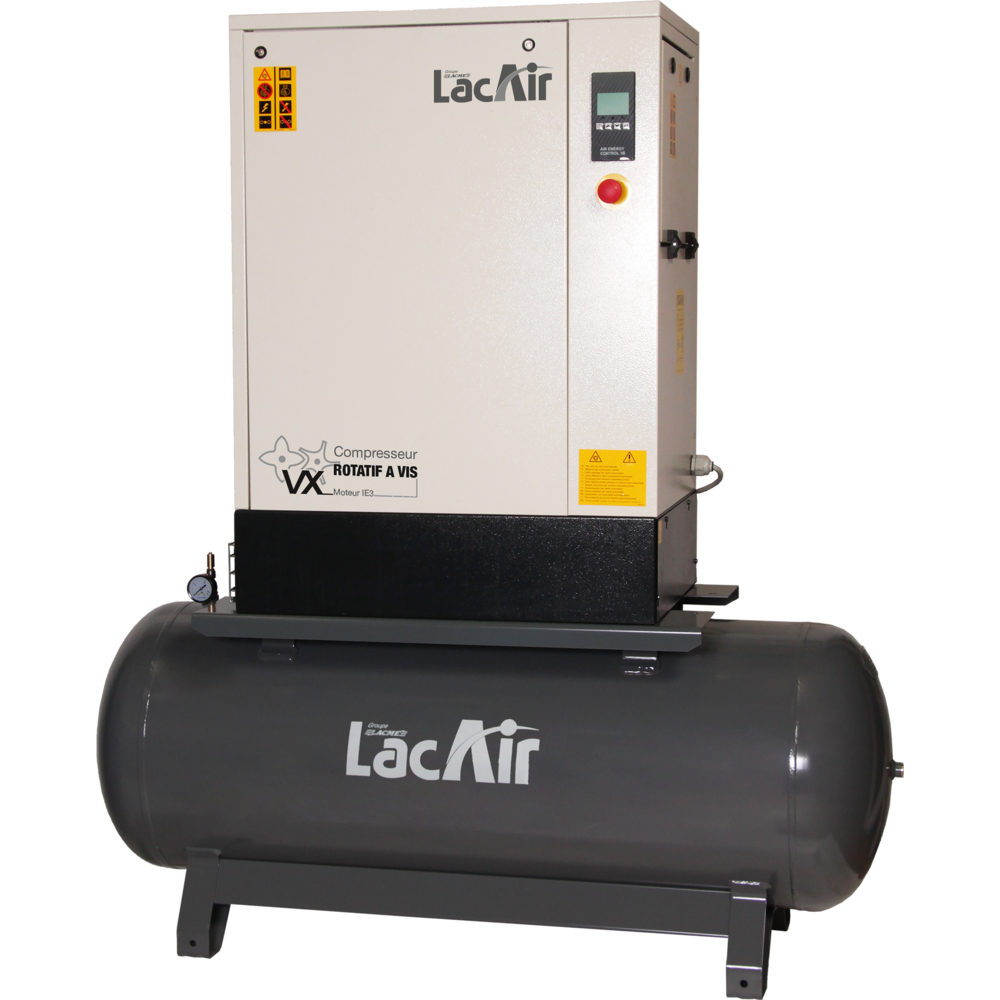

Compresseur à vis silencieux 270 l 10 bar 30,6 m³/h LACME VX 5,5/270SC Triphasé - 469355
Découvrez Compresseur à vis silencieux 270 l 10 bar 30,6 m³/h LACME VX 5,5/270SC Triphasé - 469355 disponible à l'achat
- Triphasé, moteur IE3 IP55
- Bloc vis encapsulé
- Cuve horizontale 270 litres
- Sécheur frigorifique intégré
- Niveau sonore faible : 63 dB
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- Spécificités : Triphasé
- Equipement standard : Tableau de commande Air Energy Control 3 B Bouton d'arrêt d'urgence Démarrage direct Cordon d'alimentation Cuve horizontale avec longerons Sécheur frigorifique Manomètre pression de cuve Soupape de sécurité (sur cuve)
- Pression de service : 10
- Puissance moteur 1 : 5.5
- Puissance moteur 2 : 4
- Réservoir : 270
- Niveau sonore : 63
- Sortie d'air : 3/8" F
- Vitesse de rotation : 4980
- Bloc vis : Encapsulé : X43i
- Débit 1 : 30.6
- Débit 2 : 510
| Type d'énergie | Electrique |
|---|---|
| Tension en Volts | 400 V |
| Débit L/min | 510 |
| Capacité de la cuve en litres | 270 |
| Niveau sonore en db | 63 |
| Pression en bars | 10 |
| Puissance moteur en cv | 5.5 |
Description
- Kit complet : compresseur sur cuve avec sécheur frigorifique
- Bloc vis encapsulé
- Moteur IE3 - IP55
- Air sec garanti : sécheur frigorifique Réservoir horizontal 270 litres avec longerons : facilité de déplacement
Guide d'utilisation
L’air comprimé passe ensuite dans un sécheur frigorifique indépendant où il est refroidi et séché avant d’être envoyé vers le réseau de distribution. Le sécheur fonctionne automatiquement et maintient un point de rosée de 3°C, empêchant le gel du condensat à l’intérieur de l’évaporateur.
L’utilisation du compresseur est prévue pour la fourniture d’air comprimé à usage industriel. Il ne doit pas être utilisé dans des environnements présentant un risque d’incendie ou d’explosion, ni pour produire de l’air destiné à la respiration humaine ou en contact direct avec des denrées alimentaires, sauf si un système de filtration adapté est installé.
Le compresseur est installé sur un sol plat et dans une salle ventilée avec une température ambiante comprise entre 5°C et 40°C. La pièce doit disposer d’au moins deux ouvertures de ventilation, une basse pour l’air frais et une haute pour l’évacuation de l’air chaud.
Pour la mise en route, le compresseur doit être raccordé à une alimentation électrique triphasée et le sécheur à une alimentation monophasée distincte. Le raccordement au réseau d’air comprimé doit inclure un robinet manuel d’interception pour isoler le compresseur lors des opérations de maintenance. Un drainage manuel ou automatique des condensats est prévu pour évacuer l’eau accumulée.
Le tableau de commande électronique multifonctions Air ENERGY CONTROL 3B permet un pilotage simple et intuitif, affichant en temps réel la pression et la température de l’huile, les heures totales de fonctionnement et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il inclut également un indicateur de maintenance et la réinitialisation des alarmes.
L’entretien doit être réalisé toutes les 2000 heures ou une fois par an, avec accès facilité aux filtres, voyants et bouchons d’huile positionnés en façade pour une intervention par une seule personne.
En cas de dysfonctionnement, la machine doit être arrêtée immédiatement et ne pas être manipulée avant l’intervention d’un personnel qualifié.
Le résultat attendu est un débit d’air continu, sec et de qualité, avec un niveau sonore réduit (63 dB(A)) grâce à une carrosserie spécifique.
---
Cette synthèse est basée exclusivement sur les informations d’usage et d’utilisation explicitement présentes dans la description produit, la fiche technique et le manuel d’instruction fournis (notamment pages 1 à 4, 12-14 et 20).
FAQ : Questions / Réponses :
Quels sont les éléments techniques spécifiques du compresseur à vis LACME VX 5,5/270SC ?
Ce compresseur rotatif à vis triphasé fonctionne à vitesse fixe avec un bloc vis encapsulé nouvelle génération X43i assurant une séparation compacte air/huile. Il est monté sur une cuve horizontale de 270 litres et délivre un débit d’air de 30,6 m³/h à une pression de service de 10 bar. Son moteur IE3 IP55 de 5,5 CV (4 kW) est entraîné par courroie verticale. Le niveau sonore est limité à 63 dB(A) grâce à une carrosserie spécifique.
Comment est assurée la qualité de l’air comprimé fourni par ce compresseur ?
Le compresseur intègre un sécheur frigorifique indépendant qui garantit un air sec avec un point de rosée à 3°C, empêchant le gel du condensat. L’air aspiré est filtré avant admission, puis l’huile est séparée de l’air comprimé dans un réservoir dédié. Un second filtre réduit les particules d’huile en suspension pour assurer la qualité de l’air.
Quelles sont les fonctions du tableau de commande Air ENERGY CONTROL 3B ?
Ce tableau de commande électronique multifonctions permet une utilisation simple et intuitive. Il affiche en temps réel la pression et la température de l’huile, les heures totales de fonctionnement et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il inclut un indicateur de maintenance et la possibilité de réinitialiser les alarmes.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Le compresseur doit être installé sur un sol plat dans une salle ventilée avec une température ambiante comprise entre 5°C et 40°C. La pièce doit disposer d’au moins deux ouvertures de ventilation, une basse pour l’air frais et une haute pour l’évacuation de l’air chaud. Le compresseur nécessite une alimentation électrique triphasée, tandis que le sécheur est alimenté en monophasé.
Quels sont les critères de sécurité et de maintenance à respecter ?
Le compresseur est équipé d’une soupape de sécurité conforme CE et d’un bouton d’arrêt d’urgence. Tous les filtres, voyants et bouchons d’huile sont accessibles en façade pour faciliter l’entretien par une personne seule. La maintenance est recommandée toutes les 2000 heures ou une fois par an. Il est impératif d’évacuer quotidiennement la condensation du réservoir pour limiter la corrosion et respecter les contrôles annuels des valves de sécurité conformément à la réglementation.
