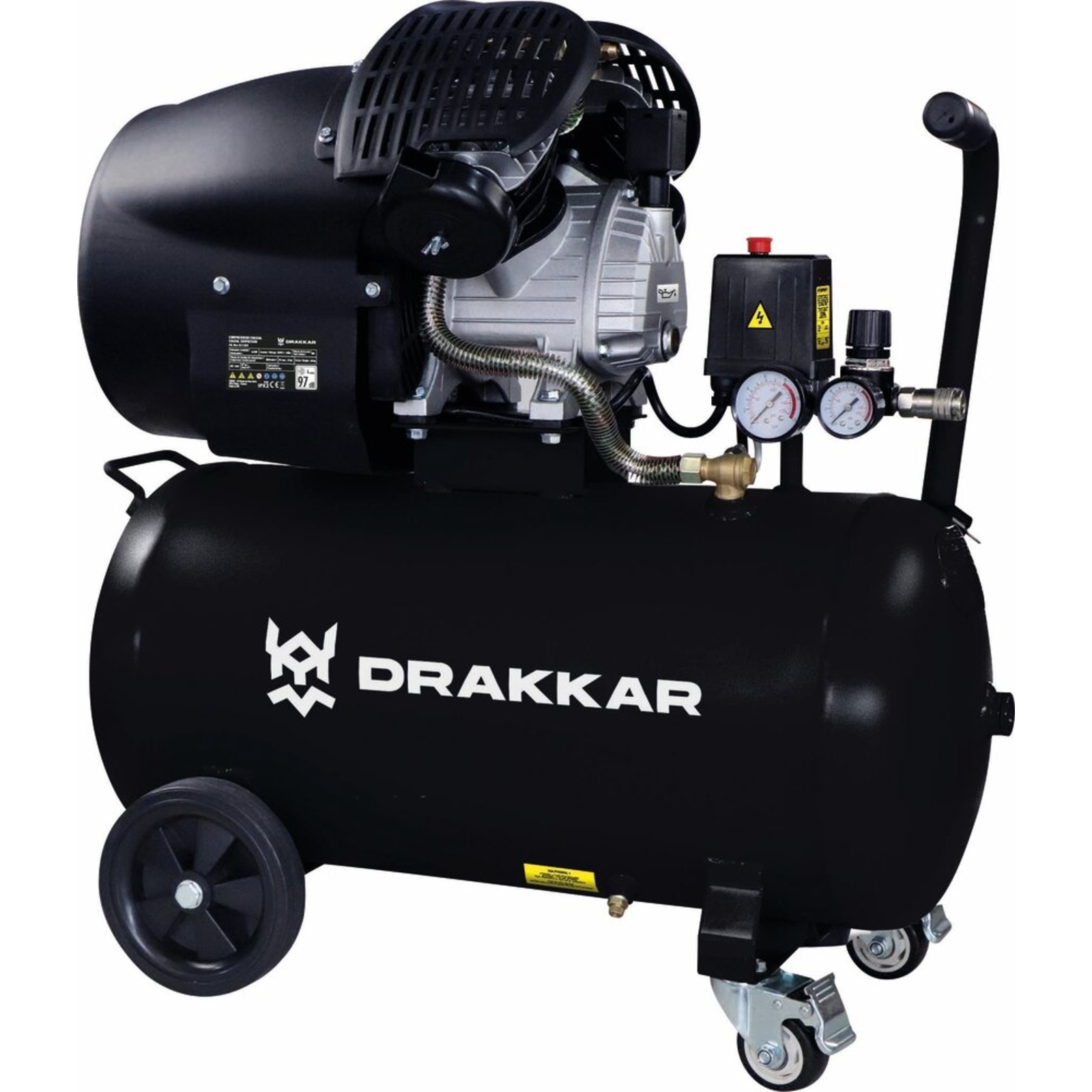

Compresseur coaxial 50L 8 bar 3CV 230V DRAKKAR EQUIPEMENT - 51417
Référence : S01551417
Découvrez Compresseur coaxial 50L 8 bar 3CV 230V DRAKKAR EQUIPEMENT - 51417 disponible à l'achat
- Cuve de 50L conforme aux normes PED et EN
- Pression maximale de service de 8 bars sécurisée par soupape
- Puissance de 3CV pour un débit d’air jusqu’à 334 l/min
- Compresseur mobile lubrifié à l’huile avec 2 cylindres
- Niveau sonore de 97 dB adapté aux environnements professionnels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Ce compresseur coaxial 50L 8 bar 3CV 230V de la marque DRAKKAR est un appareil mobile, lubrifié à l’huile avec transmission directe, équipé de 2 cylindres.
Il dispose d’une cuve d’une capacité de 50 litres et d’un diamètre de 50 cm.
La pression maximale de service est de 8 bars.
Le compresseur fonctionne avec une alimentation électrique de 230 V – 50 Hz.
Sa puissance nominale est de 3 CV avec une vitesse de rotation de 2850 tours par minute.
Le débit d’air maximal aspiré est de 334 litres par minute, avec un volume d’air engendré de 300 litres par minute.
Le débit d’air à 4 bars est de 200 l/min et à 8 bars de 146 l/min.
Le niveau sonore atteint 97 dB.
Ses dimensions sont de 69 cm de longueur, 50 cm de largeur et 71 cm de hauteur, pour un poids de 40 kg.
Le compresseur est équipé de manomètres 1/4" et 1/8", d’une valve de sécurité 1/4" Y50, ainsi que de 2 raccords rapides de sortie 1/4".
Le filetage de sortie est de 1/4".
La cuve est conforme à la norme EN 286-1 :1998+A2 :2005 et à la directive PED 2014/29/EU, avec une épaisseur de paroi de 2 mm et une tolérance de corrosion de 0,5 mm.
La cuve supporte une pression maximale de 8 bars et une température de service comprise entre -10°C et +100°C.
Le fabricant est OTS, et la cuve est marquée CE avec l’organisme notifié 0035.
Le compresseur est équipé d’une soupape de sécurité à ressort, réglée pour s’ouvrir à 8 bars afin de protéger le réservoir contre la surpression.
Cette soupape est conforme à la norme EN ISO 4126-1 :2013+A2 :2019 et certifiée CE0035 UKCA.
Pour le fonctionnement, il est recommandé d’utiliser le compresseur dans un environnement propre, sec et bien ventilé, avec une température ambiante entre +5°C et +40°C.
Il doit être positionné sur une surface plane ou légèrement inclinée (max. 10°), à au moins 100 cm de tout mur pour assurer une bonne ventilation.
Le compresseur ne doit pas être exposé à l’humidité, aux projections d’eau, à la poussière, aux produits chimiques, aux vapeurs, ni aux gaz inflammables.
Le filtre à air doit être monté avant utilisation et nettoyé régulièrement, au moins toutes les 50 heures ou une fois par an.
Un filtre encrassé réduit la puissance du compresseur.
Le compresseur doit être lubrifié avec une huile SAE30 pour des températures supérieures à 10°C et SAE10 en dessous.
Le niveau d’huile doit être vérifié avant chaque utilisation et maintenu dans la zone indiquée par le voyant.
La vidange d’huile est nécessaire après les 10 premières heures de fonctionnement, puis toutes les 100 heures ou annuellement.
La mise en service s’effectue en vérifiant le niveau d’huile, en branchant l’appareil, puis en démarrant le moteur via l’interrupteur marche/arrêt.
Le compresseur remplit la cuve jusqu’à la pression maximale, puis s’arrête automatiquement grâce au pressostat.
La pression de sortie peut être ajustée via le régulateur de pression sur les vannes de sortie.
Un entretien régulier est indispensable pour garantir la sécurité et la longévité de l’appareil :
- Purge quotidienne de la cuve pour évacuer l’eau condensée.
- Nettoyage et remplacement périodique du filtre à air.
- Contrôle et vidange régulière de l’huile.
- Vérification annuelle de la soupape de sécurité par un personnel qualifié.
Le compresseur est conçu pour résister à 100 000 heures de fonctionnement à une température maximale de 100°C, 100 000 cycles de pression à 8 bars, avec une tolérance de corrosion de 0,5 mm.
Toute utilisation en dehors de ces limites peut compromettre la sécurité et réduire la durée de vie de l’équipement.
Pour le transport, il est conseillé de vidanger le compresseur, de l’éteindre et de le transporter en position horizontale pour éviter les fuites d’huile.
La manipulation doit se faire en utilisant les poignées prévues, en tenant compte du poids de 40 kg.
Enfin, le compresseur est livré avec un kit d’accessoires comprenant les roues, roulettes, écrous, rondelles, filtre à air et mode d’emploi.
Ce produit est conforme aux normes de sécurité et doit être utilisé exclusivement dans un cadre professionnel.
Il est impératif de respecter les consignes de sécurité et d’entretien pour éviter tout risque d’accident.
Le compresseur fonctionne sur une alimentation électrique de 230 V – 50 Hz. Son débit d’air maximal aspiré est de 334 litres par minute, avec un volume d’air engendré de 300 litres par minute. Le débit d’air est de 200 l/min à 4 bars et de 146 l/min à 8 bars. Le niveau sonore atteint 97 dB.
Ses dimensions sont de 69 cm de longueur, 50 cm de largeur et 71 cm de hauteur, pour un poids de 37,2 kg. Il est équipé de manomètres 1/4" et 1/8", d’une valve de sécurité 1/4" Y50, ainsi que de deux raccords rapides de sortie 1/4". Le filetage de sortie est de 1/4".
La cuve est conforme à la norme EN 286-1 :1998+A2 :2005 et à la directive PED 2014/29/EU, avec une épaisseur de paroi de 2 mm et une tolérance de corrosion de 0,5 mm. Elle supporte une température de service comprise entre -10°C et +100°C. Le compresseur est équipé d’une soupape de sécurité à ressort, réglée pour s’ouvrir à 8 bars, conforme à la norme EN ISO 4126-1 :2013+A2 :2019 et certifiée CE0035 UKCA.
Pour un fonctionnement optimal, il est recommandé d’utiliser le compresseur dans un environnement propre, sec et bien ventilé, avec une température ambiante entre +5°C et +40°C. Il doit être positionné sur une surface plane ou légèrement inclinée (maximum 10°), à au moins 100 cm de tout mur pour assurer une bonne ventilation. Le compresseur ne doit pas être exposé à l’humidité, aux projections d’eau, à la poussière, aux produits chimiques, aux vapeurs ni aux gaz inflammables.
Le filtre à air doit être monté avant utilisation et nettoyé régulièrement, au minimum toutes les 50 heures ou une fois par an, car un filtre encrassé réduit la puissance du compresseur. L’appareil doit être lubrifié avec une huile SAE30 pour des températures supérieures à 10°C et SAE10 en dessous. Le niveau d’huile doit être vérifié avant chaque utilisation et maintenu dans la zone indiquée par le voyant. La vidange d’huile est nécessaire après les 10 premières heures de fonctionnement, puis toutes les 100 heures ou annuellement.
La mise en service s’effectue en vérifiant le niveau d’huile, en branchant l’appareil, puis en démarrant le moteur via l’interrupteur marche/arrêt. Le compresseur remplit la cuve jusqu’à la pression maximale, puis s’arrête automatiquement grâce au pressostat. La pression de sortie peut être ajustée via le régulateur de pression sur les vannes de sortie.
Un entretien régulier est indispensable pour garantir la sécurité et la longévité de l’appareil, comprenant la purge quotidienne de la cuve pour évacuer l’eau condensée, le nettoyage et remplacement périodique du filtre à air, le contrôle et vidange régulière de l’huile, ainsi que la vérification annuelle de la soupape de sécurité par un personnel qualifié.
Le compresseur est conçu pour résister à 100 000 heures de fonctionnement à une température maximale de 100°C, avec 100 000 cycles de pression à 8 bars, et une tolérance de corrosion de 0,5 mm. Toute utilisation en dehors de ces limites peut compromettre la sécurité et réduire la durée de vie de l’équipement.
Pour le transport, il est conseillé de vidanger le compresseur, de l’éteindre et de le transporter en position horizontale pour éviter les fuites d’huile. La manipulation doit se faire en utilisant les poignées prévues, en tenant compte du poids de 40 kg.
Ce produit est conforme aux normes de sécurité et doit être utilisé exclusivement dans un cadre professionnel. Il est impératif de respecter les consignes de sécurité et d’entretien pour éviter tout risque d’accident.
- marque : drakkar
- référence fournisseur : 51417
- diamètre : 50cm
- filetage : sortie 1/4"
- cylindrée : 2 cylindres
- rotation : 2850 tr/min
- puissance : 3CV
- alimentation : 230V - 50Hz
- pression max : 8 bar
- capacité cuve : 50L
- débit air : 334 l/min
- volume d'air engendré : 300 l/min
- volume d'air aspiré : 334 l/min
- type : mobile
- niveau sonore : 97dB
- dimensions : 69x50x71cm
- poids article : 37,2kg
Avant utilisation, il faut monter le filtre à air fourni et s’assurer que le niveau d’huile est correct, en le maintenant dans la zone indiquée par le voyant. L’huile SAE30 est utilisée pour des températures supérieures à 10°C, et SAE10 en dessous. Le niveau d’huile doit être vérifié avant chaque mise en service et la vidange effectuée après les 10 premières heures, puis toutes les 100 heures ou annuellement.
La mise en service s’effectue en branchant l’appareil, puis en démarrant le moteur via l’interrupteur marche/arrêt. Le compresseur remplit la cuve jusqu’à la pression maximale (8 bars), puis s’arrête automatiquement grâce au pressostat. La pression de sortie peut être ajustée par le régulateur de pression situé sur les vannes de sortie avec raccord rapide.
Le compresseur peut être raccordé soit à une installation fixe via les sorties supérieures du réservoir, soit via les vannes de sortie avec raccord rapide, ces dernières permettant la régulation de la pression de sortie.
Un entretien régulier est nécessaire pour assurer le bon fonctionnement : il comprend la purge quotidienne de la cuve pour évacuer l’eau condensée, le nettoyage ou remplacement périodique du filtre à air (au moins toutes les 50 heures ou annuellement), le contrôle et la vidange régulière de l’huile, ainsi que la vérification annuelle de la soupape de sécurité par un personnel qualifié. La purge s’effectue en dévissant la vis de vidange située sous la cuve pour évacuer l’eau condensée.
En cas de dysfonctionnement, il est conseillé de vérifier les niveaux d’huile, l’état du filtre à air, les fuites éventuelles dans les tuyaux ou raccords, et de s’assurer que les pressions sont correctement réglées.
Pour le transport, il est nécessaire de vidanger le compresseur, de l’éteindre, de le débrancher et de le transporter en position horizontale afin d’éviter les fuites d’huile. La manipulation doit se faire en utilisant les poignées prévues, en tenant compte du poids de l’appareil.
L’utilisation est réservée à un cadre professionnel et doit respecter strictement les conditions d’environnement et d’entretien pour garantir la sécurité et la longévité de l’équipement.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les critères à vérifier pour choisir ce compresseur coaxial 50L 8 bar 3CV 230V ?
Ce compresseur est mobile, lubrifié à l’huile avec transmission directe, équipé de 2 cylindres et d’une cuve de 50 litres conforme aux normes PED et EN 286-1. Sa puissance nominale est de 3 CV avec une pression maximale de 8 bars. Il convient de vérifier que ces caractéristiques correspondent à vos besoins en débit d’air (334 l/min maximum) et pression de service.
Comment s’assurer de la compatibilité des raccords pour ce compresseur ?
Le compresseur possède un filetage de sortie 1/4" et est équipé de 2 raccords rapides de sortie 1/4". Il peut être raccordé soit à une installation fixe via les sorties supérieures du réservoir, soit via les vannes de sortie avec raccord rapide, qui permettent la régulation de la pression. Assurez-vous que vos outils ou tuyaux pneumatiques sont compatibles avec ces dimensions.
Quelles sont les conditions d’utilisation optimales recommandées pour ce compresseur ?
Il doit être utilisé dans un environnement propre, sec et bien ventilé, avec une température ambiante comprise entre +5°C et +40°C. Le compresseur doit être positionné sur une surface plane ou légèrement inclinée (maximum 10°), à au moins 100 cm de tout mur pour assurer une bonne ventilation et éviter la surchauffe.
Quelles sont les précautions d’entretien indispensables pour garantir la sécurité et la longévité du compresseur ?
Un entretien régulier est nécessaire : purge quotidienne de la cuve pour évacuer l’eau condensée, nettoyage ou remplacement périodique du filtre à air (au moins toutes les 50 heures ou annuellement), contrôle et vidange régulière de l’huile (après 10 premières heures puis toutes les 100 heures ou annuellement), ainsi que vérification annuelle de la soupape de sécurité par un personnel qualifié.
Quelles sont les limites d’utilisation à ne pas dépasser pour assurer la sécurité ?
Le compresseur est conçu pour résister à 100 000 heures de fonctionnement à une température maximale de 100°C, avec 100 000 cycles de pression à 8 bars et une tolérance de corrosion de 0,5 mm. Toute utilisation en dehors de ces limites peut compromettre la sécurité et réduire la durée de vie de l’équipement.
Comment procéder à la mise en service et au réglage de la pression de sortie ?
Avant mise en service, vérifiez le niveau d’huile et montez le filtre à air. Démarrez le moteur via l’interrupteur marche/arrêt. Le compresseur remplit la cuve jusqu’à la pression maximale (8 bars) puis s’arrête automatiquement grâce au pressostat. La pression de sortie peut être ajustée via le régulateur de pression situé sur les vannes de sortie avec raccord rapide.
Quels sont les conseils pour le transport et la manutention du compresseur ?
Avant transport, vidangez le compresseur, éteignez-le et débranchez-le. Transportez-le en position horizontale pour éviter les fuites d’huile. Utilisez les poignées prévues pour la manipulation en tenant compte du poids de 40 kg.
