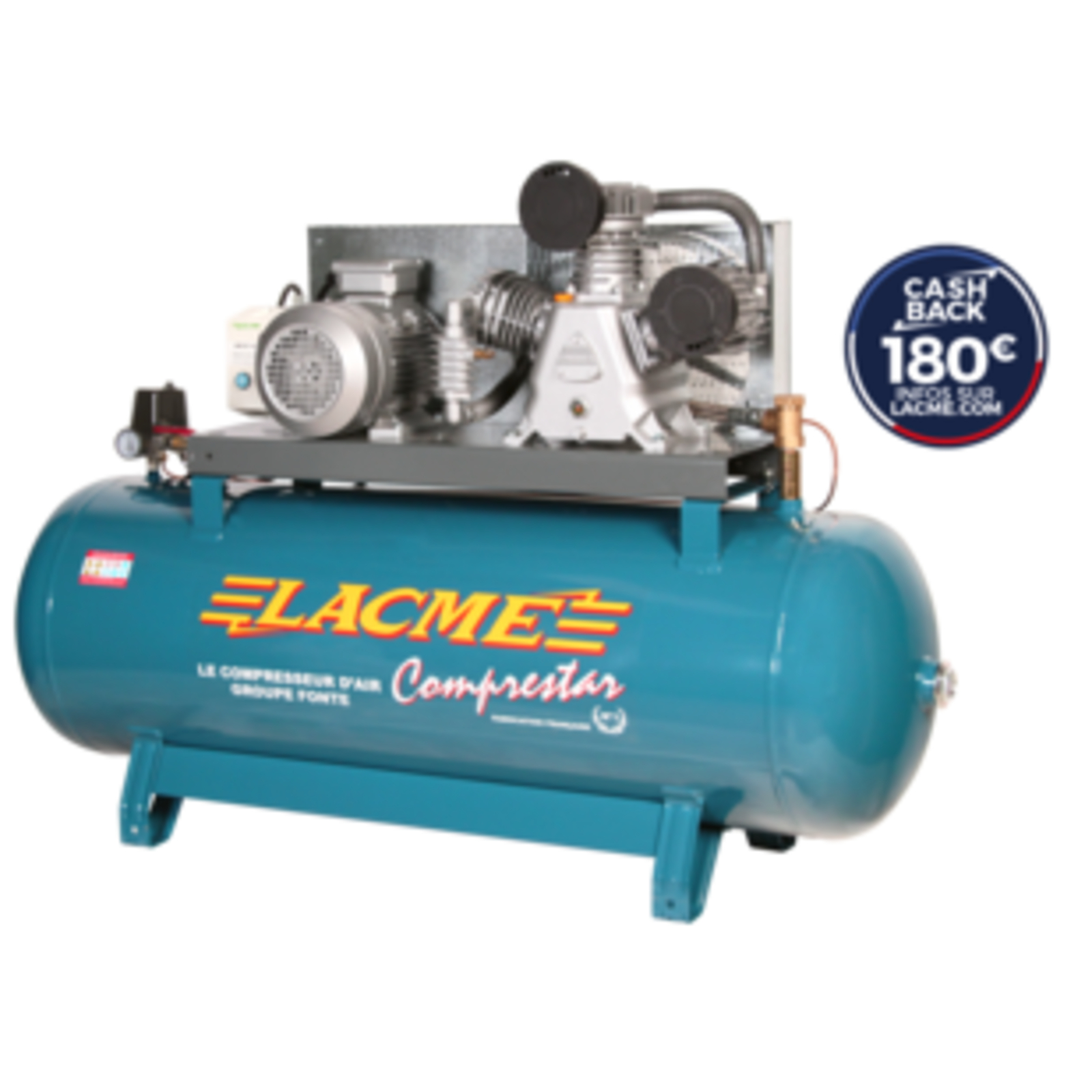

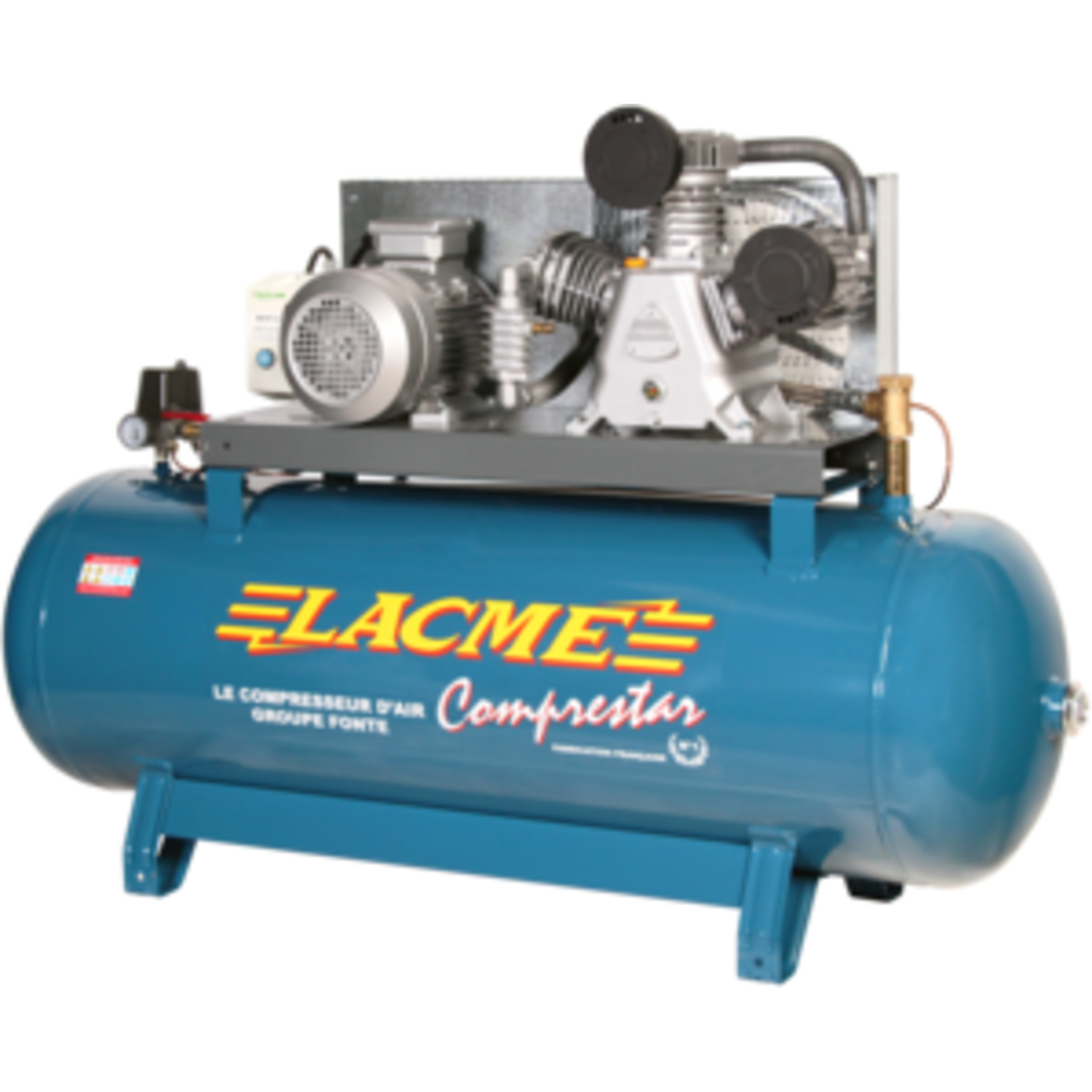

Compresseur fixe Comprestar 3042B SP/ELV - 42 m³/h tri. - 300 litres - 12 bar LACME - 161660
Référence : LACM161660
Découvrez Compresseur fixe Comprestar 3042B SP/ELV - 42 m³/h tri. - 300 litres - 12 bar LACME - 161660 disponible à l'achat
- Débit important de 42 m³/h pour un usage intensif
- Réservoir de 300 litres pour une grande autonomie
- Pression maximale de service de 12 bar
- Moteur 5.5 kW à faible vitesse pour une longue durée de vie
- Niveau sonore de 96 dB adapté aux environnements industriels
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le compresseur fixe Comprestar 3042B SP/ELV est un compresseur professionnel triphasé à entraînement par courroie, spécialement conçu pour les milieux et ambiances difficiles.
Il est équipé d’un groupe fonte tricylindre en W biétagé garantissant un débit aspiré de 42 m³/h (700 l/min) et un débit restitué de 35,9 m³/h (595 l/min).
La pression maximale de service est de 12 bars, avec un temps de montée en pression de 4 minutes 35 secondes.
Le moteur puissant de 7,5 CV (5,5 kW) fonctionne à une vitesse lente de rotation de 1120 tr/min, ce qui assure une durée de vie accrue du compresseur (Série Endurance).
Le compresseur est monté sur un réservoir d’une capacité de 300 litres, conçu avec des longerons facilitant son déplacement et son installation.
Son poids est de 203 kg et ses dimensions sont de 165 cm de longueur, 55 cm de largeur et 110 cm de hauteur.
Le niveau sonore atteint 96 dB(A) LWA.
L’équipement standard comprend un robinet de sortie directe gros débit 3/4" F, une sortie directe raccord rapide gros débit, un contacteur manométrique IP54 avec échappement externe, un boîtier de démarrage avec protection thermique, un compteur horaire vibratoire pour le suivi des temps de fonctionnement, un manomètre de pression de cuve 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour gros passage (1 pouce), un robinet de purge, une tuyauterie de mise à vide en cuivre, un flexible haute température inox/téflon, ainsi qu’un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
La conception du groupe moteur comprend des composants longue durée tels que des plaques-clapets doubles à haut rendement, une triple segmentation, des cylindres en fonte et des culasses BP en aluminium et HP en fonte.
Le refroidissement intermédiaire entre les étages est largement dimensionné.
Chaque cylindre basse pression est équipé d’un filtre à air à faibles pertes de charge.
Ce compresseur est conçu pour un usage fixe en atelier, avec une protection complète (moteur IP55, contacteur IP54) adaptée aux environnements difficiles.
Il ne doit être utilisé que pour la compression d’air, et non pour d’autres gaz ou fluides.
Les conditions d’utilisation recommandées sont une température ambiante comprise entre 0 et 35°C, un taux d’humidité jusqu’à 75 %, dans un environnement propre, aéré, sans poussières, acide ni gaz inflammables, et à l’abri de l’eau.
Le compresseur doit être installé en position horizontale sur un support stable, avec un minimum de 50 cm de distance par rapport à un mur et au moins 3 mètres de la zone de travail.
Le démarrage et l’arrêt sont commandés par un contacteur manométrique réglé en usine pour arrêter à 8-9 bars et redémarrer à 5-6 bars.
Un épurateur-détendeur optionnel peut être installé pour ajuster la pression de sortie.
L’entretien comprend une purge régulière et fréquente du réservoir pour éviter la corrosion, une vidange d’huile après 15 heures de rodage puis tous les ans ou toutes les 150 heures, le nettoyage ou remplacement du filtre à air toutes les 50 heures, ainsi que la vérification du bon fonctionnement de la soupape de sécurité et des clapets.
L’huile recommandée est la LACME HHP 100 (ISO VG 100) avec une contenance approximative du carter de 1,98 litre.
Ce compresseur est conforme aux normes et directives européennes en vigueur (Directive Machines 2006/42/CE, Directive basse tension 2014/35/UE, Directive récipients à pression simples 2014/29/UE, Directive compatibilité électromagnétique 2014/30/UE, Directive acoustique OUTDOOR 2000/14/CE, Directive Eco conception moteur 640/2009, ROHS2 2011/65/UE), ainsi qu’aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
Le compresseur est livré sans prise électrique et doit être branché sur une installation triphasée 400 V avec raccordement à la terre et protection différentielle.
Une rallonge électrique de section 2,5 mm² maximum et de longueur inférieure à 20 m est recommandée.
Enfin, il est indispensable d’utiliser une protection auditive lors de l’utilisation en raison du niveau sonore élevé.
Le compresseur ne doit pas être utilisé par des personnes non formées, ni dirigé vers des personnes ou animaux.
Ce produit est conditionné sur palette, avec patins "gripsol" pour limiter les vibrations.
Le compteur horaire numérique intégré permet de planifier les opérations d’entretien.
En résumé, le compresseur fixe Comprestar 3042B SP/ELV est un appareil robuste, performant et adapté aux environnements industriels exigeants, offrant un débit important, une grande autonomie grâce à son réservoir de 300 litres, et une protection complète pour une utilisation en toute sécurité.
Le moteur de 7,5 CV (5,5 kW) fonctionne à une vitesse lente de 1120 tr/min, ce qui garantit une durée de vie accrue dans le cadre de la série Endurance. Le compresseur est monté sur un réservoir de 300 litres, pesant 203 kg, avec des dimensions de 165 cm de longueur, 55 cm de largeur et 110 cm de hauteur. Le niveau sonore atteint 96 dB(A) LWA, nécessitant le port d’une protection auditive lors de son utilisation.
L’équipement standard comprend un robinet de sortie directe gros débit 3/4" F, une sortie directe raccord rapide gros débit, un contacteur manométrique IP54 avec échappement externe, un boîtier de démarrage avec protection thermique, un compteur horaire vibratoire numérique pour le suivi des temps de fonctionnement, un manomètre de pression de cuve 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour gros passage (1 pouce), un robinet de purge, une tuyauterie de mise à vide en cuivre, un flexible haute température inox/téflon, ainsi qu’un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
La conception du groupe moteur intègre des composants longue durée tels que des plaques-clapets doubles à haut rendement, une triple segmentation, des cylindres en fonte, des culasses basse pression en aluminium et haute pression en fonte. Le refroidissement intermédiaire entre les étages est largement dimensionné. Chaque cylindre basse pression est équipé d’un filtre à air à faibles pertes de charge.
Ce compresseur est prévu pour un usage fixe en atelier, avec une protection complète adaptée aux milieux difficiles (moteur IP55, contacteur IP54). Il doit être utilisé exclusivement pour la compression d’air. Les conditions d’utilisation recommandées sont une température ambiante comprise entre 0 et 35°C, un taux d’humidité jusqu’à 75 %, dans un environnement propre, aéré, sans poussières, acides ni gaz inflammables, et à l’abri de l’eau.
L’installation doit être réalisée en position horizontale sur un support stable, avec un minimum de 50 cm de distance par rapport à un mur et au moins 3 mètres de la zone de travail. Le démarrage et l’arrêt sont commandés par un contacteur manométrique réglé en usine pour arrêter à 8-9 bars et redémarrer à 5-6 bars. Un épurateur-détendeur optionnel peut être ajouté pour ajuster la pression de sortie.
L’entretien comprend la purge régulière du réservoir pour éviter la corrosion, la vidange d’huile après 15 heures de rodage puis tous les ans ou toutes les 150 heures, le nettoyage ou remplacement du filtre à air toutes les 50 heures, ainsi que la vérification du bon fonctionnement de la soupape de sécurité et des clapets. L’huile recommandée est la LACME HHP 100 (ISO VG 100) avec une contenance approximative du carter de 1,98 litre.
Ce compresseur est conforme aux normes et directives européennes en vigueur, notamment la Directive Machines 2006/42/CE, la Directive basse tension 2014/35/UE, la Directive récipients à pression simples 2014/29/UE, la Directive compatibilité électromagnétique 2014/30/UE, la Directive acoustique OUTDOOR 2000/14/CE, la Directive Eco conception moteur 640/2009, ROHS2 2011/65/UE, ainsi qu’aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
Le compresseur doit être branché sur une installation triphasée 400 V avec raccordement à la terre et protection différentielle. Une rallonge électrique de section 2,5 mm² maximum et de longueur inférieure à 20 m est recommandée. Il ne doit pas être utilisé par des personnes non formées ni dirigé vers des personnes ou animaux.
Le compteur horaire numérique intégré permet de planifier les opérations d’entretien. Ce produit est conditionné sur palette avec patins "gripsol" pour limiter les vibrations. Le compresseur Comprestar 3042B SP/ELV offre ainsi robustesse, performance et sécurité pour un usage professionnel en atelier.
- référence industrielle : 161660
- spécificités : triphasé
- équipement standard : sortie directe raccord rapide, robinet sortie directe 3/4" F, boîtier de démarrage avec protection thermique, contacteur manométrique IP54 avec mise à vide externe, manomètre 16 bar, soupape de sécurité CE, clapet anti-retour grosse section, compteur horaire, flexible haute température inox/téflon, cordon d'alimentation 4 x 2,5 mm² x 5 m, cuve avec 2 sorties fond de cuve 2" F
- conception du groupe : groupe tricylindre en W biétagé, composants longue durée : plaques-clapets doubles haut rendement, triple segmentation, cylindres en fonte, culasses BP en aluminium et HP en fonte, refroidissement intermédiaire entre étages, filtres à air à faibles pertes de charge (1 filtre par cylindre basse pression)
- nombre de pistons : 3 WB
- pression de service : 12 bar
- puissance moteur : 7,5 Hp (5,5 kW)
- réservoir : 300 litres
- niveau sonore : 96 dB(A) LWA
- débit aspiré : 42 m³/h (700 l/min)
- débit restitué : 35,9 m³/h (595 l/min)
- sortie d'air : 3/4" F
- temps de montée en pression : 4 min 35 s
- vitesse de rotation : 1120 tr/min
L’utilisation du compresseur doit se faire dans un environnement propre, aéré, sans poussières, acides ni gaz inflammables, à l’abri de l’eau, avec une température ambiante comprise entre 0 et 35°C et un taux d’humidité maximum de 75 %. Il doit être installé en position horizontale sur un support stable, à au moins 50 cm d’un mur et à 3 mètres minimum de la zone de travail.
Avant la première mise en route, il est nécessaire de purger totalement le réservoir en dépressurisant, puis en drainant les condensats. La purge régulière et fréquente du réservoir est indispensable pour éviter la corrosion. Le drainage s’effectue en dévissant le robinet de purge sous le réservoir et en recueillant les condensats.
Le compresseur doit être raccordé à une installation électrique triphasée 400 V avec mise à la terre et protection différentielle. En cas d’utilisation d’une rallonge électrique, la longueur ne doit pas dépasser 20 mètres et la section du câble doit être au minimum de 2,5 mm².
Pour le fonctionnement, il est impératif de raccorder le compresseur à un outil consommateur d’air afin d’éviter toute détente d’air non contrôlée. Le compresseur ne doit être utilisé que pour la compression d’air, et non pour d’autres gaz ou fluides. Il est interdit de diriger le jet d’air vers une personne ou un animal.
Le réglage de la pression de sortie peut être effectué à l’aide d’un épurateur-détendeur optionnel. Ce réglage doit toujours être inférieur à la pression de redémarrage du contacteur manométrique.
En cas de dysfonctionnement, des actions simples sont prévues : vérifier le niveau d’huile, purger le réservoir, nettoyer ou remplacer le filtre à air toutes les 50 heures, vérifier le bon fonctionnement de la soupape de sécurité et des clapets. Le compresseur est équipé d’un compteur horaire pour planifier les opérations d’entretien.
Le compresseur doit être arrêté en poussant vers le bas le bouton marche/arrêt du contacteur manométrique, puis débranché en cas d’arrêt prolongé. Toute intervention sur le compresseur nécessite de le mettre hors tension et de vider le réservoir.
En cas de fonctionnement non conforme, plusieurs causes possibles sont listées, telles que cuve pleine, tension insuffisante, courroie détendue, filtre bouché, clapets encrassés, etc., avec les actions utilisateur à réaliser (nettoyage, vérification, serrage).
Le compresseur produit un niveau sonore élevé, il est donc recommandé d’utiliser une protection auditive lors de son utilisation.
Enfin, la vidange d’huile doit être effectuée après 15 heures de rodage, puis tous les ans ou toutes les 150 heures, avec une huile spécifique recommandée (LACME HHP 100). Le nettoyage ou remplacement du filtre à air doit être réalisé toutes les 50 heures.
Ainsi, pour utiliser ce compresseur, il faut l’installer dans un environnement adapté, le raccorder correctement, purger et vidanger régulièrement, démarrer et arrêter via le contacteur manométrique, raccorder un outil pneumatique adapté, régler la pression si besoin, et effectuer les entretiens périodiques indiqués pour garantir un fonctionnement conforme.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quel type de compresseur est le Comprestar 3042B SP/ELV et pour quel usage est-il conçu ?
Il s'agit d'un compresseur fixe triphasé à entraînement par courroie, équipé d'un groupe fonte tricylindre en W biétagé. Il est conçu pour un usage fixe en atelier, particulièrement adapté aux milieux et ambiances difficiles grâce à une protection complète moteur IP55 et contacteur IP54.
Quelles sont les principales caractéristiques techniques à considérer pour choisir ce compresseur ?
Ce compresseur offre un débit aspiré de 42 m³/h et un débit restitué de 35,9 m³/h, avec une pression maximale de service de 12 bars. Il est équipé d'un réservoir de 300 litres, d'un moteur de 7,5 CV tournant à 1120 tr/min, et son niveau sonore est de 96 dB(A) LWA. Son poids est de 203 kg et ses dimensions sont 165 x 55 x 110 cm.
Quelles sont les conditions d’installation et d’environnement recommandées pour ce compresseur ?
Le compresseur doit être installé en position horizontale sur un support stable, à au moins 50 cm d’un mur et à 3 mètres minimum de la zone de travail. L’environnement doit être propre, aéré, sans poussières, acides ni gaz inflammables, avec une température comprise entre 0 et 35 °C et un taux d’humidité maximal de 75 %, à l’abri de l’eau.
Comment fonctionne le système de démarrage et d’arrêt automatique du compresseur ?
Le démarrage et l’arrêt sont commandés par un contacteur manométrique réglé en usine pour arrêter le compresseur entre 8 et 9 bars et le redémarrer entre 5 et 6 bars. Le réservoir se remplit progressivement d’air jusqu’à la pression d’arrêt, puis redémarre automatiquement lorsque la pression baisse.
Quels sont les entretiens indispensables pour assurer la longévité et la sécurité du compresseur ?
Une purge régulière et fréquente du réservoir est indispensable pour éviter la corrosion. La vidange d’huile doit être réalisée après 15 heures de rodage, puis tous les ans ou toutes les 150 heures. Le filtre à air doit être nettoyé ou remplacé toutes les 50 heures. Il faut également vérifier le bon fonctionnement de la soupape de sécurité et des clapets.
Quelles précautions de sécurité spécifiques doivent être respectées lors de l’utilisation ?
Il est impératif d’utiliser une protection auditive en raison du niveau sonore élevé. Le compresseur ne doit pas être utilisé par des personnes non formées, ni dirigé vers des personnes ou animaux. Il ne doit être utilisé que pour la compression d’air et jamais pour d’autres gaz ou fluides. Le jet d’air ne doit jamais être dirigé vers une personne ou un animal.
