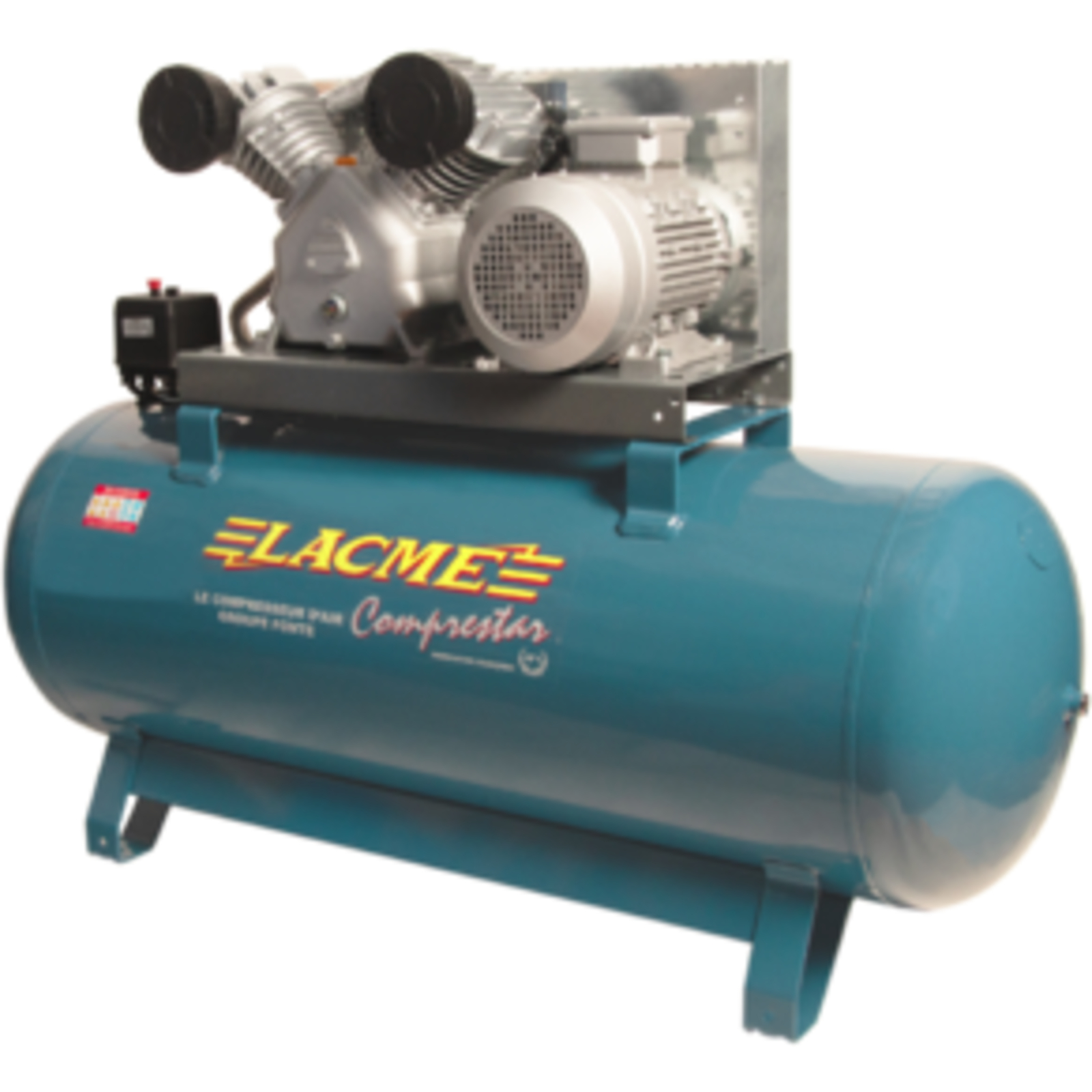

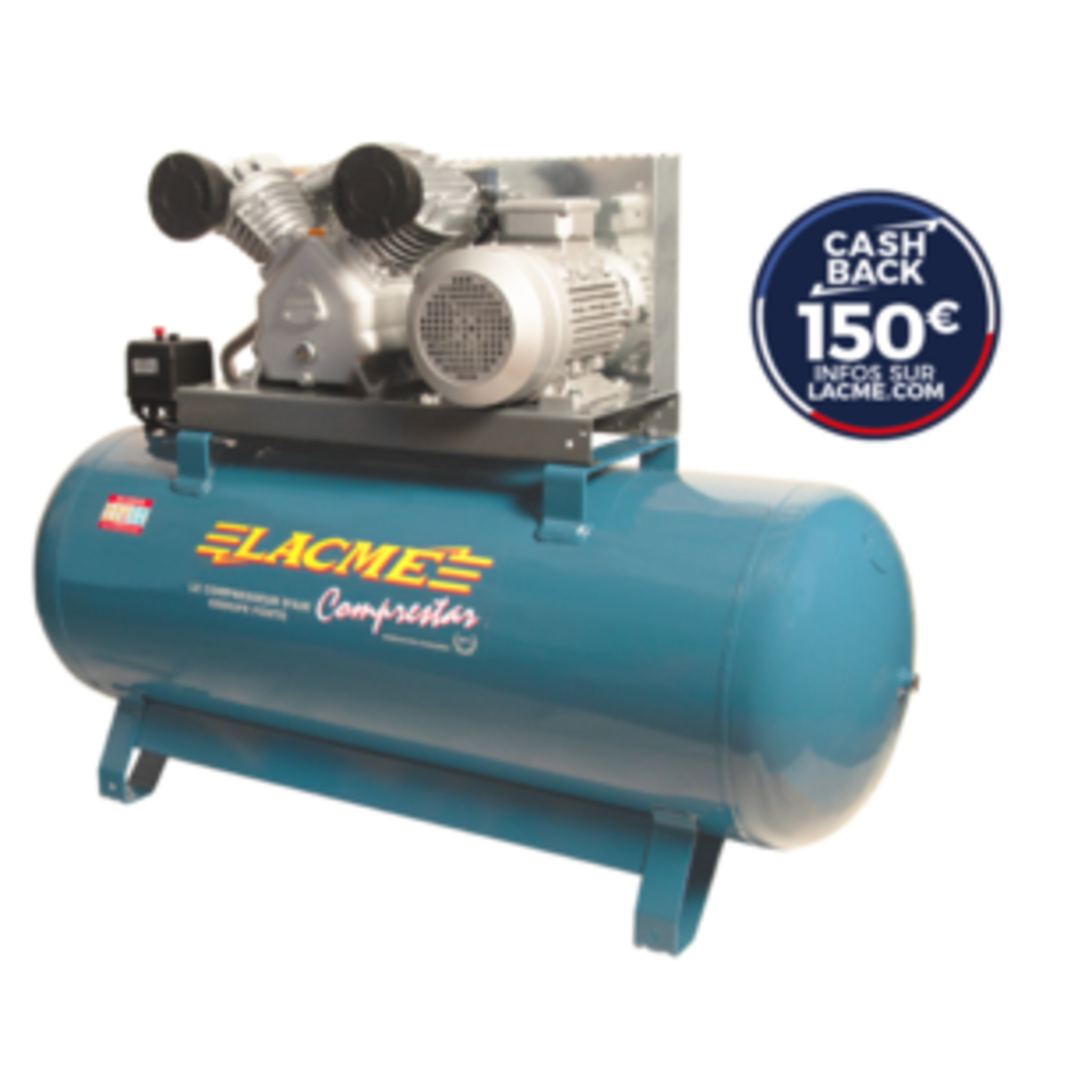

Compresseur fixe Comprestar 40V270T - 40 m³/h triphasé - 270 litres - 10 bar LACME - 158450
Référence : LACM158450
Découvrez Compresseur fixe Comprestar 40V270T - 40 m³/h triphasé - 270 litres - 10 bar LACME - 158450 disponible à l'achat
- Groupe fonte bicylindre en V monoétagé pour robustesse accrue
- Réservoir horizontal de 270 litres pour une bonne autonomie
- Débit restitué de 31.5 m³/h et pression maximale de 10 bars
- Moteur triphasé 7.5 CV à faible vitesse pour durabilité
- Compteur horaire intégré pour un entretien facilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur fixe d’atelier Comprestar 40V270T triphasé, conçu pour un usage professionnel en atelier.
Ce compresseur est équipé d’un groupe bicylindre en V en fonte monoétagé, garantissant une grande robustesse et une longue durée de vie.
Il délivre un débit aspiré de 40 m³/h (soit 665 l/mn) et un débit restitué de 31,5 m³/h (525 l/mn) à une pression maximale de 10 bars.
Le moteur triphasé développe une puissance de 7,5 CV (5,5 kW) avec une vitesse de rotation lente de 1120 tr/min, favorisant la durabilité.
Le compresseur est monté sur un réservoir horizontal de 270 litres avec longerons, facilitant son déplacement et son installation.
Sa série Endurance se caractérise par une vitesse lente, une grosse cylindrée, un débit restitué supérieur et une durée de vie accrue.
Le niveau sonore atteint 97 dB(A) LWA, ce qui nécessite une protection auditive lors de son utilisation.
L’équipement complet comprend un compteur horaire numérique vibratoire pour planifier l’entretien, un robinet de sortie directe 1/2"F, un manomètre 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour de grosse section, un contacteur-disjoncteur avec protection thermique, un flexible haute température entre groupe et cuve, ainsi qu’un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
Le compresseur est conçu pour alimenter un ou plusieurs outils pneumatiques en atelier.
Il est recommandé d’utiliser des tuyaux et flexibles adaptés à la pression maximale et de ne jamais dépasser 50 % de la capacité de production d’air pour éviter une usure prématurée.
Conditions d’utilisation :
- Ambiance propre, bien aérée, sans poussières, hors environnement acide ou inflammable.
- Température de fonctionnement entre 0 et 35 °C, humidité jusqu’à 75 %.
- Position horizontale, minimum 50 cm d’un mur.
Installation et mise en route :
- Placer sur support stable pour limiter vibrations, sans fixation rigide au sol.
- Purger le réservoir avant premier démarrage.
- Brancher le compresseur sur une installation avec prise de terre et protection différentielle.
- Le compresseur est livré sans prise électrique, à monter selon installation triphasée 400 V.
Fonctionnement :
- Démarrage et arrêt via contacteur manométrique réglé en usine (arrêt entre 8 et 9 bars, redémarrage entre 5 et 6 bars).
- Pression de sortie réglable en option via épurateur-détendeur.
- Ne jamais utiliser le compresseur sans carter de protection et capots fermés.
- Ne pas diriger le jet d’air vers une personne ou un animal.
- Utiliser des protections auditives et oculaires.
Entretien :
- Purge fréquente du réservoir au moins une fois par semaine pour éviter corrosion.
- Vidange et remplacement de l’huile compresseur LACME HHP 100 après 15 heures de rodage, puis tous les ans ou toutes les 150 heures.
- Nettoyage régulier des filtres à air, remplacement si nécessaire.
- Vérification régulière du bon fonctionnement de la soupape de sécurité.
- Nettoyage ou remplacement des clapets en cas de dysfonctionnement.
- Kit entretien disponible (réf. 473.300) comprenant cartouches filtres à air, pion de clapet anti-retour et bidon d’huile.
Caractéristiques techniques détaillées :
- Référence : 158450
- Débit aspiré : 40 m³/h (665 l/mn)
- Débit restitué : 31,5 m³/h (525 l/mn)
- Réservoir : 270 litres
- Pression maximale : 10 bars
- Puissance moteur : 7,5 CV (5,5 kW)
- Alimentation : triphasé 400 V / 3 phases
- Niveau sonore : 97 dB(A) LWA
- Dimensions (L x l x h) : 150 x 55 x 107 cm
- Poids : 153,8 kg
Normes et certifications :
Ce compresseur est conforme aux directives européennes machines (2006/42/CE), basse tension (2014/35/UE), récipients à pression simples (2014/29/UE), compatibilité électromagnétique (2014/30/UE), acoustique outdoor (2000/14/CE), écoconception moteur (640/2009) et ROHS2 (2011/65/UE).
Il répond aux normes NF EN ISO 12100 et NF EN 1012-1.
Avantages produit :
- Groupe fonte bicylindre en V monoétagé, garantissant robustesse et longévité.
- Série Endurance avec vitesse lente pour une usure réduite.
- Compteur horaire intégré pour un entretien facilité.
- Réservoir de grande capacité (270 litres) pour une bonne autonomie.
- Equipement complet pour une utilisation sécurisée et efficace.
Conditionnement et stockage :
- Livré avec patins amortisseurs "gripsol" pour stabiliser le compresseur.
- Stocker dans un lieu propre, sec, à l’abri des températures extrêmes et des intempéries.
Ce compresseur est idéal pour alimenter plusieurs outils pneumatiques en atelier dans des conditions professionnelles exigeantes.
Le compresseur est monté sur un réservoir horizontal de 270 litres avec longerons, facilitant son installation. Il fait partie de la série Endurance, caractérisée par une grosse cylindrée, une faible vitesse de rotation, un débit restitué supérieur et une durée de vie prolongée.
Le niveau sonore atteint 97 dB(A) LWA, ce qui nécessite le port de protections auditives lors de l’utilisation. L’équipement complet comprend un compteur horaire numérique vibratoire pour planifier l’entretien, un robinet de sortie directe 1/2" F avec raccord rapide ISO gros débit, un manomètre 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour de grosse section, un contacteur-disjoncteur avec protection thermique, un flexible haute température entre groupe et cuve, ainsi qu’un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
Le fonctionnement s’appuie sur un contacteur manométrique réglé en usine, assurant un arrêt entre 8 et 9 bars et un redémarrage entre 5 et 6 bars. Il est recommandé d’utiliser des tuyaux adaptés à la pression maximale et de ne pas dépasser 50 % de la capacité de production pour préserver la durée de vie du compresseur.
Les conditions d’utilisation préconisent une ambiance propre, bien aérée, sans poussières, hors environnement acide ou inflammable, avec une température de fonctionnement entre 0 et 35 °C et une humidité maximale de 75 %. Le compresseur doit être installé en position horizontale, à au moins 50 cm d’un mur, sur un support stable limitant les vibrations, sans fixation rigide au sol.
L’entretien comprend une purge fréquente du réservoir au moins une fois par semaine, une vidange et remplacement de l’huile LACME HHP 100 après 15 heures de rodage puis tous les ans ou toutes les 150 heures, le nettoyage régulier des filtres à air, la vérification du bon fonctionnement de la soupape de sécurité et le nettoyage ou remplacement des clapets en cas de dysfonctionnement. Un kit entretien (réf. 473.300) est disponible, comprenant cartouches filtres à air, pion de clapet anti-retour et bidon d’huile.
Les dimensions du compresseur sont 150 x 55 x 107 cm pour un poids de 153,8 kg. Il est conforme aux directives européennes machines (2006/42/CE), basse tension (2014/35/UE), récipients à pression simples (2014/29/UE), compatibilité électromagnétique (2014/30/UE), acoustique outdoor (2000/14/CE), écoconception moteur (640/2009) et ROHS2 (2011/65/UE). Il répond également aux normes NF EN ISO 12100 et NF EN 1012-1.
Ce compresseur est idéal pour alimenter un ou plusieurs outils pneumatiques en atelier dans des conditions professionnelles exigeantes. Il est livré avec des patins amortisseurs "gripsol" pour stabiliser l’appareil et doit être stocké dans un lieu propre, sec, à l’abri des températures extrêmes et des intempéries.
- référence industrielle : 158450
- spécificités : triphasé
- conception du groupe : fonte bicylindre en V monoétagé
- nombre de pistons : 2 V
- réservoir : 270 litres horizontal avec longerons
- pression de service : 10 bar
- puissance moteur : 7,5 cv (5,5 kW)
- débit aspiré : 40 m³/h (665 l/mn)
- débit restitué : 31,5 m³/h (525 l/mn)
- vitesse de rotation : 1120 tr/min
- niveau sonore : 97 dB(A) LWA
- sortie d'air : robinet sortie directe 1/2" F avec raccord rapide ISO gros débit
- équipement standard : contacteur-disjoncteur avec protection thermique, manomètre 16 bars, soupape de sécurité CE, clapet anti-retour grosse section, compteur horaire numérique vibratoire, flexible haute température, cordon d’alimentation 4 x 2,5 mm² x 5 m
- temps de montée en pression (0 à 10 bars) : 4 min 10 s
Pour utiliser le compresseur, il faut le raccorder à un ou plusieurs outils pneumatiques via des tuyaux ou flexibles adaptés à la pression maximale du compresseur, en veillant à ne jamais dépasser 50 % de la capacité de production d’air pour éviter une usure prématurée.
Le compresseur doit être installé dans un environnement propre, bien aéré, sans poussières, à l’abri de l’eau, dans une plage de température de 0 à 35 °C et avec une humidité maximale de 75 %. Il doit être positionné horizontalement, à au moins 50 cm d’un mur, sur un support stable pour limiter les vibrations, sans fixation rigide au sol.
Avant la première mise en route, il est indispensable de purger totalement le réservoir en dépressurisant puis en drainant l’eau condensée. Cette purge doit être renouvelée fréquemment, au minimum une fois par semaine, pour éviter la corrosion du réservoir.
Le niveau d’huile doit être vérifié régulièrement et complété si nécessaire, avec une huile spécifique pour compresseur (LACME HHP 100). Une première vidange doit être effectuée après environ 15 heures de rodage, puis tous les ans ou toutes les 150 heures de fonctionnement. Le nettoyage régulier des filtres à air est également nécessaire, avec remplacement si ceux-ci sont trop encrassés.
Le compresseur doit toujours être utilisé avec son carter de protection et ses capots fermés. Le jet d’air ne doit jamais être dirigé vers une personne ou un animal. Il est recommandé d’utiliser des protections auditives et oculaires lors de son utilisation en raison du niveau sonore élevé.
En cas de dysfonctionnement simple, il est possible de vérifier et d’intervenir sur certains éléments comme la purge du réservoir, le nettoyage ou remplacement des filtres à air, le nettoyage des clapets ou le contrôle des raccordements pneumatiques. Toute intervention électrique doit être réalisée hors tension.
Le réglage de la pression de sortie peut être effectué en option via un épurateur-détendeur, en veillant à ce que la pression réglée soit inférieure à la pression de redémarrage du contacteur manométrique.
Enfin, le compresseur doit être éteint en poussant le bouton marche/arrêt vers le bas, puis débranché en cas d’arrêt prolongé.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quel débit d’air ce compresseur peut-il fournir et comment cela influence-t-il le choix des outils pneumatiques ?
Le compresseur Comprestar 40V270T délivre un débit aspiré de 40 m³/h (665 l/mn) et un débit restitué de 31,5 m³/h (525 l/mn) à une pression maximale de 10 bars. Il est recommandé de ne jamais utiliser des outils dont la consommation d’air dépasse 50 % de la capacité de production pour éviter une usure prématurée du compresseur.
Quelles sont les conditions d’installation et d’environnement à respecter pour ce compresseur ?
Ce compresseur doit être installé en position horizontale, sur un support stable, sans fixation rigide au sol, à au moins 50 cm d’un mur. Il doit fonctionner dans une ambiance propre, bien aérée, sans poussières ni gaz inflammables, à une température comprise entre 0 et 35 °C et une humidité maximale de 75 %.
Quels sont les éléments d’équipement standard inclus et leur rôle ?
Le compresseur est équipé d’un réservoir horizontal de 270 litres avec longerons, d’un compteur horaire numérique vibratoire pour planifier l’entretien, d’un robinet de sortie directe 1/2" F, d’un manomètre 16 bars, d’une soupape de sécurité conforme CE, d’un clapet anti-retour grosse section, d’un contacteur-disjoncteur avec protection thermique, d’un flexible haute température entre groupe et cuve, ainsi que d’un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
Quelles sont les principales précautions d’utilisation et de sécurité à respecter ?
Il est impératif d’utiliser le compresseur avec son carter de protection et ses capots fermés, de ne jamais diriger le jet d’air vers une personne ou un animal, et de porter des protections auditives et oculaires en raison du niveau sonore élevé (97 dB(A) LWA). Toute intervention électrique doit être réalisée hors tension.
Comment assurer l’entretien régulier pour garantir la durabilité du compresseur ?
La purge du réservoir doit être effectuée au moins une fois par semaine pour éviter la corrosion. La vidange et le remplacement de l’huile (huile spécifique LACME HHP 100) sont à réaliser après 15 heures de rodage puis tous les ans ou toutes les 150 heures. Les filtres à air doivent être nettoyés régulièrement et remplacés si nécessaire. Le bon fonctionnement de la soupape de sécurité et des clapets doit être vérifié périodiquement.
