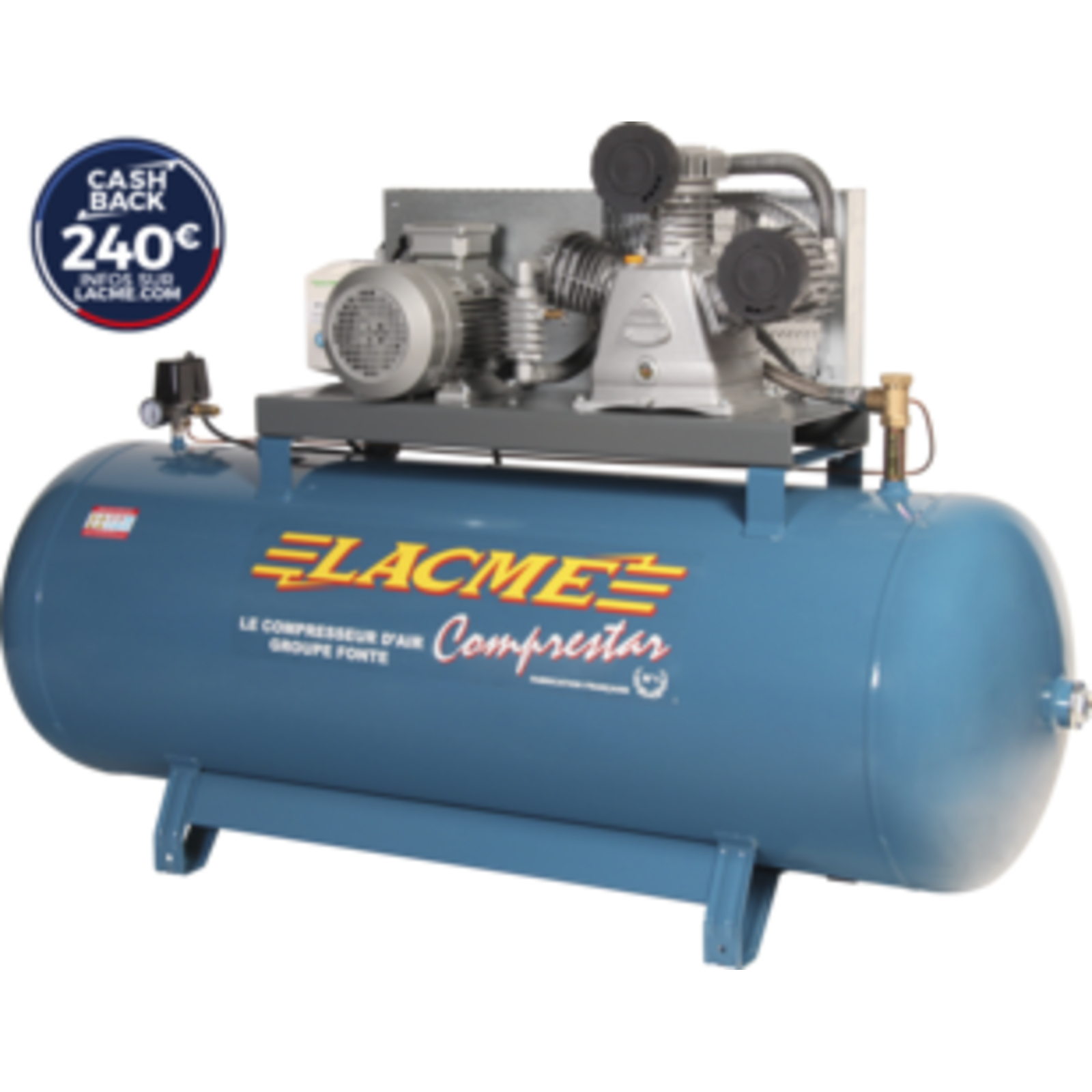

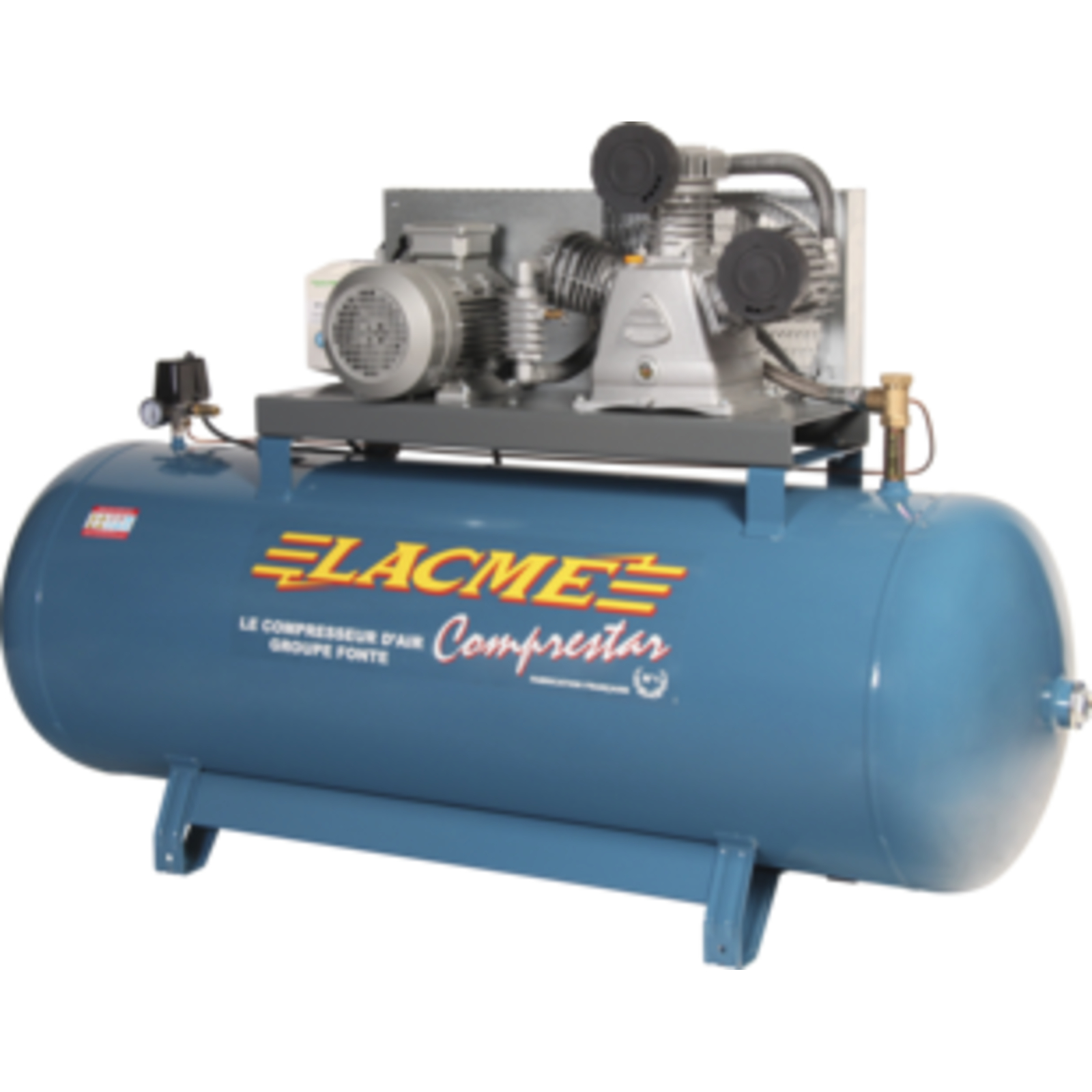

Compresseur fixe Comprestar 5042B SP/ELV - 42 m³/h tri. - 500 litres - 12 bar LACME - 162460
Référence : LACM162460
Découvrez Compresseur fixe Comprestar 5042B SP/ELV - 42 m³/h tri. - 500 litres - 12 bar LACME - 162460 disponible à l'achat
- Débit restitué de 36 m³/h pour un usage intensif
- Cuve grande capacité de 500 litres pour plus d'autonomie
- Moteur 5.5 kW à rotation lente pour une longue durée de vie
- Pression maximale de service de 12 bar adaptée aux besoins industriels
- Protection complète IP55 pour un fonctionnement fiable en environnement difficile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur fixe professionnel Comprestar 5042B SP/ELV, conçu pour un usage intensif en milieu ou ambiance difficile.
Ce compresseur triphasé à entraînement par courroie dispose d’un groupe fonte tricylindre en W biétagé offrant un débit aspiré de 42 m³/h (700 l/min) et un débit restitué de 36 m³/h (600 l/min).
Il est équipé d’un moteur puissant de 7,5 CV (5,5 kW) avec une vitesse de rotation lente de 1120 tr/min, garantissant une durée de vie accrue dans la série Endurance.
La pression maximale de service est de 12 bars, avec un temps de montée en pression de 7 minutes 35 secondes.
Le compresseur est monté sur une cuve grande capacité de 500 litres, assurant une grande autonomie.
La cuve est équipée de longerons facilitant le déplacement et l’installation.
L’équipement standard comprend :
- Un robinet de sortie directe gros débit 3/4" F avec raccord rapide
- Un contacteur manométrique IP54 avec mise à vide externe
- Un boîtier de démarrage avec protection thermique
- Un compteur horaire numérique vibratoire pour planifier l’entretien
- Un manomètre 16 bars et une soupape de sécurité conforme CE
- Un clapet anti-retour gros passage (1 pouce)
- Une tuyauterie mise à vide en cuivre
- Un flexible haute température inox/téflon
- Un cordon d’alimentation 4 x 2,5 mm² de 5 m de long
- Deux sorties fond de cuve 2" F avec bouchons
La conception du groupe intègre des composants longue durée :
- Plaques-clapets doubles à haut rendement
- Triple segmentation des pistons
- Cylindres en fonte et culasses BP en aluminium, HP en fonte
- Refroidissement intermédiaire entre étages largement dimensionné
- Filtres à air à faibles pertes de charge, un par cylindre basse pression
Le compresseur bénéficie d’une protection complète (Full Protection) avec moteur IP55 et contacteur IP54, adapté aux environnements difficiles.
Le niveau sonore est de 96 dB(A) LWA.
Ses dimensions sont de 195 cm de longueur, 64 cm de largeur et 131 cm de hauteur pour un poids total de 268 kg.
Conditions d’utilisation :
- Utilisation en ambiance propre et bien aérée, température entre 0 et 35°C, humidité jusqu’à 75 %
- Maintenir l’appareil en position horizontale, à au moins 50 cm d’un mur
- Ne pas utiliser pour d’autres gaz ou fluides que l’air comprimé
- Purger fréquemment la cuve pour éviter la corrosion
Fonctionnement :
- Démarrage via contacteur manométrique avec arrêt automatique à 8-9 bars et redémarrage à 5-6 bars
- Possibilité d’ajouter un épurateur-détendeur pour régler la pression de sortie selon les besoins
- Ne pas dépasser 50 % du débit maximum restitué pour éviter l’usure prématurée
Entretien :
- Vidange et remplacement de l’huile après 15 heures de rodage puis tous les ans ou toutes les 150 heures
- Utilisation d’huile LACME HHP 100 recommandée
- Nettoyage régulier du filtre à air avec soufflette, remplacement si trop encrassé
- Purge régulière du réservoir pour limiter la corrosion
- Vérification et nettoyage des clapets et clapet anti-retour
Sécurité :
- Ne jamais utiliser sans carter de protection volant-courroie ni sans capots protecteurs
- Porter une protection auditive contre le bruit
- Utiliser des lunettes de protection contre les projections
- Ne jamais diriger le jet d’air vers une personne ou un animal
- Risque de brûlure au contact des cylindres, ailettes de refroidissement et clapet anti-retour
Normes et certifications :
Ce compresseur est conforme aux directives européennes suivantes : Directive machines 2006/42/CE, Directive basse tension 2014/35/UE, Directive récipients à pression simples 2014/29/UE, Directive compatibilité électromagnétique 2014/30/UE, Directive acoustique OUTDOOR 2000/14/CE, Directive écoconception moteur 640/2009, ROHS2 2011/65/UE.
Il respecte les normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
Conditionnement et stockage :
- Livré palettisé, avec patins gripsol pour stabilisation
- Dépalettiser avec précaution en positionnant les élingues sous la cuve
Ce compresseur est un équipement robuste, performant et fiable, idéal pour les ateliers et environnements industriels exigeants.
Le moteur de 7,5 CV (5,5 kW) fonctionne à une vitesse lente de 1120 tr/min, garantissant une durée de vie accrue dans la série Endurance. Le temps de montée en pression de 0 à 10 bars est de 7 minutes 35 secondes. Le compresseur bénéficie d’une protection complète avec un moteur IP55 et un contacteur manométrique IP54, adapté aux environnements difficiles.
L’équipement standard comprend un robinet de sortie directe gros débit 3/4" F avec raccord rapide, un boîtier de démarrage avec protection thermique, un compteur horaire numérique vibratoire pour la planification de l’entretien, un manomètre 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour gros passage de 1 pouce, une tuyauterie mise à vide en cuivre, un flexible haute température inox/téflon, un cordon d’alimentation 4 x 2,5 mm² de 5 mètres, ainsi que deux sorties fond de cuve 2" F avec bouchons.
La conception intègre des composants longue durée : plaques-clapets doubles à haut rendement, triple segmentation des pistons, cylindres en fonte, culasses basse pression en aluminium et haute pression en fonte, refroidissement intermédiaire largement dimensionné entre les étages, et filtres à air à faibles pertes de charge (un par cylindre basse pression).
Ce compresseur est conçu pour fonctionner en ambiance propre, bien aérée, avec une température comprise entre 0 et 35 °C et une humidité maximale de 75 %. Il doit être maintenu en position horizontale, à au moins 50 cm d’un mur, et utilisé uniquement pour l’air comprimé.
Le démarrage s’effectue via un contacteur manométrique avec arrêt automatique entre 8 et 9 bars et redémarrage entre 5 et 6 bars. Il est conseillé de ne pas dépasser 50 % du débit maximum restitué pour éviter une usure prématurée. L’ajout d’un épurateur-détendeur est possible pour régler la pression de sortie selon les besoins.
L’entretien comprend la vidange et le remplacement de l’huile après 15 heures de rodage, puis annuellement ou toutes les 150 heures, avec l’utilisation recommandée d’huile LACME HHP 100. Le filtre à air doit être nettoyé régulièrement et remplacé en cas d’encrassement important. La cuve doit être purgée fréquemment pour éviter la corrosion, et les clapets ainsi que le clapet anti-retour vérifiés et nettoyés.
Les mesures de sécurité incluent l’utilisation obligatoire du carter de protection volant-courroie et des capots protecteurs, le port de protections auditives et oculaires, et la prudence face au risque de brûlure au contact des cylindres, ailettes de refroidissement et clapet anti-retour.
Les dimensions du compresseur sont de 195 cm de longueur, 64 cm de largeur et 131 cm de hauteur, pour un poids total de 268 kg. Le niveau sonore atteint 96 dB(A) LWA.
Ce compresseur est conforme aux directives européennes en vigueur (Directive machines 2006/42/CE, basse tension 2014/35/UE, récipients à pression simples 2014/29/UE, compatibilité électromagnétique 2014/30/UE, acoustique OUTDOOR 2000/14/CE, écoconception moteur 640/2009, ROHS2 2011/65/UE) et respecte les normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
Robuste, performant et fiable, il est idéal pour les ateliers et environnements industriels exigeants.
- référence industrielle : 162460
- spécificités : triphasé
- groupe : tricylindre en W, biétagé
- nombre de pistons : 3 WB
- puissance moteur : 7,5 hp / 5,5 kW
- vitesse de rotation : 1120 tr/min
- pression de service : 12 bar
- débit aspiré : 42 m³/h (700 l/min)
- débit restitué : 36 m³/h (600 l/min)
- capacité réservoir : 500 litres
- niveau sonore : 96 dB(A) LWA
- temps de montée en pression (0 à 10 bars) : 7 min 35 s
- sortie d'air : 3/4" F
- équipement standard : robinet sortie directe 3/4" F avec raccord rapide, démarrage direct, boîtier de démarrage avec protection thermique, contacteur manométrique IP54 avec mise à vide externe, manomètre 16 bar, soupape de sécurité CE, clapet anti-retour gros passage (1 pouce), compteur horaire numérique vibratoire, flexible haute température inox/téflon, cordon d’alimentation 4 x 2,5 mm² x 5 m, cuve avec 2 sorties fond de cuve 2" F
- conception du groupe : plaques-clapets doubles haut rendement, triple segmentation, cylindres en fonte, culasses basse pression en aluminium et haute pression en fonte, refroidissement intermédiaire entre étages, filtres à air à faibles pertes de charge (1 filtre par cylindre basse pression)
Le compresseur doit être installé dans une ambiance propre, bien aérée, à une température comprise entre 0 et 35°C, avec une humidité relative maximale de 75 %. Il doit être positionné horizontalement, sur un support stable, à au moins 50 cm d’un mur, et à au moins 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Avant la première mise en route, il faut purger totalement la cuve en dépressurisant puis drainant le réservoir. La purge régulière de la cuve est nécessaire pour éviter la corrosion et doit être effectuée au moins une fois par semaine. La vidange et le remplacement de l’huile doivent être réalisés après 15 heures de rodage, puis tous les ans ou toutes les 150 heures de fonctionnement.
Le niveau d’huile doit être vérifié régulièrement et complété si nécessaire, en utilisant de l’huile LACME HHP 100. Le filtre à air doit être nettoyé fréquemment à l’aide d’une soufflette, au moins toutes les 50 heures, et remplacé si trop encrassé.
Le compresseur ne doit être utilisé qu’avec de l’air comprimé et raccordé en permanence à un outil consommateur d’air pour éviter toute détente d’air non contrôlée. Il ne faut pas utiliser d’outils dont la consommation d’air dépasse 50 % du débit maximum restitué pour éviter une usure prématurée.
Pour ajuster la pression de sortie selon les besoins, il est possible d’ajouter un épurateur-détendeur en option, qui se règle en déverrouillant son cabochon puis en tournant ce dernier pour augmenter ou diminuer la pression, en vérifiant la pression au manomètre avant de bloquer le réglage.
En cas de fonctionnement non conforme, comme un démarrage impossible, un débit insuffisant, une fuite ou un bruit anormal, il est conseillé de vérifier l’état du contacteur manométrique, la tension électrique, la tension de la courroie, le filtre à air, les clapets et le clapet anti-retour, ainsi que le niveau d’huile. Toute intervention technique doit être réalisée à l’arrêt, cuve vidée et hors tension.
Le compresseur est bruyant (niveau sonore de 96 dB(A)) ; il est recommandé d’utiliser une protection auditive. Il convient également de porter des lunettes de protection contre les projections et de ne jamais diriger le jet d’air vers une personne ou un animal.
En résumé, l’utilisation consiste à installer le compresseur dans les conditions environnementales adéquates, à le raccorder électriquement et pneumatiquement, à purger et vidanger régulièrement, à démarrer via le contacteur manométrique, à régler la pression en option via un épurateur-détendeur, et à respecter les consignes d’entretien pour garantir un fonctionnement conforme et sécurisé.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quelle est la capacité et la pression maximale de ce compresseur ?
Ce compresseur fixe Comprestar 5042B SP/ELV est équipé d’un réservoir de 500 litres avec une pression de service maximale de 12 bars. Cette capacité assure une bonne autonomie pour un usage intensif.
Quels sont les critères à respecter pour l’installation de ce compresseur ?
Le compresseur doit être installé en position horizontale sur un support stable, à au moins 50 cm d’un mur, dans une ambiance propre, bien aérée, avec une température comprise entre 0 et 35°C et une humidité maximale de 75 %. Il doit être positionné à au moins 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Comment fonctionne le démarrage et l’arrêt automatique du compresseur ?
Le démarrage est automatique via un contacteur manométrique : le compresseur démarre lorsque la pression descend entre 5 et 6 bars et s’arrête automatiquement entre 8 et 9 bars. Il est possible d’arrêter manuellement le compresseur à tout moment en poussant le bouton marche/arrêt du contacteur.
Quels sont les entretiens réguliers nécessaires pour garantir la durabilité du compresseur ?
Il est indispensable de purger la cuve au moins une fois par semaine pour éviter la corrosion. La vidange et le remplacement de l’huile doivent être effectués après 15 heures de rodage, puis tous les ans ou toutes les 150 heures. Le filtre à air doit être nettoyé toutes les 50 heures avec une soufflette et remplacé s’il est trop encrassé.
Peut-on régler la pression de sortie de ce compresseur ?
Le compresseur est livré sans organe de réglage de pression. Pour ajuster la pression de sortie, il est possible d’ajouter un épurateur-détendeur en option, qui se règle en déverrouillant puis en tournant son cabochon, en vérifiant la pression au manomètre avant de bloquer le réglage.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation ?
Il est obligatoire d’utiliser le compresseur avec le carter de protection volant-courroie et les capots protecteurs en place. Il faut porter une protection auditive en raison du niveau sonore de 96 dB(A) et des lunettes de protection contre les projections. Ne jamais diriger le jet d’air vers une personne ou un animal et éviter tout contact avec les parties chaudes du compresseur pour prévenir les brûlures.
