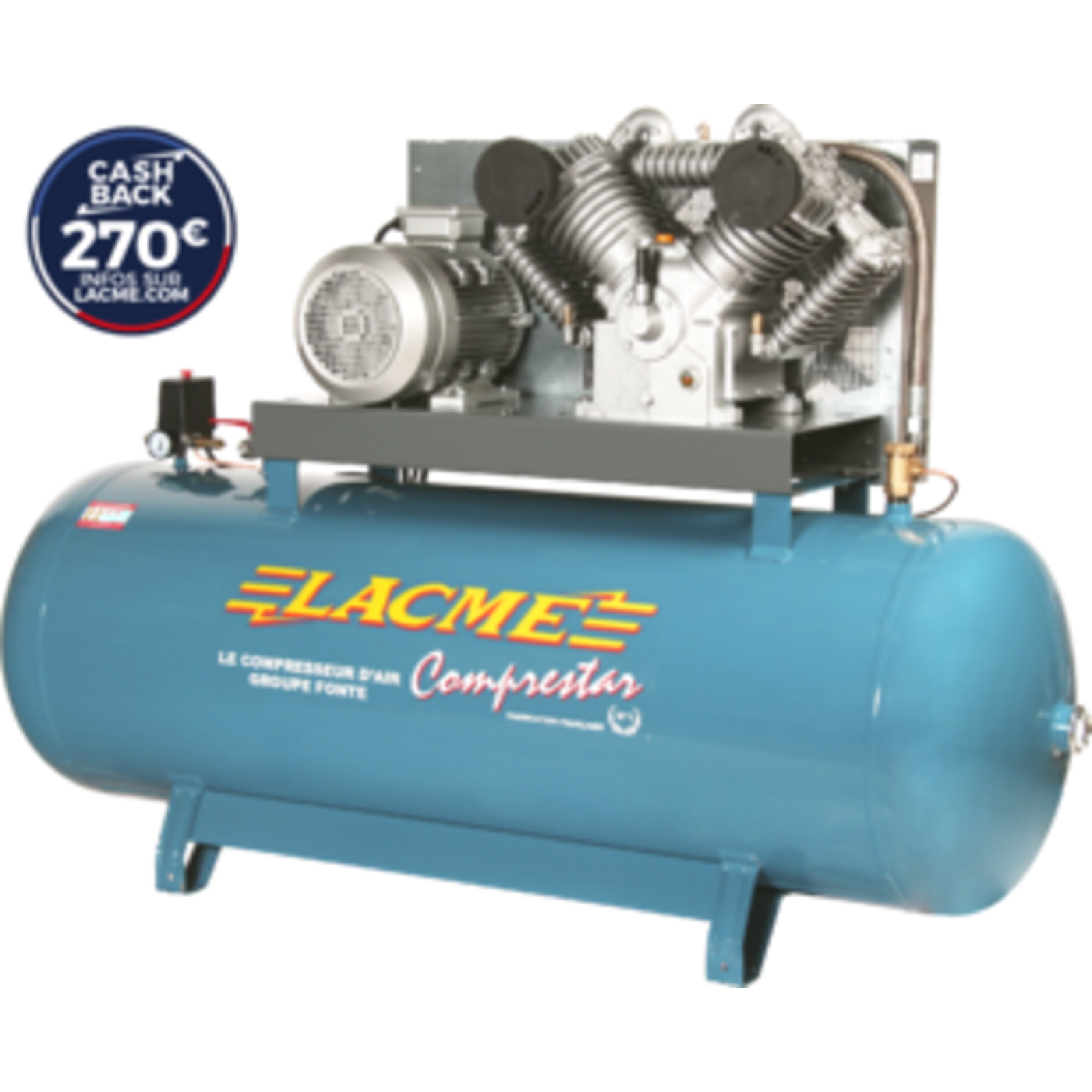

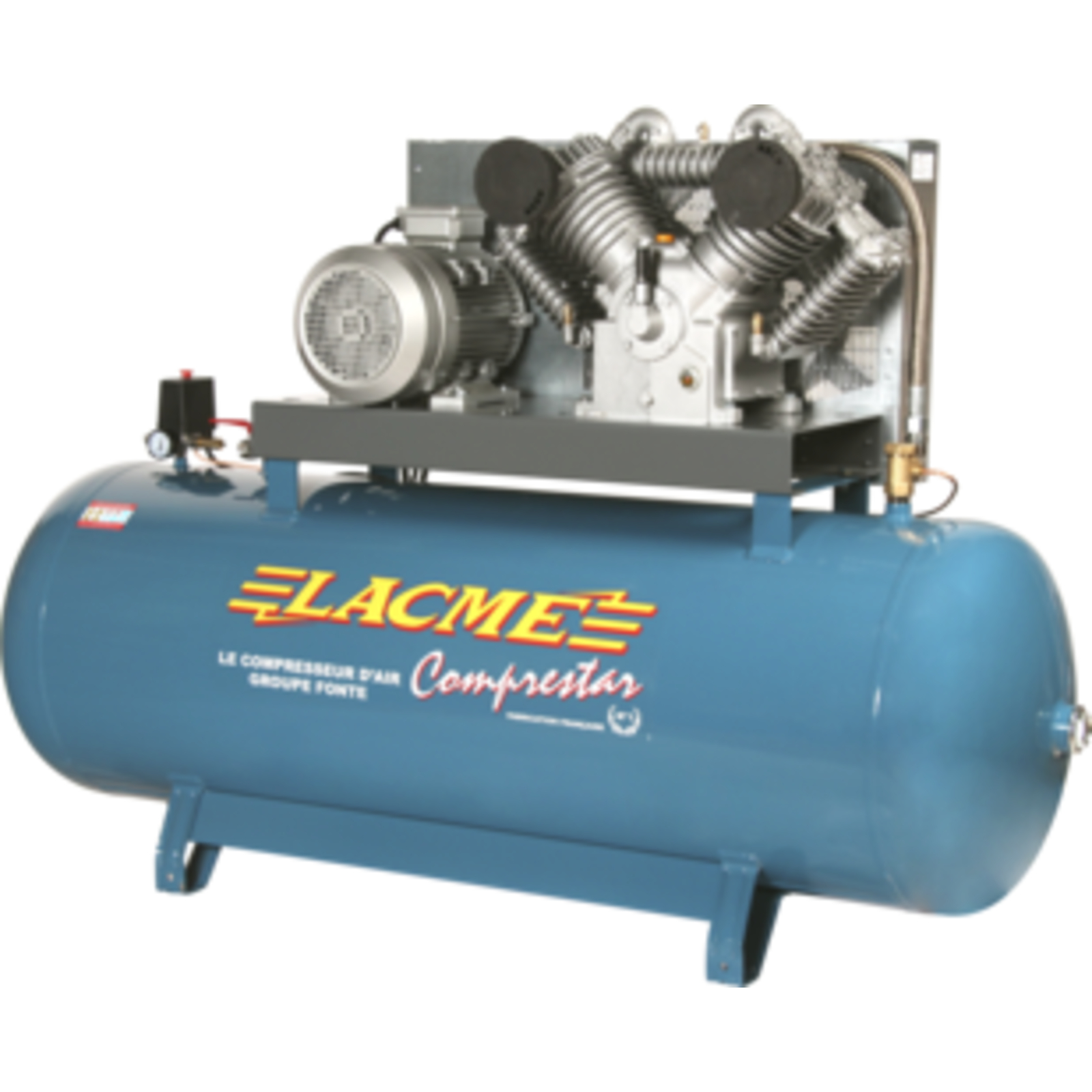

Compresseur fixe Comprestar 5060V2B - 60 m³/h triphasé - 500 litres - 12 bar LACME - 163400
Référence : LACM163400
Découvrez Compresseur fixe Comprestar 5060V2B - 60 m³/h triphasé - 500 litres - 12 bar LACME - 163400 disponible à l'achat
- Débit élevé de 60 m³/h pour usage intensif en atelier
- Réservoir de 500 litres pour une grande autonomie
- Pression maximale de service de 12 bar
- Fonctionnement à vitesse lente 650 tr/min pour durée de vie accrue
- Niveau sonore de 98 dB(A) conforme aux normes CE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur fixe professionnel Comprestar 5060V2B, conçu pour un usage intensif en atelier.
Ce compresseur triphasé est équipé d’un groupe fonte double bicylindre en V biétagé, offrant un gros débit de 60 m³/h.
Il dispose d’un réservoir de grande capacité de 500 litres, permettant une autonomie importante.
La pression maximale de service est de 12 bars.
Le compresseur fonctionne à vitesse lente (650 tr/min) pour une durée de vie accrue, caractéristique de la série Endurance.
La conception robuste inclut des cylindres et culasses en fonte, des clapets cylindriques haut rendement en acier, et 4 segments par piston.
Un refroidissement intermédiaire entre étages est largement dimensionné pour optimiser la performance.
L’équipement standard comprend un contacteur manométrique avec protection thermique, un boîtier de commande, un compteur horaire numérique vibratoire, un robinet de sortie directe gros débit 3/4”F, une sortie directe raccord rapide, un clapet anti-retour grosse section, une soupape de sécurité CE 12 bars, un flexible haute température et un cordon d’alimentation 4 x 2,5 mm² de 5 mètres.
Le compresseur est monté sur une cuve équipée de longerons facilitant le déplacement et l’installation.
La cuve dispose de 2 sorties fond de cuve 2”F et d’un robinet de purge pour évacuer les condensats.
Les dimensions sont de 195 x 64 x 131 cm pour un poids de 350 kg.
Le niveau sonore est de 98 dB(A) LWA.
Le temps de montée en pression de 0 à 10 bars est de 5 minutes 20 secondes.
Le débit aspiré est de 60 m³/h (1000 l/min) et le débit restitué moyen à 6 bars est de 51 m³/h (850 l/min).
Le moteur est d’une puissance de 10 CV (7,5 kW), fonctionnant en triphasé 400 V.
Le compresseur est destiné exclusivement à la compression d’air et doit être utilisé dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable.
La température ambiante d’utilisation doit être comprise entre 0 et 35°C avec un taux d’humidité maximum de 75 %.
Il doit être installé en position horizontale, sur un support stable, à au moins 50 cm d’un mur et à plus de 3 mètres de la zone de travail.
Pour le bon fonctionnement et la sécurité, il est impératif de respecter les consignes d’utilisation, notamment la purge régulière du réservoir pour éviter la corrosion.
L’huile recommandée est la LACME HHP 100 (ISO VG 100) avec une contenance d’environ 2 litres.
Une vidange est à effectuer après la période de rodage de 15 heures, puis tous les ans ou toutes les 150 heures d’utilisation.
Le compresseur est équipé d’un système de démarrage direct et d’une protection thermique intégrée.
Le contacteur manométrique commande automatiquement le démarrage et l’arrêt du groupe en fonction de la pression dans la cuve (arrêt entre 8 et 9 bars, redémarrage entre 5 et 6 bars).
Des options sont disponibles, notamment un kit de purge automatique par électrovanne permettant d’évacuer les condensats de manière électronique avec réglage des intervalles de purge.
Pour la sécurité, le compresseur ne doit jamais être utilisé sans les protections (carters, capots) en place.
Il est recommandé d’utiliser une protection auditive lors de son fonctionnement.
L’usage d’équipements de protection individuelle est conseillé, notamment des lunettes de sécurité.
Le compresseur est conforme aux directives européennes applicables (machines, basse tension, récipients à pression, compatibilité électromagnétique, acoustique, écoconception moteur) et aux normes NF EN ISO 12100 et NF EN 1012-1.
Enfin, ce compresseur est livré avec un manuel d’utilisation détaillé précisant les consignes d’installation, de fonctionnement, d’entretien et de sécurité.
Il est garanti 2 ans pièces et main d’œuvre.
En résumé, le Comprestar 5060V2B est un compresseur fixe triphasé robuste et performant, idéal pour un usage professionnel en atelier nécessitant un débit important et une grande autonomie grâce à son réservoir de 500 litres.
Le compresseur fonctionne à vitesse lente de 650 tr/min, caractéristique de la série Endurance, pour une durée de vie accrue. Sa conception robuste comprend des cylindres et culasses en fonte, des clapets cylindriques haut rendement en acier, et 4 segments par piston. Un refroidissement intermédiaire entre étages, largement dimensionné, optimise la performance. Le temps de montée en pression de 0 à 10 bars est de 5 minutes 20 secondes.
L’équipement standard comprend un contacteur manométrique avec protection thermique, un boîtier de commande, un compteur horaire numérique vibratoire, un robinet de sortie directe gros débit 3/4”F, une sortie directe raccord rapide gros débit, un clapet anti-retour grosse section, une soupape de sécurité CE 12 bars, un flexible haute température et un cordon d’alimentation 4 x 2,5 mm² de 5 mètres. La cuve est équipée de 2 sorties fond de cuve 2”F et d’un robinet de purge pour l’évacuation des condensats.
Le moteur a une puissance de 10 CV (7,5 kW) en triphasé 400 V. Le compresseur est monté sur une cuve avec longerons facilitant le déplacement et l’installation. Ses dimensions sont de 195 x 64 x 131 cm pour un poids de 350 kg. Le niveau sonore est de 98 dB(A) LWA.
Le compresseur est destiné exclusivement à la compression d’air dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable. La température ambiante d’utilisation doit être comprise entre 0 et 35 °C avec un taux d’humidité maximum de 75 %. Il doit être installé en position horizontale, sur un support stable, à au moins 50 cm d’un mur et à plus de 3 mètres de la zone de travail.
Pour assurer son bon fonctionnement et sa sécurité, il est impératif de purger régulièrement le réservoir pour éviter la corrosion. L’huile recommandée est la LACME HHP 100 (ISO VG 100) avec une contenance d’environ 2 litres. La vidange doit être effectuée après une période de rodage de 15 heures, puis tous les ans ou toutes les 150 heures d’utilisation.
Le compresseur est équipé d’un système de démarrage direct et d’une protection thermique intégrée. Le contacteur manométrique commande automatiquement le démarrage et l’arrêt du groupe en fonction de la pression dans la cuve (arrêt entre 8 et 9 bars, redémarrage entre 5 et 6 bars).
Des options sont disponibles, notamment un kit de purge automatique par électrovanne permettant d’évacuer les condensats électroniquement avec réglage des intervalles de purge.
Pour la sécurité, le compresseur doit être utilisé avec les protections (carters, capots) en place. Il est recommandé de porter une protection auditive et des équipements de protection individuelle, notamment des lunettes de sécurité.
Le compresseur est conforme aux directives européennes applicables (machines, basse tension, récipients à pression, compatibilité électromagnétique, acoustique, écoconception moteur) et aux normes NF EN ISO 12100 et NF EN 1012-1. Il est garanti 2 ans pièces et main d’œuvre.
En résumé, le Comprestar 5060V2B est un compresseur fixe triphasé robuste, performant et spécialement adapté à un usage professionnel en atelier nécessitant un débit important et une grande autonomie grâce à son réservoir de 500 litres.
- référence industrielle : 163400
- spécificités : triphasé
- équipement standard : sortie directe raccord rapide, robinet sortie directe 3/4''F, contacteur manométrique, boîtier de commande avec protection thermique, manomètre 16 bar, soupape de sécurité CE, clapet anti-retour grosse section, compteur horaire, flexible haute température, cordon d'alimentation 4 x 2,5 mm² x 5 m, cuve avec 2 sorties fond de cuve 2''F
- conception du groupe : fonte double bicylindre en V biétagé
- nombre de pistons : 2 V2B
- pression de service : 12 bar
- puissance moteur : 10 hp / 7,5 kW
- réservoir : 500 litres
- niveau sonore : 98 dB(A) LWA
- débit aspiré : 60 m³/h (1000 l/min)
- débit restitué : 51 m³/h (850 l/min)
- sortie d'air : 3/4" F
- temps de montée en pression : 5 min 20 s
- vitesse de rotation : 650 tr/min
Pour démarrer l’appareil, il faut brancher le cordon d’alimentation puis tirer vers le haut le bouton marche/arrêt du contacteur manométrique. Le compresseur remplit progressivement son réservoir d’air comprimé, la pression augmente jusqu’à atteindre la pression d’arrêt réglée en usine (entre 8 et 9 bars), ce qui arrête automatiquement le compresseur. Lorsqu’il y a consommation d’air, la pression baisse jusqu’à la pression de redémarrage (entre 5 et 6 bars), déclenchant automatiquement la remise en marche.
Le compresseur doit toujours être raccordé à un outil ou à un système de destination pour éviter une détente d’air non contrôlée. L’utilisation de tuyaux ou flexibles adaptés à la pression du compresseur est nécessaire.
Il est impératif de purger régulièrement le réservoir, au moins une fois par semaine, pour évacuer les condensats et éviter la corrosion. La purge s’effectue en dévissant le robinet de purge sous le réservoir, en recueillant les condensats, puis en refermant le robinet. Avant toute intervention ou déplacement, le compresseur doit être arrêté, débranché et le réservoir vidé.
Le niveau d’huile doit être vérifié régulièrement et complété si nécessaire, en utilisant exclusivement l’huile recommandée LACME HHP 100 (ISO VG 100). Une première vidange doit être réalisée après une période de rodage d’environ 15 heures, puis tous les ans ou toutes les 150 heures d’utilisation.
Le compresseur ne doit jamais fonctionner sans les protections (carters, capots) en place. En cas de dysfonctionnement, il convient de suivre les procédures indiquées, notamment arrêter l’appareil, vérifier les éléments comme le contacteur, les clapets, la tension électrique, et faire appel au service après-vente agréé si nécessaire.
Pour arrêter le compresseur, il faut pousser vers le bas le bouton marche/arrêt du contacteur, puis débrancher le cordon d’alimentation en cas d’arrêt prolongé.
Le compresseur est destiné exclusivement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides. Il ne doit pas être manipulé par des personnes non instruites, notamment les enfants, et il est conseillé d’utiliser une protection auditive et des lunettes de sécurité lors de son fonctionnement.
Enfin, il est possible de régler la pression de sortie à l’aide d’un épurateur-détendeur ou d’une rampe verticale avec filtre régulateur en option, en respectant que cette pression soit toujours inférieure à la pression de redémarrage du contacteur manométrique.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quel est le débit d’air aspiré et restitué par ce compresseur ?
Le compresseur Comprestar 5060V2B offre un débit aspiré de 60 m³/h (soit 1 000 l/min) et un débit moyen restitué de 51 m³/h (850 l/min) à 6 bars. Ces valeurs permettent d’évaluer la capacité de production d’air pour vos outils pneumatiques.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Ce compresseur doit être installé en position horizontale sur un support stable, dans un environnement propre et bien ventilé, hors atmosphère acide ou inflammable. Il faut le positionner à au moins 50 cm d’un mur et à plus de 3 mètres de la zone de travail pour garantir une bonne ventilation et sécurité.
Comment fonctionne le système de démarrage et d’arrêt automatique ?
Le compresseur est équipé d’un contacteur manométrique qui commande automatiquement le démarrage et l’arrêt en fonction de la pression dans la cuve. Il s’arrête entre 8 et 9 bars et redémarre entre 5 et 6 bars, assurant ainsi une pression constante et évitant les démarrages intempestifs.
Quelles sont les opérations d’entretien indispensables pour ce compresseur ?
Il est impératif de purger régulièrement le réservoir, au moins une fois par semaine, pour évacuer les condensats et éviter la corrosion. L’huile recommandée est la LACME HHP 100 (ISO VG 100), avec une vidange après 15 heures de rodage, puis tous les ans ou toutes les 150 heures d’utilisation. Le filtre à air doit être nettoyé fréquemment et remplacé s’il est trop encrassé.
Quelles précautions de sécurité sont à respecter lors de l’utilisation ?
Le compresseur ne doit jamais fonctionner sans les protections (carters, capots) en place. Il est recommandé d’utiliser une protection auditive en raison du niveau sonore élevé (98 dB(A)) et des lunettes de sécurité pour se protéger des projections d’air et de particules. Ne jamais diriger le jet d’air vers une personne ou un animal.
Quelles sont les caractéristiques techniques principales à prendre en compte pour le choix de ce compresseur ?
Ce modèle est un compresseur fixe triphasé avec un moteur de 10 CV (7,5 kW), un réservoir de 500 litres et une pression maximale de service de 12 bars. Sa vitesse de rotation lente (650 tr/min) contribue à une durée de vie accrue. Son poids est de 350 kg et ses dimensions sont 195 x 64 x 131 cm.
