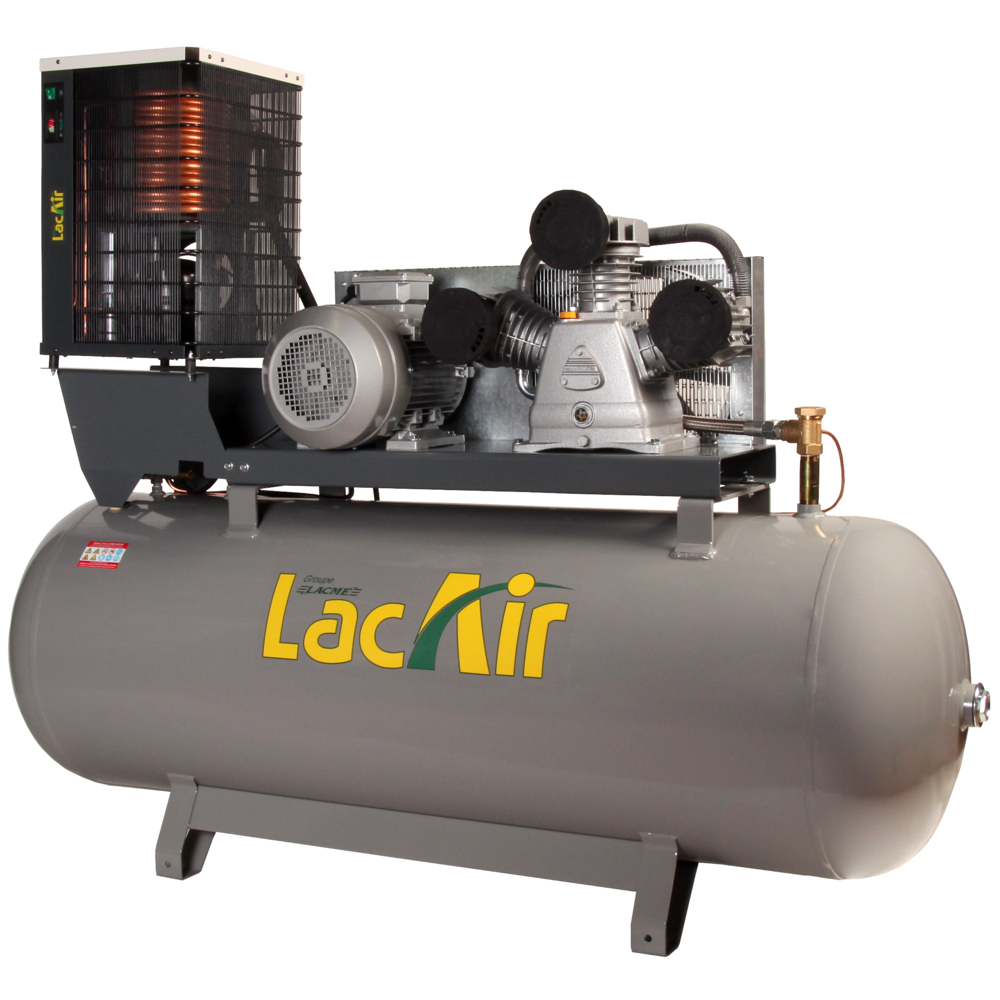

Compresseur tri 500l tricylindre en W avec sécheur LACME twinair 55/500t-sc 55 m³/h 464650

Référence : LACM464650 7 Questions Description
Compresseur tri 500l tricylindre en W avec sécheur LACME twinair 55/500t-sc 55 m³/h 464650

Découvrez Compresseur tri 500l tricylindre en W avec sécheur LACME twinair 55/500t-sc 55 m³/h 464650 disponible à l'achat

Les points clés
  • Triphasé, puissant : 10 CV, 55 m³/h
  • Cuve 500 litres, 12 bar max
  • Sécheur frigorifique : point de rosée 3°C
  • Groupe tricylindre en W, monoétagé, fonte
  • Fixe spécial atelier, série Endurance
Voir tout
-29%
4 277,77 € TTC 3 564,81 € HT 6 060,19 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • Spécificités : Triphasé
  • Equipement standard : Cuve horizontale 500 litres avec longerons Sortie directe raccord rapide gros débit Démarrage direct Contacteur manométrique Disjoncteur thermique Soupape de sécurité CE Robinet de purge Manomètre 16 bar Clapet anti-retour grosse section Compteur horaire Tuyauterie mise à vide en cuivre Flexible haute température Cordon d'alimentation : 4 x 2,5 mm² x 5 m Sécheur frigorifique : point de rosé 3°c, R134a sortie 3/4” M
  • Conception du groupe : Groupe tricylindre en W, monoétagé - Composants longue durée : Plaques - clapets doubles : clapets haut rendement Triple segmentation Cylindres en fonte Culasses en fonteFiltres à air à faibles pertes de charge : - 1 filtre par cylindre
  • Nombre de piston : 3 W
  • Pression de service : 12
  • Puissance moteur 1 : 10
  • Puissance moteur 2 : 7.5
  • Réservoir : 500
  • Niveau sonore : 98
  • Débit aspire 1 : 55
  • Débit aspire 2 : 915
  • Débit résistué 1 : 43.4
  • Débit restitué 2 : 725
  • Sortie d'air : 3/4" M
  • Temps de montée en pression : 375
  • Vitesse de rotation : 980

Type d'énergie Electrique
Tension en Volts 400 V
Débit L/min 725
Capacité de la cuve en litres 500
Niveau sonore en db 98
Pression en bars 12
Puissance moteur en cv 10

Description

Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

Nous vous présentons le compresseur professionnel fixe spécial atelier, à entrainement par courroie, triphasé, groupe fonte tricylindre en W, monoétagé gros débit : 55 m³/h, grande capacité sur cuve 500 litres - 12 bar maxi, avec sécheur frigorifique
  • Série ENDURANCE : Vitesse lente, durée de vie accrue
  • Fixe spécial atelier
  • Puissant : 10 CV - 55 m³/h
  • Air sec garanti : sécheur frigorifique - point de rosé 3°C

Compresseur professionnel, fixe spécial atelier, à entrainement par courroie, série Endurance, groupe fonte tricylindre en W, monoétagé gros débit : 55 m³/h, triphasé 400 volts - 10 CV / 7,5 kW, grande capacité sur cuve 500 litres - 12 bar maxi, avec sécheur frigorifique : point de rosé 3°C Équipement : cuve avec longerons, contacteur et disjoncteur dissociés, compteur horaire, sortie directe raccord rapide.

Entretien toutes les 150 heures ou 1 fois par an minimum. Nettoyer les filtres à air et purger la cuve régulièrement.

Compresseur tri 500l tricylindre en W avec sécheur LACME twinair 55/500t-sc 55 m³/h 464650

Guide d'utilisation

Le compresseur fixe 500 l Lacme TwinAir 55/500T s’utilise en atelier pour alimenter plusieurs outils ou machines. Il fonctionne en mode triphasé avec un démarrage direct via un contacteur manométrique. Pour le mettre en marche, il faut brancher le cordon d’alimentation puis tirer vers le haut le bouton marche/arrêt du contacteur. Le compresseur remplit progressivement sa cuve d’air comprimé ; lorsqu’une pression d’arrêt réglée entre 8 et 9 bars est atteinte, il s’arrête automatiquement. Lorsqu’il y a consommation d’air et que la pression descend entre 5 et 6 bars, il redémarre automatiquement.

Avant toute utilisation, il est nécessaire de purger totalement la cuve en dépressurisant puis en drainant le réservoir. Le compresseur doit être raccordé à un outil consommateur d’air pour éviter toute détente d’air non contrôlée. Le niveau d’huile doit être vérifié et complété si besoin, avec une huile spécifique (LACME HHP 100).

Le compresseur doit être installé sur un support stable, en position horizontale, dans un environnement propre, bien aéré, sans poussières ni gaz inflammables, à l’abri de l’eau, avec une température ambiante entre 0 et 35°C et un taux d’humidité jusqu’à 75 %. Il doit être placé au minimum à 50 cm d’un mur et à au moins 3 mètres de la zone de travail.

Le raccordement électrique doit être conforme, avec une protection différentielle et un câblage adapté (triphasé 400 V). En cas d’utilisation d’une rallonge électrique, la section du câble doit être au moins de 2,5 mm² pour une longueur inférieure à 20 m.

Le compresseur doit être raccordé à des tuyaux ou flexibles adaptés à la pression de service, supérieurs de 50 % à la pression maximale du compresseur.

L’entretien comprend la purge régulière et fréquente de la cuve, au moins une fois par semaine, pour éviter la corrosion. Le nettoyage des filtres à air doit être effectué au moins toutes les 50 heures d’utilisation à l’aide d’une soufflette, en soufflant de l’intérieur vers l’extérieur. La vidange de l’huile doit être réalisée après la période de rodage (15 heures) puis tous les ans ou toutes les 150 heures de fonctionnement. Le compresseur doit être vidé et mis hors tension avant toute opération d’entretien.

En cas de dysfonctionnement, il est recommandé de vérifier que le compresseur ne soit pas surchargé (ne pas utiliser d’outil consommant plus de 50 % du débit restitué), de contrôler la tension électrique, l’état des filtres, des clapets, de la courroie, et d’effectuer la purge. Toute intervention technique non couverte par l’entretien courant doit être réalisée par un service après-vente agréé.

Le compresseur produit de l’air comprimé avec un sécheur frigorifique garantissant un air sec à un point de rosée de 3°C.

En cas de fonctionnement non conforme, par exemple si le compresseur ne démarre pas ou disjoncte, il faut arrêter l’appareil, attendre son refroidissement, réarmer le disjoncteur, et redémarrer. Si le problème persiste, contacter un SAV agréé.

Le compresseur ne doit jamais être utilisé sans carter de protection ni capots protecteurs, ni être manipulé par des personnes non formées. Il est recommandé de porter une protection auditive et oculaire lors de son utilisation.

Enfin, il est interdit d’utiliser ce compresseur pour comprimer un autre gaz ou fluide que l’air.

FAQ : Questions / Réponses :

Quelles sont les caractéristiques principales du compresseur fixe Lacme TwinAir 55/500T ?

Ce compresseur triphasé à entraînement par courroie dispose d’un groupe tricylindre en W fonte monoétagé avec un débit aspiré de 55 m³/h et une cuve horizontale de 500 litres supportant une pression maximale de 12 bars. Il est équipé d’un moteur 10 CV (7,5 kW) et d’un sécheur frigorifique garantissant un air sec à un point de rosée de 3°C.

Comment se déroule la mise en route et le fonctionnement automatique de ce compresseur ?

Après branchement électrique, il suffit de tirer le bouton marche/arrêt du contacteur manométrique. Le compresseur remplit la cuve d’air jusqu’à une pression d’arrêt réglée entre 8 et 9 bars, puis s’arrête automatiquement. Il redémarre dès que la pression descend entre 5 et 6 bars, assurant un fonctionnement autonome adapté à la consommation.

Quels sont les éléments techniques garantissant la durabilité et la performance du groupe moteur ?

Le groupe est conçu avec des composants longue durée : plaques-clapets doubles haut rendement, triple segmentation, cylindres en fonte et culasses en aluminium. Chaque cylindre est équipé d’un filtre à air à faibles pertes de charge. La vitesse de rotation lente (980 tr/min) contribue à une durée de vie accrue.

Quelles sont les consignes de sécurité et d’installation à respecter pour ce compresseur ?

Le compresseur doit être installé sur un support stable, en position horizontale, dans un environnement propre, bien aéré, à l’abri de l’eau et des gaz inflammables, avec une température entre 0 et 35°C. Il doit être placé à au moins 50 cm d’un mur et à 3 mètres de la zone de travail. Le raccordement électrique doit intégrer une protection différentielle et un câblage adapté triphasé 400 V.

Comment s’effectue l’entretien pour garantir la sécurité et la longévité du compresseur ?

L’entretien comprend la purge régulière de la cuve au moins une fois par semaine pour éviter la corrosion, le nettoyage des filtres à air toutes les 50 heures avec une soufflette, et la vidange de l’huile après 15 heures de rodage puis tous les ans ou toutes les 150 heures d’utilisation. Le compresseur doit être arrêté, dépressurisé et hors tension avant toute opération d’entretien.

Quels sont les critères à vérifier pour assurer la compatibilité et la sécurité des raccordements pneumatiques ?

Il est impératif d’utiliser des tuyaux ou flexibles adaptés à la pression de service, supérieurs d’au moins 50 % à la pression maximale du compresseur. Le compresseur doit toujours être raccordé à un outil consommateur d’air pour éviter une détente d’air non contrôlée.

Comment le compteur horaire contribue-t-il à la maintenance du compresseur ?

Le compteur horaire numérique et vibratoire affiche avec précision le temps de fonctionnement total, facilitant la planification des entretiens. Il est livré avec une pile lithium non remplaçable d’une autonomie d’environ 7 ans et résiste aux vibrations et aux températures de -25°C à +70°C.
