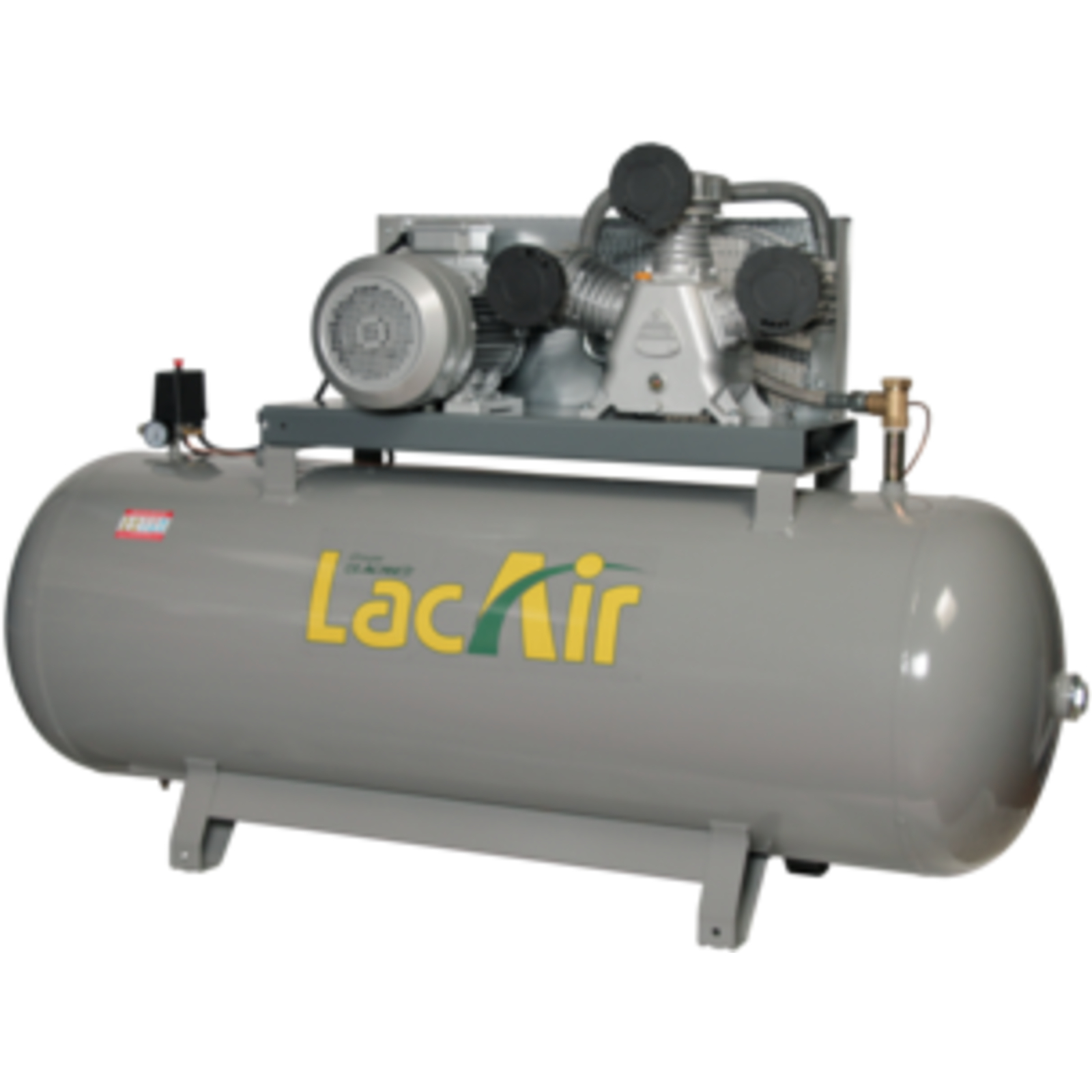

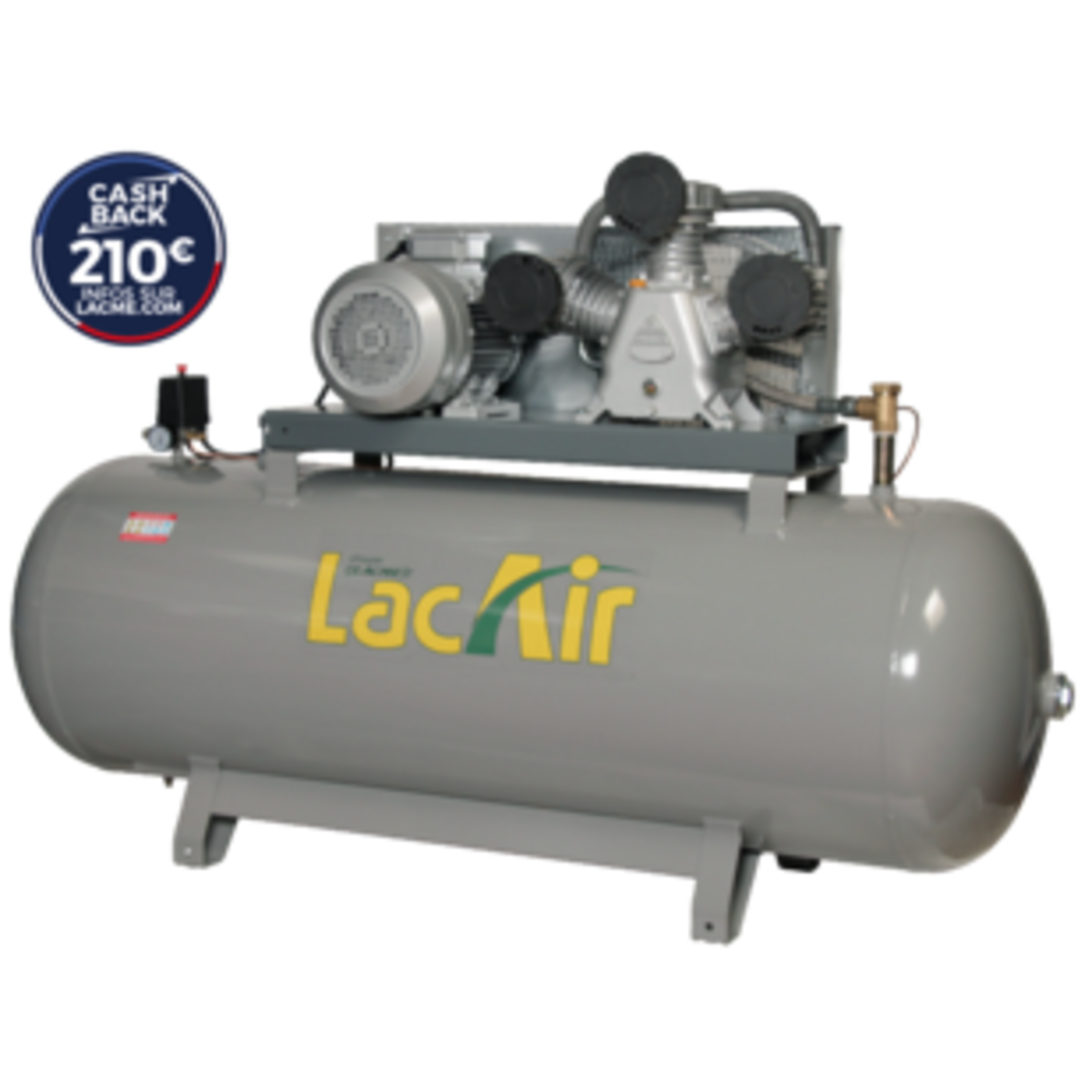

Compresseur fixe Twinair 55/500T 55 m³/h triphasé 500 litres 11 bar LACME - 464600
Référence : LACM464600
Découvrez Compresseur fixe Twinair 55/500T 55 m³/h triphasé 500 litres 11 bar LACME - 464600 disponible à l'achat
- Débit élevé de 55 m³/h pour alimenter plusieurs outils
- Réservoir de 500 litres assurant une grande autonomie
- Vitesse lente de 980 tr/min pour une meilleure longévité
- Puissance moteur 7.5 kW triphasé adaptée aux ateliers
- Équipements complets pour sécurité et entretien facilités
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur fixe professionnel TwinAir 55/500T, spécialement conçu pour les ateliers, à entraînement par courroie.
Ce compresseur triphasé est équipé d’un groupe fonte tricylindre en W, monoétagé, assurant un gros débit de 55 m³/h.
Il dispose d’une grande capacité avec un réservoir horizontal de 500 litres, permettant une autonomie importante.
La série Endurance se caractérise par une vitesse lente de rotation (980 tr/min), garantissant une durée de vie accrue.
Le compresseur est livré avec un compteur horaire numérique vibratoire, permettant de planifier facilement son entretien.
Il est idéal pour alimenter plusieurs outils ou machines dans un environnement d’atelier.
Équipements standards inclus :
- Réservoir 500 litres horizontal avec longerons facilitant le déplacement et l’installation
- Sortie directe raccord rapide gros débit 3/4" F
- Robinet de sortie 3/4" F
- Démarrage direct
- Flexible haute température entre le groupe et la cuve
- Contacteur manométrique et disjoncteur thermique
- Manomètre 16 bars pour l’indication de la pression de la cuve
- Soupape de sécurité conforme CE
- Clapet anti-retour grosse section
- Tuyauterie de mise à vide en cuivre
- Compteur horaire
- Robinet de purge
- Cordon d’alimentation 4 x 2,5 mm² d’une longueur de 5 m
- 4 patins amortisseurs pour limiter les vibrations
Caractéristiques techniques détaillées :
- Référence industrielle : 464600
- Puissance moteur : 10 CV (7,5 kW)
- Tension d’alimentation : 400 V triphasé
- Débit aspiré : 55 m³/h (915 l/min)
- Débit restitué moyen à 6 bars : 43,4 m³/h (725 l/min)
- Pression de service maximale : 11 bars
- Temps de montée en pression de 0 à 10 bars : 6 minutes 15 secondes
- Niveau sonore : 98 dB(A) LWA
- Dimensions (L x l x h) : 195 x 64 x 125 cm
- Poids : 280 kg
Conception du groupe :
- Groupe fonte tricylindre en W monoétagé, gros débit, 55 W
- Composants longue durée avec plaques-clapets doubles à haut rendement
- Triple segmentation
- Cylindres en fonte et culasses en aluminium
- Filtres à air à faibles pertes de charge, un filtre par cylindre
Fonctionnement et recommandations d’utilisation :
- Utilisation exclusivement pour la compression d’air, sans autre gaz ou fluide
- Purge régulière et fréquente du réservoir recommandée pour limiter la corrosion
- Installation dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable
- Température ambiante de fonctionnement entre 0 et 35°C, humidité jusqu’à 75 %
- Positionnement horizontal obligatoire, à au moins 50 cm d’un mur
- Protection auditive recommandée en raison du niveau sonore élevé
- Ne jamais diriger le jet d’air vers une personne ou un animal
- Respect strict des consignes de sécurité et d’entretien
Entretien :
- Vidange et remplacement de l’huile après 15 heures de rodage, puis tous les ans ou toutes les 150 heures
- Utilisation d’huile recommandée : LACME HHP 100 (ISO VG 100)
- Nettoyage régulier des filtres à air avec soufflette, remplacement si trop encrassés
- Contrôle et maintenance des clapets, soupape de sécurité et clapet anti-retour
- Inspection réglementaire du réservoir tous les 4 ans et requalification tous les 10 ans par un organisme agréé
- Traitement approprié des condensats (eau et huile) via organisme de retraitement
Avantages produit :
- Puissant moteur 10 CV triphasé pour un débit important
- Grande cuve de 500 litres offrant une grande autonomie de travail
- Série Endurance avec vitesse lente pour une meilleure longévité
- Équipements complets facilitant l’utilisation et la sécurité
Compatibilités et accessoires :
- Possibilité d’ajouter un épurateur-détendeur ou une rampe verticale avec filtre régulateur pour régler la pression de sortie
- Kit entretien disponible (réf. 474.202)
Normes et certifications :
- Conforme aux directives européennes : Directive machines 2006/42/CE, basse tension 2014/35/UE, récipients à pression simples 2014/29/UE, compatibilité électromagnétique 2014/30/UE, acoustique outdoor 2000/14/CE, écoconception moteur 640/2009, ROHS2 2011/65/UE
- Conforme aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1
Conditionnement, stockage et conservation :
- Livré sur palette ou roues avec patins gripsol adaptés
- Stockage dans un lieu sec, propre, à l’abri des intempéries et des températures extrêmes
Ce compresseur est une solution fiable et robuste pour les ateliers nécessitant une alimentation en air comprimé puissante et continue, avec un équipement complet garantissant sécurité et facilité d’entretien.
Le moteur développe une puissance de 10 CV (7,5 kW) et fonctionne sous une tension triphasée de 400 V. La pression de service maximale est de 11 bars, avec un temps de montée en pression de 0 à 10 bars de 6 minutes 15 secondes. Le niveau sonore est de 98 dB(A) LWA. Les dimensions du compresseur sont de 195 cm de longueur, 64 cm de largeur et 125 cm de hauteur, pour un poids total de 280 kg.
Le groupe de compression est conçu avec des composants longue durée : plaques-clapets doubles à haut rendement, triple segmentation, cylindres en fonte et culasses en aluminium. Chaque cylindre est équipé d’un filtre à air à faibles pertes de charge. L’équipement standard comprend un réservoir avec longerons facilitant le déplacement, une sortie directe raccord rapide gros débit 3/4" F, un robinet de sortie 3/4" F, un démarrage direct, un flexible haute température entre le groupe et la cuve, un contacteur manométrique, un disjoncteur thermique, un manomètre 16 bars, une soupape de sécurité conforme CE, un clapet anti-retour grosse section, une tuyauterie de mise à vide en cuivre, un compteur horaire numérique vibratoire pour faciliter la planification de l’entretien, un robinet de purge, un cordon d’alimentation 4 x 2,5 mm² de 5 mètres, ainsi que 4 patins amortisseurs pour limiter les vibrations.
Ce compresseur est destiné exclusivement à la compression d’air, avec des conditions d’utilisation recommandées dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable, à une température ambiante comprise entre 0 et 35 °C et une humidité maximale de 75 %. Il doit être positionné horizontalement, à au moins 50 cm d’un mur. La protection auditive est recommandée en raison du niveau sonore élevé.
L’entretien inclut la vidange et le remplacement de l’huile après 15 heures de rodage, puis tous les ans ou toutes les 150 heures, avec l’utilisation d’huile LACME HHP 100 (ISO VG 100). Les filtres à air doivent être nettoyés régulièrement et remplacés si nécessaire. La soupape de sécurité, le clapet anti-retour et les clapets doivent être contrôlés et maintenus. Le réservoir fait l’objet d’une inspection réglementaire tous les 4 ans et d’une requalification tous les 10 ans par un organisme agréé. Le traitement des condensats (eau et huile) doit être réalisé via un organisme de retraitement.
Les avantages du produit incluent un moteur puissant de 10 CV triphasé, une grande cuve de 500 litres offrant une autonomie importante, une conception série Endurance avec vitesse lente pour une meilleure longévité, ainsi qu’un équipement complet garantissant sécurité et facilité d’utilisation.
Il est possible d’ajouter des accessoires tels qu’un épurateur-détendeur ou une rampe verticale avec filtre régulateur pour ajuster la pression de sortie. Un kit entretien est disponible sous la référence 474.202.
Le compresseur respecte les directives européennes en vigueur (Directive machines 2006/42/CE, basse tension 2014/35/UE, récipients à pression simples 2014/29/UE, compatibilité électromagnétique 2014/30/UE, acoustique outdoor 2000/14/CE, écoconception moteur 640/2009, ROHS2 2011/65/UE) ainsi que les normes de sécurité NF EN ISO 12100 et NF EN 1012-1.
Le stockage doit se faire dans un lieu sec, propre, à l’abri des intempéries et des températures extrêmes.
Ce compresseur fixe TwinAir 55/500T constitue une solution fiable et robuste pour les ateliers nécessitant une alimentation en air comprimé puissante et continue, avec un équipement complet assurant sécurité, performance et facilité d’entretien.
- référence industrielle : 464600
- spécificités : triphasé
- puissance moteur : 10 hp (7,5 kW)
- tension d’alimentation : 400 V triphasé
- débit aspiré : 55 m³/h (915 l/min)
- débit restitué moyen à 6 bars : 43,4 m³/h (725 l/min)
- pression de service maximale : 11 bars
- temps de montée en pression de 0 à 10 bars : 6 minutes 15 secondes
- vitesse de rotation : 980 tr/min
- réservoir : 500 litres
- niveau sonore : 98 dB(A) LWA
- dimensions (L x l x h) : 195 x 64 x 125 cm
- poids : 280 kg
- conception du groupe : groupe tricylindre en W, monoétagé
- composants longue durée : plaques-clapets doubles haut rendement, triple segmentation
- cylindres en fonte, culasses en aluminium
- filtres à air à faibles pertes de charge : 1 filtre par cylindre
- équipement standard : démarrage direct, robinet de sortie directe gros débit 3/4" F, sortie directe raccord rapide, contacteur manométrique, disjoncteur thermique, flexible haute température, manomètre 16 bars, soupape de sécurité CE, clapet anti-retour grosse section, compteur horaire, cordon d’alimentation 4 x 2,5 mm² x 5 m, cuve avec 2 sorties fond de cuve 2" F
Le compresseur doit être utilisé exclusivement pour la compression d’air, sans autre gaz ou fluide. Il doit être installé dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable, à une température ambiante comprise entre 0 et 35°C et une humidité maximale de 75 %. Il doit être positionné horizontalement, à au moins 50 cm d’un mur, sur un support stable permettant de limiter les vibrations. Lors de la mise en route initiale, il est nécessaire de purger totalement le réservoir en dépressurisant puis drainant l’air contenu.
Le compresseur ne possède pas de réglage de pression en sortie de cuve de série. Si une pression de travail constante est nécessaire pour un outil, il est possible d’ajouter un épurateur-détendeur ou une rampe verticale avec filtre régulateur, réglables manuellement par l’utilisateur.
L’usage du compresseur impose de toujours raccorder un outil consommateur d’air avant la mise en route, afin d’éviter une détente d’air non contrôlée. Il est interdit de diriger le jet d’air vers une personne ou un animal. En cas de fonctionnement non conforme, notamment si le compresseur ne démarre pas ou si le débit est insuffisant, des vérifications sont à effectuer sur la cuve, le contacteur, la tension électrique, la courroie, les filtres à air, les clapets et les raccordements pneumatiques, toujours avec le compresseur arrêté et le réservoir vidé.
La purge régulière et fréquente du réservoir est indispensable pour limiter la corrosion. Cette purge s’effectue en dépressurisant le réservoir puis en vidant les condensats par le robinet de purge situé sous la cuve. Le niveau d’huile doit être vérifié régulièrement et complété si nécessaire avec une huile spécifique recommandée. Une vidange d’huile doit être réalisée après 15 heures de rodage, puis tous les ans ou toutes les 150 heures d’utilisation.
Le compresseur doit être entretenu en nettoyant fréquemment les filtres à air avec une soufflette et en contrôlant le bon fonctionnement des clapets, de la soupape de sécurité et du clapet anti-retour. En cas de gel, il faut stocker le compresseur dans un endroit tempéré et purger la cuve chaque soir.
Le compresseur produit un niveau sonore élevé, il est donc conseillé d’utiliser une protection auditive lors de son utilisation.
En résumé, l’utilisateur doit installer le compresseur dans un environnement adapté, effectuer la purge et la vidange d’huile régulièrement, démarrer et arrêter le compresseur via le contacteur manométrique, raccorder un outil consommateur d’air avant utilisation, et procéder à un entretien régulier des filtres et clapets pour garantir un fonctionnement conforme.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quelle est la capacité et le débit de ce compresseur pour un usage en atelier ?
Le compresseur TwinAir 55/500T dispose d’un réservoir horizontal de 500 litres, offrant une grande autonomie. Il assure un débit aspiré de 55 m³/h (915 l/min) et un débit restitué moyen de 43,4 m³/h (725 l/min) à 6 bars, adapté pour alimenter plusieurs outils ou machines simultanément en atelier.
Quelles sont les conditions d’installation à respecter pour garantir un fonctionnement optimal ?
Le compresseur doit être installé à l’horizontale, sur un support stable permettant de limiter les vibrations, à au moins 50 cm d’un mur. Il doit être placé dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable, avec une température ambiante comprise entre 0 et 35°C et une humidité maximale de 75 %.
Comment fonctionne le démarrage et l’arrêt automatique du compresseur ?
Le compresseur démarre en tirant vers le haut le bouton marche/arrêt du contacteur manométrique. Il s’arrête automatiquement lorsque la pression atteint entre 8 et 9 bars. Le redémarrage se fait automatiquement lorsque la pression descend entre 5 et 6 bars. Il est possible d’arrêter manuellement le compresseur à tout moment en poussant le bouton vers le bas.
Quels sont les entretiens indispensables pour assurer la longévité du compresseur ?
Une purge régulière et fréquente du réservoir est nécessaire pour limiter la corrosion. La vidange d’huile doit être réalisée après 15 heures de rodage puis tous les ans ou toutes les 150 heures d’utilisation, avec l’huile recommandée LACME HHP 100. Il faut aussi nettoyer régulièrement les filtres à air avec une soufflette et contrôler le bon fonctionnement des clapets et de la soupape de sécurité.
Quelles précautions de sécurité faut-il observer lors de l’utilisation ?
Le compresseur produit un niveau sonore élevé (98 dB(A)), il est donc recommandé d’utiliser une protection auditive. Ne jamais diriger le jet d’air vers une personne ou un animal. Il faut respecter strictement les consignes de sécurité et d’entretien, notamment ne pas faire fonctionner le compresseur sans ses protections (carter, capots) et ne pas utiliser le compresseur avec un autre gaz que l’air comprimé.
