Compresseur fixe à courroie insonorisé avec cuve verticale 500L 7,5CV 400V DRAKKAR - 11240
Référence : S01511240
Découvrez Compresseur fixe à courroie insonorisé avec cuve verticale 500L 7,5CV 400V DRAKKAR - 11240 disponible à l'achat
- Compresseur silencieux avec cuve verticale 500L
- Puissance élevée de 7,5CV pour un usage intensif
- Pression maximale de 11 bar pour une grande efficacité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

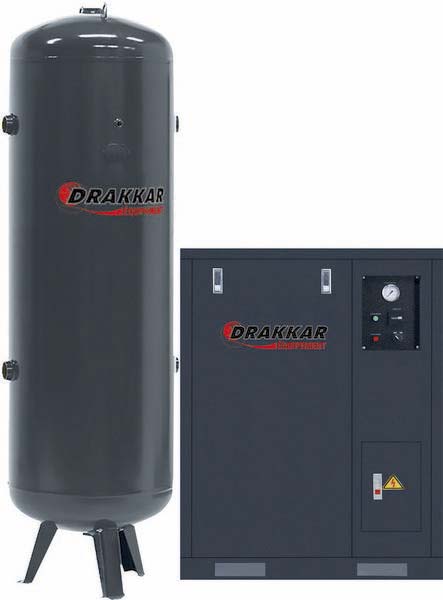

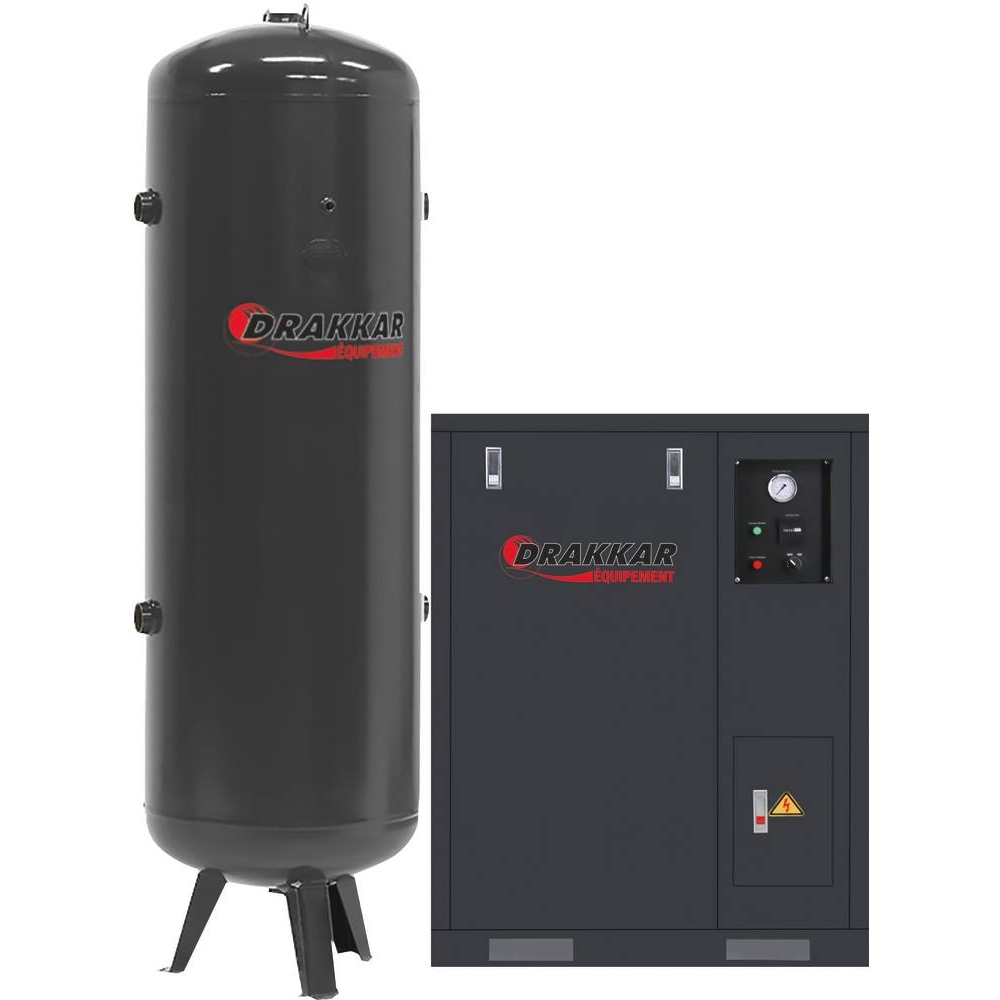

Compresseur insonorisé à pistons avec cuve verticale 500L
Compresseur à entrainement par courroies.

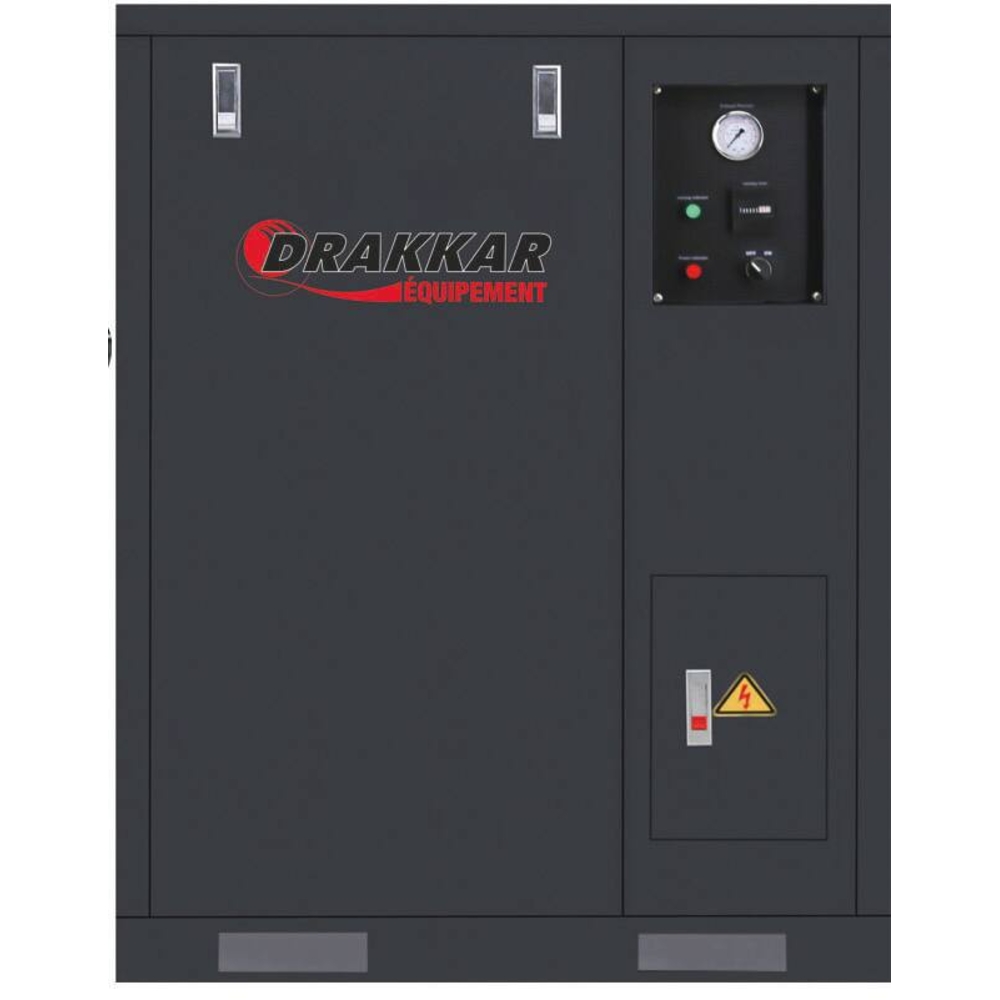

· Manomètre à bain de glycérine.
· Compteur horaire
· Voyant de mise sous tension.
· Voyant défaut
· Bonbonne de régulation de 3 litres.
· Avec un flexible de liaison de 1.5m et un flexible de liaison de 3m.
Compresseur à entrainement par courroies :
- Manomètre à bain de glycérine.
- Compteur horaire
- Voyant de mise sous tension.
- Voyant défaut
- Bonbonne de régulation de 3 litres.
Le modèle est spécialement conçu pour limiter le bruit, avec un niveau sonore de seulement 68 dB, ce qui en fait un compresseur silencieux adapté aux environnements sensibles au bruit.
Caractéristiques techniques détaillées :
- Puissance : 7,5 CV (5,5 kW)
- Alimentation : 400 V triphasé
- Pression maximale : 11 bar
- Capacité de la cuve : 500 litres
- Rotation du bloc : 760 tours/minute
- Volume d’air engendré : 575 litres/minute
- Volume d’air aspiré : 767 litres/minute
- Sortie : 3/4" F directe
- Dimensions : 850 x 750 x 1120 mm
- Poids : 225 kg
Ce compresseur fixe est conçu pour assurer une performance stable avec une pression maximale de 11 bar et un débit d’air important, adapté à diverses applications industrielles nécessitant un approvisionnement en air comprimé fiable et silencieux.
Le conditionnement, stockage et conservation ne sont pas spécifiquement mentionnés, mais la robustesse et la qualité des matériaux laissent présumer une bonne durabilité dans un environnement adapté.
Ce produit bénéficie d’une garantie de 3 ans.
Il est recommandé de respecter les conditions d’utilisation standard des compresseurs à pistons et de procéder à un entretien régulier pour garantir la longévité et la performance optimale de l’appareil.
Rotation : 760 tr/min (bloc)
Puissance : 7,5CV (5,5kW)
Alimentation : 400V Tri
Pression max : 11 bar
Capacité cuve : 500L
Niveau sonore : 68dB
Volume d'air engendré : 575 l/min
Volume d'air aspiré : 767 l/min
Sortie : 3/4" F directe
Type : fixe
Dimensions : 850x750x1120mm
Poids article : 390KG
L’utilisation est prévue uniquement dans un cadre professionnel, respectant les règles écrites dans le manuel, avec un personnel formé à cet effet. Le compresseur doit être installé dans un local avec un support plat, ferme et horizontal, à une température comprise entre 5°C et 35°C, une humidité relative entre 0% et 70%, et suffisamment aéré et éclairé. Un espacement d’au moins 50 cm doit être respecté autour de l’appareil.
Avant toute manutention, il faut vider complètement l’air sous pression et débrancher l’appareil de l’installation électrique et pneumatique. Le produit doit être manipulé avec précaution, notamment lors du déballage et du stockage, en évitant toute exposition prolongée à l’humidité ou au gel.
En cas de fonctionnement non conforme, il est impératif d’arrêter immédiatement le compresseur. La pression ne doit jamais dépasser la limite indiquée, sous peine de déclenchement de la soupape de sécurité. En cas de déclenchement, le compresseur doit être arrêté.
Le rendement attendu est une production d’air comprimé stable, avec une pression maximale contrôlée et un fonctionnement automatique grâce au pressostat, garantissant un cycle de mise en marche et d’arrêt selon la pression détectée. La purge régulière des condensats est nécessaire pour maintenir le bon fonctionnement.
L’entretien régulier comprend le nettoyage mensuel, la vérification du niveau d’huile, le remplacement des filtres à air, la vérification et le réglage des courroies, ainsi que la vidange du bloc de compression. Ces opérations doivent être réalisées selon un programme défini, avec certains entretiens à effectuer par des techniciens spécialisés.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales de ce compresseur fixe insonorisé ?
Ce compresseur à pistons dispose d’une cuve verticale de 500 litres et fonctionne par entraînement par courroies. Sa puissance est de 7,5 CV (5,5 kW) avec une alimentation en 400 V triphasé. Il délivre un débit d’air engendré de 575 l/min et une pression maximale de 11 bar. Le niveau sonore est limité à 68 dB, ce qui le rend adapté aux environnements sensibles au bruit.
Comment se déroule la mise en service et le fonctionnement du compresseur ?
Avant démarrage, il faut vérifier que le témoin lumineux de présence de tension est allumé et que la vanne de sortie d’air est fermée lorsque la cuve est vide. Le contacteur est ensuite mis sur « ON » pour lancer le compresseur. La pression d’air est surveillée via un manomètre à bain de glycérine et ne doit jamais dépasser 11 bar. Le compresseur s’arrête automatiquement à cette pression et redémarre lorsque la pression baisse d’environ 2 bars.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est équipé d’une soupape de sécurité, d’éléments de protection électriques et thermiques, ainsi que de panneaux de protection. En cas de déclenchement de la soupape de sécurité liée à une pression excessive, il est impératif d’arrêter immédiatement l’appareil.
Quelles sont les conditions d’installation recommandées pour ce compresseur ?
Il doit être installé sur un support plat, ferme et horizontal avec une inclinaison inférieure à 10°. L’emplacement doit être aéré, propre, non soumis au gel, avec une température ambiante entre 5°C et 35°C et une humidité relative entre 0% et 70%. Un espace d’au moins 50 cm doit être laissé autour de l’appareil.
Quelles sont les opérations d’entretien essentielles pour garantir la longévité du compresseur ?
Un entretien régulier comprend la purge des condensats, le nettoyage mensuel du compresseur, la vérification et le remplacement des filtres à air, le contrôle et le réglage des courroies, ainsi que la vidange du bloc de compression. Certaines opérations doivent être réalisées par des techniciens spécialisés.
Quelles sont les précautions à prendre lors de la manutention et du stockage ?
Avant toute manutention, il faut vider complètement l’air sous pression et débrancher l’appareil. Le stockage doit se faire dans un endroit sec, propre, à une température comprise entre -10°C et +40°C, à l’abri du gel et de l’humidité. En cas de stockage prolongé, il est recommandé de vidanger l’huile du bloc de compression et de couvrir l’appareil.
Comment le compresseur assure-t-il un fonctionnement automatique et sécurisé ?
Le pressostat intégré contrôle la pression d’air : il coupe automatiquement le compresseur lorsque la pression maximale est atteinte et le remet en marche lorsque la pression descend d’environ 2 bars. Le compteur horaire, le voyant de mise sous tension et le voyant défaut permettent un suivi précis du fonctionnement.
Quels sont les éléments livrés avec ce compresseur ?
Le compresseur est livré avec deux flexibles de liaison, l’un de 1,5 m et l’autre de 3 m, facilitant son raccordement à l’installation pneumatique.
