Compresseur Insonorisé C65/500 SC-D - 646 m³/h tri - 500 Lts - 10 bar - sécheur - LACME - 464922
Référence : LACM464922
Découvrez Compresseur Insonorisé C65/500 SC-D - 646 m³/h tri - 500 Lts - 10 bar - sécheur - LACME - 464922 disponible à l'achat
- Faible niveau sonore : 64 dB (A)
- Puissant : débit de 64,6 m³/h
- Air sec garanti : sécheur frigorifique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

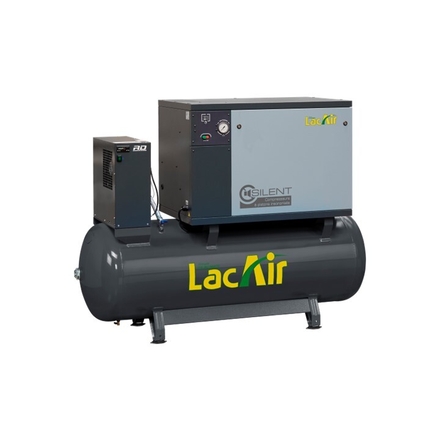

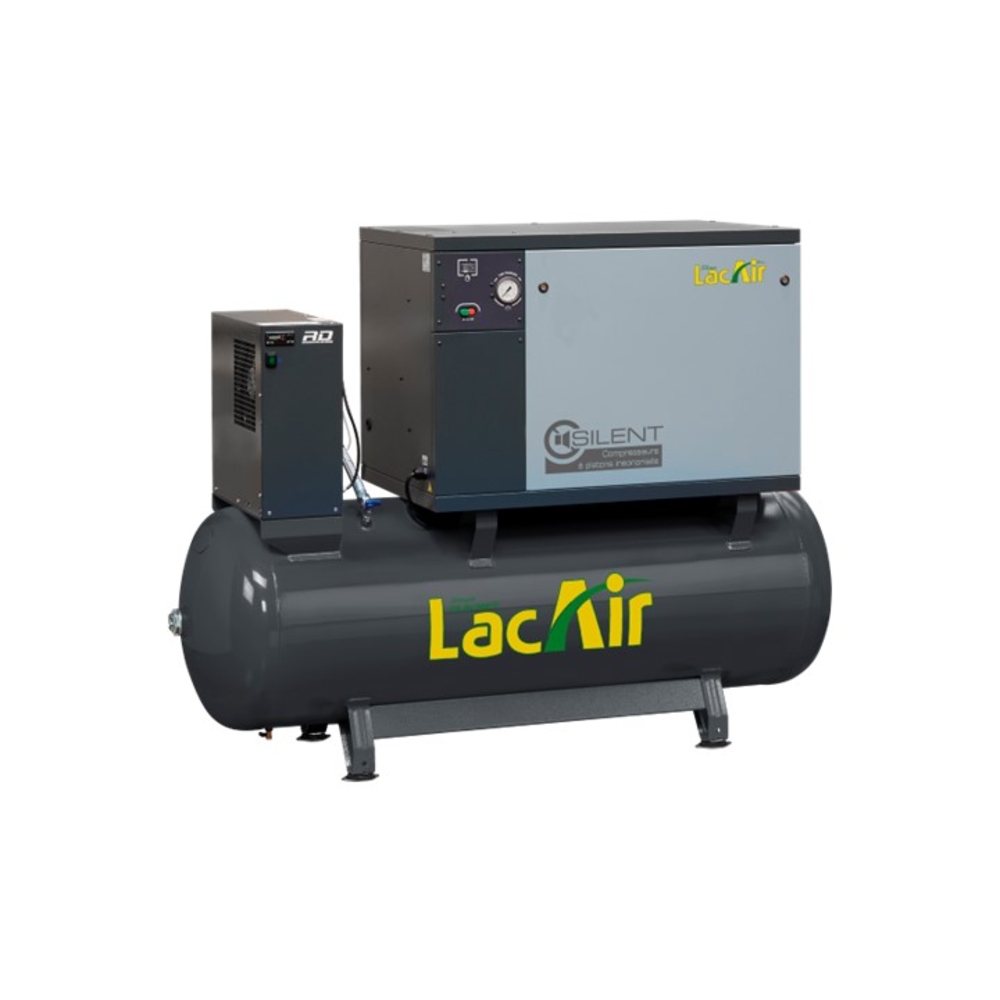

Compresseur insonorisé Silent C65/500 SC-D - 64,6 m³/h - Groupe bicylindre en ligne biétagé - Moteur 10 CV - Tri 400 Volts - Démarrage Direct - Cuve 500 Lts avec longerons - 10 bars - Faible niveau sonore 64 dB(A) - Sécheur Frigo 1/2" F
Nouvelle gamme de compresseurs à pistons à entrainement par courroie, groupe bicylindre en ligne lubrifiés, insonorisés, avec démarrage direct. Faible niveau sonore de 64 dB(A) grâce à une carrosserie couverte de matériaux insonorisants. Centrales d’air : compresseur sur cuve horizontale 500 litres avec sécheur intégré garantie Air sec. Cylindre en fonte, garantie de longévité.
Fonctionnement et conception :
- Groupe bicylindre en ligne biétagé avec composants longue durée : clapets haut rendement, triple segmentation, cylindres en fonte, culasses en aluminium.
- Refroidissement intermédiaire entre étages pour une meilleure performance.
- Filtre à air à faibles pertes de charge.
- Ventilation forcée et ventilateur thermostaté pour un refroidissement optimal.
- Silencieux à l’aspiration.
- Démarrage direct avec protection thermique.
- Petit réservoir amortisseur de pulsations.
Tableau de bord situé en face avant comprenant :
- Bouton marche
- Bouton arrêt
- Compteur horaire
- Manomètre glycérine
Entretien facile grâce au panneau avant à ouverture rapide permettant un accès simple aux organes. Le niveau d’huile est clairement visible, la vidange et le remplissage sont facilités par le positionnement pratique du groupe.
Caractéristiques techniques détaillées :
- Débit aspiré : 64,6 m³/h (1080 l/mn)
- Débit restitué moyen à 6 bars : 51,8 m³/h (863 l/mn)
- Nombre de pistons : 2/2
- Réservoir : 500 litres
- Sortie d’air : 1/2" F BSP
- Pression de service : 10 bars
- Vitesse de rotation : 1100 tr/min
- Puissance moteur : 10 CV (7,5 kW)
- Tension : 400 V triphasé
- Niveau sonore : 64 dB(A)
- Dimensions (L x l x h) : 194 x 81 x 151 cm
- Poids : 438 kg
Avantages produit :
- Faible niveau sonore pour un environnement de travail plus agréable.
- Garantie d’air sec grâce au sécheur frigorifique intégré.
- Composants robustes assurant une longue durée de vie.
- Maintenance simplifiée avec accès facile et visibilité du niveau d’huile.
- Cuve de grande capacité pour une autonomie prolongée.
Conditionnement et stockage :
- Compresseur monté sur cuve horizontale de 500 litres avec longerons pour stabilité.
- Caisson insonorisé avec panneaux spéciaux anti-bruit pour réduire les nuisances sonores.
Normes et certifications ne sont pas spécifiquement mentionnées dans le document.
Ce compresseur convient pour des applications industrielles nécessitant un air comprimé sec et un fonctionnement silencieux, avec une pression stable jusqu’à 10 bars.
• Faible niveau sonore : 64 dB (A)
• Puissants : débit de 50,2 à 64,6 m³/h
• Air sec garanti : sécheur frigorifique
Pour démarrer l’appareil, il faut actionner l’interrupteur ou le bouton de mise en marche situé sur le panneau de commande en face avant. Le compresseur fonctionne en cycle automatique : il s’arrête lorsque la pression maximale est atteinte et redémarre automatiquement lorsque la pression descend en dessous d’un seuil réglé sur le pressostat. Il est important de ne pas remettre en marche le compresseur immédiatement après son arrêt afin de permettre l’évacuation totale de l’air dans la tête.
Le tableau de bord comprend les commandes nécessaires : bouton marche, bouton arrêt, compteur horaire et manomètre glycérine. L’entretien est facilité par un panneau avant à ouverture rapide qui permet un accès simple aux organes, avec un niveau d’huile visible pour contrôler la lubrification. La vidange et le remplissage d’huile sont facilitées par le positionnement pratique des éléments.
Le compresseur doit être utilisé uniquement pour la compression d’air. Il est interdit d’utiliser le compresseur avec d’autres gaz ou fluides. La consommation d’air des outils pneumatiques utilisés ne doit pas dépasser 50 % de la capacité de production d’air du compresseur pour éviter une usure prématurée.
En cas de dysfonctionnement, des interventions simples sont possibles côté utilisateur, comme le réarmement de la protection thermique en appuyant sur le bouton dédié, ou la vérification et la vidange du réservoir. Les opérations plus complexes doivent être confiées à un service après-vente agréé.
Le compresseur doit être positionné à au moins 60 cm des parois pour assurer un refroidissement optimal. La ventilation forcée et le ventilateur thermostaté assurent un refroidissement efficace pendant le fonctionnement.
Après utilisation, il est recommandé d’arrêter la machine, de couper l’alimentation électrique et de vidanger le réservoir pour évacuer l’eau condensée, afin de limiter la corrosion.
Le compresseur est destiné à un usage en intérieur, dans des environnements secs et adaptés, et ne doit pas être exposé à des projections d’eau ou à des conditions extérieures défavorables.
En résumé, l’utilisation consiste à installer le compresseur dans un local adapté, à le démarrer via le tableau de bord, à utiliser des outils pneumatiques compatibles avec sa capacité, à surveiller les indicateurs de pression et d’huile, à effectuer les opérations d’entretien simples comme la vidange et la purge, et à arrêter correctement l’appareil après usage.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les éléments techniques spécifiques du compresseur insonorisé C65/500 SC-D ?
Ce compresseur bicylindre en ligne biétagé délivre un débit aspiré de 64,6 m³/h avec un moteur de 10 CV en triphasé 400 V. Il dispose d’un réservoir horizontal de 500 litres, d’un sécheur frigorifique garantissant un air sec avec un point de rosée à 3°C, et fonctionne à une pression maximale de 10 bars. Son niveau sonore est de 64 dB(A) grâce à un caisson insonorisé.
Comment se déroule la mise en marche et le fonctionnement automatique de ce compresseur ?
Le démarrage s’effectue par un bouton sur le panneau avant. Le compresseur fonctionne en cycle automatique : il s’arrête lorsque la pression maximale (10 bars) est atteinte et redémarre automatiquement quand la pression descend sous un seuil réglé sur le pressostat. Il est important de ne pas le relancer immédiatement après un arrêt pour permettre l’évacuation complète de l’air dans la tête.
Quelles sont les conditions d’installation recommandées pour garantir un fonctionnement optimal ?
Le compresseur doit être installé dans un local bien ventilé, à une température comprise entre +5°C et +40°C, exempt de poussières, vapeurs, gaz inflammables ou acides. Il doit être posé sur un support stable en position horizontale, avec une distance d’au moins 60 cm des parois et 3 mètres de la zone de travail pour assurer une bonne ventilation et sécurité.
Quels sont les dispositifs de sécurité et de protection intégrés sur ce produit ?
Le compresseur est équipé d’une protection thermique moteur avec réarmement manuel ou automatique selon le modèle, d’un clapet de sécurité pour éviter la surpression, ainsi que d’un ventilateur thermostaté pour un refroidissement optimal. Le pressostat et le tableau de bord permettent de contrôler la pression et l’état de fonctionnement.
Comment s’effectue l’entretien courant du compresseur pour préserver ses performances ?
L’accès aux organes est facilité par un panneau avant à ouverture rapide. Il est conseillé de vérifier régulièrement le niveau d’huile, de procéder à la vidange après les 100 premières heures puis toutes les 300 heures, de nettoyer ou remplacer le filtre d’aspiration toutes les 100 heures, et de purger le condensat du réservoir périodiquement. Le serrage des tendeurs de tête et la tension des courroies doivent aussi être contrôlés.
Quels sont les critères à vérifier pour choisir un compresseur d’atelier insonorisé adapté ?
Il faut s’assurer que le débit aspiré et restitué correspondent à la consommation des outils pneumatiques utilisés (ne pas dépasser 50 % de la capacité du compresseur). Le niveau sonore doit être compatible avec l’environnement de travail. La capacité du réservoir et la présence d’un sécheur frigorifique garantissant un air sec sont des éléments déterminants selon les besoins d’utilisation.
