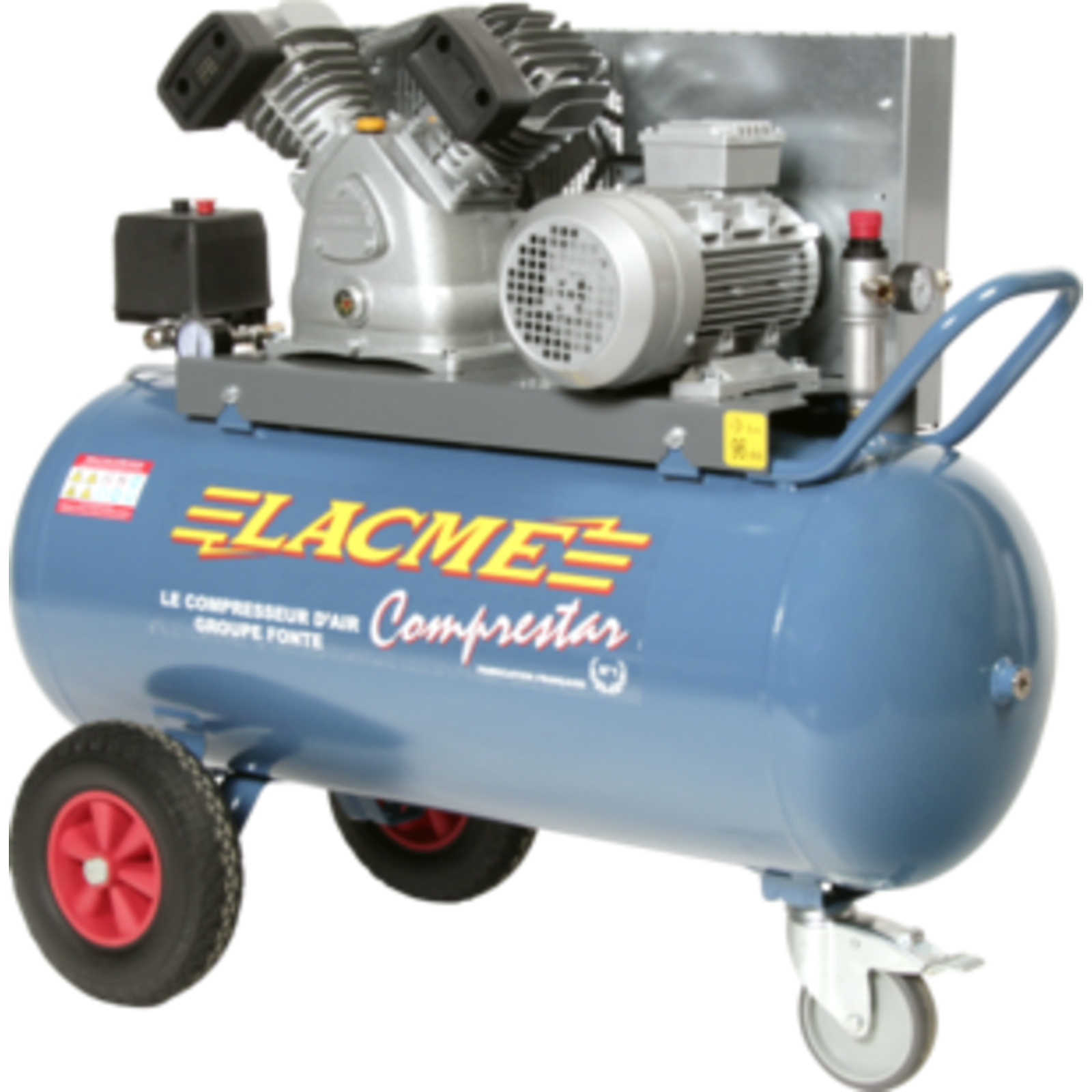

Compresseur mobile Comprestar 20V100T - 20 m³/h triphasé - 100 litres - 11 bar LACME - 141800
Référence : LACM141800
Découvrez Compresseur mobile Comprestar 20V100T - 20 m³/h triphasé - 100 litres - 11 bar LACME - 141800 disponible à l'achat
- Débit élevé de 20 m³/h pour travaux intensifs
- Pression maximale de 11 bar pour applications variées
- Réservoir 100 litres pour une autonomie prolongée
- Mobilité assurée par roues larges et roue directrice freinée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur professionnel mobile Comprestar 20V100T, à entraînement par courroie, triphasé, équipé d’un groupe fonte bicylindre en V monoétagé.
Ce compresseur délivre un débit aspiré de 20 m³/h (335 l/min) et un débit restitué de 14,7 m³/h (245 l/min).
Il fonctionne à une pression maximale de service de 11 bar, avec une vitesse de rotation lente de 980 tr/min, assurant ainsi une durée de vie accrue.
Le moteur triphasé développe une puissance de 3 CV (2,2 kW).
Le réservoir a une capacité de 100 litres, offrant une autonomie importante.
Le temps de montée en pression de 0 à 10 bars est de 3 minutes 55 secondes.
Le niveau sonore est de 96 dB(A) LWA.
Ce compresseur est monté sur un châssis mobile avec brancard double, équipé de grosses roues arrière et d’une roue directrice avant avec frein pour faciliter le déplacement même sur terrain irrégulier.
L’équipement standard comprend :
- Un épurateur-détendeur PM avec deux sorties à raccords rapides permettant de brancher facilement plusieurs outils pneumatiques.
- Une sortie directe à raccord rapide.
- Un contacteur disjoncteur avec protection thermique.
- Un manomètre 16 bars.
- Une soupape de sécurité conforme aux normes CE.
- Une tuyauterie en cuivre de grosse section pour une meilleure durabilité.
- Un cordon d’alimentation électrique de 4 x 1,5 mm² d’une longueur de 4,80 m.
La conception du groupe bicylindre en V en fonte monoétagé assure une grande robustesse et longévité grâce à ses composants longue durée : plaques-clapets doubles, triple segmentation, cylindres en fonte et culasses en aluminium.
Chaque cylindre est équipé d’un filtre à air à faibles pertes de charge pour optimiser les performances.
Le compresseur est conforme aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1, ainsi qu’aux directives européennes en vigueur (machines, basse tension, récipients à pression, compatibilité électromagnétique, acoustique, éco-conception moteur, ROHS2).
Conditions d’utilisation recommandées :
- Utiliser dans une ambiance propre, bien aérée, sans poussières, ni gaz inflammables.
- Température ambiante de fonctionnement entre 0 et 35°C, humidité jusqu’à 75%.
- Maintenir l’appareil en position horizontale, à minimum 50 cm d’un mur.
- Ne pas exposer à l’eau ou à des jets d’eau.
Le compresseur est destiné exclusivement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides.
Il est recommandé d’utiliser des tuyaux et accessoires adaptés à la pression et au débit du compresseur.
Avantages produit :
- Groupe fonte bicylindre en V monoétagé pour une grande robustesse.
- Vitesse lente de rotation pour limiter l’usure et prolonger la durée de vie.
- Mobilité facilitée grâce aux grosses roues et à la roue directrice avec frein.
- Equipement complet et prêt à l’emploi avec raccords rapides et épurateur-détendeur.
Entretien et maintenance :
- Purge régulière du réservoir au moins une fois par semaine pour éviter la corrosion.
- Vidange et remplacement de l’huile recommandés après la période de rodage (15 heures), puis tous les ans ou toutes les 150 heures.
- Nettoyage fréquent du filtre à air.
- Vérification du bon fonctionnement de la soupape de sécurité.
- Contrôle et nettoyage des clapets pour assurer un bon fonctionnement.
Le compresseur doit être manipulé et entretenu conformément aux consignes de sécurité, notamment :
- Arrêter et débrancher avant toute intervention.
- Ne jamais utiliser sans les protections du carter et des contacteurs.
- Utiliser une protection auditive en raison du niveau sonore élevé.
- Eviter tout contact avec les parties chaudes pouvant provoquer des brûlures.
Le compresseur est livré sans prise électrique, avec un câble adapté au triphasé 400 V.
Il est possible de modifier le branchement pour certaines installations triphasées en 230 V avec l’aide d’un SAV agréé.
L’utilisation de rallonges électriques doit respecter une section minimale de 2,5 mm².
Le produit est conforme aux normes et directives européennes applicables et bénéficie d’une déclaration de conformité CE.
Il est garanti 2 ans pièces et main d’œuvre.
Dimensions : 106 x 51 x 91 cm (L x l x h).
Poids : 76,6 kg.
Ce compresseur Comprestar 20V100T est un équipement professionnel fiable, performant et mobile, adapté aux travaux nécessitant un débit d’air important avec une pression jusqu’à 11 bar, idéal pour une utilisation industrielle ou atelier.
Le compresseur est monté sur un réservoir de 100 litres assurant une autonomie importante, avec un temps de montée en pression de 0 à 10 bars de 3 minutes 55 secondes. Son niveau sonore est de 96 dB(A) LWA. La mobilité est facilitée par un châssis équipé de grosses roues arrière et d’une roue directrice avant avec frein, permettant un déplacement aisé même sur terrain irrégulier.
L’équipement standard comprend un épurateur-détendeur PM avec deux sorties à raccords rapides, une sortie directe à raccord rapide, un contacteur disjoncteur avec protection thermique, un manomètre 16 bars, une soupape de sécurité conforme aux normes CE, une tuyauterie en cuivre de grosse section pour une meilleure durabilité ainsi qu’un cordon d’alimentation électrique de 4 x 1,5 mm² d’une longueur de 4,80 m.
Chaque cylindre est équipé d’un filtre à air à faibles pertes de charge pour optimiser les performances. Le compresseur est conforme aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1 ainsi qu’aux directives européennes en vigueur, notamment en matière de machines, basse tension, récipients à pression, compatibilité électromagnétique, acoustique, éco-conception moteur et ROHS2. Il bénéficie d’une déclaration de conformité CE et d’une garantie de 2 ans pièces et main d’œuvre.
Conditions d’utilisation recommandées : utilisation en ambiance propre, bien aérée, sans poussières ni gaz inflammables, température ambiante entre 0 et 35 °C, humidité jusqu’à 75 %, appareil maintenu en position horizontale à au moins 50 cm d’un mur, et protection contre l’eau et les jets d’eau. Le compresseur est destiné exclusivement à la compression d’air et doit être utilisé avec des tuyaux et accessoires adaptés à la pression et au débit.
Entretien et maintenance : purge régulière du réservoir au moins une fois par semaine, vidange et remplacement de l’huile après la période de rodage (15 heures) puis tous les ans ou toutes les 150 heures, nettoyage fréquent du filtre à air, vérification du bon fonctionnement de la soupape de sécurité, contrôle et nettoyage des clapets. Le compresseur doit être manipulé en respectant les consignes de sécurité, notamment arrêt et débranchement avant intervention, utilisation avec protections du carter et des contacteurs, port d’une protection auditive et précautions contre les parties chaudes.
Dimensions : 106 x 51 x 91 cm (L x l x h). Poids : 76,6 kg.
Ce compresseur est un équipement professionnel fiable, performant et mobile, idéal pour les travaux industriels ou d’atelier nécessitant un débit d’air important avec une pression jusqu’à 11 bar.
- référence industrielle : 141800
- spécificités : triphasé
- équipement standard : épurateur-détendeur PM deux sorties raccords rapides, sortie directe raccord rapide, contacteur disjoncteur avec protection thermique, manomètre 16 bar, soupape de sécurité CE, roues gros diamètre, roue directrice avant avec frein, tuyauterie cuivre grosse section, cordon d'alimentation 4 x 1,5 mm² x 4,8 m
- conception du groupe : fonte bicylindre en V monoétagé
- nombre de pistons : 2 V
- pression de service : 11 bar
- puissance moteur : 3 hp (2,2 kW)
- réservoir : 100 litres
- niveau sonore : 96 dB(A) LWA
- débit aspiré : 20 m³/h (335 l/min)
- débit restitué : 14,7 m³/h (245 l/min)
- sortie d'air : 2 x 1/2"F
- temps de montée en pression : 3 min 55 s
- vitesse de rotation : 980 tr/min
- dimensions : 106 x 51 x 91 cm (L x l x h)
- poids : 76,6 kg
Avant la première mise en route, il faut purger totalement le réservoir en dépressurisant puis drainant, en raccordant un outil consommateur d’air (comme une soufflette) à une sortie de l’épurateur-détendeur, puis en ouvrant celui-ci pour évacuer l’air. Le robinet de purge sous le réservoir doit être dévissé pour évacuer les condensats, en veillant à ce que le réservoir soit vide avant toute manipulation.
Le compresseur se met en marche en tirant vers le haut le bouton marche/arrêt du contacteur manométrique après avoir branché l’alimentation électrique. Le réservoir se remplit d’air et la pression augmente jusqu’à la pression d’arrêt réglée en usine (entre 8 et 9 bars), moment où le compresseur s’arrête automatiquement. Lorsqu’il y a consommation d’air, la pression baisse jusqu’à la pression de redémarrage (entre 5 et 6 bars), ce qui déclenche automatiquement la remise en marche. Pour arrêter le compresseur, il faut pousser vers le bas le bouton marche/arrêt.
La pression de sortie s’ajuste au moyen de l’épurateur-détendeur en débloquant son cabochon, puis en le tournant dans le sens des aiguilles d’une montre pour augmenter la pression, et dans le sens inverse pour la diminuer. Il faut vérifier la pression au manomètre et bloquer le cabochon une fois la pression désirée obtenue.
Le compresseur est destiné exclusivement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides. Il doit toujours être raccordé à un outil ou système consommateur d’air pour éviter toute détente d’air non contrôlée.
L’entretien comprend la purge régulière du réservoir, au moins une fois par semaine, pour éviter la corrosion. La vidange et le remplacement de l’huile doivent être effectués après la période de rodage de 15 heures, puis tous les ans ou toutes les 150 heures de fonctionnement. Le filtre à air doit être nettoyé fréquemment à l’aide d’une soufflette, et remplacé s’il est trop encrassé. La soupape de sécurité doit être vérifiée pour son bon fonctionnement. En cas de dysfonctionnement, il convient de suivre les procédures indiquées, notamment pour les problèmes de démarrage, de débit insuffisant ou de fuite d’huile.
En cas d’utilisation avec rallonge électrique, la section doit être au minimum de 2,5 mm² pour une longueur inférieure à 20 m. Le compresseur doit être manipulé et entretenu hors tension, avec le réservoir vidé, et toujours en respectant les consignes de sécurité.
Le résultat attendu est une fourniture d’air comprimé à une pression maximale de 11 bars, avec un fonctionnement automatique de démarrage et d’arrêt selon la pression dans le réservoir, permettant d’alimenter des outils pneumatiques adaptés à la capacité du compresseur.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères techniques clés pour choisir ce compresseur mobile Comprestar 20V100T ?
Ce compresseur triphasé délivre un débit aspiré de 20 m³/h et un débit restitué de 14,7 m³/h, avec une pression maximale de service de 11 bar. Il est équipé d’un réservoir de 100 litres et d’un moteur de 3 CV (2,2 kW) à vitesse lente (980 tr/min) pour limiter l’usure. Sa mobilité est facilitée par un châssis avec grosses roues et roue directrice avec frein.
Ce compresseur est-il compatible avec mes outils pneumatiques et mon installation électrique ?
Il est conçu pour une alimentation triphasée 400 V, avec un câble d’alimentation de 4 x 1,5 mm² et une longueur de 4,8 m. L’appareil ne possède pas de prise électrique et nécessite une installation avec raccordement à la terre et protection différentielle. Pour l’usage avec des rallonges électriques, la section minimale recommandée est de 2,5 mm² pour une longueur inférieure à 20 m.
Quelles sont les conditions d’utilisation recommandées pour garantir la sécurité et la longévité du compresseur ?
Le compresseur doit être utilisé dans une ambiance propre, bien aérée, sans poussières ni gaz inflammables, à une température entre 0 et 35°C et une humidité maximale de 75 %. Il doit être positionné horizontalement, à au moins 50 cm d’un mur, et à l’abri de l’eau. Il est réservé exclusivement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides.
Comment se déroule la mise en route et le réglage de la pression de travail ?
Avant la première mise en route, il est impératif de purger totalement le réservoir. Le compresseur démarre en tirant vers le haut le bouton marche/arrêt du contacteur manométrique. La pression de sortie s’ajuste via l’épurateur-détendeur, en déverrouillant puis en tournant son cabochon. La pression est visualisée au manomètre et le réglage doit être bloqué pour éviter tout dérèglement.
Quelles sont les opérations d’entretien indispensables pour assurer la durabilité et la sécurité ?
Il faut purger le réservoir au moins une fois par semaine pour éviter la corrosion. La vidange et le remplacement de l’huile sont recommandés après la période de rodage de 15 heures, puis tous les ans ou toutes les 150 heures. Le filtre à air doit être nettoyé régulièrement à l’aide d’une soufflette et remplacé en cas d’encrassement. La soupape de sécurité et les clapets doivent être vérifiés et nettoyés pour assurer un fonctionnement fiable.
Quelles précautions de sécurité sont à respecter lors de l’utilisation ?
Le compresseur génère un niveau sonore élevé (96 dB(A)), il est donc conseillé d’utiliser une protection auditive. Ne jamais utiliser sans les protections du carter et des contacteurs. Éviter tout contact avec les parties chaudes pour prévenir les brûlures. Toujours débrancher et arrêter le compresseur avant toute intervention ou entretien.
