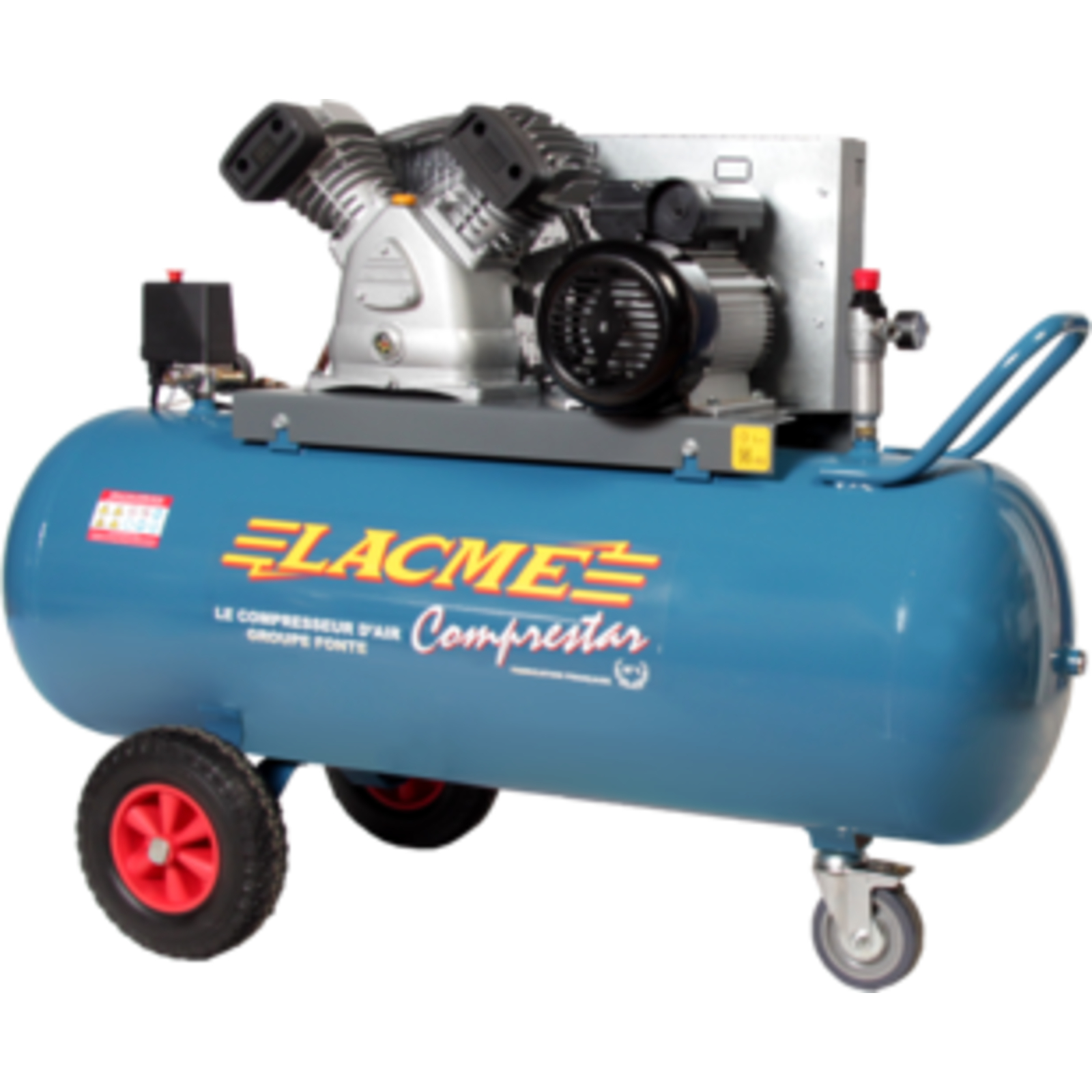

Compresseur mobile Comprestar 20V150M - 20 m³/h monophasé - 150 litres - 11 bar LACME - 122600
Référence : LACM122600
Découvrez Compresseur mobile Comprestar 20V150M - 20 m³/h monophasé - 150 litres - 11 bar LACME - 122600 disponible à l'achat
- Débit restitué de 14.1 m³/h pour un usage intensif
- Réservoir de grande capacité de 150 litres pour une autonomie prolongée
- Pression maximale de service de 11 bar adaptée aux applications industrielles
- Mobilité facilitée grâce aux roues de 260 mm avec frein
- Moteur monophasé 3 kW à faible vitesse pour une meilleure durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur professionnel mobile Comprestar 20V150M, monophasé, à entraînement par courroie, équipé d’un groupe fonte bicylindre en V monoétagé.
Ce compresseur offre un débit aspiré de 20 m³/h (soit 335 l/min) et un débit restitué de 14,1 m³/h (235 l/min).
Il dispose d’un réservoir de grande capacité de 150 litres, avec une pression de service maximale de 11 bars.
Le moteur monophasé développe une puissance de 4 CV (3 kW) pour une vitesse de rotation lente de 980 tr/min, garantissant une durée de vie accrue.
Le compresseur est monté sur un châssis mobile avec brancard double, équipé de grosses roues de 260 mm de diamètre et d’une roue directrice avant avec frein, facilitant ainsi son déplacement.
Il intègre un équipement complet comprenant une soupape d’aide au démarrage, un contacteur manométrique, un manomètre 16 bars, une soupape de sécurité conforme CE, un épurateur-détendeur PM à deux sorties avec raccords rapides, une sortie directe raccord rapide, ainsi qu’une tuyauterie cuivre de grosse section.
Le cordon d’alimentation électrique est en 3 x 2,5 mm² sur 3 mètres.
Le groupe compresseur est conçu en fonte avec deux pistons en V, équipé de plaques-clapets doubles à haut rendement, d’une triple segmentation, de cylindres en fonte et de culasses en aluminium.
Chaque cylindre est protégé par un filtre à air à faibles pertes de charge.
Le compresseur présente un niveau sonore de 96 dB(A) LWA.
Le temps de montée en pression de 0 à 10 bars est d’environ 6 minutes 10 secondes.
Ses dimensions sont de 127 cm de longueur, 56 cm de largeur et 93 cm de hauteur pour un poids total de 97,4 kg.
Ce modèle est conforme aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1, ainsi qu’aux directives européennes en vigueur (Directive machines 2006/42/CE, basse tension, compatibilité électromagnétique, acoustique, écoconception moteur, ROHS2).
Le compresseur est destiné exclusivement à la compression d’air.
Il doit être utilisé dans un environnement propre, bien aéré, à l’abri de l’eau, des gaz inflammables et des ambiances acides.
La température ambiante d’utilisation doit être comprise entre 0 et 35°C avec un taux d’humidité maximal de 75%.
Le compresseur doit être maintenu en position horizontale, sur un sol stable et plan, avec un dégagement minimal de 50 cm par rapport aux murs.
Pour garantir une sécurité optimale et la longévité de l’appareil, il est indispensable de purger régulièrement le réservoir, au minimum une fois par semaine, afin d’éliminer les condensats et éviter la corrosion.
L’entretien inclut également la vérification et le remplacement périodique de l’huile compresseur LACME HHP 100, la maintenance du filtre à air (nettoyage toutes les 50 heures ou remplacement si encrassé), ainsi que le contrôle du bon fonctionnement des clapets et de la soupape de sécurité.
Le compresseur est équipé d’un contacteur manométrique qui commande automatiquement le démarrage et l’arrêt en fonction de la pression dans le réservoir (pression d’arrêt réglée entre 8 et 9 bars, pression de redémarrage entre 5 et 6 bars).
Le réglage de la pression de sortie se fait via l’épurateur-détendeur, avec un verrouillage du cabochon pour éviter les dérèglements.
Des précautions sont à respecter lors de l’utilisation : port d’une protection auditive en raison du niveau sonore élevé, port de lunettes de protection contre les projections, ne jamais diriger le jet d’air vers une personne ou un animal, ne pas manipuler le compresseur pieds ou mains mouillés.
Le compresseur dispose d’une conception robuste avec composants longue durée, notamment bloc fonte, cylindres en fonte, plaques-clapets doubles, triple segmentation et culasses en aluminium.
Le groupe bicylindre en V monoétagé assure un débit restitué supérieur et une faible vitesse de rotation pour une meilleure endurance.
Le conditionnement comprend le compresseur monté sur roues, prêt à l’emploi avec cordon d’alimentation et accessoires standards.
Le stockage doit se faire dans un environnement sec et propre.
Ce compresseur est un équipement professionnel conforme aux normes et directives en vigueur, offrant puissance, mobilité, robustesse et fiabilité pour des applications industrielles ou artisanales nécessitant un débit d’air comprimé important sur cuve de 150 litres.
Le moteur monophasé développe une puissance de 4 CV (3 kW) avec une vitesse de rotation lente de 980 tr/min, assurant une durée de vie prolongée. Le temps de montée en pression de 0 à 10 bars est d’environ 6 minutes 10 secondes.
Monté sur un châssis mobile avec brancard double, il est équipé de grosses roues de 260 mm de diamètre et d’une roue directrice avant avec frein pour faciliter le déplacement. L’équipement standard comprend une soupape d’aide au démarrage, un contacteur manométrique, un manomètre 16 bars, une soupape de sécurité conforme CE, un épurateur-détendeur PM à deux sorties avec raccords rapides, une sortie directe raccord rapide, ainsi qu’une tuyauterie cuivre de grosse section. Le cordon d’alimentation électrique est en 3 x 2,5 mm² sur 3 mètres.
Le groupe compresseur est conçu avec des composants longue durée : plaques-clapets doubles, triple segmentation, cylindres en fonte, culasses en aluminium. Chaque cylindre est protégé par un filtre à air à faibles pertes de charge. Le niveau sonore est de 96 dB(A) LWA.
Ce compresseur est conforme aux normes de sécurité NF EN ISO 12100, NF EN 1012-1, ainsi qu’aux directives européennes (Directive machines 2006/42/CE, basse tension, compatibilité électromagnétique, acoustique, écoconception moteur, ROHS2).
Il est destiné exclusivement à la compression d’air et doit être utilisé dans un environnement propre, bien aéré, à l’abri de l’eau, des gaz inflammables et des ambiances acides, avec une température ambiante comprise entre 0 et 35°C et un taux d’humidité maximal de 75%. Le compresseur doit être maintenu en position horizontale sur un sol stable et plan, avec un dégagement minimal de 50 cm autour.
L’entretien comprend la purge régulière du réservoir pour éliminer les condensats, la vérification et le remplacement périodique de l’huile compresseur LACME HHP 100, la maintenance du filtre à air (nettoyage toutes les 50 heures ou remplacement si encrassé), ainsi que le contrôle des clapets et de la soupape de sécurité.
Le contacteur manométrique commande automatiquement le démarrage et l’arrêt selon la pression dans le réservoir (arrêt entre 8 et 9 bars, redémarrage entre 5 et 6 bars). La pression de sortie se règle via l’épurateur-détendeur avec verrouillage du cabochon pour éviter les dérèglements.
Des précautions d’usage sont recommandées : port de protection auditive, port de lunettes de protection, ne jamais diriger le jet d’air vers une personne ou un animal, ne pas manipuler l’appareil avec les mains ou pieds mouillés.
Ses dimensions sont de 127 cm de longueur, 56 cm de largeur et 93 cm de hauteur, pour un poids total de 97,4 kg.
Ce compresseur professionnel robuste et fiable, avec composants longue durée et débit important, convient aux applications industrielles ou artisanales nécessitant un apport d’air comprimé sur cuve de 150 litres. Un compteur horaire numérique vibratoire est disponible en option pour le suivi des temps de fonctionnement.
- référence industrielle : 122600
- spécificités : monophasé
- équipement standard : épurateur-détendeur PM deux sorties raccords rapides, sortie directe raccord rapide, contacteur manométrique, soupape d'aide au démarrage, manomètre 16 bar, soupape de sécurité CE, roues gros diamètre, roue directrice avant avec frein, tuyauterie cuivre grosse section, cordon alimentation 3 x 2,5 mm² x 3 m
- conception du groupe : fonte bicylindre en V monoétagé
- nombre de pistons : 2 V
- pression de service : 11 bar
- puissance moteur : 4 hp / 3 kW
- réservoir : 150 litres
- niveau sonore : 96 dB(A) LWA
- débit aspiré : 20 m³/h (335 l/min)
- débit restitué : 14,1 m³/h (235 l/min)
- sortie d'air : 2 x 1/2" F
- temps de montée en pression : 6 min 10 s
- vitesse de rotation : 980 tr/min
L’air comprimé est délivré via un épurateur-détendeur dont la pression de sortie se règle manuellement en déverrouillant le cabochon, en tournant le bouton pour ajuster la pression souhaitée, puis en verrouillant le réglage pour éviter tout dérèglement. Il est impératif d’utiliser un outil pneumatique dont la consommation d’air ne dépasse pas 50 % du débit maximum restitué par le compresseur pour éviter une usure prématurée.
Le compresseur doit être utilisé exclusivement pour la compression d’air dans un environnement propre, bien aéré, à l’abri de l’eau, des gaz inflammables et des ambiances acides. La température ambiante d’utilisation doit être comprise entre 0 et 35 °C, avec un taux d’humidité maximal de 75 %. L’appareil doit être positionné horizontalement sur un sol stable et plan, avec un dégagement minimal de 50 cm par rapport aux murs.
Avant la première mise en route, il est nécessaire de purger totalement le réservoir en dépressurisant puis en drainant les condensats via le robinet de purge situé sous le réservoir. Cette opération doit être renouvelée régulièrement, au minimum une fois par semaine, pour limiter la corrosion du réservoir.
En fonctionnement, l’air comprimé doit toujours être raccordé à un outil consommateur d’air pour éviter toute détente non contrôlée. Il est recommandé d’utiliser des tuyaux adaptés à la pression maximale du compresseur, avec une marge de sécurité d’au moins 50 %. Le compresseur ne doit jamais être manipulé avec les mains ou pieds mouillés, ni dirigé vers une personne ou un animal.
L’entretien comprend la vérification régulière du niveau d’huile (huile LACME HHP 100), le nettoyage ou remplacement du filtre à air toutes les 50 heures d’utilisation, la purge fréquente du réservoir, ainsi que le contrôle du bon fonctionnement des clapets et de la soupape de sécurité. Toute intervention doit être réalisée moteur arrêté, cuve vidée, et hors tension.
En cas de dysfonctionnement, plusieurs causes sont identifiées : cuve pleine, bouton de contacteur non enclenché, tension électrique insuffisante, fuite sur la tuyauterie, courroie détendue, filtre à air bouché, clapets encrassés ou usés. Le compresseur est équipé d’un système automatique de démarrage/arrêt en fonction de la pression, facilitant son usage sans intervention permanente de l’utilisateur.
Le déplacement du compresseur se fait aisément grâce à ses grosses roues et sa roue directrice avec frein, en utilisant la poignée prévue à cet effet.
Enfin, en cas d’arrêt prolongé ou de non-utilisation, il est conseillé de mettre le contacteur sur arrêt, de débrancher le cordon d’alimentation et de purger le réservoir.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères à vérifier pour choisir ce compresseur mobile Comprestar 20V150M ?
Ce compresseur monophasé est équipé d’un groupe bicylindre en V fonte monoétagé, avec un réservoir de 150 litres et une pression maximale de 11 bars. Il délivre un débit aspiré de 20 m³/h et un débit restitué de 14,1 m³/h, adapté aux applications nécessitant un débit d’air important. Sa puissance moteur de 4 CV (3 kW) à basse vitesse de rotation garantit une meilleure durée de vie.
Ce compresseur est-il compatible avec tous les outils pneumatiques ?
Il est impératif d’utiliser des outils pneumatiques dont la consommation d’air ne dépasse pas 50 % du débit maximum restitué (14,1 m³/h) pour éviter une usure prématurée du compresseur. L’appareil est conçu uniquement pour la compression d’air et ne doit pas être utilisé avec d’autres fluides.
Quelles sont les conditions d’utilisation et d’installation à respecter ?
Le compresseur doit être installé horizontalement sur un sol stable et plan, dans un environnement propre, bien aéré, à l’abri de l’eau, des gaz inflammables et des ambiances acides. La température ambiante doit être comprise entre 0 et 35°C avec un taux d’humidité maximal de 75 %. Un dégagement minimal de 50 cm autour est nécessaire pour assurer une bonne ventilation.
Comment régler la pression de sortie de l’air comprimé ?
La pression de sortie s’ajuste via l’épurateur-détendeur à deux sorties, en déverrouillant le cabochon, en tournant le bouton pour augmenter ou diminuer la pression, puis en verrouillant le réglage pour éviter tout dérèglement. La pression de travail doit toujours rester inférieure à la pression de redémarrage du contacteur manométrique (5 à 6 bars).
Quelles sont les opérations d’entretien indispensables pour ce compresseur ?
Il est indispensable de purger le réservoir au minimum une fois par semaine pour éliminer les condensats et éviter la corrosion. Le filtre à air doit être nettoyé toutes les 50 heures ou remplacé s’il est encrassé. L’huile compresseur LACME HHP 100 doit être vérifiée régulièrement et remplacée après la période de rodage (15 heures), puis tous les ans ou toutes les 150 heures d’utilisation.
Quelles précautions de sécurité sont à observer lors de l’utilisation ?
Le compresseur génère un niveau sonore élevé (96 dB(A)) : le port d’une protection auditive est recommandé. Il faut porter des lunettes de protection contre les projections et ne jamais diriger le jet d’air vers une personne ou un animal. Ne pas manipuler l’appareil avec les mains ou pieds mouillés et toujours assurer la mise hors tension avant toute intervention.
