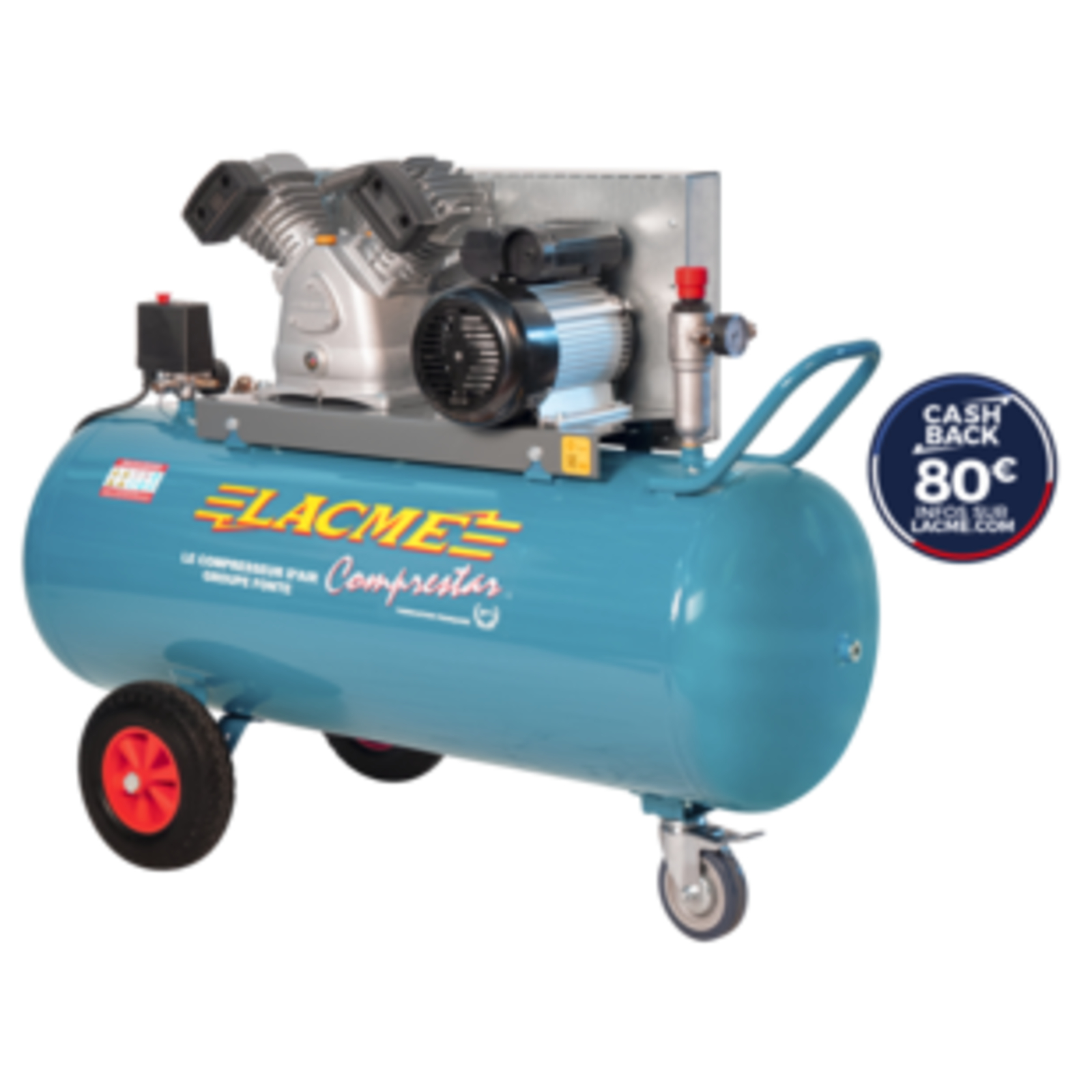

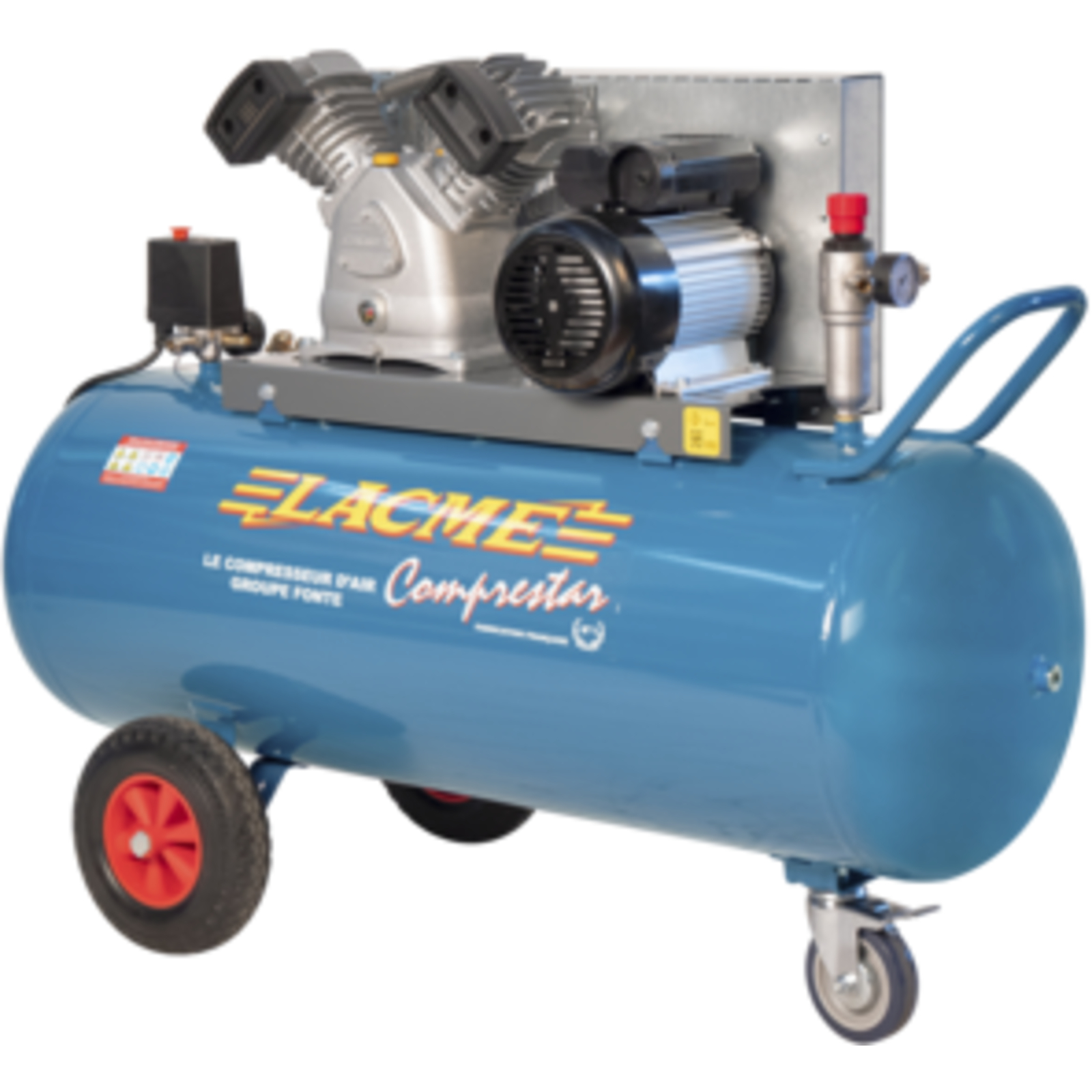

Compresseur mobile Comprestar 23V150M - 23m³/h monophasé - 150 litres - 11 bar LACME - 128500
Référence : LACM128500
Découvrez Compresseur mobile Comprestar 23V150M - 23m³/h monophasé - 150 litres - 11 bar LACME - 128500 disponible à l'achat
- Débit aspiré de 23 m³/h pour une grande efficacité
- Cuve de 150 litres supportant une pression de 11 bar
- Moteur 3 kW avec démarrage facilité par soupape
- Monté sur châssis mobile avec roues et frein avant
- Niveau sonore maîtrisé à 96 dB(A) pour usage professionnel
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur mobile professionnel Comprestar 23V150M, monophasé, doté d'un groupe bicylindre en V fonte assurant robustesse et longévité.
Ce compresseur à entraînement par courroie offre un débit aspiré de 23 m³/h (soit 385 l/min) et un débit restitué de 16,4 m³/h (275 l/min).
Il est équipé d’une cuve de 150 litres capable de supporter une pression maximale de 11 bars.
Le moteur de 4 CV (3 kW) fonctionne à une vitesse de rotation de 1200 tr/min.
Le temps de montée en pression de 0 à 10 bars est de 5 minutes 22 secondes.
Le niveau sonore atteint 96 dB(A) LWA.
Le compresseur est monté sur un châssis mobile avec brancard double, grosses roues de grand diamètre et une roue directrice avant équipée d’un frein, facilitant ainsi son déplacement.
Il comprend un équipement complet avec :
- soupape d’aide au démarrage pour un démarrage facilité,
- épurateur-détendeur GM à deux sorties dont une avec raccord rapide,
- sortie directe avec raccord rapide,
- contacteur manométrique,
- manomètre 16 bars,
- soupape de sécurité conforme CE,
- tuyauterie cuivre de grosse section,
- cordon d’alimentation 3 x 2,5 mm² d’une longueur de 3 mètres.
Le groupe bicylindre en V est entièrement en fonte, garantissant une meilleure stabilité et une excellente dissipation thermique des cylindres et des culasses en aluminium.
Les composants sont conçus pour durer avec des plaques-clapets doubles, une triple segmentation et des filtres à air à faibles pertes de charge (un filtre par cylindre).
Ce compresseur est destiné exclusivement à la compression d’air et doit être utilisé dans un environnement propre, bien aéré, à l’abri de l’eau et des gaz inflammables.
La température ambiante recommandée pour son fonctionnement est comprise entre 0 et 35 °C, avec un taux d’humidité maximal de 75 %.
Le compresseur doit être installé horizontalement, sur un support stable, et positionné à au moins 50 cm d’un mur.
Le démarrage s’effectue via un contacteur manométrique qui commande automatiquement l’arrêt et le redémarrage du moteur selon la pression dans la cuve.
La pression d’arrêt est réglée en usine entre 8 et 9 bars, la pression de redémarrage entre 5 et 6 bars.
La pression de travail est ajustable grâce à l’épurateur-détendeur, avec blocage du réglage pour éviter tout dérèglement.
Un entretien régulier est indispensable pour garantir la sécurité et la longévité du compresseur :
- purge fréquente du réservoir au moins une fois par semaine pour éviter la corrosion,
- contrôle et remplacement périodique de l’huile (huile recommandée : LACME HHP 100),
- nettoyage ou remplacement du filtre à air toutes les 50 heures d’utilisation,
- vérification du bon fonctionnement de la soupape de sécurité et des clapets,
- vidange et rinçage du carter tous les ans ou toutes les 150 heures de fonctionnement.
Le compresseur est conforme aux normes de sécurité NF EN ISO 12100 et NF EN 1012-1, ainsi qu’aux directives européennes en vigueur (Directive machines 2006/42/CE, Directive basse tension 2014/35/UE, Directive acoustique 2000/14/CE, etc.).
Il est livré avec un cordon d’alimentation monophasé 230 V, et doit être raccordé à une prise avec terre et protection différentielle.
Ce modèle est conçu pour un usage professionnel avec une puissance adaptée pour alimenter des outils pneumatiques jusqu’à 50 % de la capacité de production d’air.
Il est recommandé d’utiliser des tuyaux et raccords adaptés à la pression maximale et de ne jamais diriger le jet d’air vers des personnes ou animaux.
Enfin, ce compresseur est garanti 2 ans pièces et main d’œuvre, sous réserve du respect des consignes d’utilisation et d’entretien.
Le compresseur est monté sur un châssis mobile avec grosses roues de grand diamètre et une roue directrice avant équipée d’un frein, facilitant son déplacement. Il comprend un équipement complet : épurateur-détendeur GM à deux sorties (dont une avec raccord rapide), sortie directe avec raccord rapide, contacteur manométrique, manomètre 16 bars, soupape d’aide au démarrage, soupape de sécurité conforme CE, tuyauterie cuivre de grosse section et cordon d’alimentation 3 x 2,5 mm² de 3 mètres.
Le groupe bicylindre en V en fonte assure un meilleur refroidissement des cylindres et culasses en aluminium. Les composants sont conçus pour durer avec des plaques-clapets doubles, une triple segmentation et un filtre à air par cylindre à faibles pertes de charge.
Ce compresseur est destiné à la compression d’air dans un environnement propre, bien aéré, à l’abri de l’eau et des gaz inflammables. La plage de température recommandée est de 0 à 35 °C avec un taux d’humidité maximal de 75 %. Il doit être installé horizontalement sur un support stable, à au moins 50 cm d’un mur.
Le démarrage est automatique via un contacteur manométrique réglé en usine pour arrêter le moteur entre 8 et 9 bars et le redémarrer entre 5 et 6 bars. La pression de travail est ajustable avec blocage du réglage pour éviter tout dérèglement.
Un entretien régulier est nécessaire pour assurer sécurité et longévité : purge hebdomadaire du réservoir, contrôle et remplacement périodique de l’huile (huile recommandée LACME HHP 100), nettoyage ou remplacement du filtre à air toutes les 50 heures, vérification de la soupape de sécurité et des clapets, vidange et rinçage du carter tous les ans ou toutes les 150 heures.
Le compresseur répond aux normes NF EN ISO 12100, NF EN 1012-1 et aux directives européennes en vigueur (Directive machines 2006/42/CE, Directive basse tension 2014/35/UE, Directive acoustique 2000/14/CE). Il est livré avec un cordon d’alimentation monophasé 230 V, à raccorder à une prise avec terre et protection différentielle.
Ce modèle est conçu pour un usage professionnel, capable d’alimenter des outils pneumatiques jusqu’à 50 % de la capacité de production d’air. Il est recommandé d’utiliser des tuyaux et raccords adaptés à la pression maximale et de ne jamais diriger le jet d’air vers des personnes ou animaux.
Le compresseur est garanti 2 ans pièces et main d’œuvre sous réserve du respect des consignes d’utilisation et d’entretien.
- référence industrielle : 128500
- spécificités : monophasé
- équipement standard : épurateur-détendeur GM deux sorties raccords rapides, sortie directe raccord rapide, contacteur manométrique, soupape d'aide au démarrage, manomètre 16 bar, soupape de sécurité CE, roues gros diamètre, roue directrice avant avec frein, tuyauterie cuivre grosse section, cordon alimentation 3 x 2,5 mm² x 3 m
- conception du groupe : fonte bicylindre en V
- nombre de pistons : 2 V
- pression de service : 11 bar
- puissance moteur : 4 hp / 3 kW
- réservoir : 150 litres
- niveau sonore : 96 dB(a) LWA
- débit aspiré : 23 m³/h / 385 l/min
- débit restitué : 16,4 m³/h / 275 l/min
- temps de montée en pression : 5 min 22 s
- vitesse de rotation : 1200 tr/min
Le compresseur doit être utilisé exclusivement pour la compression d’air dans un environnement propre, bien aéré, à l’abri de l’eau et des gaz inflammables, avec une température ambiante comprise entre 0 et 35 °C et un taux d’humidité maximal de 75 %. Il doit être installé horizontalement sur un support stable, à au moins 50 cm d’un mur, et placé à distance d’au moins 3 mètres de la zone de travail pour éviter l’aspiration de projections.
Avant la première mise en route, il est nécessaire de purger totalement le réservoir en dépressurisant puis drainant la cuve. Le niveau d’huile doit être vérifié et complété si nécessaire, en utilisant l’huile recommandée LACME HHP 100. Le compresseur poursuit une période de rodage d’environ 15 heures sans intervention spécifique.
L’entretien régulier comprend la purge fréquente du réservoir au moins une fois par semaine pour éviter la corrosion, le contrôle et remplacement périodique de l’huile (vidange après la période de rodage puis tous les ans ou toutes les 150 heures), le nettoyage ou remplacement du filtre à air toutes les 50 heures, et la vérification du bon fonctionnement de la soupape de sécurité et des clapets. La vidange s’effectue en dévissant le bouchon de vidange, en laissant couler l’huile usagée, puis en remplissant à nouveau jusqu’au niveau correct.
En cas de dysfonctionnement, des causes possibles sont indiquées, telles que la tension insuffisante, une fuite sur la tuyauterie, une courroie détendue, un filtre encrassé, ou des clapets bloqués. Le compresseur ne doit jamais être utilisé sans être raccordé à un outil consommateur d’air pour éviter une détente d’air non contrôlée. Il est interdit de diriger le jet d’air vers des personnes ou des animaux.
Le compresseur est mobile grâce à ses grosses roues et une roue directrice avant avec frein, facilitant son déplacement par la poignée prévue à cet effet.
Enfin, le compresseur est garanti 2 ans pièces et main d’œuvre sous réserve du respect des consignes d’utilisation et d’entretien.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
À quoi correspond la capacité et la pression du compresseur Comprestar 23V150M ?
Ce compresseur dispose d’un réservoir de 150 litres pouvant supporter une pression maximale de 11 bars. Il délivre un débit aspiré de 23 m³/h (385 l/min) et un débit restitué de 16,4 m³/h (275 l/min), adapté à une utilisation professionnelle avec des outils pneumatiques jusqu’à 50 % de cette capacité.
Comment régler la pression de travail du compresseur ?
La pression de travail se règle via l’épurateur-détendeur. Il faut débloquer le cabochon, tourner pour ajuster la pression souhaitée, puis bloquer le réglage pour éviter tout dérèglement. La pression doit rester inférieure à la pression de redémarrage automatique du contacteur manométrique (5 à 6 bars).
Quelles sont les conditions d’installation et d’utilisation recommandées ?
Le compresseur doit être installé horizontalement sur un support stable, dans un environnement propre, bien aéré, à l’abri de l’eau et des gaz inflammables. La température ambiante doit être comprise entre 0 et 35 °C, avec un taux d’humidité maximal de 75 %. Il faut le positionner à au moins 50 cm d’un mur et à 3 mètres de la zone de travail.
Quels sont les éléments facilitant la mobilité du compresseur ?
Le compresseur est monté sur un châssis mobile équipé de grosses roues de grand diamètre et d’une roue directrice avant avec frein, permettant un déplacement aisé sur chantier ou en atelier via un brancard double.
Quels sont les entretiens réguliers indispensables pour assurer la sécurité et la longévité ?
Il est nécessaire de purger le réservoir au moins une fois par semaine pour éviter la corrosion. Le filtre à air doit être nettoyé ou remplacé toutes les 50 heures. L’huile doit être contrôlée et remplacée après la période de rodage puis tous les ans ou toutes les 150 heures. La soupape de sécurité et les clapets doivent être vérifiés régulièrement.
Comment fonctionne le démarrage et l’arrêt automatique du compresseur ?
Le démarrage est commandé par un contacteur manométrique qui arrête le moteur lorsque la pression atteint 8 à 9 bars et le redémarre automatiquement lorsque la pression descend à 5 à 6 bars. L’utilisateur peut aussi arrêter manuellement le compresseur via le bouton marche/arrêt.
