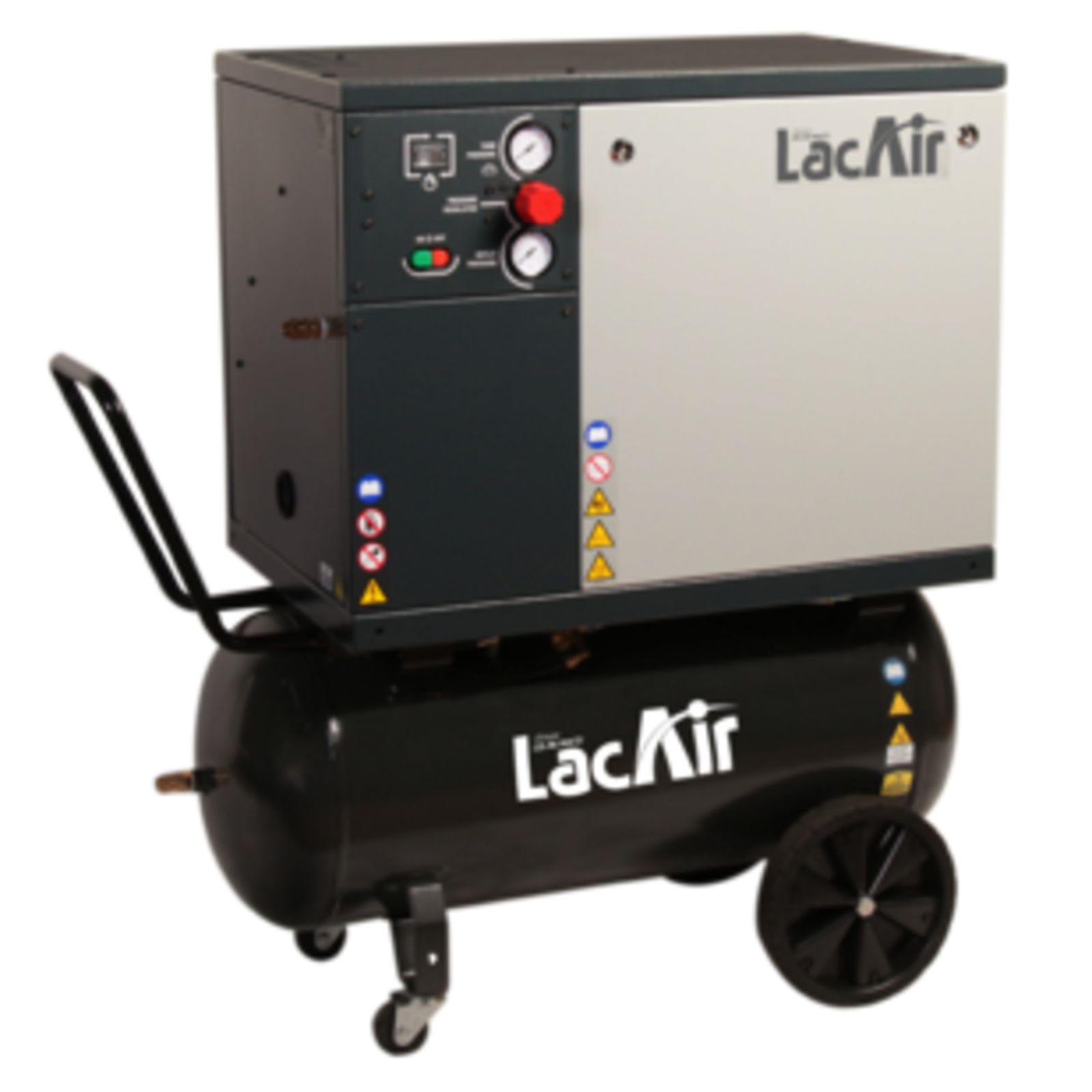

Compresseur mobile Insonorisé C22/100M - 21,9 m³/h - 230V - 10 bar - 65 dB(A) LACME - 464721
Référence : LACM464721
Découvrez Compresseur mobile Insonorisé C22/100M - 21,9 m³/h - 230V - 10 bar - 65 dB(A) LACME - 464721 disponible à l'achat
- Fonctionnement silencieux avec 65 dB(A) grâce au caisson insonorisé
- Réservoir de 100 litres pour une autonomie prolongée
- Débit aspiré de 21.9 m³/h et pression max de 10 bar
- Mobilité assurée par roues de 250 mm et poignée démontable
- Montée en pression rapide en 3 minutes 15 secondes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur mobile insonorisé à entraînement par courroie, monophasé, équipé d’un groupe bicylindre en ligne monoétagé.
Ce compresseur dispose d’un débit aspiré de 21,9 m³/h (365 l/min) et d’un débit restitué de 16,2 m³/h (270 l/min).
Il est doté d’un réservoir horizontal d’une capacité de 100 litres et d’une pression de service maximale de 10 bars.
Le moteur développe une puissance de 3 chevaux (2,2 kW) et fonctionne sous une tension de 230 V monophasé.
La vitesse de rotation est de 1375 tours par minute.
Le temps de montée en pression de 0 à 8 bars est de 3 minutes 15 secondes.
Le niveau sonore est limité à 65 dB(A) LWA grâce à son caisson insonorisé avec panneaux spéciaux anti-bruit et mousse insonorisante intégrée.
Le groupe est conçu avec un carter en aluminium, des cylindres en fonte garantissant une longue durée de vie, une triple segmentation, une plaque clapet haut rendement et une culasse en aluminium.
Il est équipé d’une soupape d’aide au démarrage et d’un filtre à air avec élément en mousse.
L’équipement standard comprend un tableau de bord complet situé en face avant pour faciliter l’utilisation et la maintenance.
Ce tableau intègre un compteur horaire, un régulateur, un bouton marche/arrêt (ON/vert et OFF/rouge), deux manomètres (pression de cuve et pression régulée), ainsi que deux sorties rapides raccord ISO B (une sortie régulée et une sortie directe au bout de cuve).
Le compresseur est également équipé d’un électroventilateur contrôlé par thermostat pour limiter la température à l’intérieur du caisson.
La tuyauterie est en cuivre de grosse section assurant la liaison entre le groupe et le châssis, complétée par un flexible haute température entre le châssis et la cuve.
Pour la mobilité, il dispose de grandes roues de 250 mm de diamètre, dont des roues directrices à l’avant, ainsi que d’une poignée de cuve démontable.
Le cordon d’alimentation mesure 1,30 m avec une section de 3 x 2,5 mm².
Le panneau avant du caisson s’ouvre facilement pour un accès rapide aux organes internes, facilitant ainsi les opérations de maintenance.
Le contrôle du niveau d’huile s’effectue par une jauge visible, tandis que la vidange et le remplissage d’huile sont rendus aisés grâce au positionnement pratique du groupe.
Ce compresseur est compact et mobile, avec un encombrement de 109 cm de longueur, 56 cm de largeur et 111 cm de hauteur, pour un poids de 113 kg.
Il est destiné à une utilisation en intérieur, dans des locaux bien ventilés, à température ambiante comprise entre +5°C et +40°C, exempts de poussières, acides, vapeurs, gaz explosifs ou inflammables.
Il doit être placé sur un support stable, en position horizontale, et respecter une distance de sécurité d’au moins 4 mètres avec la zone de travail.
L’utilisation est simple grâce au bouton marche/arrêt et au compteur horaire permettant de planifier l’entretien.
L’entretien est limité et facilité par la conception du produit.
Les opérations d’entretien recommandées incluent le nettoyage périodique du filtre d’aspiration, la vérification et le serrage des tendeurs de courroies, la vidange d’huile toutes les 300 heures (avec huile minérale SAE 40 ou SAE 20 pour climats froids), ainsi que la purge régulière de l’eau condensée du réservoir afin d’éviter la corrosion.
La tension des courroies doit être vérifiée régulièrement et ajustée pour garantir une flexion d’environ 1 cm.
Le compresseur respecte les normes européennes en vigueur (EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3) et est conforme aux directives communautaires 2006/42/CE, 2014/30/UE, 2011/65/UE.
Enfin, il est recommandé de stocker le compresseur dans un endroit sec, à l’abri des accès non autorisés, en position verticale, et de veiller à ce que tous les panneaux insonorisants soient bien fixés avant la mise en marche.
Ce compresseur est idéal pour la production d’air comprimé destiné à alimenter des outils pneumatiques, avec un fonctionnement silencieux et une grande facilité d’utilisation et d’entretien.
Ce compresseur offre un débit aspiré de 21,9 m³/h (365 l/min) et un débit restitué de 16,2 m³/h (270 l/min). La pression de service maximale est de 10 bars, avec un temps de montée en pression de 0 à 8 bars de 3 minutes 15 secondes. Le moteur développe une puissance de 3 chevaux (2,2 kW) et fonctionne sous une tension monophasée de 230 V. La vitesse de rotation est de 1375 tours par minute.
Le compresseur est monté sur un réservoir horizontal de 100 litres. Son niveau sonore est limité à 65 dB(A) LWA grâce à un caisson insonorisé intégrant des panneaux spéciaux anti-bruit et une mousse insonorisante. Il est équipé d’un électroventilateur contrôlé par thermostat pour réguler la température à l’intérieur du caisson.
Le tableau de bord situé en face avant facilite l’utilisation et la maintenance. Il comprend un compteur horaire, un régulateur, un bouton marche (ON/vert), un bouton arrêt (OFF/rouge), deux manomètres (pression de cuve et pression régulée), ainsi que deux sorties rapides raccord ISO B (une sortie régulée et une sortie directe au bout de cuve).
La tuyauterie en cuivre de grosse section assure la liaison entre le groupe et le châssis, complétée par un flexible haute température entre le châssis et la cuve. Pour la mobilité, le compresseur est équipé de grandes roues de 250 mm de diamètre, dont des roues directrices à l’avant, ainsi que d’une poignée de cuve démontable. Le cordon d’alimentation mesure 1,30 m avec une section de 3 x 2,5 mm².
L’accès aux organes internes est facilité par un panneau avant à ouverture rapide, permettant un entretien simple. Le contrôle du niveau d’huile se fait via une jauge visible, et la vidange ainsi que le remplissage d’huile sont aisés grâce au positionnement pratique du groupe.
Ce compresseur est compact avec des dimensions de 109 cm de longueur, 56 cm de largeur et 111 cm de hauteur, pour un poids total de 113 kg. Il est destiné à une utilisation en intérieur, dans des locaux bien ventilés, à température ambiante comprise entre +5°C et +40°C, à l’abri de poussières, acides, vapeurs, gaz explosifs ou inflammables. Il doit être placé sur un support stable en position horizontale, avec une distance de sécurité d’au moins 4 mètres par rapport à la zone de travail.
Les opérations d’entretien recommandées incluent le nettoyage périodique du filtre d’aspiration, la vérification et le serrage des tendeurs de courroies, la vidange d’huile toutes les 300 heures (huile minérale SAE 40 ou SAE 20 pour climats froids), ainsi que la purge régulière de l’eau condensée du réservoir pour éviter la corrosion. La tension des courroies doit être ajustée pour garantir une flexion d’environ 1 cm.
Le compresseur respecte les normes européennes EN 1012-1, EN 60204-1, EN 55014-1, EN 55014-2, EN 61000-3-2 et EN 61000-3-3, et est conforme aux directives communautaires 2006/42/CE, 2014/30/UE et 2011/65/UE.
Il est idéal pour la production d’air comprimé destiné à alimenter des outils pneumatiques, offrant un fonctionnement silencieux, une grande facilité d’utilisation et un entretien simplifié.
- référence industrielle : 464721
- spécificités : monophasé
- équipement standard : caisson insonorisé avec panneaux spéciaux anti-bruit, tableau de bord avec compteur horaire, régulateur, bouton marche (ON/vert), bouton arrêt (OFF/rouge), manomètre pression de cuve, manomètre pression régulée, sortie régulée raccord rapide ISO B, sortie directe raccord rapide ISO B (bout de cuve), tuyauterie cuivre grosse section liaison groupe/châssis, flexible haute température liaison châssis/cuve, roues gros diamètre Ø 250 mm, roues directrices avant, poignée de cuve démontable, cordon d’alimentation 3 x 2,5 mm² x 1,30 m
- conception du groupe : groupe bicylindre en ligne monoétagé, carter en aluminium, cylindres en fonte, triple segmentation, plaque clapet haut rendement, culasse en aluminium, soupape d’aide au démarrage, filtre à air avec élément en mousse
- nombre de pistons : 2/1
- pression de service : 10 bar
- puissance moteur : 3 hp (2,2 kW)
- réservoir : 100 litres
- niveau sonore : 65 dB(A) LWA
- débit aspiré : 21,9 m³/h (365 l/min)
- débit restitué : 16,2 m³/h (270 l/min)
- temps de montée en pression (0 à 8 bars) : 3 min 15 s
- vitesse de rotation : 1375 tr/min
Le réglage de la pression de sortie s’effectue par un régulateur situé sur le panneau de commande, dont la valeur peut être ajustée pour correspondre aux besoins des outils pneumatiques utilisés.
Ce compresseur est destiné à la production d’air comprimé pour alimenter des outils pneumatiques. Il doit être utilisé en intérieur, dans des locaux bien ventilés, à température ambiante comprise entre +5°C et +40°C, exempts de poussières, acides, vapeurs, gaz explosifs ou inflammables. Il doit être placé sur un support stable, en position horizontale, avec une distance de sécurité minimale d’au moins 4 mètres entre le compresseur et la zone de travail.
Pour déplacer le compresseur, il est équipé de grandes roues et d’une poignée démontable.
En cas de dysfonctionnement, comme une intervention de la protection thermique, l’utilisateur doit mettre la machine hors tension, la débrancher, puis réarmer manuellement la protection thermique via un bouton situé sur le moteur. Le compresseur est aussi équipé d’un bouton d’arrêt d’urgence accessible sur le panneau de commande.
L’entretien courant comprend le nettoyage régulier du filtre d’aspiration, la vidange d’huile toutes les 300 heures (après les 100 premières heures), la purge régulière de l’eau condensée du réservoir, ainsi que le contrôle et la tension des courroies. Ces opérations permettent de maintenir le rendement et la durabilité du compresseur.
Avant toute intervention d’entretien, il faut impérativement éteindre la machine, la débrancher et vider entièrement le réservoir. Le panneau avant s’ouvre facilement pour accéder aux organes internes.
Le compresseur doit être stocké dans un endroit sec, en position verticale, et son accès doit être limité aux personnes autorisées.
Le résultat attendu est un fonctionnement en cycle automatique, avec production d’air comprimé à pression réglée, assurant une alimentation stable et conforme aux besoins des outils pneumatiques utilisés.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères à vérifier pour choisir ce compresseur mobile insonorisé ?
Il faut vérifier que le débit aspiré de 21,9 m³/h et le débit restitué de 16,2 m³/h correspondent aux besoins en air comprimé de vos outils. La pression maximale de service est de 10 bars, avec un réservoir de 100 litres. Le moteur monophasé de 3 chevaux (2,2 kW) fonctionne sous 230 V. Le niveau sonore est limité à 65 dB(A) grâce au caisson insonorisé. Ces caractéristiques sont adaptées à un usage en intérieur dans des locaux bien ventilés.
Comment s’assurer que le compresseur est compatible avec mes outils pneumatiques ?
La pression de sortie est réglable via un régulateur situé sur le tableau de bord, permettant d’ajuster la pression en fonction des exigences des outils. Il faut vérifier que la consommation d’air et la pression maximale d’exercice de vos outils soient compatibles avec la pression réglée et le débit fourni par le compresseur (16,2 m³/h restitués).
Quelles sont les conditions d’utilisation recommandées pour ce compresseur ?
Ce compresseur est conçu pour une utilisation en intérieur, dans des locaux exempts de poussières, acides, vapeurs, gaz explosifs ou inflammables, avec une température ambiante comprise entre +5°C et +40°C. Il doit être posé sur un support stable, en position horizontale, et respecter une distance d’au moins 4 mètres entre le compresseur et la zone de travail.
Quels sont les points importants pour l’entretien courant de ce compresseur ?
L’entretien comprend le nettoyage régulier du filtre d’aspiration, la vidange d’huile toutes les 300 heures après les 100 premières heures, la purge régulière de l’eau condensée du réservoir, ainsi que la vérification et la tension des courroies pour assurer une flexion d’environ 1 cm. Le panneau avant s’ouvre facilement pour accéder aux organes internes et faciliter ces opérations.
Quelles précautions de sécurité sont à respecter lors de l’utilisation ?
Il est impératif de ne jamais diriger le jet d’air vers des personnes ou des animaux, et de porter des lunettes de protection. Le compresseur ne doit pas être utilisé avec les pieds ou mains mouillés, ni déplacé ou débranché en tirant sur le câble. Avant toute intervention, il faut éteindre la machine, la débrancher et vider entièrement le réservoir. De plus, le compresseur doit être utilisé uniquement pour la compression d’air et dans des environnements appropriés.
