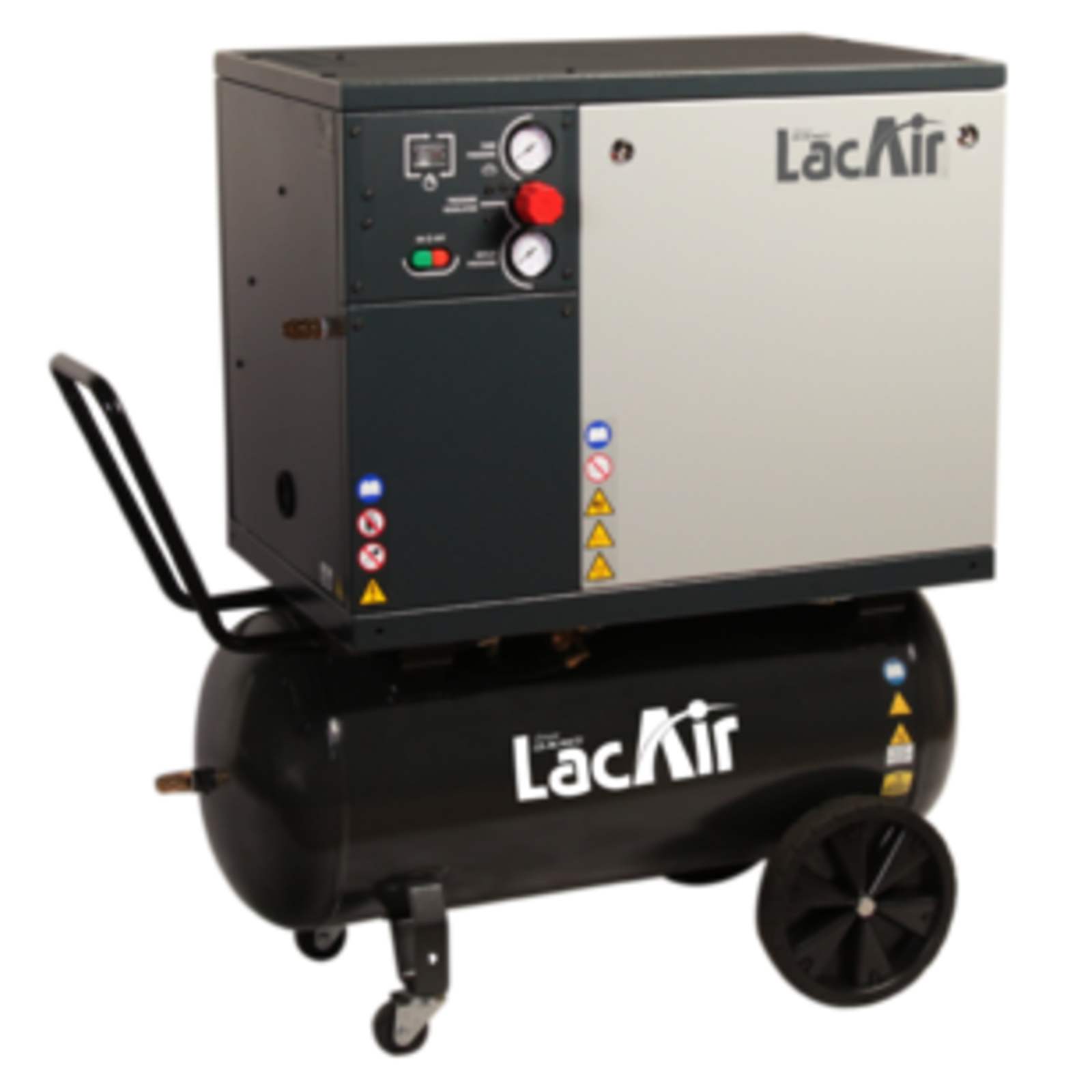

Compresseur mobile Insonorisé C22/100T - 21,9 m³/h - 400V - 10 bar - 65 dB(A) LACME - 464722
Référence : LACM464722
Découvrez Compresseur mobile Insonorisé C22/100T - 21,9 m³/h - 400V - 10 bar - 65 dB(A) LACME - 464722 disponible à l'achat
- Caisson insonorisé garantissant un niveau sonore de 65 dB(A)
- Débit aspiré de 21.9 m³/h pour une performance efficace
- Réservoir de 100 litres avec pression maximale de 10 bar
- Monté sur roues de 250 mm pour un déplacement aisé
- Accès simplifié pour un entretien rapide et régulier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compresseur mobile insonorisé triphasé à entraînement par courroie, modèle C22/100T, référence 464722.
Ce compresseur bicylindre en ligne monoétagé offre un débit aspiré de 21,9 m³/h (365 l/min) et un débit restitué de 16,2 m³/h (270 l/min).
Il est équipé d’un réservoir horizontal de 100 litres, avec une pression de service maximale de 10 bars.
Le moteur développe une puissance de 3 CV (2,2 kW) avec une vitesse de rotation de 1375 tr/min.
Le temps de montée en pression de 0 à 8 bars est de 3 minutes 15 secondes.
Le compresseur est conçu pour un usage en intérieur, dans des locaux bien ventilés, avec une température ambiante comprise entre +5°C et +40°C.
Il doit être positionné sur un support stable et horizontal, avec un espace libre d’au moins 60 cm autour pour assurer une bonne ventilation et un refroidissement optimal.
Une distance de sécurité minimale de 4 à 6 mètres doit être respectée entre le compresseur et la zone de travail.
L’appareil est doté d’un caisson insonorisé avec mousse anti-bruit, garantissant un faible niveau sonore de 65 dB(A) LWA pour un confort acoustique.
Un électroventilateur indépendant, commandé par thermostat, limite la température à l’intérieur du caisson.
Le tableau de bord accessible en façade regroupe toutes les commandes et instruments nécessaires :
- bouton marche/arrêt (ON/vert, OFF/rouge)
- compteur horaire pour planifier l’entretien
- régulateur de pression
- manomètre de pression de cuve et manomètre de pression régulée
- sorties rapides ISO B (directe et régulée)
La conception du groupe comprend un carter en aluminium, un cylindre en fonte pour la longévité, une triple segmentation, une plaque clapet haut rendement, une culasse en aluminium, une soupape d’aide au démarrage et un filtre à air avec élément en mousse.
Le compresseur est monté sur un châssis équipé de roues de gros diamètre (Ø 250 mm) avec roues directrices avant et poignée de cuve démontable, facilitant son déplacement.
Le cordon d’alimentation est de type 4 x 1,5 mm² d’une longueur de 1,30 m.
L’entretien est simplifié grâce au panneau avant à ouverture facile, permettant un accès rapide aux organes.
Le contrôle du niveau d’huile se fait par une jauge visible, avec vidange et remplissage aisés.
La vidange d’huile doit être effectuée après les 100 premières heures de fonctionnement, puis toutes les 300 heures, avec une huile minérale SAE 40 (SAE 20 conseillé pour climats froids).
Le filtre d’aspiration doit être nettoyé régulièrement pour éviter une usure prématurée du compresseur.
Le liquide de condensation doit être périodiquement évacué via le clapet de purge au fond du réservoir pour prévenir la corrosion.
La tension des courroies est à vérifier périodiquement, avec une flexion d’environ 1 cm sous pression.
Le compresseur dispose d’un clapet de sécurité sur le réservoir et d’un second sur le poumon compensateur pour éviter toute surpression.
En cas d’intervention, il est recommandé de couper l’alimentation électrique et de vidanger le réservoir.
Ce modèle est conforme aux directives européennes 2006/42/CE, 2014/30/UE, 2011/65/UE et aux normes harmonisées EN 1012-1, EN 60204-1, EN 55014-1 et 2, EN 61000-3-2, EN 61000-3-3.
Le compresseur est destiné à la production d’air comprimé pour outils pneumatiques et autres applications compatibles.
Il ne doit pas être utilisé en extérieur ni avec d’autres gaz que l’air comprimé.
Le respect des consignes de sécurité et d’utilisation est impératif pour garantir un fonctionnement optimal et sécurisé.
Dimensions : 109 x 56 x 111 cm (L x l x h).
Poids : 113 kg.
En résumé, ce compresseur mobile insonorisé est compact, facile à utiliser et à entretenir, avec une conception robuste assurant durabilité et performances fiables dans un environnement professionnel.
Le compresseur est conçu pour un usage en intérieur, dans des locaux bien ventilés, avec une température ambiante comprise entre +5°C et +40°C. Il doit être positionné sur un support stable et horizontal, avec un espace libre d’au moins 60 cm autour pour assurer une bonne ventilation et un refroidissement optimal. Une distance de sécurité minimale de 4 à 6 mètres doit être respectée entre le compresseur et la zone de travail.
L’appareil est doté d’un caisson insonorisé avec mousse anti-bruit, garantissant un faible niveau sonore de 65 dB(A) LWA pour un confort acoustique. Un électroventilateur indépendant, commandé par thermostat, limite la température à l’intérieur du caisson.
Le tableau de bord accessible en façade regroupe toutes les commandes et instruments nécessaires : bouton marche/arrêt (ON/vert, OFF/rouge), compteur horaire pour planifier l’entretien, régulateur de pression, manomètres de pression de cuve et régulée, sorties rapides ISO B (directe et régulée).
La conception du groupe comprend un carter en aluminium, un cylindre en fonte pour la longévité, une triple segmentation, une plaque clapet haut rendement, une culasse en aluminium, une soupape d’aide au démarrage et un filtre à air avec élément en mousse.
Le compresseur est monté sur un châssis équipé de roues de gros diamètre (Ø 250 mm) avec roues directrices avant et poignée de cuve démontable, facilitant son déplacement. Le cordon d’alimentation est de type 4 x 1,5 mm² d’une longueur de 1,30 m.
L’entretien est simplifié grâce au panneau avant à ouverture facile, permettant un accès rapide aux organes. Le contrôle du niveau d’huile se fait par une jauge visible, avec vidange et remplissage aisés. La vidange d’huile doit être effectuée après les 100 premières heures de fonctionnement, puis toutes les 300 heures, avec une huile minérale SAE 40 (SAE 20 conseillé pour climats froids). Le filtre d’aspiration doit être nettoyé régulièrement pour éviter une usure prématurée. Le liquide de condensation doit être périodiquement évacué via le clapet de purge au fond du réservoir pour prévenir la corrosion. La tension des courroies est à vérifier périodiquement avec une flexion d’environ 1 cm sous pression.
Le compresseur dispose d’un clapet de sécurité sur le réservoir et d’un second sur le poumon compensateur pour éviter toute surpression. En cas d’intervention, il est recommandé de couper l’alimentation électrique et de vidanger le réservoir.
Ce modèle est conforme aux directives européennes 2006/42/CE, 2014/30/UE, 2011/65/UE ainsi qu’aux normes harmonisées EN 1012-1, EN 60204-1, EN 55014-1 et 2, EN 61000-3-2, EN 61000-3-3.
Le compresseur est destiné à la production d’air comprimé pour outils pneumatiques et autres applications compatibles. Il ne doit pas être utilisé en extérieur ni avec d’autres gaz que l’air comprimé.
Dimensions : 109 x 56 x 111 cm (L x l x h). Poids : 113 kg.
Ce compresseur mobile insonorisé est compact, facile à utiliser et à entretenir, avec une conception robuste assurant durabilité et performances fiables dans un environnement professionnel.
- référence industrielle : 464722
- spécificités : triphasé
- équipement standard : caisson insonorisé avec panneaux spéciaux anti-bruit, tableau de bord avec compteur horaire, régulateur, bouton marche (ON/vert), bouton arrêt (OFF/rouge), manomètre pression de cuve, manomètre pression régulée, sortie régulée raccord rapide ISO B, sortie directe raccord rapide ISO B (bout de cuve), tuyauterie cuivre grosse section liaison groupe/châssis, flexible HT liaison châssis/cuve, roues gros diamètre Ø 250 mm, roues directrices avant, poignée de cuve démontable, cordon d’alimentation 4 x 1,5 mm² x 1,30 m
- conception du groupe : groupe bicylindre en ligne, monoétagé, carter en alu, cylindre en fonte, triple segmentation, plaque clapet haut rendement, culasse en alu, soupape d’aide au démarrage, filtre à air avec élément en mousse
- nombre piston : 2/1
- pression de service : 10 bar
- puissance moteur : 3 hp / 2,2 kW
- réservoir : 100 litre(s)
- niveau sonore : 65 dB(a) LWA
- débit aspiré : 21,9 m³/h / 365 l/mn
- débit restitué : 16,2 m³/h / 270 l/mn
- temps de montée en pression : 3 min 15
- vitesse de rotation : 1375 tr/min
Pour démarrer le compresseur, il faut appuyer sur l’interrupteur vert « ON » situé sur le panneau de commande. Le compresseur fonctionne automatiquement en cycle : il s’arrête lorsque la pression maximale est atteinte, en dépressurisant la tête et le tuyau d’amenée pour réduire la charge moteur, puis redémarre automatiquement lorsque la pression descend en dessous du seuil minimal réglé. Le réglage de la pression de sortie s’effectue via un régulateur accessible sur le tableau de bord.
Le compresseur est destiné à produire de l’air comprimé pour alimenter des outils pneumatiques et autres applications compatibles. Il ne doit pas être utilisé en extérieur, ni avec d’autres gaz que l’air comprimé.
Pour son déplacement, le compresseur est équipé de roues de gros diamètre et d’une poignée démontable. Il est recommandé d’utiliser des moyens appropriés (transpalette, chariot élévateur) pour le déplacer.
En cas d’entretien ou d’intervention, le compresseur doit être mis hors tension via l’interrupteur, débranché, et le réservoir vidé. Le panneau avant s’ouvre facilement pour accéder aux organes internes. Le niveau d’huile se contrôle via une jauge visible, avec des opérations de vidange et de remplissage à effectuer selon les intervalles indiqués. Le filtre d’aspiration doit être nettoyé régulièrement pour éviter une usure prématurée. Le liquide de condensation accumulé dans le réservoir doit être périodiquement évacué via le clapet de purge.
La tension des courroies est à vérifier périodiquement ; la courroie doit présenter une flexion d’environ 1 cm. Le réglage s’effectue par une vis accessible après retrait de certains panneaux.
Le compresseur dispose d’un tableau de bord regroupant toutes les commandes et indicateurs nécessaires : bouton marche/arrêt, compteur horaire, régulateur de pression, manomètres, sorties rapides ISO B. Un électroventilateur commandé par thermostat limite la température à l’intérieur du caisson.
En cas de fonctionnement non conforme, comme un arrêt par intervention de la protection thermique ou un démarrage impossible, il est conseillé de couper l’alimentation, vérifier les causes (niveau d’huile, tension des courroies, électrovalve, etc.) et réarmer la protection thermique si nécessaire.
Le compresseur doit être utilisé uniquement pour la compression d’air et dans le respect des consignes d’utilisation spécifiques à son environnement et à son usage.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères d’installation à respecter pour ce compresseur mobile insonorisé ?
Le compresseur doit être installé en intérieur, dans un local bien ventilé, avec une température comprise entre +5°C et +40°C. Il doit reposer sur un support stable et horizontal et être positionné avec un espace libre d’au moins 60 cm autour pour assurer une bonne ventilation et un refroidissement optimal. Il est également nécessaire de respecter une distance de sécurité de 4 à 6 mètres entre le compresseur et la zone de travail.
Comment s’effectue le démarrage et le fonctionnement automatique du compresseur ?
Le démarrage se fait par l’appui sur l’interrupteur vert « ON » situé sur le panneau de commande. Le compresseur fonctionne en cycle automatique : il s’arrête lorsque la pression maximale est atteinte, en dépressurisant la tête et le tuyau d’amenée pour réduire la charge moteur, puis redémarre automatiquement dès que la pression descend en dessous du seuil minimal réglé via le régulateur accessible sur le tableau de bord.
Quelles sont les opérations d’entretien indispensables pour garantir la longévité du compresseur ?
Il est nécessaire de vidanger l’huile après les 100 premières heures de fonctionnement puis toutes les 300 heures, en utilisant une huile minérale SAE 40 (SAE 20 conseillé pour climats froids). Le filtre d’aspiration doit être nettoyé régulièrement pour éviter une usure prématurée. Le liquide de condensation accumulé dans le réservoir doit être évacué périodiquement via le clapet de purge pour prévenir la corrosion. La tension des courroies doit être vérifiée périodiquement et ajustée si nécessaire pour maintenir une flexion d’environ 1 cm.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est équipé d’un clapet de sécurité sur le réservoir et d’un second sur le poumon compensateur pour éviter toute surpression. Il dispose aussi d’une protection thermique qui coupe automatiquement l’alimentation en cas de surcharge moteur. En cas d’intervention, il est impératif de couper l’alimentation électrique et de vidanger le réservoir avant toute opération.
Quelles sont les limites d’utilisation de ce compresseur ?
Ce compresseur est conçu exclusivement pour la compression d’air en intérieur et ne doit pas être utilisé en extérieur ni avec d’autres gaz que l’air comprimé. Il ne convient pas aux applications pharmaceutiques, alimentaires ou hospitalières sans traitements spécifiques ultérieurs, ni pour le remplissage de bouteilles de plongée. L’usage doit respecter les consignes de sécurité et d’installation pour garantir un fonctionnement optimal et sécurisé.
