Compresseur vis variable 25 cv 9,5 bar 156,9 m³/h LACME asv 25 Triphasé - 469504
Référence : LACM469504
Découvrez Compresseur vis variable 25 cv 9,5 bar 156,9 m³/h LACME asv 25 Triphasé - 469504 disponible à l'achat
- Triphasé avec moteur IE3, 25 CV, 18,5 kW.
- Débit variable de 46,2 à 156,9 m³/h.
- Faible niveau sonore de 69 dB(A).
- Contrôleur de phase avec variateur de vitesse.
- Pression de service à 9,5 bar.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

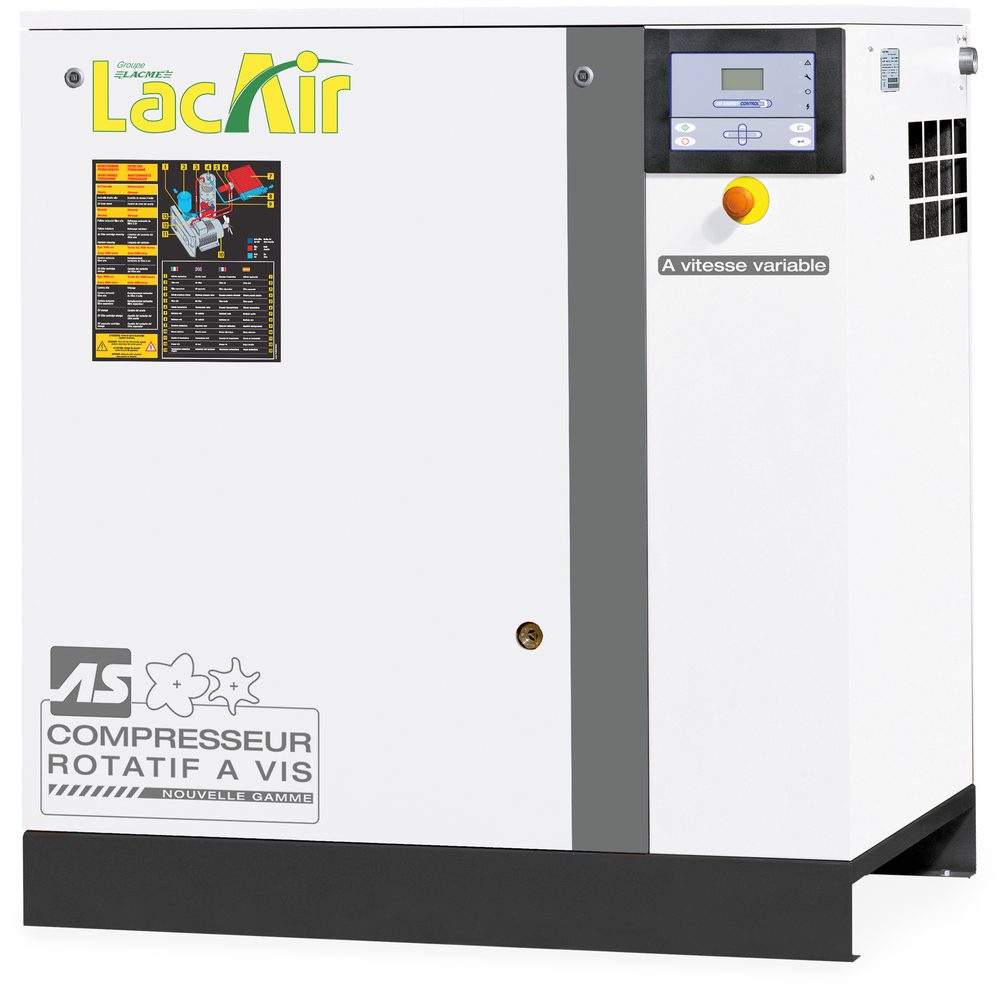

Nous vous présentons le compresseur rotatif à vis, à vitesse variable, bloc vis ENDURO, triphasé, 46,2 à 156,9 m³/h. Faible niveau sonore : 69 dB(A).
- Compact entièrement protégé
- Bloc vis ENDURO : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Variateur de vitesse (Danfoss) : débit adapté aux besoins, démarrage en douceur (progressif) Moteur IE3 (haut rendement) Puissant : jusqu'à 156,9 m³/h Ventilateur radial sur arbre moteur : flux d'air supérieur Faible niveau sonore : 69 dB (A)
Compresseur rotatif à vis, à vitesse variable, bloc vis et séparateur distinct, entraînement par courroie, débit de 46,2 à 156,9 m³/h, pression de service 9,5 bar (disponible en version 7,5 ou 12,5 bar), moteur triphasé IE3 (25 CV - 18,5 kW), démarrage étoile/triangle, contrôleur de phase, tableau de commande Air Energy Control 3+ (système Maître/Esclave)
Pour une durée de vie accrue et fonctionnement optimum du compresseur : respecter les conseils d'installation mentionnés dans la notice jointe
Le bloc vis ENDURO garantit une haute efficacité et une grande endurance. Le système de séparation air/huile est à 3 étages pour une séparation optimale. La gestion de la vitesse est assurée par un variateur Danfoss, permettant un débit adapté aux besoins réels, avec un démarrage progressif pour limiter les contraintes mécaniques. Un ventilateur radial monté sur l’arbre moteur assure un flux d’air supérieur.
Le compresseur est équipé d’un tableau de commande électronique AIR ENERGY CONTROL 3+ simple d’utilisation et intuitif. Ce tableau affiche en temps réel les paramètres essentiels au bon fonctionnement : pression et température de l’huile, heures totales de travail et en charge, état du compresseur (marche à vide, compression, alarmes). Il permet également de régler l’horloge, les heures de démarrage et d’arrêt automatique, les pressions mini et maxi, ainsi que la réinitialisation des alarmes.
Caractéristiques techniques principales :
- Alimentation triphasée 400 V
- Pression de service : 9,5 bar
- Débit mini : 46,2 m³/h (770 l/min)
- Débit maxi : 156,9 m³/h (2615 l/min)
- Vitesse de rotation du bloc vis : 1960 à 5400 tr/min
- Puissance moteur : 25 CV (18,5 kW)
- Niveau sonore : 69 dB(A)
- Dimensions (L x l x h) : 121 x 81 x 122 cm
- Poids : 370 kg
Équipements standards :
- Châssis robuste et facilement transportable
- Bouton d’arrêt d’urgence
- Contrôleur de phases par variateur de vitesse
- Flexible de connexion réservoir ou réseau (1" de diamètre, longueur 1,50 m)
- Tous les filtres, voyants et bouchons d’huile sont accessibles à l’avant pour faciliter l’entretien par une seule personne
- Pas de cordon d’alimentation fourni
Fonctionnement et avantages :
La technologie INVERTER permet une économie d’énergie d’environ 25 % en adaptant précisément la production d’air à la demande réelle. Le compresseur maintient une pression constante malgré les variations de débit. Son système de commande optimise la gestion et la surveillance, assurant une utilisation fiable et économique.
Conditions d’utilisation et recommandations :
Pour garantir une durée de vie optimale et un fonctionnement performant, il est conseillé de respecter les consignes d’installation et d’entretien mentionnées dans la notice fournie. Des kits d’entretien sont disponibles pour 2000h et 4000h de fonctionnement.
Ce compresseur est adapté aux applications industrielles nécessitant un débit d’air continu et ajusté, avec un équipement robuste, économique et facile à entretenir.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3+ Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1" long. 1.50 m) Contrôleur de phase par variateur de vitesse Sans cordon d'alimentation
- Pression de service : 9,5
- Puissance moteur 1 : 25
- Puissance moteur 2 : 18.5
- Niveau sonore : 69
- Débit maxi 1 : 2615
- Débit maxi 2 : 156.9
- Débit mini 1 : 46.2
- Débit mini 2 : 770
- Vitesse de rotation maxi : 5400
- Vitesse de rotation mini : 1960
Le compresseur est destiné à fournir un débit d'air comprimé continu et ajusté, principalement pour des applications industrielles nécessitant un débit d’air adapté et un fonctionnement économique. Il doit être utilisé dans un local ventilé, sec, bien aéré et non poussiéreux, avec une température ambiante comprise entre 2 °C et 40 °C.
Pour la mise en marche, le compresseur doit être correctement installé avec un raccordement électrique triphasé conforme, ainsi qu'un raccordement au circuit d'air comprimé équipé d'une soupape d'arrêt manuelle pour isoler l'appareil lors des opérations d'entretien. Le compresseur est piloté par un tableau de commande électronique simple d'utilisation, qui affiche en temps réel les paramètres essentiels comme la pression, la température de l'huile, les heures de fonctionnement, et l'état du compresseur (marche à vide, compression, alarmes). Ce tableau permet également de régler les heures de démarrage et d'arrêt automatiques, les pressions mini et maxi, et de réinitialiser les alarmes.
En cas de dysfonctionnement, comme une température trop élevée ou une surcharge moteur, le compresseur s'arrête automatiquement. L'utilisateur doit alors couper l'alimentation, identifier et éliminer la cause du problème avant de redémarrer l'appareil.
Un entretien régulier est nécessaire, avec un compteur d'heures de service indiquant les intervalles pour les opérations de maintenance. L'utilisateur peut consulter et réinitialiser ce compteur via le tableau de commande.
Ainsi, le compresseur s'utilise en veillant à respecter les conditions d'installation et d'environnement, en adaptant le débit d'air aux besoins réels grâce au variateur, et en suivant les indications du tableau de commande pour assurer un fonctionnement optimal et sécurisé.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages du variateur de vitesse intégré sur ce compresseur ?
Le variateur de vitesse Danfoss adapte le débit d’air aux besoins réels, permettant une économie d’énergie d’environ 25 %. Il assure un démarrage progressif, limitant les contraintes mécaniques, et maintient une pression constante malgré les variations de débit.
Comment le tableau de commande AIR ENERGY CONTROL 3+ facilite-t-il la gestion du compresseur ?
Ce tableau affiche en temps réel la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi de régler l’horloge, les heures de démarrage/arrêt automatiques, les pressions mini et maxi, et de réinitialiser les alarmes.
Quels dispositifs de sécurité sont intégrés au compresseur ?
Le compresseur est équipé d’un bouton d’arrêt d’urgence avec retenue mécanique, d’une soupape de sécurité, d’un contrôleur de phase via variateur de vitesse, et de protections contre la surcharge moteur et la température excessive. Ces dispositifs garantissent un arrêt automatique en cas de dysfonctionnement.
Quels sont les critères à respecter pour l’installation électrique du compresseur ?
L’installation doit respecter les normes en vigueur, avec un raccordement triphasé conforme à la plaque signalétique (400 V). Un sectionneur et des fusibles adaptés doivent être placés en amont. Le serrage des connexions électriques doit être vérifié après 50 heures de fonctionnement. L’accès au tableau électrique est réservé au personnel habilité.
Comment le compresseur assure-t-il une séparation efficace de l’air et de l’huile ?
Le système de séparation air/huile est à 3 étages, garantissant une séparation optimale. L’air et l’huile comprimés sont envoyés vers un séparateur distinct, puis l’air comprimé est filtré et refroidi avant d’être dirigé vers le circuit d’utilisation.
Dans quels environnements et conditions ce compresseur doit-il être utilisé ?
Le compresseur doit être installé dans un local ventilé, sec, bien aéré et non poussiéreux, avec une température ambiante comprise entre 2 °C et 40 °C. Il n’est pas adapté à une installation en extérieur ni à des environnements présentant des risques d’explosion ou d’incendie.
