Compresseur vis variable 50 cv 333 m³/h 9,5 bar LACME asv 50 Triphasé - 469804
Référence : LACM469804
Découvrez Compresseur vis variable 50 cv 333 m³/h 9,5 bar LACME asv 50 Triphasé - 469804 disponible à l'achat
- Triphasé et variateur de vitesse DANFOSS.
- Débit de 137 à 333 m³/h.
- Faible niveau sonore : 73 dB (A).
- Bloc vis DR+ haute efficacité.
- Puissance moteur : 50 CV.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.

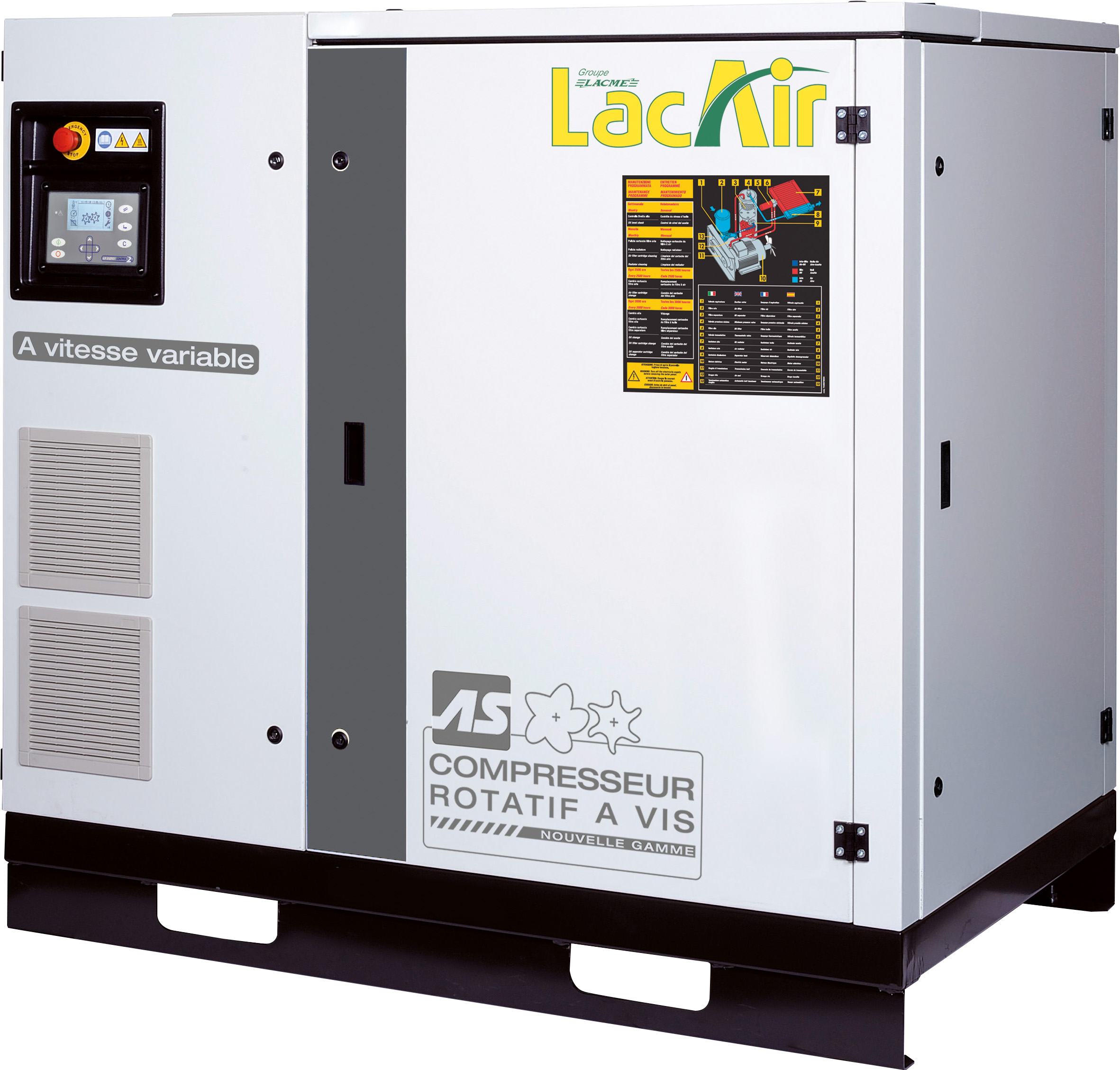

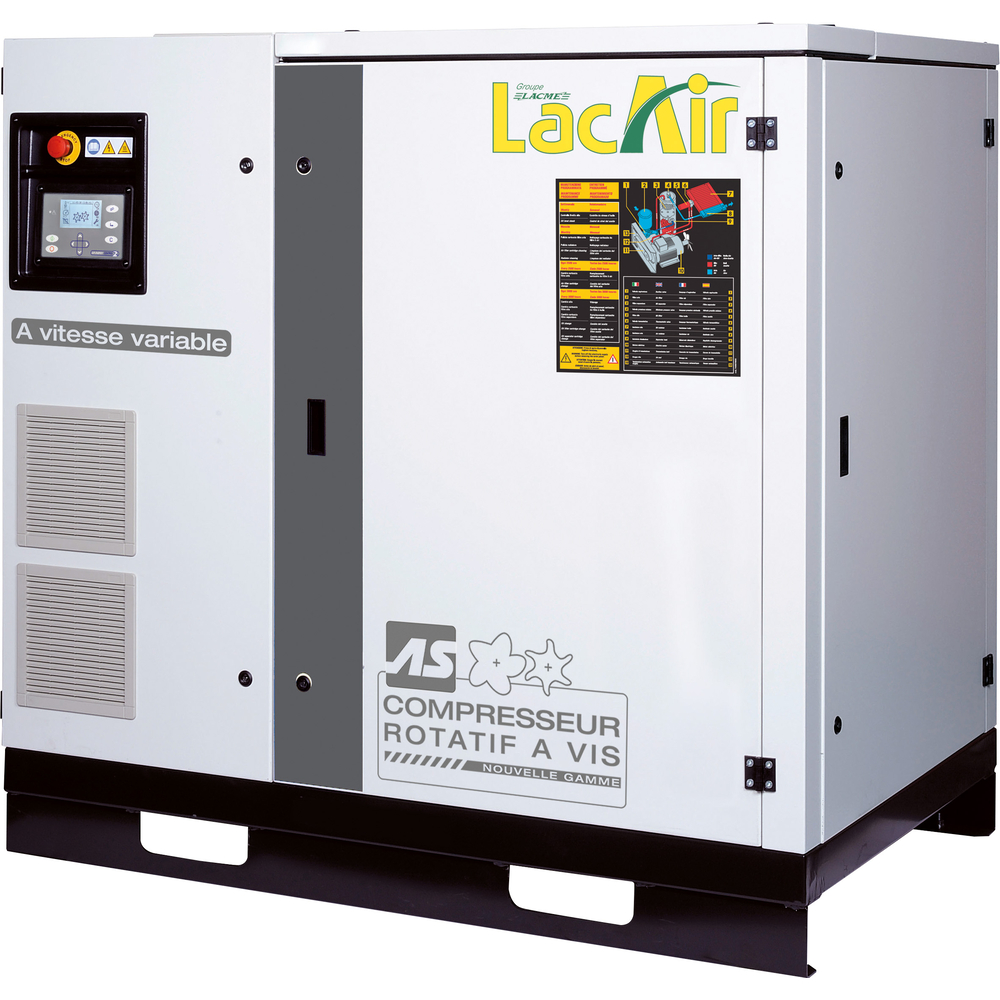

Nous vous présentons le compresseur rotatif à vis, à vitesse variable, bloc vis DR+ entraînement direct, triphasé, 137 à 333 m³/h. Faible niveau sonore : 73 dB(A).
- Compact entièrement protégé
- Bloc vis DR+ : haute efficacité et "ENDURANCE"
- Système de séparation air/huile 3 étages : haute efficacité
- Variateur de vitesse DANFOSS Moteur IE3 (haut rendement) Puissant : 137 à 333 m³/h Ventilateur radial silencieux et puissant : flux d'air supérieur Faible niveau sonore : 73 dB (A)
Compresseur rotatif à vis, à vitesse variable, bloc vis DR+ entraînement direct et séparateur distinct, débit de 137 à 333 m³/h, pression de service 9,5 bar, (disponible en version 8 ou 12,5 bar), moteur triphasé haut rendement IE3 (50 CV - 37 kW), variateur de vitesse DANFOSS avec fonction contrôleur de phase, tableau de commande AIR ENERGY CONTROL 3S.
Pour une durée de vie accrue et fonctionnement optimum du compresseur : respecter les conseils d'installation mentionnés dans la notice jointe
Le bloc vis DR+ à entraînement direct assure une haute efficacité et une endurance accrue, tout en limitant les pertes de puissance par transmission. Le système de séparation air/huile en 3 étages garantit une séparation optimale. Le ventilateur axial assure un échange d’air maximal pour un refroidissement efficace. La conception compacte et entièrement protégée du compresseur, avec une carrosserie spécifique, permet une installation rapide et un faible niveau sonore de 73 dB(A).
Le tableau de commande électronique AIR ENERGY CONTROL 3 S, intuitif et multifonctions, permet de gérer, surveiller et optimiser en permanence le fonctionnement du compresseur. Il affiche en temps réel la pression, la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il donne aussi accès à des menus pour l’indicateur de maintenance, la réinitialisation des alarmes et le réglage des paramètres tels que la pression mini ou maxi. La fonction maître/esclave est disponible en option.
Caractéristiques techniques principales :
- Alimentation triphasée 400 V
- Puissance moteur : 50 CV (37 kW)
- Débit d’air : mini 137 m³/h, maxi 333 m³/h
- Pression de service : 9,5 bar
- Vitesse de rotation du bloc vis : mini 1797 tr/min, maxi 4171 tr/min
- Niveau sonore : 73 dB(A)
- Raccord de sortie : 1’’1/4 mâle
- Dimensions (L x l x h) : 133 x 83 x 155 cm
- Poids : 626 kg
Équipement standard :
- Châssis robuste et facilement transportable
- Tableau de commande AIR ENERGY CONTROL 3 S
- Bouton d’arrêt d’urgence
- Préfiltration à l’aspiration
- Contrôle de phases via variateur de vitesse
- Flexible de connexion cuve ou réseau (1’’1/4, longueur 1,50 m)
- Sans cordon d’alimentation
Avantages produit :
- Compact et entièrement protégé
- Faible niveau sonore
- Économique grâce au moteur IE3 et au variateur de vitesse
- Maintenance réduite (pas de courroie à remplacer)
- Réduction significative de la charge sur l’arbre d’entraînement
- Garantie d’un débit d’air continu et adapté
Conditions d’utilisation et recommandations :
- Respecter les conseils d’installation mentionnés dans la notice jointe pour une durée de vie accrue et un fonctionnement optimal.
Conditionnement et stockage :
- Le compresseur est livré prêt à être installé, avec un châssis robuste facilitant le transport.
Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles du compresseur vis variable LACMÉ ASV 51DR 50 CV, référence 469804, telles que présentées dans la fiche produit et le document PDF associé.
- Spécificités : Triphasé
- Equipement standard : Tableau de commande électronique : AIR ENERGY CONTROL 3S Châssis robuste, facilement transportable Bouton arrêt d'urgence Flexible de connexion cuve ou réseau (1"1/4 long. 1.50 m) Variateur de vitesse DANFOSS avec fonction contrôleur de phase Sans cordon d'alimentation Préfiltration à l'aspiration
- Pression de service : 9,5
- Puissance moteur 1 : 50
- Puissance moteur 2 : 37
- Niveau sonore : 73
- Sortie d'air : 1"-1/4 M
- Bloc vis : DR+
- Débit maxi 1 : 5712
- Débit maxi 2 : 333
- Débit mini 1 : 137
- Débit mini 2 : 2280
- Vitesse de rotation maxi : 4171
- Vitesse de rotation mini : 1797
Le principe d’utilisation repose sur un entraînement direct du bloc vis, avec un contrôle permanent et une optimisation automatique du fonctionnement. Le variateur de vitesse permet un démarrage progressif et ajuste la vitesse du moteur en fonction du besoin d’air, ce qui assure un débit continu et adapté.
Ce compresseur est destiné à fournir de l’air comprimé à usage industriel, dans des environnements intérieurs, avec une installation rapide facilitée par un châssis robuste et compact. Il doit être raccordé à un circuit d’air comprimé équipé d’une soupape d’arrêt manuelle pour isoler l’appareil lors des opérations de maintenance.
En cas de dysfonctionnement, le tableau de commande affiche des alarmes spécifiques, notamment en cas de température excessive, surcharge moteur ou autres pannes. L’utilisateur doit alors arrêter le compresseur, couper l’alimentation électrique et examiner l’appareil avant de procéder à un redémarrage.
Le résultat attendu est un débit d’air continu, ajusté aux besoins réels, avec un fonctionnement optimisé en permanence par le système de contrôle électronique. Le compresseur affiche également un indicateur d’entretien basé sur les heures de fonctionnement, permettant de planifier les opérations de maintenance.
L’ensemble des réglages et diagnostics se fait via le tableau de commande, qui propose des menus pour la gestion des paramètres de pression, l’indicateur de maintenance, la réinitialisation des alarmes, et la configuration du redémarrage automatique après coupure de courant.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les avantages techniques du compresseur vis variable LACME ASV 50 ?
Ce compresseur rotatif à vis est équipé d’un bloc vis DR+ à entraînement direct, limitant les pertes de puissance par transmission. Son moteur triphasé haut rendement IE3 est associé à un variateur de vitesse DANFOSS, permettant d’ajuster précisément le débit d’air entre 137 et 333 m³/h selon les besoins. Le système de séparation air/huile en 3 étages garantit une efficacité optimale, tandis que le niveau sonore est contenu à 73 dB(A).
Comment le tableau de commande AIR ENERGY CONTROL 3 S facilite-t-il la gestion du compresseur ?
Le tableau de commande électronique multifonctions affiche en temps réel la pression, la température de l’huile, les heures de fonctionnement totales et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes). Il permet aussi d’accéder aux menus de réglage de la pression mini/maxi, de réinitialisation des alarmes et de gestion de la maintenance. La fonction maître/esclave est disponible en option.
Quelles sont les conditions d’installation à respecter pour garantir la sécurité et la performance du compresseur ?
Le compresseur doit être installé dans un local intérieur, sec, bien ventilé, avec une température comprise entre 2 °C et 40 °C. Le sol doit être de type industriel et nivelé. Il est impératif de respecter les consignes électriques, notamment la présence d’un sectionneur et de fusibles adaptés. Le compresseur doit être raccordé à un circuit d’air comprimé avec une soupape d’arrêt manuelle pour isoler l’appareil lors des opérations de maintenance.
Quels dispositifs de sécurité sont intégrés au compresseur vis variable LACME ASV 50 ?
Le compresseur est équipé d’un bouton d’arrêt d’urgence à retenue mécanique, de protections fixes sur le ventilateur et les poulies, de soupapes de sécurité sur le réservoir d’air et le circuit huile, ainsi que d’un contrôle électronique des phases via le variateur de vitesse. Des alarmes signalent les surchauffes, surcharge moteur ou autres dysfonctionnements, avec arrêt automatique en cas de panne.
Comment se déroule la maintenance et le suivi de l’entretien du compresseur ?
Le tableau de commande affiche un indicateur d’entretien basé sur les heures de fonctionnement, permettant de planifier les opérations de maintenance. Le compteur horaire signale la nécessité d’intervention avant que le seuil critique ne soit atteint. Après chaque maintenance, il est possible de remettre à zéro le temporisateur via le menu de commande. Le compresseur doit être arrêté et isolé électriquement avant toute intervention.
