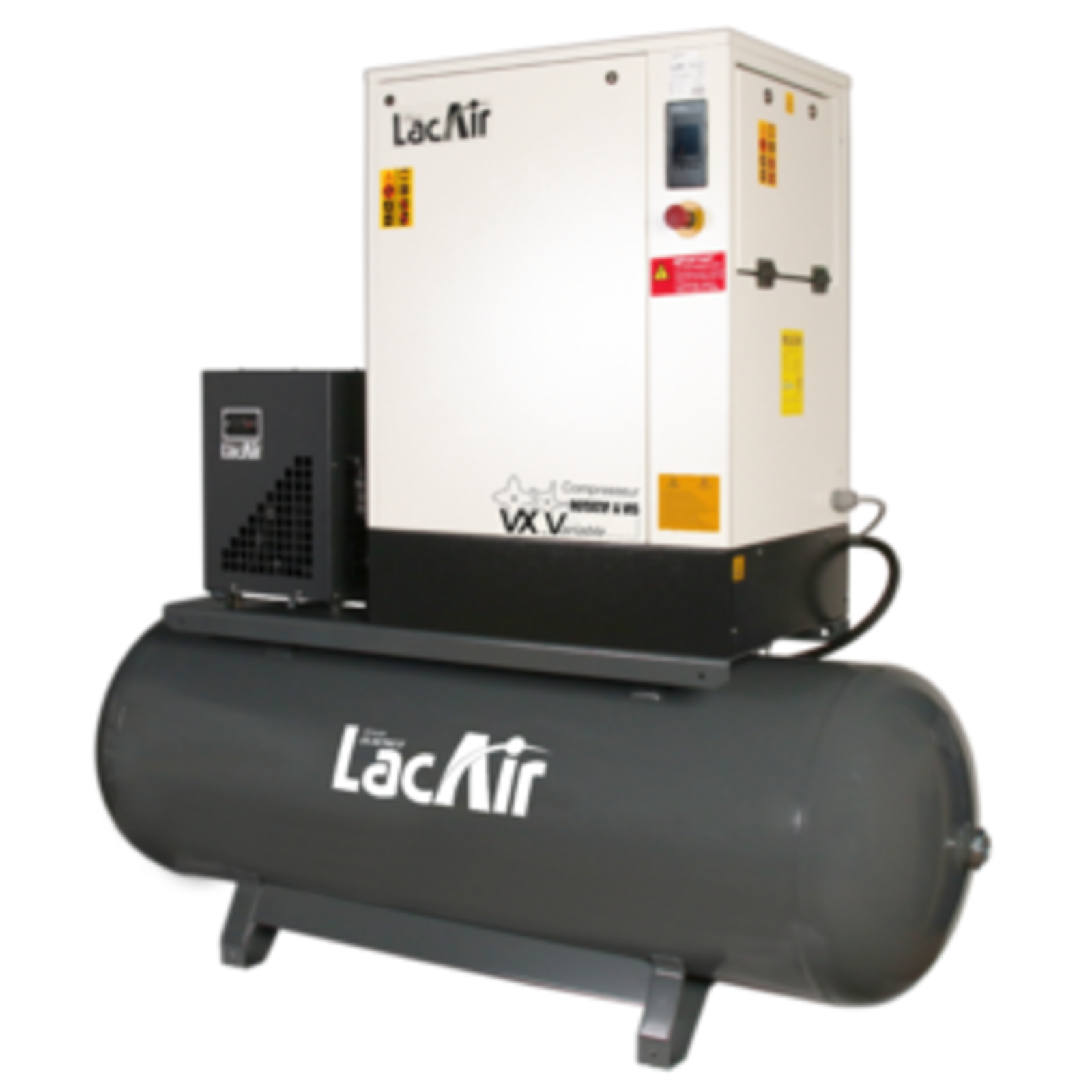

Compresseur vis variable VX-V7,5/500SC 20,1 à 46,6 m³/h - 500 l - 10 bar avec sécheur LACME - 469117

Compresseur à vis lubrifié avec transmission par courroie, offrant une grande efficacité et un faible niveau sonore grâce à une carrosserie spécifique.

Monté sur une cuve horizontale de 500 litres équipée d’un sécheur frigorifique garantissant un air sec avec un point de rosée à +3°C.
Le moteur haut rendement IE3 (5,5 kW - 7,5 CV) associé à un variateur de vitesse Danfoss permet d’adapter le débit d’air aux besoins réels, assurant ainsi une économie d’énergie et un démarrage progressif.
Le tableau de commande électronique AIR ENERGY CONTROL 3B+ de dernière génération est simple d’utilisation, intuitif et optimise le fonctionnement du compresseur.
Ce tableau affiche en temps réel les paramètres essentiels tels que la pression et la température de l’huile, les heures totales de travail et en charge, ainsi que l’état du compresseur (marche à vide, compression, alarmes).

Le bloc vis encapsulé C43i intègre un système compact de séparation air/huile en 3 étages, garantissant une séparation efficace et une faible quantité d’huile en suspension.
Tous les filtres, voyants et bouchons d’huile sont positionnés en façade pour faciliter l’entretien par une seule personne.
Un kit de purge automatique par électrovanne temporisée est disponible en option.

Caractéristiques techniques principales :
- Pression de service : 10 bar
- Puissance moteur : 7,5 CV (5,5 kW)
- Débit d’air variable de 20,1 à 46,6 m³/h (335 à 777 l/min)
- Vitesse de rotation variable entre 3167 et 7342 tr/min
- Réservoir : 500 litres
- Niveau sonore : 62 dB(A) LWA
- Alimentation triphasée 400 V

Le compresseur est compact, entièrement protégé, et monté sur un châssis robuste facilement transportable.
Il est équipé d’un bouton d’arrêt d’urgence et d’un contrôleur de phase intégré au variateur de vitesse.
L’entraînement par courroie est vertical.

Le sécheur frigorifique fonctionne automatiquement et est calibré en usine pour maintenir un point de rosée constant à +3°C, empêchant la formation de givre dans l’évaporateur.
Le circuit frigorifique comprend un compresseur, un condenseur avec ventilateur, un filtre déshydrateur, un tube capillaire d’expansion et une vanne de dérivation de gaz chaud.

Le compresseur est conçu pour un usage industriel fournissant de l’air comprimé.
Il ne doit pas être utilisé dans des environnements à risque d’incendie, d’explosion ou en contact direct avec des denrées alimentaires sans système de filtration adapté.

Dimensions du compresseur : 196 cm (L) x 67 cm (l) x 176 cm (H)
Poids : 325 kg

Conditions d’utilisation recommandées :
- Température ambiante entre 5°C et 40°C
- Volume de la salle d’environ 30 m³ avec ventilation adéquate (ouvertures hautes et basses)

Entretien facilité grâce à la disposition accessible des éléments de maintenance.
Le compresseur est garanti 2 ans.

Ce produit répond aux normes européennes de sécurité et à la réglementation en vigueur.
Le réservoir d’air doit être purgé quotidiennement pour éviter la corrosion interne.

Le compresseur est livré avec un cordon d’alimentation et un flexible de connexion réseau (non fourni).
Il est recommandé de respecter les consignes de sécurité électrique et de confier les opérations de maintenance à un personnel qualifié.

En résumé, le compresseur vis variable VX-V7,5/500SC est une solution performante, économique et fiable pour la production d’air comprimé industriel, avec un débit ajustable, un faible niveau sonore, une maintenance simplifiée et un air sec garanti grâce au sécheur frigorifique intégré.

• référence industrielle : 469117
• spécificités : triphasé
• pression de service : 10 bar
• puissance moteur : 7,5 hp (5,5 kW)
• réservoir : 500 litres
• niveau sonore : 62 dB(a) LWA
• débit d’air variable : 20,1 à 46,6 m³/h (335 à 777 l/min)
• vitesse de rotation variable : 3167 à 7342 tr/min
• tableau de commande électronique : AIR ENERGY CONTROL 3B+
• variateur de vitesse : DANFOSS VLT
• contrôleur de phase par variateur de vitesse
• châssis robuste, facilement transportable
• bouton arrêt d'urgence
• cordon d’alimentation fourni
• flexible de connexion au réseau non fourni

Le compresseur fonctionne en aspirant l’air extérieur par un clapet d’aspiration équipé d’un filtre. L’air est comprimé avec l’huile de lubrification puis envoyé vers un réservoir où l’huile est séparée de l’air comprimé. L’air est ensuite filtré à nouveau pour réduire la quantité d’huile en suspension. Le sécheur frigorifique intégré fonctionne automatiquement : l’air comprimé passe dans un évaporateur où il est refroidi par un circuit frigorifique, ce qui permet de réduire l’humidité de l’air avec un point de rosée maintenu à +3°C. Le sécheur ajuste sa capacité de refroidissement via une vanne de dérivation de gaz chaud pour éviter la formation de givre.

L’utilisation du compresseur est prévue pour la production d’air comprimé à usage industriel. Il ne doit pas être utilisé dans des locaux présentant un risque d’incendie ou d’explosion, ni pour produire de l’air respirable ou en contact direct avec des denrées alimentaires sans filtration adaptée.

Le compresseur est mis en service en le raccordant à une alimentation triphasée pour le moteur et monophasée pour le sécheur. Il doit être installé sur un sol plat et dans une pièce ventilée d’environ 30 m³ avec deux ouvertures pour assurer l’entrée d’air frais et l’évacuation de l’air chaud. La température ambiante doit être comprise entre 5°C et 40°C.

Le compresseur dispose d’un tableau de commande électronique simple d’utilisation qui affiche en temps réel la pression, la température de l’huile, les heures de fonctionnement et l’état du compresseur (marche à vide, compression, alarmes). Le variateur de vitesse permet d’adapter le débit d’air aux besoins réels, assurant ainsi un fonctionnement continu avec un débit d’air variable entre 20,1 et 46,6 m³/h.

Le réservoir d’air de 500 litres doit être purgé quotidiennement pour éviter la corrosion interne. Un kit de purge automatique par électrovanne temporisée est disponible en option.

En cas de dysfonctionnement, il est conseillé d’éteindre la machine et de ne pas l’utiliser avant intervention par un personnel qualifié. Le compresseur est protégé par un thermostat qui arrête automatiquement la machine si la température de l’huile dépasse 115°C.

Le compresseur est transporté et manipulé en respectant les indications fournies (voir illustrations), et l’installation électrique doit être réalisée par un personnel qualifié, avec un dispositif de coupure automatique et une mise à la terre efficace.

Le drainage des condensats doit être réalisé conformément aux réglementations locales, avec un drainage manuel ou automatique dirigé à l’extérieur de la machine.

En résumé, le compresseur s’utilise en étant alimenté électriquement, installé dans un local ventilé adapté, avec un entretien régulier incluant la purge du réservoir, le contrôle des alarmes via le tableau de commande et la maintenance des filtres et de l’huile. Le sécheur fonctionne automatiquement pour garantir un air comprimé sec avec un point de rosée constant.
