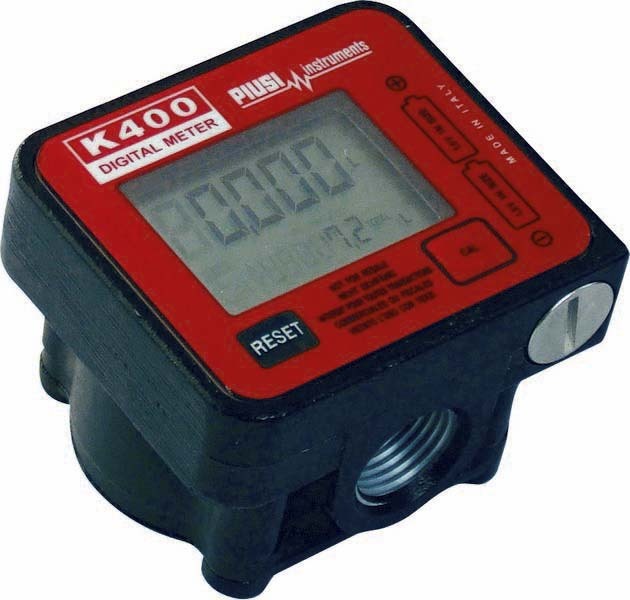

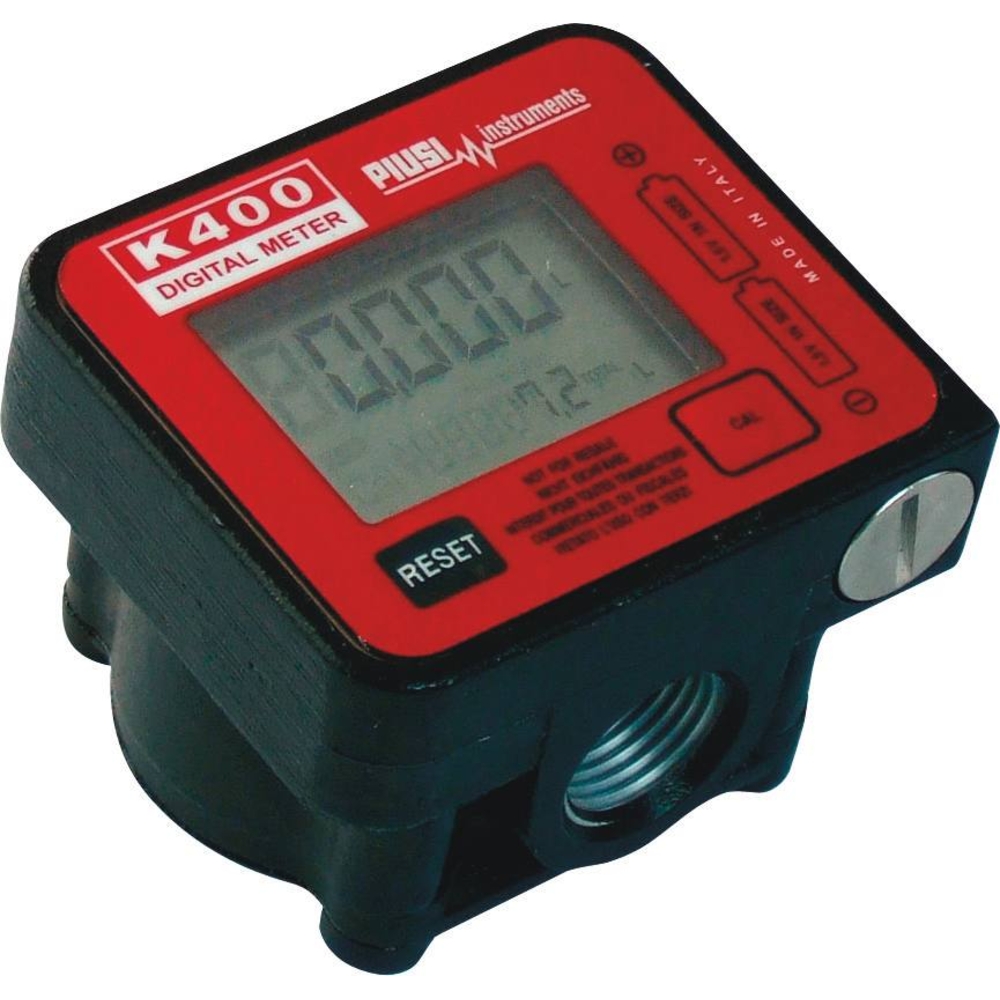

Compteur digital à huile compact 1/2" PIUSI - 08430
Référence : S01508430
Découvrez Compteur digital à huile compact 1/2" PIUSI - 08430 disponible à l'achat
- Compteur digital avec corps en aluminium
- Débit réglable de 1 à 30 l/min
- Précision garantie à +/- 0,5%
- Supporte une pression maximale de 70 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Compteur à huile compact
Compteur digital - Corps en aluminium
Débit de 1 à 30 l/min.
Précision : +/- 0,5%.
Pression maxi 70 bar.
Entrée sortie 1/2” GAZ.
Fonctionne avec 2 piles AA.
Dim.90x70x60mm.
Compteur digital - Corps en aluminium.
Débit de 1 à 30 l/min.
Précision : +/- 0,5%.
Pression maxi 70 bar.
Entrée sortie 1/2" GAZ.
Fonctionne avec 2 piles AA.
Dimensions : 90x70x60mm.
Débit: 1 à 30 l/min
Pression: 70 bar max
Entrée sortie: 1/2" GAZ
Type: compteur digital
Matière corps: aluminium
L’utilisation se fait principalement en mode normal, où l’écran affiche simultanément la quantité partielle distribuée depuis la dernière remise à zéro et la quantité totale à remise à zéro (reset total). Une autre quantité totale, dite absolue, est également affichée alternativement. Le passage entre ces affichages se fait automatiquement selon une temporisation usine.
L’utilisateur peut remettre à zéro la quantité partielle à tout moment en appuyant sur la touche RESET lorsque l’appareil est en état de veille (stand-by). La remise à zéro de la quantité totale à remise à zéro nécessite d’abord la remise à zéro de la quantité partielle, puis un appui prolongé sur la touche RESET lorsque l’écran affiche « RESET TOTAL ».
Le compteur peut être installé dans n’importe quelle position, en installation fixe sur une ligne ou mobile sur un pistolet de distribution. Les filetages d’entrée et de sortie sont de ½ pouce. Il est important que la ligne d’entrée soit équipée d’un filtre adapté pour éviter l’introduction de particules solides qui pourraient bloquer les engrenages.
Le compteur fonctionne avec deux piles alcalines AAA 1,5 V, logées dans un compartiment accessible sans démontage de l’appareil. Lorsqu’une pile est faible, un indicateur s’affiche pour signaler le besoin de remplacement. En cas de piles épuisées, le compteur cesse de fonctionner.
Il est possible d’étalonner le compteur pour ajuster le facteur de conversion des impulsions en volume, soit par distribution dans un récipient gradué à débit constant, soit par modification directe du facteur d’étalonnage. Pendant l’étalonnage, le compteur n’effectue pas de distribution normale et les totaux ne sont pas incrémentés.
En cas de dysfonctionnement, l’utilisateur peut vérifier l’état des piles, s’assurer de la bonne installation et du bon fonctionnement du filtre, et éventuellement procéder au nettoyage de la chambre de mesure accessible par un couvercle inférieur. Le nettoyage consiste à retirer les engrenages ovales, les nettoyer, puis les remonter en respectant leur orientation.
Le résultat attendu est une mesure précise et fiable du volume de fluide distribué, affichée en temps réel sur l’écran LCD, avec conservation des données même en cas de coupure d’alimentation.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelle est la précision de mesure du compteur digital à huile compact 1/2" PIUSI K400 ?
Le compteur offre une précision garantie de +/- 0,5% entre 10 et 25 l/min après étalonnage. Sa répétabilité typique est de +/- 0,3%.
Quels sont les débits et pressions supportés par ce compteur ?
Le compteur fonctionne avec un débit réglable de 1 à 30 litres par minute et supporte une pression maximale de 70 bars, avec une pression d’éclatement minimale de 200 bars.
Comment se fait l’affichage et la remise à zéro des volumes mesurés ?
L’écran LCD affiche simultanément la quantité partielle depuis la dernière remise à zéro et la quantité totale à remise à zéro (reset total). La remise à zéro du partiel se fait par un appui sur la touche RESET en mode veille. La remise à zéro du total à remise à zéro nécessite d’abord la remise à zéro du partiel, puis un appui prolongé sur RESET lorsque l’écran affiche « RESET TOTAL ».
Comment s’effectue l’étalonnage du compteur et pourquoi est-il nécessaire ?
L’étalonnage permet d’ajuster le facteur de conversion des impulsions en volume pour optimiser la précision selon les conditions réelles d’utilisation. Il peut être réalisé soit par distribution dans un récipient gradué à débit constant, soit par modification directe du facteur K. Durant l’étalonnage, le compteur ne distribue pas normalement et les totaux ne sont pas incrémentés.
Quelles sont les conditions d’installation et d’utilisation à respecter pour garantir la fiabilité du compteur ?
Le compteur peut être installé dans n’importe quelle position, en installation fixe ou mobile. Il est indispensable que la ligne d’entrée soit équipée d’un filtre adapté pour éviter l’introduction de particules solides qui pourraient bloquer les engrenages ovales. Le logement des piles doit rester accessible pour faciliter leur remplacement.
Quels sont les indicateurs de batterie et comment s’effectue le remplacement ?
Le compteur fonctionne avec deux piles alcalines AAA 1,5 V. Un indicateur s’affiche lorsque la charge est faible, signalant la nécessité de remplacement. En cas de piles épuisées, le compteur cesse de fonctionner. Le remplacement des piles se fait en dévissant le couvercle inférieur sans démonter l’appareil, puis en insérant les nouvelles piles.
Quels sont les points à vérifier en cas de dysfonctionnement du compteur ?
En cas de problème, il faut vérifier le contact des piles, s’assurer que le facteur d’étalonnage est correct, augmenter le débit si celui-ci est inférieur au minimum admissible, nettoyer la chambre de mesure en cas de blocage des engrenages, et contrôler la bonne installation du compteur après nettoyage.
